Behövs väderskydd under montage av limträ- och KL-träkonstruktioner?

Transkript

1 Behövs väderskydd under montage av limträ- och KL-träkonstruktioner? Per Karnehed Civilingenjör VoV -92, praktisk byggfysiker Certifierad Energiexpert, Passivhusbyggare, Diplomerad Fuktsakkunnig, RBK-auktoriserad, Entreprenadbesiktningsman, provtrycker och termograferar Karnehed Design & Construction AB 1

2 Korslimmat trä, KL-trä Ett robust konstruktionsmaterial Bra fuktkapacitetförmåga att hantera vatten Bra ekologiskt fotavtryck Väldigt härligt att jobba med! Karnehed Design & Construction AB 2

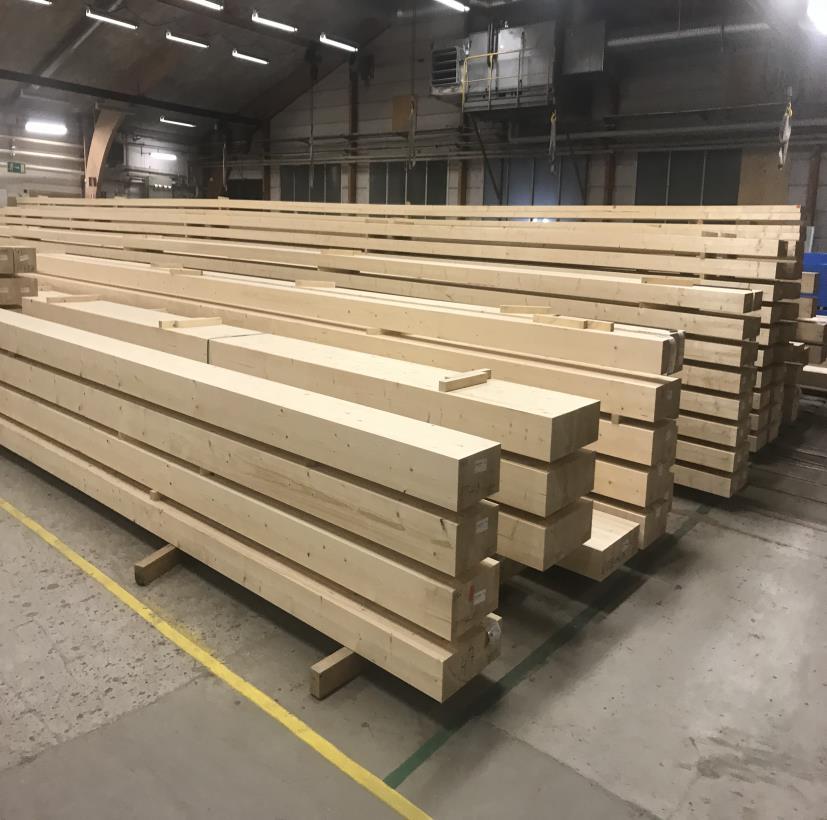

3 Bra känsla Trä är ett levande material som kan hjälpa oss att minska vårt ekologiska avtryck när vi bygger. Gå in i en produktionsanläggning för virke och njut! Karnehed Design & Construction AB 3

4 Historia I början använde vi stockar tills de tog slut. Sen använde vi timmer och fyllde hålrummen med murverk. Trä kan bli väldigt gammalt Karnehed Design & Construction AB 4

5 Utveckling? Utfackningsväggar har vi använt från 50-talet och framåt. Inte alltid så enkelt? Karnehed Design & Construction AB 5

6 KL-trä är tillbaka som konstruktionsmaterial! Karnehed Design & Construction AB 6

7 KL-trä och limträ kan vara slanka och en kubikmeter virke blir många kvadratmeter! Karnehed Design & Construction AB 7

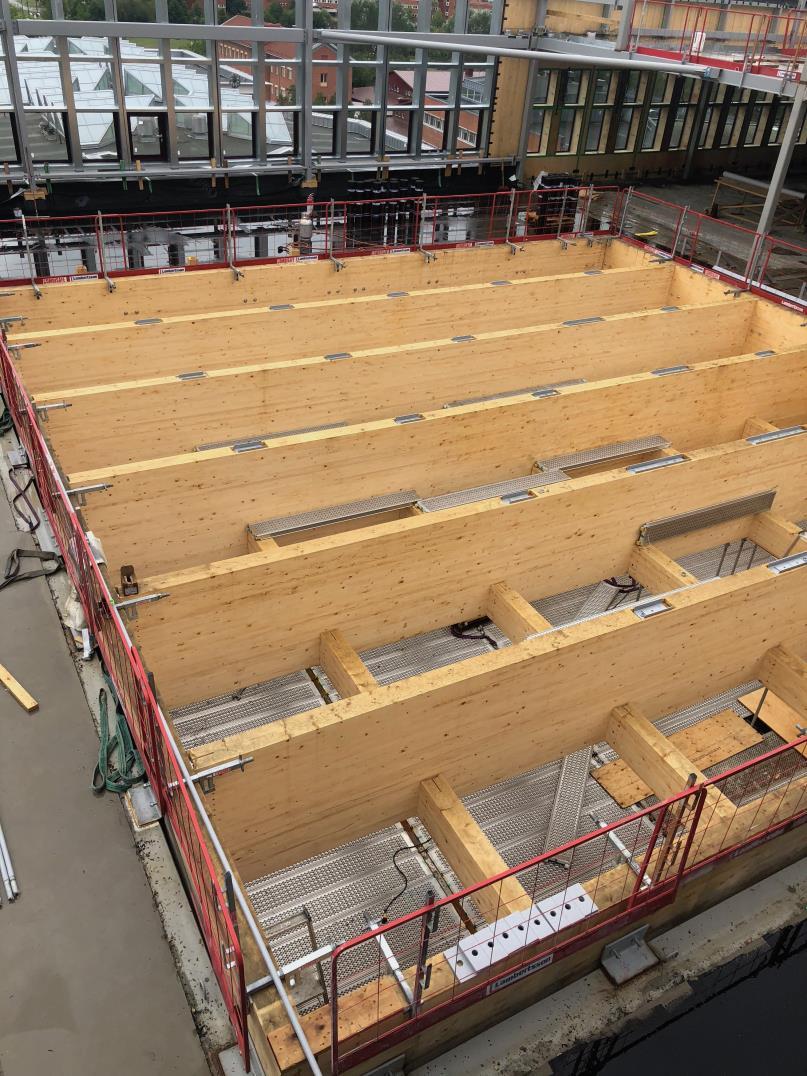

8 Limträ kan lämnas synligt och ger en god förståelse i hur konstruktionen fungerar. Det blir både lärorikt och ett konstverk, om hantverkarna har gjort ett bra jobb Karnehed Design & Construction AB 8

9 Men inte allt trä måste lämnas synligt. Har virket blivit förstört? Karnehed Design & Construction AB 9

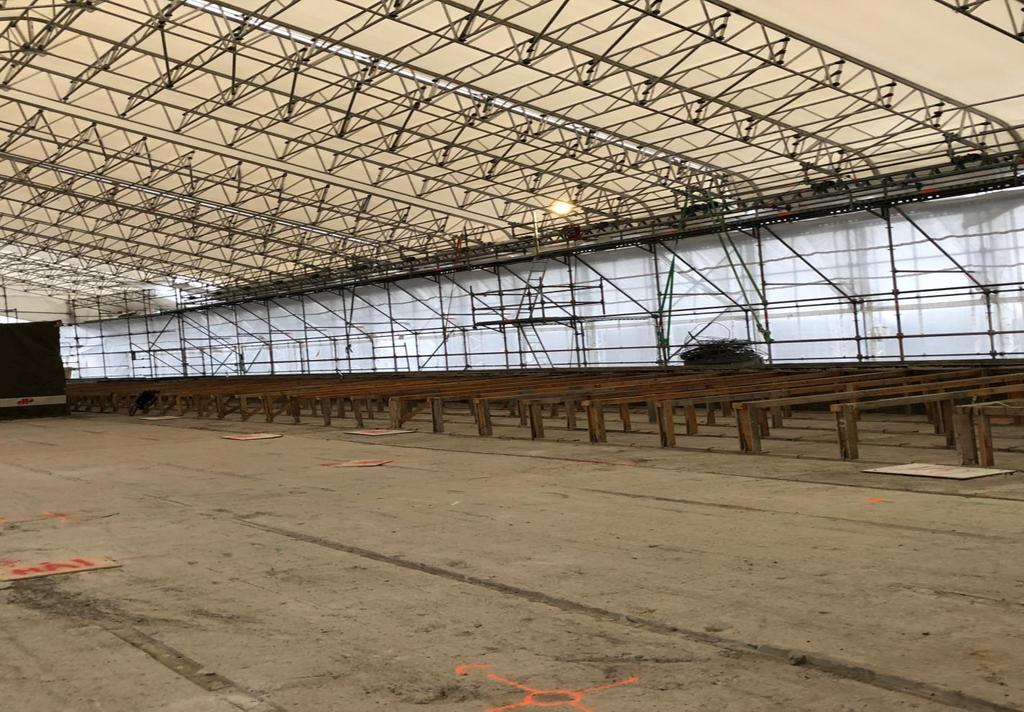

10 Måste vi ha ett heltäckande väderskydd? Karnehed Design & Construction AB 10

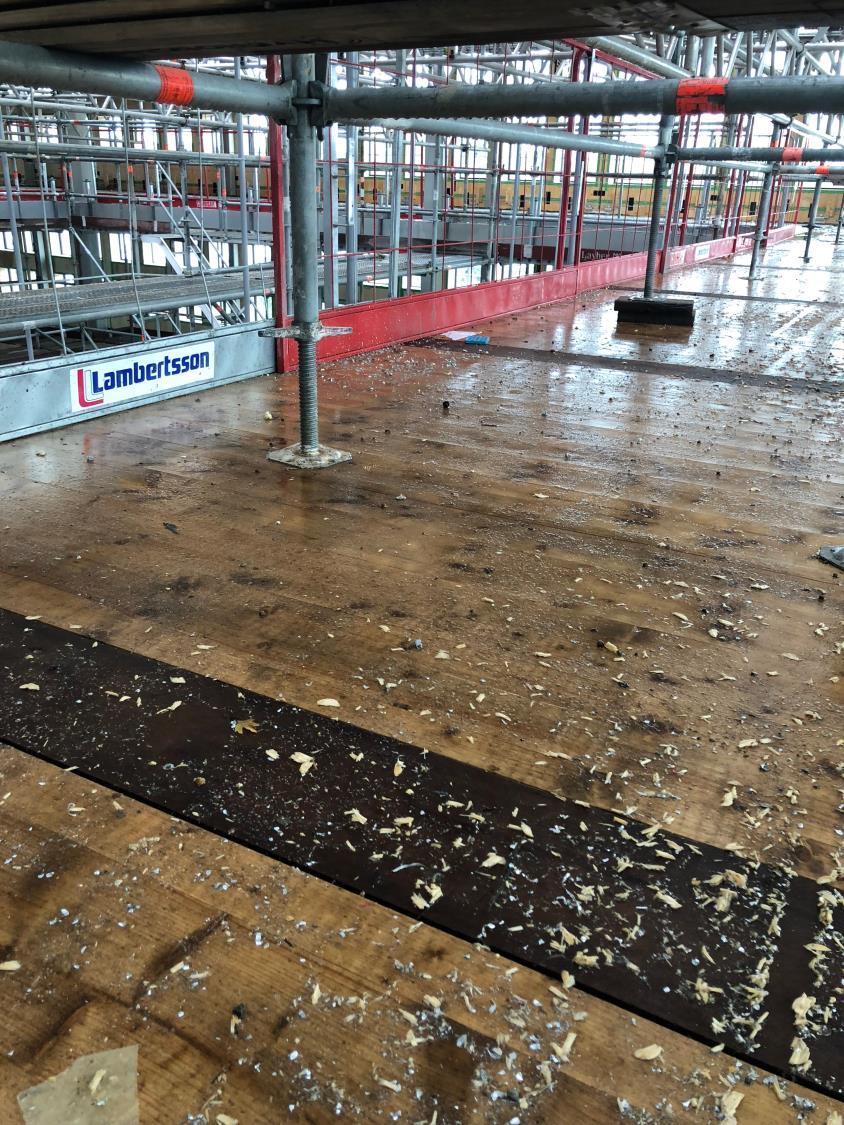

11 Använd horisontella ytor som avledare Karnehed Design & Construction AB 11

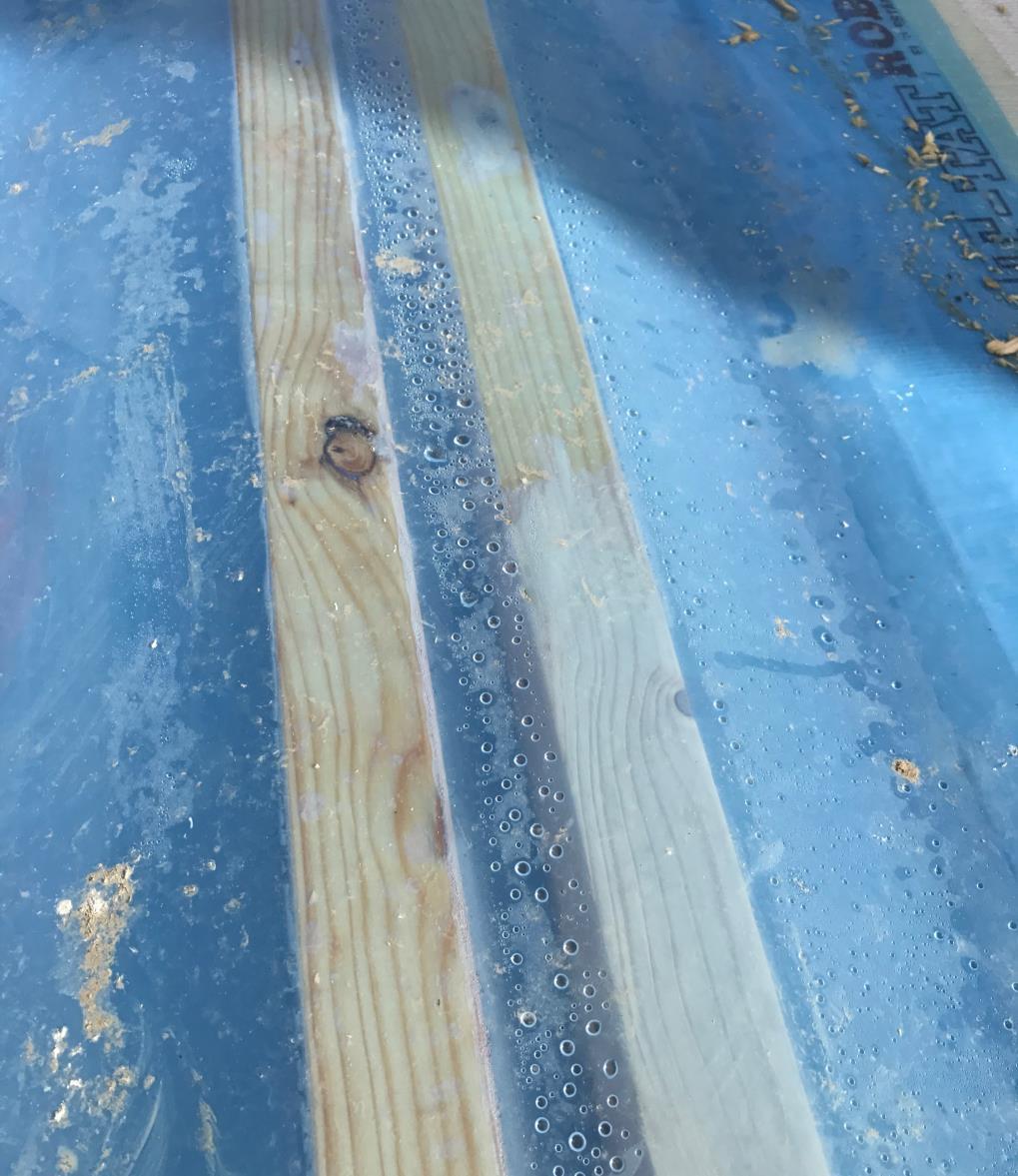

12 Kan man skydda virke med PE-folie? Svar NEJ! Karnehed Design & Construction AB 12

13 Karnehed Design & Construction AB 13

14 Först, utforma ett bra fundament, 200 mm högt, för att ställa första våningen på. Gjut det i betong. Detta gör att byggnaden kommer att hålla längre, och att den kan stå torrskodd under byggtid Karnehed Design & Construction AB 14

15 Om inte betong används för att utforma en 200 mm hög sockel, använd VKR-profiler, normalt 100x100 mm, som ett kontinuerligt upplag. Plattstål kan svetsas fast på sidorna och fungera som förankring för väggarna. VKR-stålet blir en förhöjd, fukttålig styrsyll för innerväggar. Bilden ovan visar inte en korrekt utformning med KR-stål, men har förankringsplattor svetsade och uppdragna på väggen Karnehed Design & Construction AB 15

16 Vattentät sockel Karnehed Design & Construction AB 16

17 Karnehed Design & Construction AB 17

18 Karnehed Design & Construction AB 18

19 Karnehed Design & Construction AB 19

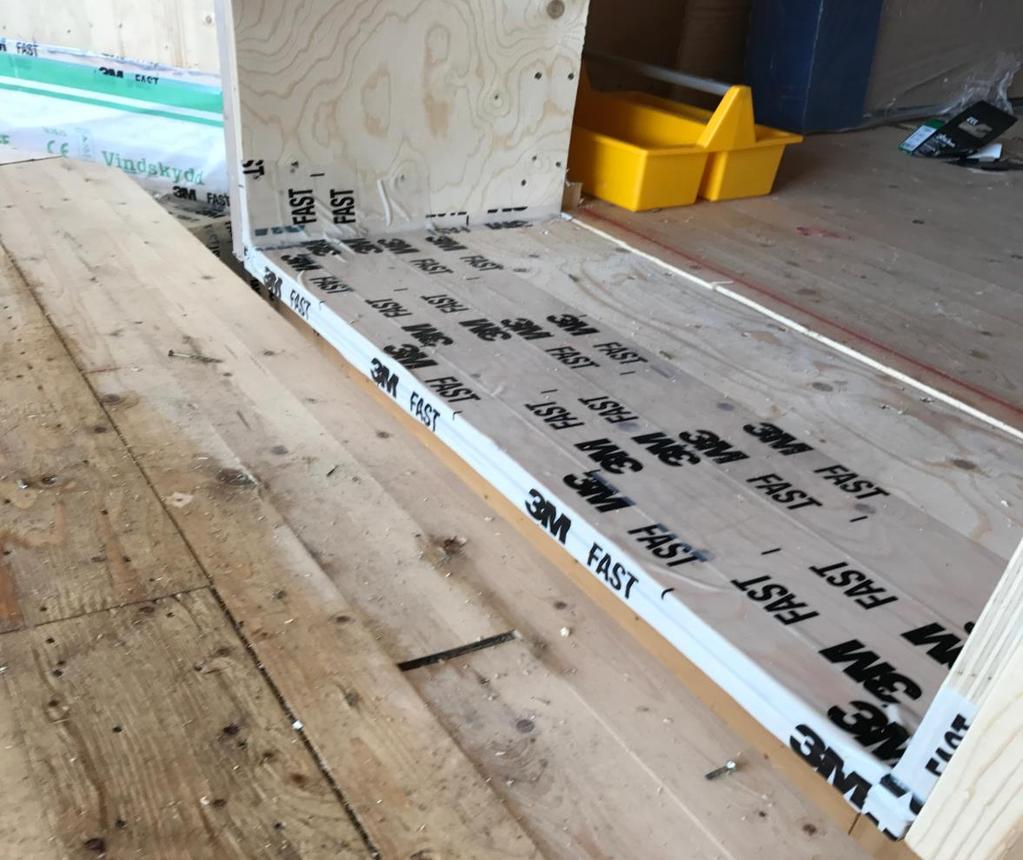

20 Försegla alla fönstersyllar i botten och 80 mm upp i sidosmygarna med tejp. Sekundärtätning! Denna vattentätning är helt avgörande Karnehed Design & Construction AB 20

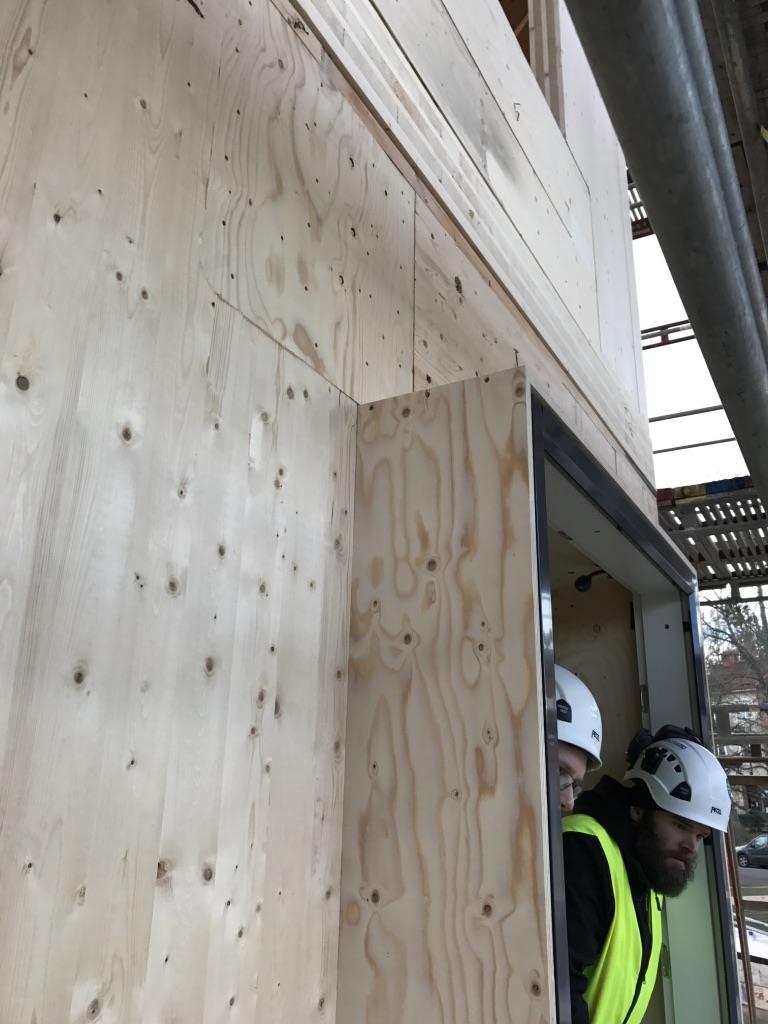

21 Tejpa alla skarvar. Även på utsidan och runt tre sidor på fönstret. Det ska vara helt regntätt! Karnehed Design & Construction AB 21

22 Utsidan ska vara regntät. Insidan ska vara lufttät Karnehed Design & Construction AB 22

23 Insidan tejpas över alla elementskarvar. I fönster- och dörröppningar samt mot karmen och träet. Lufttäthet enligt EN-ISO 9972:2015 har visat sig kunna ligga under 0,2 50 Pa. Montera ingen PE-folie eller annat membran på insidan. Snälla? Karnehed Design & Construction AB 23

24 Vattenavledning under byggtid! Gör det inte för komplicerat Karnehed Design & Construction AB 24

25 Karnehed Design & Construction AB 25

26 Utforma varje våning så vattentät som det bara går. Använd schakt som vattenavledare. Täck inte träet med plastfolie eller presenningar. Låt KL-träet och limträet vara ventilerat och fritt Karnehed Design & Construction AB 26

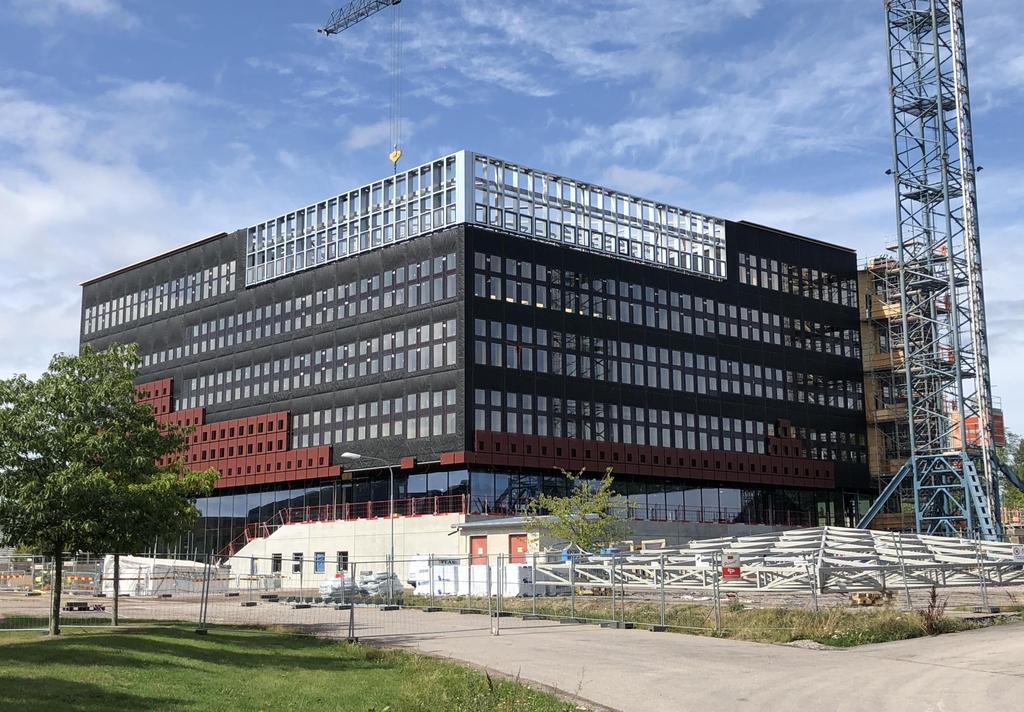

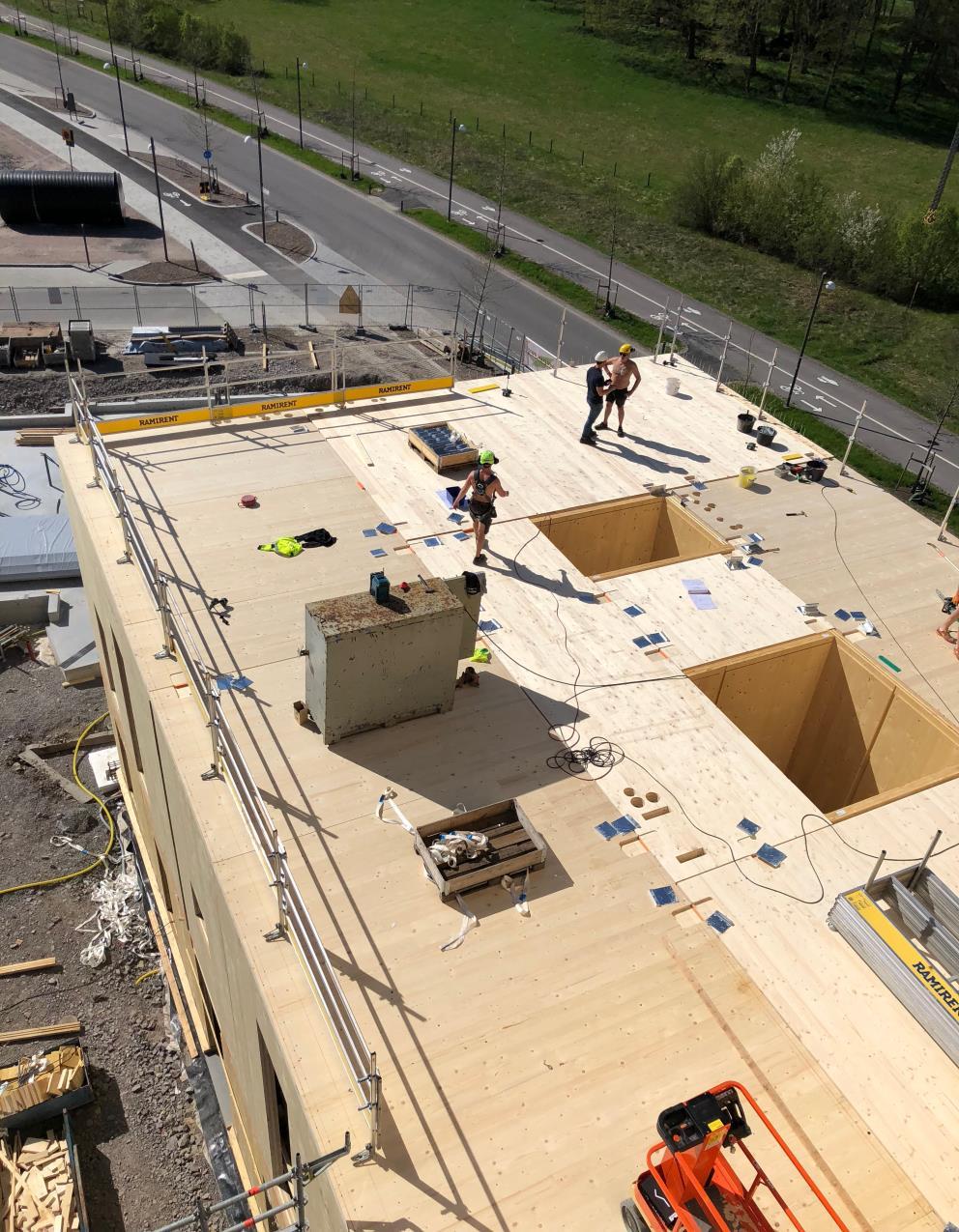

27 Studenthus Campus Valla kvm Linköpings högskola med Akademiska Hus som Byggherre Byggstart hösten 2017 KL-trä i ytterväggar samt i några bjälklag vid en atriumgård. Prefabricerade väggelement med isolering och fönster monterade - sju månader innan taket blir tätt Karnehed Design & Construction AB 27

28 Första våningen och källare i betong. Sedan stålpelare och HD/f- bjälklag. Prefabricerade fasadelemet med en inre KL-vägg, sedan isolering och en ram med limträ. Utsidan är täckt med Tyvekduk. Fönster är monterade och väggen fullisolerad. Alla skarvar förseglade med tejp från Siga. Det första elementet monterades i mars Karnehed Design & Construction AB 28

29 Karnehed Design & Construction AB 29

30 Karnehed Design & Construction AB 30

31 Karnehed Design & Construction AB 31

32 Karnehed Design & Construction AB 32

33 Karnehed Design & Construction AB 33

34 Mögel och svamp; 70- eller 90% teknisk sprit! Alkoholen avdunstar och lämnar inga farliga rester i byggnaden Karnehed Design & Construction AB 34

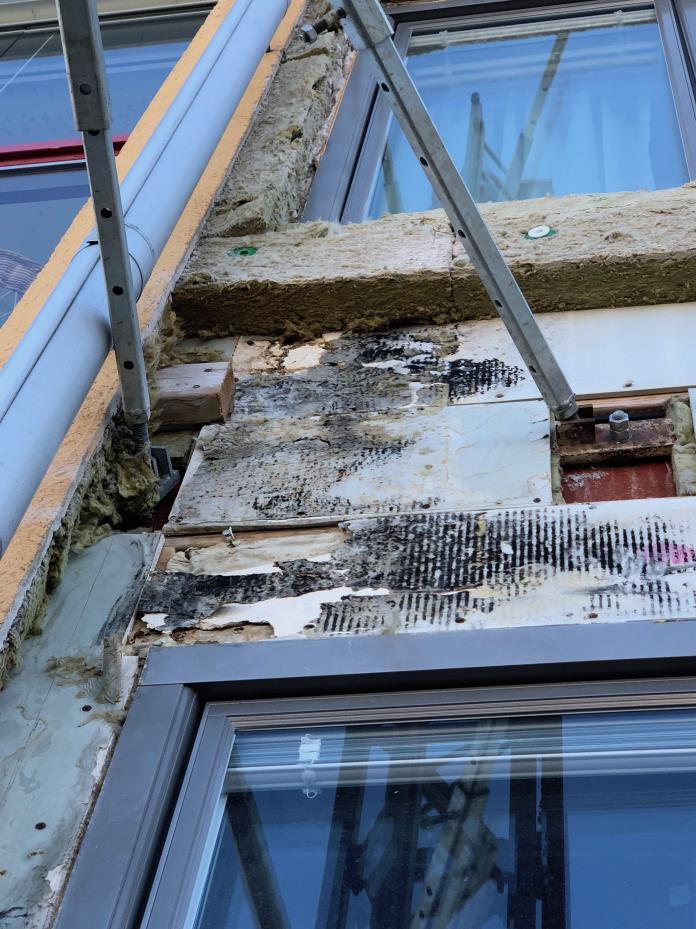

35 Här kan konstruktionen skapa problem. Dubbla väggar är svåra att inspektera och torka. Isolering behövs för brandskydd och den måste skyddas noga under montaget, vilket är svårt! Karnehed Design & Construction AB 35

36 Slutsats: Ja, massiva konstruktioner i limträ och KL-trä kan byggas utan väderskydd! Förutsättningar: - Det ska vara massiva träkonstruktioner - Se till att ytor är synliga - Isolera utvändigt med glasull eller stenull - Montera ingen PE-folie eller duk på träytan - Skydda gärna ändträet med vax eller liknande - Håll ett högt tempo under stomresning tills taket är tätt - Torka bygget, träet ska vara torrt när det byggs in Karnehed Design & Construction AB 36

37 Karnehed Design & Construction AB 37

38 Karnehed Design & Construction AB 38
