CHALMERSFASTIGHETER KONTOR/UTBILDNINGSLOKAL (DEL AV PLAN 5) GIBRALTARGATAN 1C JOHANNEBERG 31:10 GÖTEBORG

Transkript

1 CHALMERSFASTIGHETER KONTOR/UTBILDNINGSLOKAL (DEL AV PLAN 5) GIBRALTARGATAN 1C JOHANNEBERG 31:10 GÖTEBORG KORTFATTADE BRANDTEKNISKA PROJEKTERINGSANVISNINGAR Antal sidor: 7 Projektnr: Författare: Henrik Gunnarsson Göteborg BENGT DAHLGREN AB Henrik Gunnarsson GÖTEBORG LINKÖPING MALMÖ STOCKHOLM BENGT DAHLGREN AB BENGT DAHLGREN LINKÖPING AB BENGT DAHLGREN MALMÖ AB BENGT DAHLGREN STOCKHOLM AB Victor Hasselblads gata V FRÖLUNDA Telefon Telefax Org. nr: Runstensgatan LINKÖPING Telefon Telefax Org. nr: Sallerupsvägen MALMÖ Telefon Telefax Org. nr: Romansvägen NACKA Telefon Telefax Org. nr:

2 2(7) BRANDTEKNISKA PROJEKTERINGSANVISNINGAR Denna handling upprättas i samband med ombyggnad och hyresgästanpassning av tidigare outhyrd yta på plan 5. För att uppfylla BBR skall en relationshandling över brandskyddet upprättas (eller befintlig relationshandling uppdateras) när ändringarna är slutförda. Dokumentet baseras på: Ritning och skiss upprättade av Creacon arkitekter (inscannade i dokumentet.) Brandskyddsbeskrivning för plan 5 (folktandvården), relationshandling daterad DIMENSIONERANDE FÖRUTSÄTTNINGAR I detta avsnitt beskrivs de förutsättningar som är dimensionerande för utformningen av byggnadens brandskydd. Eventuella framtida förändringar av dessa förutsättningar kommer således innebära att utformningen av brandskyddet måste beaktas och vid behov kompletteras. Byggnaden är i tre/fyra (pga. suterräng) våningar ovan mark, med källare och vind. Plan 1 är källare och plan 6 är vinden (fläktrummet). Ändringen omfattar del av plan 5 och innebär att aktuella lokaler anpassas för kontor samt lokaler för kursverksamhet. Nyttjare blir nykterhetsorganistionen IOGT-NTO. Resterande del av plan 5 disponeras av folktandvården. Övriga delar av byggnaden nyttjas som vårdcentral. IOGT-NTO och folktandvården når sina kompletterande utrymningsvägar via varandras verksamheter. Ändringen utförs utifrån byggnadsteknisk klass Br1. Brandbelastningen förväntas understiga 200 MJ/m 2. Räddningstjänstens insats kan förväntas inom normal insatstid, dvs 10 minuter. Delar som ändras eller påverkas av ändringen skall uppfylla BÄR Allmänna råd 1996:4, ändrad genom 2004:1, aktuella delar i Boverkets byggregler, BFS 1993:57 med ändringar t.o.m. BFS 2006:12 (BBR 12) samt BVL och BVF.

3 3(7) 2. BRANDCELLSINDELNING / SKYDD MOT BRAND- OCH BRANDGASSPRIDNING Brandcellsindelning av aktuell del görs i tre delar: Trapphus Utbildningsdel Kontorsdel Befintliga trådglaspartier bibehålls (renoveras) Befintligt trådglasparti tas bort Bild: Schematisk brandcellsindelning Brandcellsgränser, dvs. väggpartier, dörrar och bjälklag, skall vara utförda i klass EI 60. Dörrar till trapphus skall vara utförda i lägst klass EI 30-C. Befintliga dörrpartier med trådnätsarmerat glas bedöms uppfylla klass E15 E30. Partierna har bedömts vara acceptabla att återanvända eftersom trapphuset är avskiljt med ytterliggare dörr och ytterliggare utrymningstrapphus finns tillgängligt. Rörschakt utförs igengjutna mellan våningsplan.

4 4(7) 3. YTSKIKT Takytor i lokalerna skall vara utförda med ytskikt i lägst klass I (euroklass B-s1,d0), fäst på obrännbart underlag eller tändskyddande beklädnad. Väggytor i lokalerna skall vara utförda med ytskikt i lägst klass II (euroklass C-s2,d0). (Befintliga ytskikt består i huvudsak av gips och stenmaterial vilket uppfyller ovanstående) Tak- och väggytor i utrymningsvägar (trapphus A och B) skall vara utförda med ytskikt i lägst klass I (euroklass B-s1,d0), fäst på obrännbart underlag eller tändskyddande beklädnad. Fasader utgörs av sten med puts som fasadbeklädnad och uppfyller därmed kravet på begränsad brandspridning via fasad mellan brandceller. Yttertaket påverkas inte av ändringen. 4. SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Påverkas ej av ombyggnaden. 5. BÄRFÖRMÅGA VID BRAND Bärverk består av betongbjälklag och pelare. Påverkas ej av ombyggnaden. 6. SKYDD MOT UPPKOMST AV BRAND- UPPVÄRMNINGSANORDNINGAR Uppvärmning av byggnaden sker med fjärrvärme, vilket inte föranleder några särskilda åtgärder för att hindra uppkomst av brand.

5 5(7) 7. UTRYMNING Utrymning från de aktuella lokalerna (inringade) sker till det fria via trapphus (trapphus A), alternativt genom folktandvårdens lokal på samma våningsplan och därifrån till det fria via trapphus B. Gångavstånd till utrymningsväg överstiger inte 45 meter där sammanfallande väg räknas med en faktor 2. Fri bredd på i utrymningsvägar skall uppgå till minst 0,9 meter. Detta gäller hela vägen ut till det fria. Dörrar till och i utrymningsvägar skall ha en fri bredd på minst 0,8 meter. Dörrar i utrymningsvägar skall vara utrustade med öppningsfunktion som överbrygger samtliga låsfunktioner.

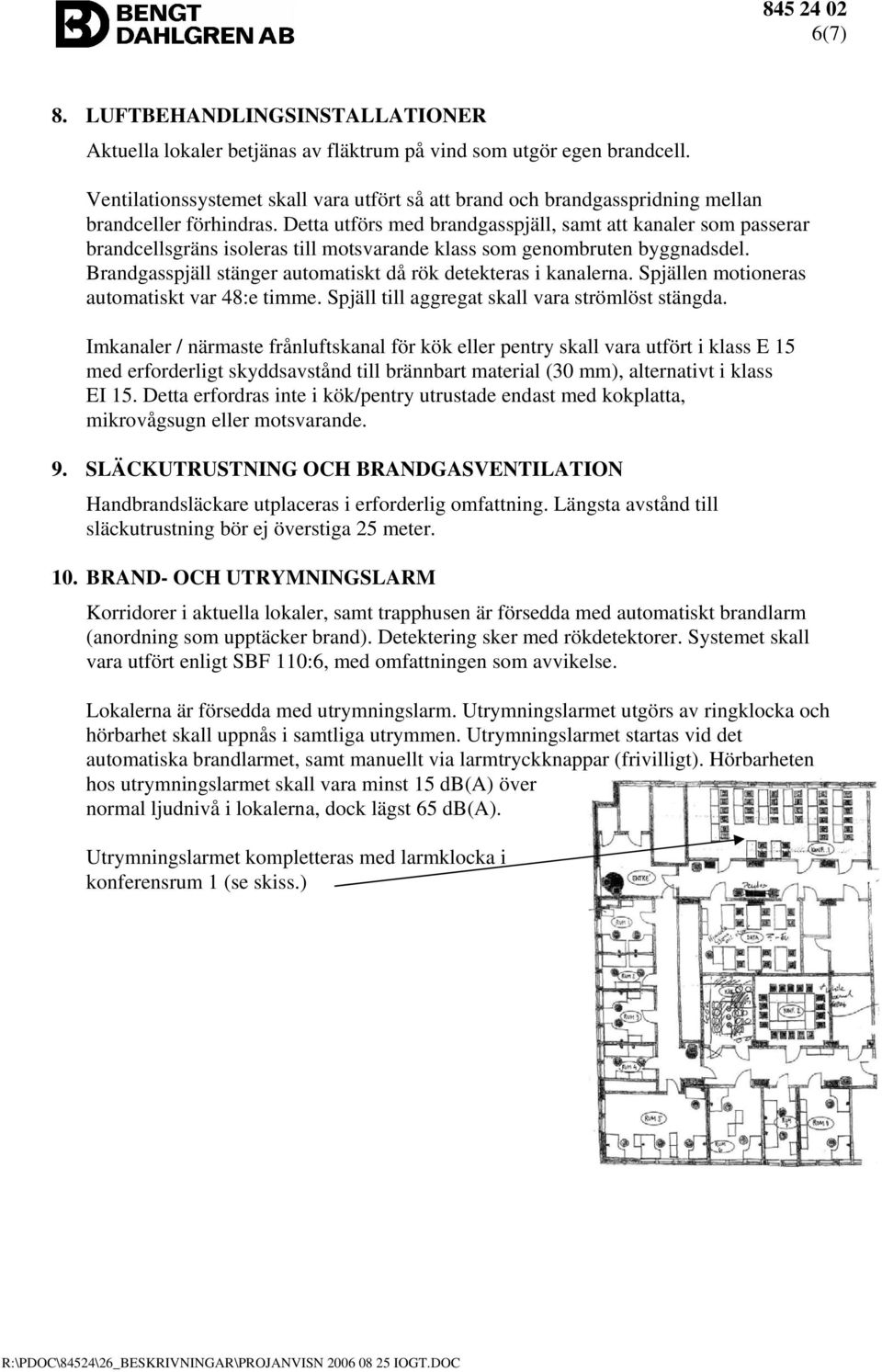

6 6(7) 8. LUFTBEHANDLINGSINSTALLATIONER Aktuella lokaler betjänas av fläktrum på vind som utgör egen brandcell. Ventilationssystemet skall vara utfört så att brand och brandgasspridning mellan brandceller förhindras. Detta utförs med brandgasspjäll, samt att kanaler som passerar brandcellsgräns isoleras till motsvarande klass som genombruten byggnadsdel. Brandgasspjäll stänger automatiskt då rök detekteras i kanalerna. Spjällen motioneras automatiskt var 48:e timme. Spjäll till aggregat skall vara strömlöst stängda. Imkanaler / närmaste frånluftskanal för kök eller pentry skall vara utfört i klass E 15 med erforderligt skyddsavstånd till brännbart material (30 mm), alternativt i klass EI 15. Detta erfordras inte i kök/pentry utrustade endast med kokplatta, mikrovågsugn eller motsvarande. 9. SLÄCKUTRUSTNING OCH BRANDGASVENTILATION Handbrandsläckare utplaceras i erforderlig omfattning. Längsta avstånd till släckutrustning bör ej överstiga 25 meter. 10. BRAND- OCH UTRYMNINGSLARM Korridorer i aktuella lokaler, samt trapphusen är försedda med automatiskt brandlarm (anordning som upptäcker brand). Detektering sker med rökdetektorer. Systemet skall vara utfört enligt SBF 110:6, med omfattningen som avvikelse. Lokalerna är försedda med utrymningslarm. Utrymningslarmet utgörs av ringklocka och hörbarhet skall uppnås i samtliga utrymmen. Utrymningslarmet startas vid det automatiska brandlarmet, samt manuellt via larmtryckknappar (frivilligt). Hörbarheten hos utrymningslarmet skall vara minst 15 db(a) över normal ljudnivå i lokalerna, dock lägst 65 db(a). Utrymningslarmet kompletteras med larmklocka i konferensrum 1 (se skiss.)

7 7(7) 11. VÄGLEDANDE MARKERINGAR Utrymningsvägar skall ha genomlysta vägledande markeringar med minst 60 minuter bibehållen funktion vid strömbortfall. Vägledande markering utformas enligt AFS 1997: ALLMÄNBELYSNING Allmänbelysning i korridor och trapphus skall utföras så att två efter varandra följande ljuspunkter ansluts till olika gruppsäkringar. 13. TILLGÄNGLIGHET FÖR RÄDDNINGSTJÄNSTEN Räddningstjänsten har tillgång till lokalerna via trapphus A och B. 14. BRANDFARLIG VARA Eventuell brandfarlig vara skall hanteras enligt Sprängämnesinspektionens föreskrifter. 15. KONTROLL- OCH UNDERHÅLLSRUTINER Redovisas i relationshandling. Henrik Gunnarsson, Brandingenjör. Handlingen internt granskad av: David Forsander Brandingenjör och Civ. Ing Riskhantering
