BRANDSKYDDSBESKRIVNING Båten, fd Dagcentral Heden, Gagnef Behovsprövat boende för barn med funktionshinder

Transkript

1

2

3

4 Dokumenttyp Uppdragsnamn BRANDSKYDDSBESKRIVNING Båten, fd Dagcentral Heden, Gagnef Behovsprövat boende för barn med funktionshinder Datum Status SYSTEMHANDLING Handläggare Kamilla Lundgren Tel: E-post: Internkontroll Markus Sandvik Uppdragsledare Kamilla Lundgren Uppdragsgivare Projektledarbyrån AB Uppdragsnummer

5 INNEHÅLLSFÖRTECKNING 1 INLEDNING Omfattning Syfte Byggnadsbeskrivning Underlag Brandskyddsskiss Internkontroll Revideringar DIMENSIONERANDE FÖRUTSÄTTNINGAR Dimensioneringsmetod Personantal Verksamhetsklass Byggnadsklass Brandbelastning Fastighetsrättsliga förhållanden och planbestämmelser Egna ambitioner Räddningstjänstens förmåga avseende insatstid Brandskydd vid ändring av byggnad UTRYMNING Utrymningsstrategi Gångavstånd Gångavstånd till utrymningsväg Väg till utrymningsväg Utrymningsväg Dörrar Undertak Vägledande markeringar och belysning Vägledande markeringar Allmänbelysning Nödbelysning Utrymningsplan SKYDD MOT UPPKOMST AV BRAND Uppvärmningsanordningar Övrigt SKYDD MOT UTVECKLING OCH SPRIDNING AV BRAND OCH BRANDGAS INOM BYGGNADER Skydd mot brandspridning inom brandcell Väggar och tak Övrigt Brandceller Dörrar Ytterväggar Skydd mot omfattande brandspridning Datum: Sida: 2 av 14

6 6 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Avstånd BÄRFÖRMÅGA VID BRAND (EKS 9) Dimensionering genom klassificering LARMSYSTEM Brand- och utrymningslarm AUTOMATISKA SLÄCKSYSTEM VENTILATIONSBRANDSKYDD Allmänt Material Upphängningsanordningar Brandisolering Genomföring - tätning Takgenomföring Fläktrum Skydd mot brandgasspridning mellan brandceller Imkanaler MÖJLIGHET TILL RÄDDNINGSINSATSER Räddningsväg och uppställningsplats Släckutrustning PLAN FÖR DRIFT OCH UNDERHÅLL KONTROLL AV UTFÖRANDET BILAGOR Datum: Sida: 3 av 14

7 1 INLEDNING 1.1 OMFATTNING Brandskyddsbeskrivningen omfattar byggnaden i sin helhet. 1.2 SYFTE I byggnaden bedrivs idag vårdboende för barn med funktionshinder. Byggnaden är från början uppförd för annan typ av verksamhet och en anpassning av brandskyddet för nuvarande verksamhet har inte gjorts. Syftet med denna brandskyddsbeskrivning är därför att redovisa hur byggnadens brandskydd ska säkerställas i enlighet med Plan- och bygglagen (2010:900) 8 kap 4. Beskrivningen är upprättad i enlighet med kravet på brandskyddsdokumentation i Boverkets byggregler avsnitt 5:12. Brandskyddsbeskrivningen följer Boverkets byggregler BFS 2011:6 med ändringar t o m BFS 2013:14 (BBR 20). I handlingen redovisas även brandtekniska krav enligt annan lagstiftning. Där dessa krav förekommer finns hänvisning till aktuell lagstiftning. Enligt SRVFS 2004:3 (Myndigheten för samhällsskydd och beredskaps föreskrifter) ska fastighetsägare och nyttjanderättshavare bedriva ett systematiskt brandskyddsarbete. Relationshandlingar av brandskyddsdokumentation och brandskyddsritningar bör överlämnas som grund för detta arbete. 1.3 BYGGNADSBESKRIVNING Byggnaden är en befintlig enplansbyggnad med vårdboende för psykiskt handikappade barn. Byggnaden är friliggande inom bebyggt område och uppförd i trä. 1.4 UNDERLAG Underlag till beskrivningen utgörs av följande handling: Ritning Daterad Reviderad Beskrivning Upprättad av Dagcentral Ej daterad Systemhandling Okänt Heden Underlag utgörs även av platsbesök utfört BRANDSKYDDSSKISS Brandskyddsskiss har upprättats av Brandskyddslaget. Skissen utgör ett komplement till denna beskrivning (se bilaga). 1.6 INTERNKONTROLL Brandskyddsbeskrivningen omfattas av Brandskyddslagets internkontroll i enlighet med företagets kvalitetsledningssystem. Detta innebär en övergripande granskning av en annan konsult i företaget av rimligheten i de brandskyddstekniska förutsättningarna och de föreslagna brandskyddsåtgärderna. Signatur i kolumnen för internkontroll i avsnitt 1.7 bekräftar kontrollen. 1.7 REVIDERINGAR Denna version av handlingen utgör en första version av brandskyddsbeskrivningen. Datum Sign. Revidering avser Internkontroll Första versionen MSK Datum: Sida: 4 av 14

8 2 DIMENSIONERANDE FÖRUTSÄTTNINGAR 2.1 DIMENSIONERINGSMETOD Brandskyddet har utförts med förenklad dimensionering. 2.2 PERSONANTAL I byggnaden kommer normalt 15 personer inklusive personal vistas som mest. I byggnaden finns 7 sovrum med plats för 1-2 personer per rum. Normalt är dock inte alla rum belagda samtidigt. Antalet baserar sig på tillhandahållna uppgifter från uppdragsgivaren. 2.3 VERKSAMHETSKLASS Eftersom byggnaden innehåller behovsprövat boende ska den uppfylla kraven för verksamhetsklass 5B. 2.4 BYGGNADSKLASS Byggnaden innehåller verksamhetklass 5B och är uppförd i ett våningsplan. Byggnaden bedöms därför ha ett måttligt skyddsbehov och ska utformas i byggnadsklass Br BRANDBELASTNING Vid dimensionering av brandskyddet förutsätts en brandbelastning på maximalt 800 MJ/m 2 (golvarea). Brandbelastningen är hämtad ur BBRBE 1, Boverkets allmänna råd (2013:11) om brandbelastning. 2.6 FASTIGHETSRÄTTSLIGA FÖRHÅLLANDEN OCH PLANBESTÄMMELSER Inga fastighetsrättsliga förhållanden som påverkar utformningen av brandskyddet är kända. Inga krav på brandskyddstekniska åtgärder i gällande planbestämmelser är kända. 2.7 EGNA AMBITIONER Fastighetsägarens ambitionsnivå för brandskyddet i byggnaden ligger i nivå med det brandskydd som krävs enligt lagstiftningen. Handlingen anger således minimikrav för brandsäkerheten. 2.8 RÄDDNINGSTJÄNSTENS FÖRMÅGA AVSEENDE INSATSTID Någon särskild anpassning av brandskyddet till räddningstjänstens förmåga har inte gjorts. 2.9 BRANDSKYDD VID ÄNDRING AV BYGGNAD I byggnaden ändras verksamheten, vilket innebär att byggnaden omfattas av ändringreglerna (BBR 5:8). Vid ändring ska de krav på brandskydd som gäller vid nybyggnad uppfyllas. Datum: Sida: 5 av 14

9 3 UTRYMNING 3.1 UTRYMNINGSSTRATEGI Utrymmen där personer vistas mer än tillfälligt ska generellt utformas med tillgång till minst två av varandra oberoende utrymningsvägar. Utrymningsvägar utgörs av dörrar till det fria. Utrymningsvägarnas placering redovisas på bifogade brandskyddsskisser. 3.2 GÅNGAVSTÅND Gångavstånd till utrymningsväg Gångavstånd till närmaste utrymningsväg ska inte överstiga 30 m, vilket uppfylls för lokalerna. Där gångvägen sammanfaller räknas den gemensamma delen 2 gånger den verkliga längden Väg till utrymningsväg Väg till utrymningsväg ska generellt ha en fri bredd på minst 0,90 m och en fri höjd på minst på minst 2,00 m Utrymningsväg Utrymningsvägar och dörrar till utrymningsvägar ska vara lätt tillgängliga. Inget brännbart material eller föremål som kan hindra eller försvåra utrymning får ställas i utrymningsväg. Vintertid omfattar detta även undanröjande av snö och is som blockerar utrymningsvägar Dörrar Dörrar som ska användas för utrymning ska vara lätta att identifiera, öppna och passera. Mått Mått i dörröppningar ska generellt utformas med fri bredd på minst 0,80 m och fri höjd på minst 2,00 m. Öppningsfunktion Öppningsfunktion för dörrar ska utformas enligt följande: Dörrar ska kunna öppnas genom tryck utåt eller genom att ett dörrtrycke trycks nedåt. Vred kan användas för att låsa upp dörren. Vred som även öppnar dörren (även manövrerar tryckesfallet) ska undvikas. Om kåpa täcker vred ska kåpan utformas så att den lätt kan forceras med en hand. Öppningsbeslag ska placeras med centrum mellan 0,80 till 1,20 m över golv. Manöverdon för dörröppnare ska placeras med centrum 0,8 m över golv. Öppningskraft För trycken ska den vertikala kraften understiga 70 N (exempelvis trycken utformade enligt SS-EN 179). Kraften för att trycka upp dörren ska understiga 150 N. För tryckplattor ska öppningskraften understiga 150 N (exempelvis för tryckplattor utformade enligt SS-EN 179). Handboken Bygg ikapp rekommenderar att dörrar för utrymning avsedda för personer med nedsatt rörelseförmåga ska kunna öppnas med en kraft på maximalt 25 N. Detta medför normalt att dörrar försedda med dörrstängare måste kompletteras med motoröppnare. Motoröppnare ska förses med nödkraftsförsörjning alternativt ska kraftmatningen till denna förläggas så att den är skyddad mot brand i minst 30 minuter. Datum: Sida: 6 av 14

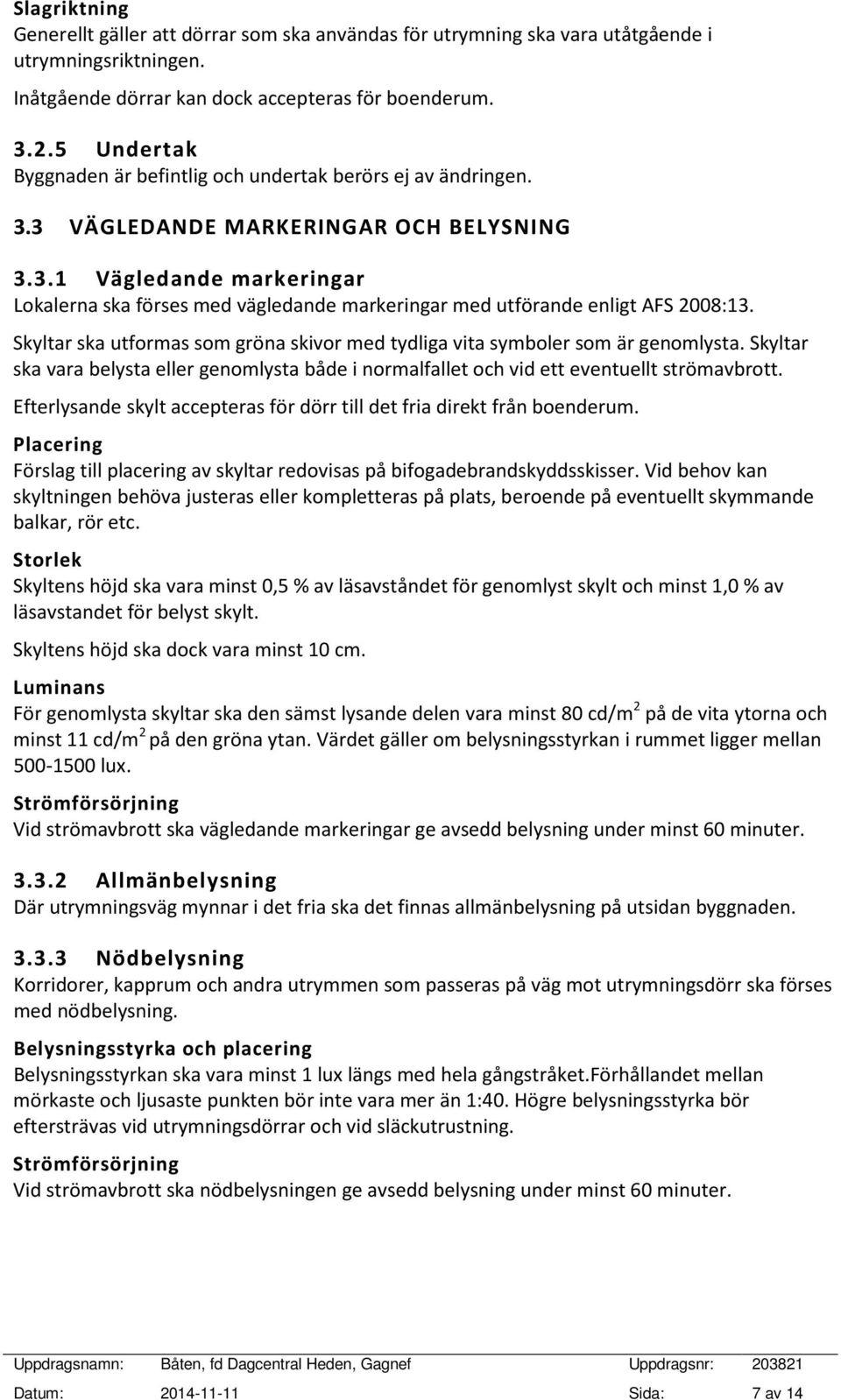

10 Slagriktning Generellt gäller att dörrar som ska användas för utrymning ska vara utåtgående i utrymningsriktningen. Inåtgående dörrar kan dock accepteras för boenderum Undertak Byggnaden är befintlig och undertak berörs ej av ändringen. 3.3 VÄGLEDANDE MARKERINGAR OCH BELYSNING Vägledande markeringar Lokalerna ska förses med vägledande markeringar med utförande enligt AFS 2008:13. Skyltar ska utformas som gröna skivor med tydliga vita symboler som är genomlysta. Skyltar ska vara belysta eller genomlysta både i normalfallet och vid ett eventuellt strömavbrott. Efterlysande skylt accepteras för dörr till det fria direkt från boenderum. Placering Förslag till placering av skyltar redovisas på bifogadebrandskyddsskisser. Vid behov kan skyltningen behöva justeras eller kompletteras på plats, beroende på eventuellt skymmande balkar, rör etc. Storlek Skyltens höjd ska vara minst 0,5 % av läsavståndet för genomlyst skylt och minst 1,0 % av läsavstandet för belyst skylt. Skyltens höjd ska dock vara minst 10 cm. Luminans För genomlysta skyltar ska den sämst lysande delen vara minst 80 cd/m 2 på de vita ytorna och minst 11 cd/m 2 på den gröna ytan. Värdet gäller om belysningsstyrkan i rummet ligger mellan lux. Strömförsörjning Vid strömavbrott ska vägledande markeringar ge avsedd belysning under minst 60 minuter Allmänbelysning Där utrymningsväg mynnar i det fria ska det finnas allmänbelysning på utsidan byggnaden Nödbelysning Korridorer, kapprum och andra utrymmen som passeras på väg mot utrymningsdörr ska förses med nödbelysning. Belysningsstyrka och placering Belysningsstyrkan ska vara minst 1 lux längs med hela gångstråket.förhållandet mellan mörkaste och ljusaste punkten bör inte vara mer än 1:40. Högre belysningsstyrka bör eftersträvas vid utrymningsdörrar och vid släckutrustning. Strömförsörjning Vid strömavbrott ska nödbelysningen ge avsedd belysning under minst 60 minuter. Datum: Sida: 7 av 14

11 3.4 UTRYMNINGSPLAN Lokalernas storlek, läge och överskådlighet bedöms vara sådana att utrymningsplan är nödvändig för personers säkerhet vid en utrymning. Utrymningsplanerna placeras på lämpligt belägna platser. Utrymningsplan ska utformas enligt SS Planen ska visa utrymningsvägar, ange hur räddningstjänsten och annan erforderlig hjälpinsats larmas och visa var manuella larmutlösningsdon är placerade samt ange plats för återsamling. 4 SKYDD MOT UPPKOMST AV BRAND 4.1 UPPVÄRMNINGSANORDNINGAR Byggnaden värms med fjärrvärme som inte medför extra åtgärder för skydd mot uppkomst av brand. 4.2 ÖVRIGT Det rekommenderas att spis utrustas med spisvakt eller liknande och uttag för kaffebryggare eller liknande bör ha timer. 5 SKYDD MOT UTVECKLING OCH SPRIDNING AV BRAND OCH BRANDGAS INOM BYGGNADER 5.1 SKYDD MOT BRANDSPRIDNING INOM BRANDCELL Väggar och tak Byggnaden är befintlig och ytskikt berörs ej av ändringen. Befintliga ytskikt bedöms dock uppfylla nedanstående. Ytskikt och beklädnad på väggar och tak ska utföras i lägst följande brandtekniska klasser: Lokaltyp Vägg Tak Golv Rör, vid enstaka 1) installationer Utrymningsväg B-s1,d0 2) B-s1,d0 2) B L -s1,d0 Övriga utrymmen D-s2,d0 C-s2,d0 2) C L -s3,d0 1) Om den sammanlagda exponerade omslutningsarean på rörinstallationer är mindre än 20 % av angränsande vägg- eller takyta. Annars A2 L -s1,d0 eller lika tak, vägg eller golv. 2) Ytskikt det yttersta skiktet, t ex målning, tapet eller liknande ska vara anbringat på material i brandteknisk klass A2-s1,d0 (obrännbart material) eller på beklädnad i brandteknisk klass K 2 10/B-s1,d0 (tändskyddande beklädnad). Om en beklädnadsskiva används ska även denna uppfylla något av dessa krav. Datum: Sida: 8 av 14

12 Exempel på ytskikt: Ytskikt Underlag Obrännbart material (betong, lättbetong, tegel o. d) Gipsskiva med pappskikt Obehandlat underlag B-s1,d0 B-s1,d0 D-s2,d0 eller normal målningsbehandling Vanlig papperstapet med B-s1,d0 C-s2,d0 D-s2,d0 en vikt av max 175 g/m 2 Vanlig papperstapet med C-s2,d0 D-s2,d0 D-s2,d0 en vikt av g/m 2 Plasttapet med en D-s2,d0 D-s2,d0 D-s2,d0 tjocklek av max 2mm och en vikt av max 300 g/m 2 Textiltapet med en vikt av max 300 g/m 2 D-s2,d0 D-s2,d0 D-s2,d0 Träpanel, spånskiva, träfiberskiva (ej porös), plywood o.d Övrigt Mindre byggnadsdelar Mindre byggnadsdelar där omslutningsarea understiger 20 % av anslutande tak eller vägg. Till exempel dörrblad, dörr- och fönsterkarmar samt tak- och golvlister och balkar får utföras med ytskikt i lägst brandteknisk klass D-s2,d0. Mindre rum För mindre rum, som inte påverkar utrymningssäkerheten och som är högst 15 m 2 får utföras med ytskikt i lägst brandteknisk klass D-s2,d0, vilket även gäller rörisolering. Skydd mot brandoch brandgasspridning mellan brandceller Datum: Sida: 9 av 14

13 5.1.3 Brandceller Generella krav Bostadsrum ska utföras som egna brandceller och den avskiljande konstruktionen ska utformas i lägst klass EI 60 (bjälklag, väggar och ingående öppningskompletteringar). Befintliga brandcellsgränser enligt bifogas skiss ska uppfylla det generella kravet på brandcellskiljande byggnadsdelar lägst brandteknisk klass EI 30 för en byggnad i i brandteknisk byggnadsklass Br2. Genomföringar, anslutningar och installationer ska utformas så att den brandcellsskiljande funktionen upprätthålls. Undantag från grundkravet som eventuellt kan göras för öppningskompletteringar redovisas i avsnitt Brandcellsindelning redovisas på bifogade brandskyddsskisser. Centralapparat för brandlarm och utrymningslarm Centralapparat för branddetektion och utrymningslarm är placerad på ett sådant sätt att den inte riskerar att slås ut i ett tidigt skede av en brand. Brandcellsgräns vid sprinklade utrymmen Avskiljning mot osprinklade utrymmen ska utföras i lägst brandteknisk klass EI 60. Avskiljning mot pumpcentral ska utföras i lägst brandteknisk klass EI Dörrar Dörrar, luckor och portar ska generellt utformas i samma brandtekniska klass som den byggnadsdel de är placerade i, dvs. klass EI 60. Se dock specifika krav enligt nedan. Dörrar i befintliga brandcellsgränser ska vara utförda i lägst klass EI 30-C. Dörrar till boenderum ska utföras i lägst klass EI 30-S a. Dörrar till boenderum får utföras utan dörrstängare. Dörrstängare ska utformas i lägst brandteknisk klass C1 (BBR 5:254)men bör dock utföras i någon av klasserna C1-C5, enligt SS-EN 13501, beroende på stängningsfrekvens (BSL). För dörrar som ska stå uppställda ska dörrstängare aktiveras automatiskt vid brand. Styrning ska ske med rökdetektorer. 5.2 YTTERVÄGGAR Fastigheten är befintlig och ändringen påverkar inte risken för brandspridning via yttervägg. Ytterväggar ska var utförda med fasadbeklädnad i lägst klass D-s2,d2 så att brandspridning längs fasadytan begränsas. 5.3 SKYDD MOT OMFATTANDE BRANDSPRIDNING Eftersom byggnaden inte överstiger 1250 m 2 behöver inga övriga åtgärder vidtas som skydd mot omfattande brandspridning. Datum: Sida: 10 av 14

14 6 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER 6.1 AVSTÅND Byggnaden är befintlig och ändringen ökar inte risken för brandspridning till annan byggnad. Avstånd till annan byggnad ska vara längre än 8 meter. 7 BÄRFÖRMÅGA VID BRAND (EKS 9) Byggnaden är befintlig och ändringen berör ej de bärande konstruktionerna. 7.1 DIMENSIONERING GENOM KLASSIFICERING Byggnadens bärande konstruktioner dimensioneras genom klassificering enligt standardbrandkurvan, definierad i SS-EN Befintliga konstruktioner är inte kontrollerade men några tillkommande brandtekniska förstärkningsåtgärder av bärande konstruktioner bedöms inte vara nödvändiga då byggnaden är befintlig. Eventuella avväxlingar och tillkommande konstruktioner utförs i nedanstående brandtekniska klasser. Br2-byggnad Byggnadsklass Br2 innebär att de bärande konstruktionerna tillhör brandsäkerhetsklass 3 vilket innebär ett krav på klass R 30 för bärande konstruktioner. Brandcellsskiljande byggnadsdelar runt om bostadsrum i verksamhetsklass 5B ska utföras i lägst brandteknisk klass EI 60. Detta avskiljandekrav smittar av sig så att även bjälklag mellan bostadsrum måste uppfylla klass R 60 liksom de vertikala konstruktioner (pelare, väggar etc) som bär dessa bjälklag eller vars bärighet påverkar brandcellskiljande väggar. För bärverksdelar som inte påverkar de brandcellsskiljande byggnadsdelarna gäller ett krav på klass R 30 för bärande konstruktioner. 8 LARMSYSTEM 8.1 BRAND- OCH UTRYMNINGSLARM Utrymmen i verksamhetsklass 5B ska förses med utrymningslarm som kan aktiveras manuellt och med automatiskt brandlarm. Utrymningslarm kan bestå av enkel akustisk signal. Utrymningslarmet ska i övrigt anpassas efter förutsättningarna för personalingripanden och de boendes hälsa. Det kan t.ex. innebära att vibrationslarm, ljussignaler eller sirener anpassade för personer med hörselnedsättning används. Avdelningar där det är helt olämpligt med höga ljudsignaler, kan ett tyst larm vara ett alternativ. Utformningen av detta ska utredas noggrant. I byggnaden finns ett befintligt automatiskt brandlarm kopplat till ett utrymningslarm. Utrymningslarmet accepteras i befintligt utförande. Vid eventuella ändringar i utförandet ska nedanstående uppfyllas. Datum: Sida: 11 av 14

15 Detektering Tillförlitligheten och förmågan hos automatiskt brandlarm ska verifieras enligt avsnitt 3 i SBF 110:6. Komponenterna ska verifieras i enlighet med standardserien SS-EN 54 med egenskaper anpassade efter avsedd användning. Komponenter i brandlarm enligt SS-EN ska utformas som typ 1. Detektering ska, där så är möjligt, ske med hjälp av rökdetektorer. Detekteringsomfattningen utformas med fullständig övervakning av byggnaden (enligt SBF 110:6). Larmdon Larmdon kan utföras med akustisk ljudsignal. Larmdon ska anpassas efter de boendes behov vilket tex kan innebära optiska larmdon eller vibrationslarm där det är lämpligt. Vägledande för ljudstyrkan för ett utrymningslarm ska vara nedanstående nivåer. Ljudstyrkan ska dock anpassas till de boendes behov. I lokaler för sovande personer ska ljudnivån vara minst 75 db(a) vid plats där sovande ska ha sitt huvud. Ljudnivån för övriga lokaler ska inte understiga 65 db(a) på platser där personer vistas mer än tillfälligt. Ljudnivån ska även vara minst 10 db(a) över omgivande normal bakgrundsnivå och ska inte överstiga 115 db(a) på en meters avstånd från larmdonet. Akustiska eller optiska larmdon ska verifieras med SS-EN 54-3 eller Utrymningssignal ska fortgå tills larmet återställs. Varje larmdon ska förses med en skylt som anger signalens betydelse och förslag till lämplig åtgärd. Exempel på text kan vara Utrymningslarm lämna omedelbart byggnaden när larmsignal ljuder/blixtrar. Skylten ska utformas med vit text på röd botten och vara läsbar från ståplan under, eller vid, larmdonet. Strömförsörjning och felsignal Utrymningslarm ska kunna avge utrymningssignal under minst 30 minuter efter ett strömavbrott på 24 timmar. Det automatiska brandlarmet och utrymningslarmet ska automatiskt avge felsignaler vid fel i ledningsnätet eller strömförsörjningen. Felsignal ska utformas så att den kan upptäckas av personer i byggnaden eller på annan plats. Ledningsnätet ska förläggas och utformas så att utrymningslarmet kan fungera en viss tid också under pågående brand. Kabel testad enligt IEC eller kabel som är avskild i motsvarande klass EI 30 bedöms uppfylla kravet. Den skyddande förmågan behöver enbart finnas på den del av kabeln som finns i den brandcell som betjänas av larmet. Larmknappar Larmknappar ska finnas och vara placerade vid lättåtkomliga platser. Larmknappar ska placeras vid alla utrymningsdörrar direkt till det fria. Avstånd till närmaste larmknapp ska vara maximalt 30 m.utformning av larmknappar för manuell aktivering av utrymningslarm ska verifieras enligt SS-EN Sådana larmknappar ska förses med skyddslock.för att tillgodose tillgänglighet för rullstolsburna ska larmknappar placeras högst 1,2 m över golv. Datum: Sida: 12 av 14

16 9 AUTOMATISKA SLÄCKSYSTEM Byggnaden ska förses med boendesprinkler. Tillförlitligheten och förmågan ska verifieras enligt SS och SS med sprinklersystem enligt typ 3. Komponenterna ska utformas i enlighet med standardserien SS EN med egenskaper anpassade efter avsedd användning. 10 VENTILATIONSBRANDSKYDD 10.1 ALLMÄNT Ventilationssystemet är befintlig och berörs ej direkt av ändringen. Följdkrav på ventilationssystemet finns dock vid dragning av nya brandcellsgränser MATERIAL Material i luftbehandlingsinstallationer ska vara av klass A2-s1,d0. Notera att andra lägre klasser accepteras enligt särskild tabell i BBR 5: UPPHÄNGNINGSANORDNINGAR Upphängningsanordningarnas bärförmåga ska utföras i lägst klass R BRANDISOLERING Ventilationskanaler brandisoleras vid genomföring i brandcellsskiljande byggnadsdel GENOMFÖRING - TÄTNING Genomföringar i brandcellsskiljande byggnadsdelar tätas med metod/material motsvarande den genombrutna byggnadsdelens brandtekniska klass TAKGENOMFÖRING Takgenomföringens brandtekniska klass ska motsvara byggnadens byggnadsdelars brandmotståndstid FLÄKTRUM Fläktrum som betjänar flera brandceller utförs som egen brandcell i lägst klass EI SKYDD MOT BRANDGASSPRIDNING MELLAN BRANDCELLER En av följande skyddsmetoder kan användas med förenklad dimensionering: Separat system för varje brandcell System utförs enligt princip redovisad i avsnitt 1.1 i handboken Styrning och övervakning i ventilationssystem och brandgaskontrollsystem. Brandceller avskiljs med spjäll Spjäll ges samma brandmotståndstid som byggnadsdelens brandtekniska klass, E 60-S eller EI 60-S (SS-EN 15650). System utförs enligt princip redovisad i avsnitt 1.2 i handboken Styrning och övervakning i ventilationssystem och brandgaskontrollsystem IMKANALER Imkanaler är befintliga och berörs ej av ombyggnaden Datum: Sida: 13 av 14

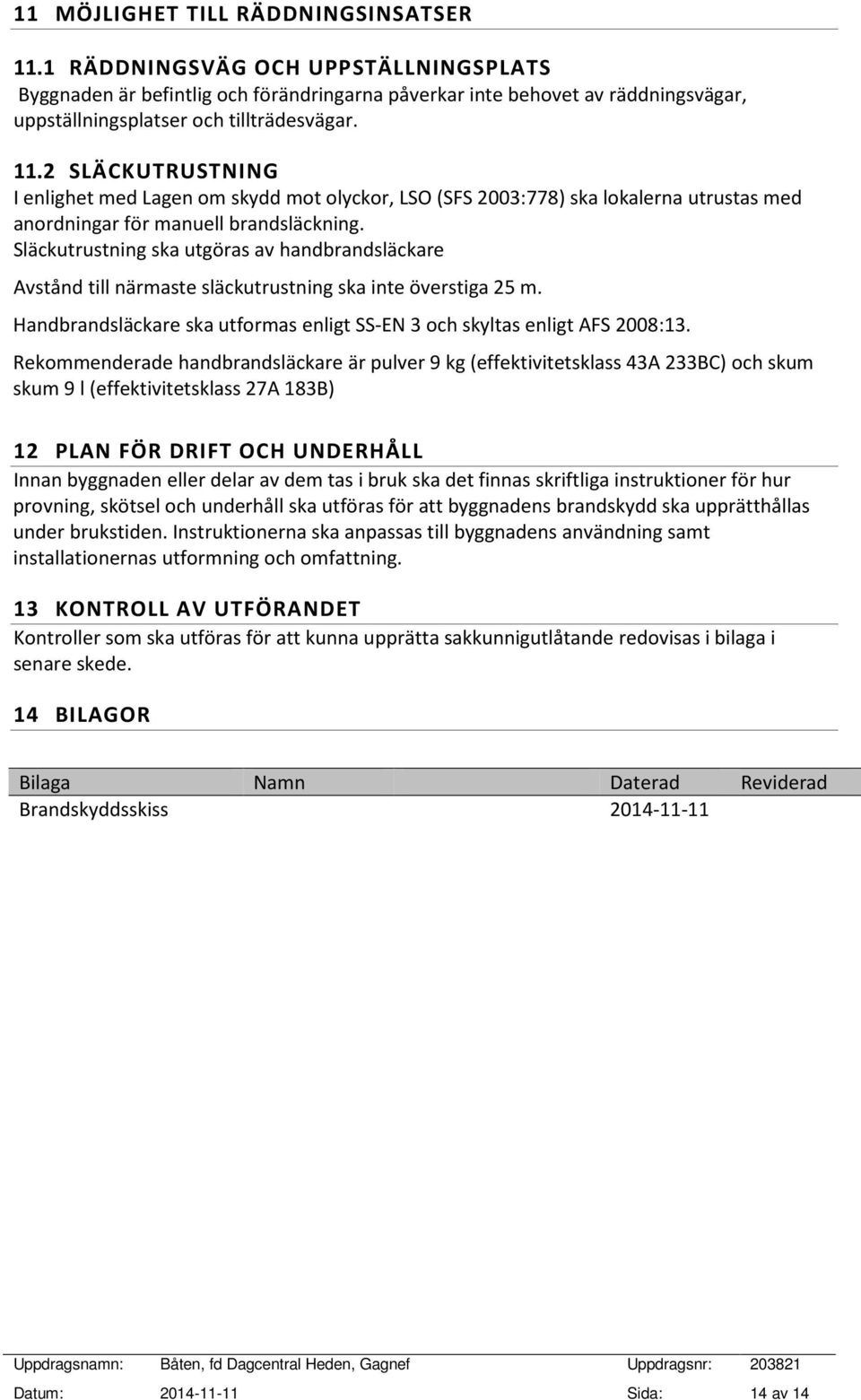

17 11 MÖJLIGHET TILL RÄDDNINGSINSATSER 11.1 RÄDDNINGSVÄG OCH UPPSTÄLLNINGSPLATS Byggnaden är befintlig och förändringarna påverkar inte behovet av räddningsvägar, uppställningsplatser och tillträdesvägar SLÄCKUTRUSTNING I enlighet med Lagen om skydd mot olyckor, LSO (SFS 2003:778) ska lokalerna utrustas med anordningar för manuell brandsläckning. Släckutrustning ska utgöras av handbrandsläckare Avstånd till närmaste släckutrustning ska inte överstiga 25 m. Handbrandsläckare ska utformas enligt SS-EN 3 och skyltas enligt AFS 2008:13. Rekommenderade handbrandsläckare är pulver 9 kg (effektivitetsklass 43A 233BC) och skum skum 9 l (effektivitetsklass 27A 183B) 12 PLAN FÖR DRIFT OCH UNDERHÅLL Innan byggnaden eller delar av dem tas i bruk ska det finnas skriftliga instruktioner för hur provning, skötsel och underhåll ska utföras för att byggnadens brandskydd ska upprätthållas under brukstiden. Instruktionerna ska anpassas till byggnadens användning samt installationernas utformning och omfattning. 13 KONTROLL AV UTFÖRANDET Kontroller som ska utföras för att kunna upprätta sakkunnigutlåtande redovisas i bilaga i senare skede. 14 BILAGOR Bilaga Namn Daterad Reviderad Brandskyddsskiss Datum: Sida: 14 av 14

18 Befintlig brandcellsgräns EI 30 Ny utrymningsdörr i fasad Ny utrymnngsdörr i fasad Befintlig brandcellsgräns EI 30 Brandcellsgräns EI 60 Vägledande markering Brandskyddslaget Brandskyddskiss Kamilla Lundgren
