1 Uppdragsnamn Projekteringsanvisning - Brandskydd, Climate Recovery Uppdragsgivare Uppdragsnummer Datum Climate Recovery Handläggare Egenkontroll Internkontroll Tomas Fagergren TFN JTR Projekteringsanvisning Brandskydd 1. Inledning Climate Recovery har i samråd med Tomas Fagergren, Brandskyddslaget AB tagit fram denna projekteringsanvisning som vägledning för projektering av ventilationssystem med Climate Recovery gällande produkten kanalsystem Syftet är att i samband med projektering föreslå tekniska lösningar, förenklad dimens- ionering enligt BBR 24, BFS 2016:13 samt föreslå alternativa lösningar vilka kan påvisas genom så kallad analytisk dimensionering enligt BBRAD 3, BFS 2013:12. Förankra alltid föreslagna lösningar med brandskyddsansvarig för aktuellt projekt. Material CR Kanalsystemet utgör ett sortiment av anpassningsbara, förisolerade kanaler och formstycken till marknaden för värme, ventilation och luftkonditionering (HVAC). Med produkter gjorda nästan helt av återvunnet glas. 2. Boverkets byggregler, BBR 24 föreskrifter och råd I BBR 5:242 avseende Brandcell anges som föreskrift, Med brandcell avses en avskild del av en byggnad inom vilken en brand under hela el- ler delar av ett brandförlopp kan utvecklas utan att sprida sig till andra delar av bygg- naden eller andra byggnader. Brandcellen ska vara avskild från byggnaden i övrigt med omslutande väggar och bjälklag eller motsvarande, så att utrymning av byggnaden tryggas och så att personer i intilliggande brandceller eller byggnader skyddas under hela eller delar av ett brandförlopp. (BFS 2011:26). Vid projektering och val av erforderliga klasser är det väsentligt att ta reda på hur brandcellsindelningen i byggnaden är samt vilken klass som brandcellsgränserna ska uppfylla, exempelvis EI 30, EI 60 etc. Stockholm Falun Gävle Karlstad Malmö Örebro Box 9196 Långholmsgatan tr Stockholm brandskyddslaget.se info@brandskyddslaget.se Org nr: Innehar F- skattebevis

2 I BBR 5:526 anges avseende Luftbehandlingsinstallationer som råd, Allmänt råd Material i luftbehandlingsinstallationer bör vara av klass A2- s1,d0. För systemdelarna som anges i tabell 5:526 accepteras lägre brandteknisk klass. (BFS 2011:26). Egenskaper för luftbehandlingsinstallationer Mindre detaljer såsom filtermaterial, Inget krav (klass F) packningar, fläktremmar och elinstallationer. Kanaler i enbostadshus Klass E Kanaler, förutom imkanaler, i andra Motsvarande ytskiktskrav som gäller för byggnader än enbostadshus anslutande vägg- eller takyta. Undantaget gäller både in- och utsida av kanalen. Kanaler i schakt och aggregatrum, om Klass E dessa utformas så att brand inte kan spridas till- eller från schakt- eller aggregatrum under den tid som motsvaras av brandmotståndet för brandcellsgränser i aktuell byggnad. Kanaler i uteluftsdon i yttervägg inom det Inget krav (klass F) rum som ytterväggen gränsar till. Luftdon, utom spiskåpor i storkök. Klass E Uteluftsdon och överluftsdon i bostäder. Inget krav (klass F) Innebörden av ovanstående råd är att material i luftbehandlingsinstallationer ej ska bidra till en allt för snabb brandspridning inom brandcellen. Grundregeln är obrännbart material, klass A2- s1,d0, med acceptans av lägre klass enligt ovanstående tabell. Vidare anges i BBR 5:533 som föreskrift och råd, Luftbehandlingsinstallationer ska placeras, utformas och hängas upp så att skyddet mot brand- och brandgasspridning mellan brandceller upprätthålls. Risken för brandspridning på grund av värmeöverföring genom luftbehandlingsinstallationer till brännbara material i andra brandceller ska beaktas. Installationerna ska utformas så att alla delar som krävs för att upprätthålla skyddet klarar den temperaturökning som de kan förväntas utsättas för (BFS 2011:26). Allmänt råd Tillfredställande skydd mot spridning av brand och brandgaser genom luftbehandlingsinstallat- ionerna mellan brandceller kan erhållas genom att installationerna, inklusive upphängningar, ventilationskanaler och genomföringar utformas så att de klarar att upprätthålla brandcells- gränsen under avsedd tid. Installationerna bör utformas med motstånd mot brand som upp- står i endera brandcellen. Vid utformningen bör risken för att brand och brandgaser sprids ge- nom luftbehandlingsinstallationerna beaktas. Sida: 2 av 6

3 Risk för brandspridning på grund av värmeöverföring genom ventilationskanaler bör beaktas genom att kanalerna isoleras vid brandcellsgenombrott. Om luftbehandlingsinstallationerna inte är separata för varje brandcell bör ventilationskanalerna förses med spjäll med motsva- rande avskiljande förmåga som aktuell brandcellsgräns har. Spjällen bör utformas så att deras funktion kan upprätthållas utifrån den påfrestning de kan förväntas utsättas för. (BFS 2011:26). Enligt förenklad dimensionering finns således två val antingen avskiljning med spjäll eller separata system för vardera brandcellen. För fläktar i drift dimensioneras detta analytiskt enligt BBRAD 3, BFS 2013: Systemlösningar Material BBR 5:526 I BBR 5:526 anges avseende Luftbehandlingsinstallationer som råd, Allmänt råd Material i luftbehandlingsinstallationer bör vara av klass A2- s1,d0. För systemdelarna som anges i tabell 5:526 accepteras lägre brandteknisk klass. (BFS 2011:26). CR Kanalsystem är provat enligt följande: Sida: 3 av 6

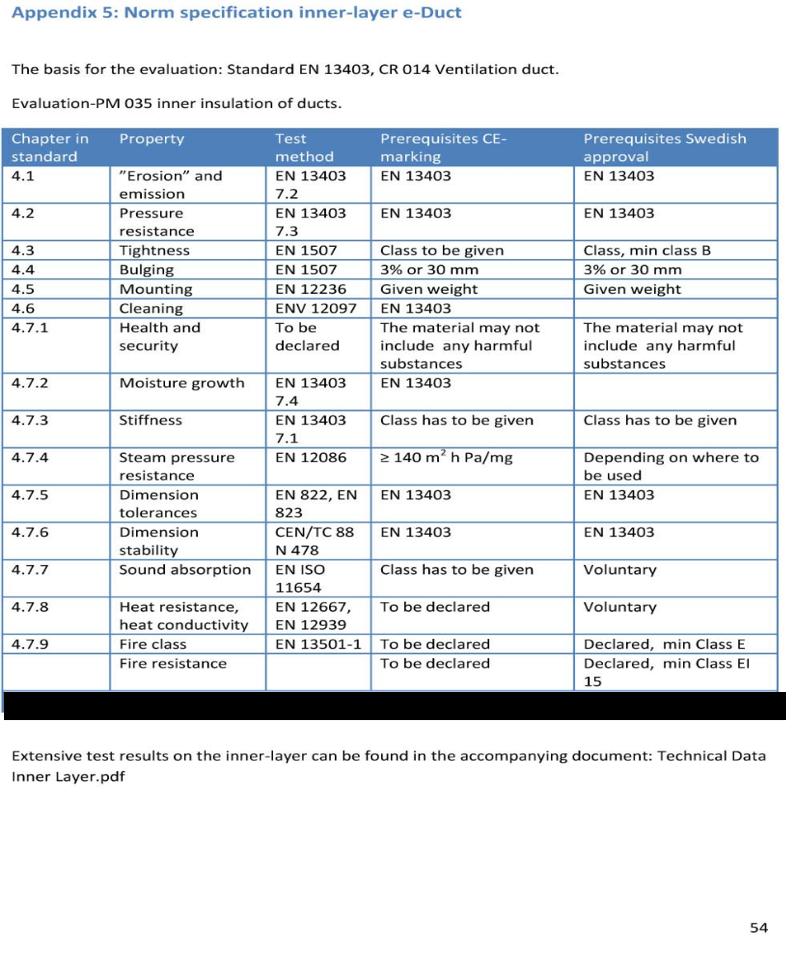

4 (Utdrag från SP s provningsreport) Med material i klass A2- s1, d0 uppfylls materialkravet enligt rådstext i BBR. Således kan kanalsystemet nyttjas i samtliga applikationer. Skydd mot brand- och brandgasspridning mellan brandceller BBR 5:533 Det bör poängteras att kanalsystemets avskiljande förmåga i klass E eller EI inte är provad och klassificerad. Sida: 4 av 6

5 Upphängningsanordningar Upphängningsanordningarnas bärförmåga ska utföras i lägst klass R 30/R 60/ R XX be- roende på byggnadsdelens avskiljande förmåga, exempelvis byggnadsdel i avskiljande klass EI 60 ger bärförmågan R 60 på upphängningsanordningarna. Kravet gäller där ka- nalsystem passerar brandcellsgräns och nedfallande kanaler kan påverka den genom- brutna byggnadsdelens totala brandmotståndstid. Inom övriga ytor där nedfallande kanaler ej kan påverka genombrott av brandcells- gränser så accepteras upphängningsanordningar i lägst klass R 15, se exempel i figurer enligt nedan. Detsamma gäller även för separata system förutsatt att kanalisation ej genombryter någon brandcellsgräns. Det bör noteras att om brandgasspjäll (EXX) i kombination med brandisolering väljs ska isolerad kanal bestå av stålplåt till vilken CR Kanalsystem ansluts efter att isolering avslutats (+140/180 C). Väljs brand/brandgas spjäll (EIXX) så kan CR kanalen monteras direkt på spjället. Spjället hängas upp med R60 klassning, CR kanal med minimum R15 klassning. Sida: 5 av 6

6 Skydd mot spridning av brand mellan brandceller Det förutsätts alltid att brandceller avskiljs med brandgasspjäll i lägst klass E XX- S eller brand/brandgasspjäll i lägst klass EI XX- S, där XX ska motsvara byggnadsdelens brand- motståndstid. För spjäll i system, se Rise (SP) certifieringsregel 032. Se exempel i figur enligt nedan. A. Brand- /brandgasspjäll i brandteknisk klass EI XX- S. B. Byggnadsdel i brandteknisk klass EI XX. C. Ingen brandisolering behövs, se spjäll leverantörs monteringsanvisning. Det bör noteras att om brandgasspjäll (EXX) i kombination med brandisolering väljs ska isolerad kanal bestå av stålplåt till vilken CR Kanalsystem ansluts efter att isolering avslutats (+140/180 C). Detsamma gäller även om spjäll ej monteras dikt mot byggnadsdel eller om byggnadsdel består av lättvägg ska kanal genom byggnadsdel fram till spjäll utföras av stålplåt med brandisolering i erforderlig klass. Se spjäll leverantörs monteringsanvisning. Väljs brand/brandgas spjäll (EIXX) så kan CR kanalen monteras direkt på sjället och kravet på kanal bestående av stålplåt faller bort. För kanal som enbart passerar annan brandcell, exempelvis avskild korridor, och som betjänar samma brandcell kan kanal som passerar korridor utföras av stålplåt inom korridor samt genom byggnadsdel, kanal inom korridor brandisoleras i erforderlig klass. Plåtkanal Brandisolering Brandcell 1 Brandcell 2 Brandcell 1 Sida: 6 av 6
