1 Beräkning av skydd mot brandspridning mellan byggnader Beräkning av infallande strålning Förstudie Kalmar Norra Långgatan 1 Tel: Karlskrona Drottninggatan 54 Tel: Växjö Kronobergsgatan 4 Tel: Postadress: Box Kalmar

2 Fastighetsbeteckning: Uppdragsgivare: Upprättad av: Atrio Arkitekter AB Södra Vallgatan Kalmar Brand & Riskanalys AB Box Kalmar Björn Eveborn Brandingenjör Civilingenjör Riskhantering Kontrollerad av: Andreas Lennqvist Brandingenjör Civilingenjör Riskhantering 2(6)

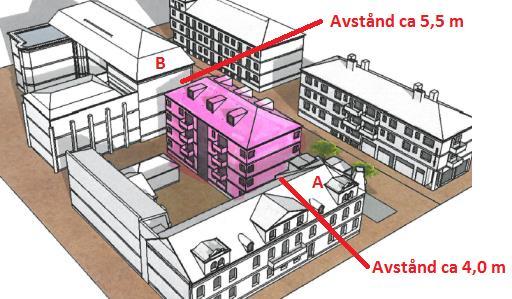

3 1. Bakgrund Brand & Riskanalys har fått i uppdrag att klargöra risken för brandspridning mellan byggnader i samband med nybyggnation av flerbostadshus på fastigheten Falken 4, Kalmar kommun. Detta för att klargöra erforderliga brandskyddsåtgärder med avseende på risk för brandspridning mellan byggnader i samband med att nybyggnad uppförs med ett skyddsavstånd som uppgår till 4,0 respektive 5,5 meter till intilliggande byggnader. Krav enligt BBR 5:61 Byggnader ska utformas med tillfredställande skydd mot brandspridning mellan byggnader. Allmänt råd Tillfredställande skydd erhålls om byggnader uppförs med ett avstånd som överstiger 8 meter. Tillfredställande skydd erhålls om brandspridning mellan byggnader begränsas med skydd som motsvarar det högsta kravet för brandceller eller brandväggar i respektive byggnad. Ovanstående innebär i aktuellt fall att brandspridning ska förhindras i 60 minuter mot befintliga byggnader. Aktuell beräkning utgör endast en grov uppskattning av storlek på fönsterarea som kan utföras oklassad för en brandcell/lägenhet vid nybyggnation. Efter fastställd utformning måste en detaljerad strålningsberäkning utföras för att klargöra erforderligt skydd mot brandspridning mellan aktuella byggnader. 2. Syfte och mål Syftet med rapporten är att klargöra brandspridningsrisken mellan byggnader vilket görs genom en strålningsberäkning. Målet är att ge en grov indikation på omfattning av fönsterytor som kan utföras oklassade vid framtida nybyggnation. 3. Dimensionerande förutsättningar Byggnader som avses i denna beräkning utgörs av byggnader belägna enligt figur nedan. Skyddsavstånd mellan aktuella byggnader ska uppgå till ca 5,5 respektive 4,0 meter. Figur 3.1. Illustration av byggnader och avstånd som avses i beräkningen. 3(6)

Fasadbeklädnad på befintliga byggnader består av puts. Nybyggnad förutsätts utföras med obrännbar fasadbeklädnad och med berörda ytterväggar i minst klass EI 60.

4 Fasadbeklädnad på befintliga byggnader består av puts. Nybyggnad förutsätts utföras med obrännbar fasadbeklädnad och med berörda ytterväggar i minst klass EI 60. Omfattning av fönsterpartier i befintliga ytterväggar som beaktas i beräkningen framgår av figur nedan. Aktuell omfattning bedöms utgöra den maximala ytan av oklassade fönsterpartier i respektive yttervägg som kan stråla mot en och samma punkt på planerad nybyggnad. Figur 3.2. Omfattning av strålande ytor i befintliga ytterväggar. Fönster i byggnad A bedöms vara ca 1,5 x 1,2 meter och dörrparti bedöms vara ca 2,5 x 1,0 meter. Total strålande yta uppgår till 7,9 m 2 och skyddsavstånd uppgår till ca 4 meter. Fönster i byggnad B bedöms vara ca 2,0 x 1,5 meter. Total strålande yta uppgår till 12,0 m 2 och skyddsavstånd uppgår till ca 5,5 meter. För nybyggnad antas varje fönster ha måtten 1,5 x 1,5 meter. Vid beräkning antas samtliga ytor stråla rakt ut mot en punkt på intilliggande byggnad. Detta är ett konservativt antagande. 4. Kritiska nivåer Enligt Boverkets allmänna råd (2013:12) om analytisk dimensionering av byggnaders brandskydd,, uppfylls krav på skydd mot brandspridning mellan byggnader om strålningsnivån understiger 15 kw/m 2 i 30 minuter. 4(6)

5 5. Värmestrålningsberäkning Strålningsberäkning 5.1. Dimensionerande scenario Det dimensionerande scenariot för byggnad A utgörs av samtliga fönster tillhörande en och samma brandcell som strålar mot intilliggande byggnad. För byggnad B utgörs dimensionerande scenario av fönster markerade i figur 3.2. För nybyggnad utgörs dimensionerande scenario av brand som uppstår i en lägenhet och strålar mot intilliggande byggnader Avgiven strålningsnivå Den dimensionerande avgivna strålningsnivån utgår från en förenklad modell med konstant värmestrålning på 84 kw/m 2 från de strålande fönsterytorna i enlighet med Boverkets allmänna råd (2013:12) om analytisk dimensionering Synfaktor Synfaktor mellan de strålande ytorna och motstående yttervägg är framtagen enligt tabell 2.7 i An Introduction to Fire Dynamics av Drysdale (1998). Följande indata har använts vid bestämmandet av synfaktorn: L 1 = (halva den strålande ytans höjd) L 2 = (halva den strålande ytans bredd) D = (skyddsavstånd mellan byggnader) 5.4. Värmestrålningsberäkning Infallande värmestrålning kan nu bestämmas enligt följande: E = tot * E A Där: E = Infallande strålning [kw/m 2 ] tot = Synfaktorn [-] E A = Avgiven strålning [kw/m 2 ] Beräkning har skett enligt följande: E A = 84 kw/m 2 Fönster/dörr Mått [m] Synfaktor [-] Infallande strålning [kw/m 2 ] A fönster 1,5 x 1,2 0, ,90 A dörr 2,5 x 1,0 0, ,89 A - total 12,59 B fönster 2,0 x 1,5 0, ,56 B - total 10,24 Nybyggnad mot A Nybyggnad mot B 1,5 x 1,5 0, ,59 (per fönster) 1,5 x 1,5 0, ,94 (per fönster) 5(6)

6 Ovanstående resultat innebär att nybyggnation kan utföras med maximalt fyra oklassade fönster per lägenhet mot byggnad A och sju oklassade fönster per lägenhet mot byggnad B. Detta riktvärde gäller för fönster med måtten 1,5 x 1,5 meter. Beräknade värden understiger det kriterium om maximalt 15 kw/m 2 som anges i Boverkets allmänna råd (2013:12) om analytisk dimensionering. 6. Resultat och slutsats Vid angivna skyddsavstånd mellan byggnader uppgår den maximala strålningen enligt denna analys som mest till 12,59 kw/m 2 från byggnad A, respektive 10,24 kw/m 2 från byggnad B, då brand i dessa byggnader strålar mot planerad nybyggnation. Detta innebär att de beräknade värdena understiger allmänt råd om maximalt 15 kw/m 2. Vid en fönsterstorlek om 1,5 x 1,5 meter vid nybyggnation kan maximalt fyra fönster per lägenhet som vetter mot byggnad A utföras oklassade. Mot byggnad B kan maximalt sju fönster per lägenhet utföras oklassade. Detta förutsätter att ytterväggar i övrigt utförs i lägst klass EI 60. Aktuella beräkningar utgör endast en grov uppskattning av fönsterarea som kan utföras oklassad i samband med nybyggnation. Efter klargjord utformning av såväl befintliga byggnader som planerad nybyggnation ska en ny strålningsberäkning utföras för att säkerställa att erforderligt skydd mot brandspridning mellan byggnader uppnås. 7. Referenser Boverket. (2013). BFS 2013:12. Boverkets allmänna råd om analytisk dimensionering av byggnaders brandskydd. Boverket. Drysdale, D. (1998). An introduction to Fire Dynamics. John Niley & Sons Ltd, New York. 6(6)
