1 Ver Typgodkännandebevis enligt 8 kap. 22 och 23 Plan- och Bygglagen (2010:900), PBL System för utvändig ventilationsteknisk isolering av plåtkanaler - Innehavare Saint-Gobain Sweden AB, ISOVER, Billesholm Organisationsnummer: Tel: E-post: isover@isover.se, Hemsida: Produkt System med, isolering av glasull belagd med aluminiumfolie, tjocklek 20, 30, 40, 50 eller 60 mm, densitet 28 kg/m 3, för utvändig ventilationsteknisk isolering av stålplåtskanaler. Maximal kanaldimension diameter 500 mm eller 500 mm x 500 mm. Avsedd användning Utvändig ventilationsteknisk isolering av samlingskanal för evakuering av brandgaser i kombination med fläktar i drift i ventilationssystem. Förutsättningar: - Blandningstemperatur och hastighet på brandgaser beräknas enligt BBR 5:112 Analytisk dimensionering och projekteringsanvisning av kvalificerad person, se Kommentarer nedan. - Fläktar i drift vid brand förutsätts uppfylla kraven i BBR 5:2552. Isolertjocklek bestäms utifrån beräknad blandningstemperatur (max 500 o C) och hastighet (max 8 m/s) på brandgaser samt kanaldimension enligt tabell i projekteringsanvisning. Handelsnamn Godkännande Produkten uppfyller kraven i 8 kap, 4 2, 3 PBL i de avseenden och under de förutsättningar som anges i detta bevis och godkänns därför enligt bestämmelserna i följande avsnitt i Boverkets byggregler (BBR): Brandskydd Skydd mot utveckling och spridning av brand och brandgas inom byggnader Material, ytskikt och beklädnad Luftbehandlingsinstallationer 5:526 Brandcellsindelning Luftbehandlingsinstallationer 5:533 Hygien, hälsa, miljö - Allmänt - Material 6:11 Luft - Allmänt - Mikroorganismer 6:24 Typgodkännandebevis, Projekt 5P07081 sid 1(2) Box 857, Borås, Sverige Telefon: E-post: info@sp.se Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen godkänt annat.

2 Ver Tillhörande handlingar Projekteringsanvisning, daterad Arbetsanvisning Montering av CLIMCOVER Lamella och UTech, daterad Kontroll Vid byggherrens kontroll på byggplatsen skall genom identifiering med hjälp av märkningen tillses att rätt produkter levererats och att de används enligt förutsättningarna givna i godkännande och tillhörande handlingar. Märkning Projekteringsanvisning skall förses med märkning som innehåller följande information: Innehavare Boverkets inregistrerade varumärke Certifieringsorgan och ackrediteringsnummer Isolerproduktens typbeteckning Typgodkännandets nummer Isolerprodukten skall vid fabrik märkas enligt reglerna för CE-märkning Saint-Gobain Sweden AB, ISOVER t Bedömningsunderlag Rapport nr 6P och utlåtande nr 6P från SP. Rapport nr M-151b/15 och F.3-039a/16 från FIW, München. Prestandadeklaration TEK Kommentarer Projektering (beräkning av blandningstemperatur och hastighet på brandgaser) skall utföras av person med tillräcklig kompetens, svarande minst mot sakkunnig brand, behörighet K enligt BFS 2011:17 eller likvärdigt. Isolerprodukten förutsätts vara CE-märkt i klass A2-s1,d0 och för max användningstemperatur (maximum service temperature, MST) 520 o C enligt EN Ventilationskanaler och upphängningsanordningar förutsätts vara tillverkade enligt gällande standarder EN 1507, EN respektive EN Giltighetstid Godkännandet gäller t.o.m Certifiering Johan Åkesson Per Adolfsson Typgodkännandebevis, Projekt 5P07081 sid 2(2) Box 857, Borås, Sverige Telefon: E-post: info@sp.se Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen godkänt annat.

3 Datum/Date Vår ref/our ref HG/ST Saint-Gobain Sweden AB, ISOVER PROJEKTERINGSANVISNING Allmänt Detta dokument utgör projekteringsanvisning för isolering av samlingskanaler vid fläkt-idrift som skyddsmetod för att begränsa brandgasspridning via ventilationssystemet. Behovet av isolering baseras i detta dokument enbart på blandningstemperaturen i samlingskanalen och där andra orsaker föreligger för kravet på brandteknisk isolering, t ex imkanal från storkök, kan inte ett utförande enligt detta dokument ersätta det då tillhörande kravet. Förlopp Vid evakuering av brandgaser strömmar den varma luften genom ventilationskanalerna. Kanalerna värms upp och om temperaturen överstiger 160 C behövs isolering för att skydda omgivande byggnadsdelar så att brandspridning förhindras. Krav Yttemperaturen på isoleringen får ej överstiga 160 C. Blandningstemperatur Varje samlingskanal ska isoleras för minst den temperatur och hastighet som brandgaserna i kanalen har beräknats till. Beräkning behöver ej ske för varje del av systemet så länge som varje del isoleras på ett sätt som motsvarar en beräknad del med lika eller högre hastighet och temperatur. Verifiering av skydd mot brandspridning med denna metod är utförd för blandningstemperatur i kanal upp till 500 C. Den dimensionerande blandningstemperaturen och hastigheten kan beräknas baserat på följande indata. Indata är baserad på kraven i Boverkets allmänna regler om analytisk dimensionering (BBRAD) och är framtagen i samarbete med Bengt Dahlgren AB. - Temperatur i brandutsatt brandcell: 945 C - Vid forcerbara flöden ska brandutsatt brandcell ansättas som forcerad och övriga brandceller som oforcerade. - Eventuella brännbara don/spiskåpor i brandutsatt brandcell ansätts som att ha brunnit av och ersatts med flöde in i öppen kanal - Tryckfall är densitetsberoende och flödet från brandutsatt brandcell blir därför 2 gånger så stort vid 945 C som vid 20 C Saint-Gobain Sweden AB, ISOVER Billesholm Tel: Fax: Bankgiro: VAT: Org.nr:

4 Saint-Gobain Sweden AB, ISOVER Kanaler Ventilationskanalerna som ska skyddas kan vara cirkulära eller rektangulära plåtkanaler. Cirkulära ventilationskanaler ska vara tillverkade i enlighet med SS-EN Rektangulära ventilationskanaler ska vara tillverkade i enlighet med SS-EN Montering Monteringen av isoleringen,, utförs enligt ISOVERs arbetsanvisning. Lamellmattorna ska fästas på kanalerna genom spirallindning med mjuk varmförzinkad ståltråd. Tråden ska knopas minst en gång per isolervaruenhet eller per meter isolering. Skarvarna tejpas med ISOVERs släta aluminiumtejp med minsta bredd 72 mm. Isolertjocklek Erforderliga isolertjocklekar är framräknade med hänsyn till blandningstemperatur, kanaldimension, flödeshastighet. Tjocklek för isoleringen visas i tabellen nedan: Isolertjocklek för cirkulära ventilationskanaler med diameter Ø 500 mm och rektangulära ventilationskanaler med yttermått 500 mm X 500 mm. Flödeshastighet (m/s) Blandningstemperatur ( C) Isolertjocklek (mm) Saint-Gobain Sweden AB, ISOVER Billesholm Tel: Fax: Bankgiro: VAT: Org.nr:

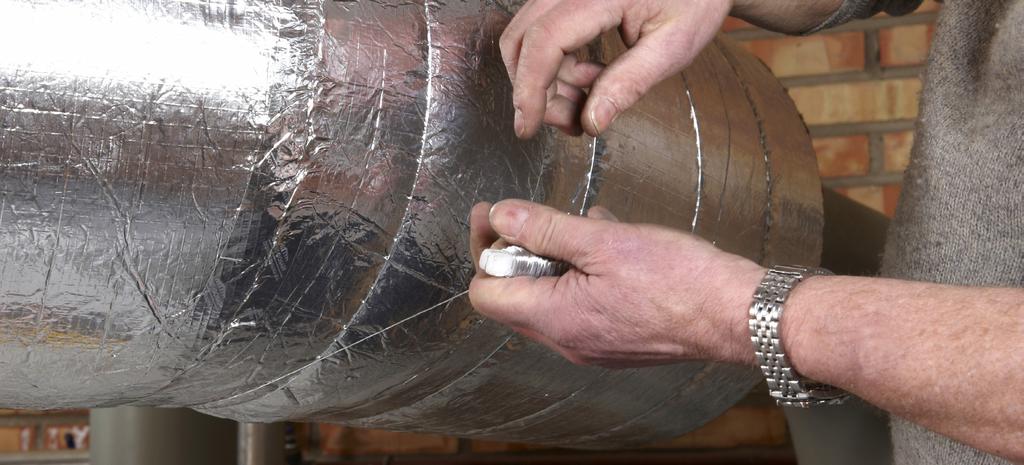

5 CLIMCOVER Lamella och CR Arbetsanvisning Isolera med CLIMCOVER Lamella och CLIMCOVER CR CLIMCOVER Lamella och CLIMCOVER CR kan monteras på olika sätt beroende på vilket objekt som ska isoleras och vilken funktion isoleringen ska fylla. Metoderna kombineras med tejpning av skarvarna om det ska vara en kondensisolering. Använd ISOVER Aluminiumtejp med bredd 75 mm. Det är mycket viktigt att du trycker hårt med exempelvis en plastspatel, längs hela tejpskarven. Saint-Gobain Sweden AB, ISOVER (MIA). Spirallindning med förzinkad ståltråd som knopas minst en gång per enhet. Tryck hårt längs tejpen med plastspatel eller dylikt. OBS! Tejpen är till för att försluta skarven och inte för att ta upp mekaniska spänningar. Därför får tejpen aldrig ersätta bandning eller spirallindning. Använd endast ISOVERs utprovade tejp. Då uppfyller konstruktionen brandkravet för A2-s1, d0. Bandning med minst tre band per mantellängd.
