BRF LINKÖPINGSHUS NR 42 BALKONG- OCH ALTANINGLASNING

Transkript

1 Brandskyddsbeskrivning BRF LINKÖPINGSHUS NR 42 BALKONG- OCH ALTANINGLASNING BYGGHANDLING UPPDRAG:

2 Uppdrag: , BRF Linköpingshus nr 42 Balkongbyggnad Titel på rapport: Status: Brandskyddsbeskrivning - BRF Linköpingshus nr 42 Balkong- och altaninglasning Bygghandling Datum: Medverkande Beställare: Riksbyggen BRF Linköpingshus Nr 42 Kontaktperson: Noureddine Moussaoui Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Olof Axelsson, Brandingenjör Johannes Björkman, Brandingenjör Magnus Åkerlind, Brandingenjör Revideringar Version Datum Status Handläggare A Bygghandling JBK Tyréns AB Tel: Säte: Stockholm Org.Nr:

3 Innehållsförteckning 1 Inledning Syfte och omfattning Tillgängligt underlag Dimensionerande förutsättningar Byggnadsbeskrivning Påverkan på befintliga byggnader Dimensioneringsmetod Verksamhetsklasser och dimensionerande personantal Brandteknisk byggnadsklass och brandbelastning Brandfarliga varor Räddningstjänstens insatstid Gångavstånd till utrymningsväg Utformning av utrymningsvägar Definition av utrymningsvägar Dörr i utrymningsväg Passivt brandskydd Material, ytskikt och beklädnader Rörisolering Brandcellsindelning Generella krav på ytterväggar Särskilda krav på tätt placerade ytterväggar Inglasade balkonger och uterum Taktäckning Uppvärmningsanordningar Bärande konstruktioner Ventilationsbrandskydd Skyddsmetod Takgenomföringar Imkanal Brandtekniska installationer Brandvarnare Åtgärder för räddningstjänstens insatsmöjligheter Räddningsväg Tillträdesvägar för räddningstjänstens insats (11)

4 8.3 Markbrandpost Intyg för sakkunnigutlåtande Planer för drift och underhåll Bilaga 1 Principskisser brandskydd (11)

5 1 Inledning Tyréns AB har på uppdrag av Riksbyggen upprättat en brandskyddsbeskrivning för Linköpingshus nr 42. Brandskyddsbeskrivningen är upprättad av brandingenjör Johannes Björkman och kvalitetsgranskad av brandingenjör Magnus Åkerlind. Brandskyddet är projekterat enligt: Boverkets Byggregler, BBR 19, BFS 2011:6 med ändringar till och med BFS 2011:26 (BBR) Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder (eurokoder), BFS 2011:10 (EKS) Denna brandskyddsbeskrivning är ej avsedd att fungera som fristående handling för de brandtekniska åtgärderna i byggnaden utan dokumentationen ska läsas parallellt med övriga relevanta handlingar från respektive disciplin. 1.1 Syfte och omfattning Denna brandskyddsbeskrivning har upprättats enligt BBR avsnitt 5:12 och omfattar radhus i Brf Linköpingshus 42 i Linköping. Brandskyddsbeskrivningen har upprättats i samband med ändring av byggnaden, då balkonger och altaner ska glasas in. Ändringen medför ej följdkrav. Ändringen innebär inte avsevärd förlängning av byggnadens brukstid eller att användningen inte ändras väsentligt. 1.2 Tillgängligt underlag A-ritningar, Bygglovshandling, Upprättad av art & architecture, 14 september Dimensionerande förutsättningar I detta avsnitt redovisas dimensionerande förutsättningar som ligger till grund för de utföranden som redovisats i brandskyddsbeskrivningen. 2.1 Byggnadsbeskrivning Byggnaderna är radhus med ett till två plan utan källare och vind. Verksamheten i byggnaden utgörs av bostäder. Byggnadens stomme förutsätts bestå av en kombination av tegel och lättregelstomme. Fasader består av tegel med sektioner av trä och yttertak har obrännbar taktäckning. 2.2 Påverkan på befintliga byggnader Ändringen bedöms ej medföra någon förändrad intilliggande byggnader på annan tomt. 2.3 Dimensioneringsmetod Det byggnadstekniska brandskyddet har utformats med förenklad dimensionering enligt BBR 5:111. 5(11)

6 2.4 Verksamhetsklasser och dimensionerande personantal Lokalerna inrymmer endast bostäder i verksamhetsklass 3 för vilka personantalet ej är dimensionerande. 2.5 Brandteknisk byggnadsklass och brandbelastning Byggnaden förutses vara utförd i den brandtekniska byggnadsklassen Br2. Ombyggnationen utförs motsvarande denna klass. Byggnaden dimensioneras för maximal brandbelastningen 800 MJ/m Brandfarliga varor Hantering av brandfarlig vara i lokalerna har ej tagits i beaktande vid den brandtekniska dimensioneringen. 2.7 Räddningstjänstens insatstid Räddningstjänstens insatstid till byggnaden understiger normal insatstid, 10 minuter. Inga ytterligare åtgärder krävs därmed. Räddningstjänsten förväntas inte medverka vid utrymning av byggnaden. 2.8 Gångavstånd till utrymningsväg Maximalt tillåtet gångavstånd för byggnaden är 45 m. Vid beräkning av sammanfallande gångväg har multiplikationsfaktor 1,5 använts och vid höjdskillnad har multiplikationsfaktor 4 använts. 3 Utformning av utrymningsvägar 3.1 Definition av utrymningsvägar I byggnaden utgör följande utrymmen utrymningsvägar: Huvudentré Balkongdörr/franskt fönster på plan Dörr i utrymningsväg Dörröppningar i utrymningsväg förutsätts vara utformade enligt nedan: Placering Fri bredd och höjd* Beslagning Slagriktning Övrigt 800 x 2000 mm Nyckel eller Trycke eller Vred + Trycke Valfri *Dörrblad och dylikt får ej inkräkta på detta mått. 6(11)

7 4 Passivt brandskydd 4.1 Material, ytskikt och beklädnader Tabellen nedan listar krav på material, ytskikt och beklädnader som gäller för Br2-byggnader. För mindre byggnadsdelar kan ytskikt utformas i lägre brandteknisk klass dock lägst brandteknisk klass D-s2,d0. Yta Ytskiktsklass Underlag Generellt Tak C-s2,d0 A2-s1,d0 eller beklädnad i klass K 210/B-s1,d0 Vägg D-s2,d0 Golv --- Byggnaden förutsätts uppfylla ovanstående krav. 4.2 Rörisolering Den sammanlagda exponerade omslutningsarean på rörinstallationer förutsätts vara mindre än 20 % av angränsande vägg- och takyta och ytskikt på rörisolering kan då utföras med lägst följande klasser: CL-s3,d0 där omgivande ytor har kravet C-s2,d0. DL-s3,d0 där omgivande ytor har kravet D-s2,d Brandcellsindelning Tabellen nedan redovisar byggnadens brandcellsindelning. Utrymme Respektive bostad i Vk3 Brandteknisk klass EI60 Byggnaden förutsetts vara uppförd enligt gällande regelverk med korrekt utförda brandcellsgränser. 4.4 Generella krav på ytterväggar Fasadbeklädnad består av tegel och trä vilket uppfyller kravet om brandteknisk klass D-s2,d Särskilda krav på tätt placerade ytterväggar Avståndet mellan byggnaderna och byggnader på annan fastighet antags vara över 8 meter. 4.6 Inglasade balkonger och uterum Vid inglasning av balkonger gäller att balkonger ska avskiljas i brandteknisk klass E30 alternativt med horisontellt skyddsavstånd på mer än 3 meter och ett vertikalt skyddsavstånd på 0,5 m mellan parallella ytor. Minsta avstånd mellan två inglasade balkonger är drygt 3 meter vilket innebär att balkongerna kan utföras utan brandteknisk avskiljning. För inglasning av altaner finns fyra olika alternativ, vilka framgår av bilaga Brandskyddsskisser. Brandtekniskt gäller samma krav för samtliga de inglasade alternativen. 7(11)

8 Inglasade altaner ska avskiljas i den brandtekniska klassen E30, för att minska risken för brandspridning mellan brandceller (bostäderna). Avskiljningen ska ligga mellan altanerna och omfattar inte altanens framkant (ut mot trädgården). 4.7 Taktäckning Taktäckningen består av obrännbart material. Taktäckning på altaner kan utföras med material i lägst brandteknisk klass E. 4.8 Uppvärmningsanordningar Ombyggnationen påverkar ej uppvärmningsanordningen i den befintliga byggnaden. Skydd mot uppkomst av brand i samband med uppvärmning av byggnaden beaktas ej i denna dokumentation. 5 Bärande konstruktioner Befintliga bärverk förutsätts vara utförda i nedanstående klass. Bärverk som stabiliserar brandcellsavskiljande byggnadsdelar ska uppfylla samma klass som denna byggnadsdel. Byggnadel Vertikalt Horisontellt Bärverk i brandcellsgräns Klass R30 R30 R60 6 Ventilationsbrandskydd Brandgasspridning via ventilationssystemet ska förhindras mellan brandceller. 6.1 Skyddsmetod Skydd mot brand- och brandgasspridning mellan brandceller uppnås genom att luftbehandlingsinstallationerna är separata, hela vägen till det fria, för varje brandcell. 6.2 Takgenomföringar Vid passage av brännbar takkonstruktion ska takgenomföringen utföras som brandklassad eller brandisolerad i brandteknisk klass EI 30. Takgenomföring förutsätts uppfylla detta krav. 6.3 Imkanal Imkanaler förutsätts uppfylla nedanstående krav. Imkanal ska vara utförd i lägst brandteknisk klass EI 15 alternativt klass E 15 och med ett skyddsavstånd till brännbara material på minst 30 mm. Anslutningsdon till imkanaler ska vara utformad med material i lägst brandteknisk klass E. Kanaler och anslutningsdon kan placeras mot brännbart material vid genomgång av hyllor eller skåpsidor. Även ovansidan och andra mindre delar av ytterhöljet till spisfläktar kan placeras mot brännbart material. 8(11)

9 Vertikalt skyddsavstånd från ovansidan av elektrisk spis till brännbart material eller spisfläkt ska vara minst 500 mm. 7 Brandtekniska installationer 7.1 Brandvarnare Bostäderna ska vara utrustade med brandvarnare utformade enligt SS-EN Brandvarnare ska vara placerade på varje våningsplan utanför sovrum i anslutning till trappa. 8 Åtgärder för räddningstjänstens insatsmöjligheter 8.1 Räddningsväg Byggnaden är tillgänglig via det befintliga gatunätet. 8.2 Tillträdesvägar för räddningstjänstens insats Räddningstjänstens angreppsvägar är desamma som utrymningsvägarna. Angreppsvägarna är placerade mindre än 50 m från lämplig uppställningsplats för räddningstjänstfordon. 8.3 Markbrandpost Markbrandposter ska finnas i sådan omfattning att avståndet mellan släckbil och brandpost aldrig överstiger 75 m. Befintligt brandpostnät förutsätts täcka den befintliga byggnaden. 9(11)

10 9 Intyg för sakkunnigutlåtande Samtliga åtgärder som beskrivs i brandskyddsbeskrivningen bör ingå som kontrollpunkter i kontrollplan enligt PBL. Nedanstående intyg krävs särskilt för att ett sakkunnigintyg skall kunna utfärdas: Åtgärd Intyg Ansvarig Kontrollerat (datum) Intyg upprättat Brandcellsbegränsande byggnadsdelar Intyg över att brandavskiljande konstruktion mellan altaner uppfyller de föreskrivna kraven i denna dokumentation. Brandskyddsdokumentation Brandskyddsdokumentation som relationshandling skall upprättas när byggnaden är färdig. Tyréns AB 10(11)

11 10 Planer för drift och underhåll Drift- och underhållsplaner skall finnas för byggnaden och bör omfatta följande: Brandvarnare Dörr i och till utrymningsväg Håltagningar i brandcellsgränser Vägg i brandcellsgräns Årsvis Kvartalsvis Årsvis Årsvis Bilaga 1 Principskisser brandskydd 11(11)

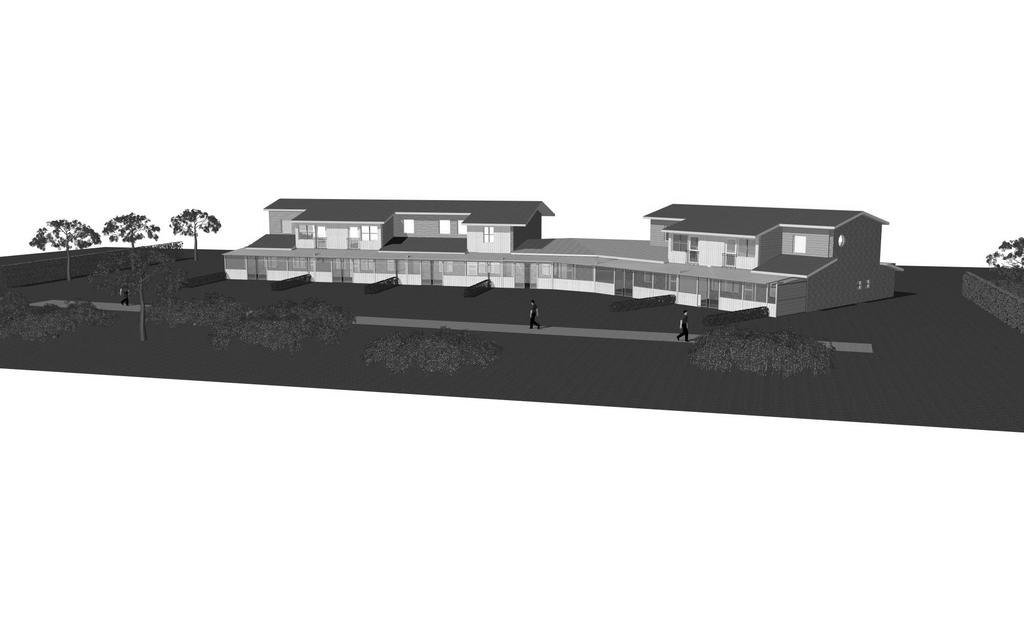

12 hus 12. hus 11 skärmvägg mellan lägenheter i fullhöjd panel lika övrig panel på huskropp likväl färgsättning. illustration hus 11 och hus fasad mot trädgård hus 11. ANMÄRKNINING. skjutdörrar skjutdörrar skjutdörrar skjutdörrar Brandavskiljande vägg E30 mått lägenhets indelning mått lägenhets indelning mått lägenhets indelning mått lägenhets indelning färgsättning paneler,skärmväggar etc.utföres enl. av styrelsen fastslagen färgkulörerer. indelning av uterums storlek sker vid varje lägenhets skiljevägg. markplan hus 12. Uppdrag: Datum: öppningsbart glasparti öppningsbart glasparti öppningsbart glasparti öppningsbart glasparti BYGGLOVSHANDLING SKALA 1: ,62 mm 3 111,59 mm 7 352,11 mm 0 1 METER vån.plan 2 med balkong hus 12. Skyddsavstånd >3 m art & architecture leif.e.boman vasavägen 1, linköping earth.art@bredband.net rit.leif.e.boman Linköping 14 september 2012 FÖRSLAG till inglasat uterum och inglasning av balkong Kvarteret Importgodset Lilla Mjärdevi Inom Linköpings Kommun PLANER, FASADER,ILLUSTRATION Skala 1:100 Mått i m.m A2

13 hus 12. hus 11 skärmvägg mellan lägenheter i fullhöjd panel lika övrig panel på huskropp likväl färgsättning. illustration hus 11 och hus 12. fasad mot trädgård hus 12. indelning av uterums storlek sker vid varje lägenhets skiljevägg. mått lägenhets indelning mått lägenhets indelning mått lägenhets indelning mått lägenhets indelning skjutdörrar skjutdörrar skjutdörrar ANMÄRKNINING. färgsättning paneler,skärmväggar etc.utföres enl. av styrelsen fastslagen färgkulörerer. markplan SKALA 1: METER BYGGLOVSHANDLING art & architecture leif.e.boman vasavägen 1, linköping earth.art@bredband.net FÖRSLAG till inglasat uterum och inglasning av balkong Kvarteret Importgodset Lilla Mjärdevi Inom Linköpings Kommun rit.leif.e.boman Linköping 14 september 2012 PLANER, FASADER,ILLUSTRATION Skala 1:100 Mått i m.m A1

14 gavelfasad "Vinkelhus". N trädgårds fasad"vinkelhus". gavelfasad "Vinkelhus" skjutdörrar skjutdörrar skjutdörrar skjutdörrar mått lägenhets indelning mått lägenhets indelning mått lägenhets indelning mått lägenhets indelning indelning av uterums storlek sker vid varje lägenhets skiljevägg. markplan "Vinkelhus". SKALA 1: METER skjutdörrar skjutdörrar mått lägenhets indelning mått lägenhets indelning indelning av uterums storlek sker vid varje lägenhets skiljevägg. BYGGLOVSHANDLING art & architecture leif.e.boman vasavägen 1, linköping earth.art@bredband.net rit.leif.e.boman Linköping 14 september 2012 FÖRSLAG till inglasat uterum och inglasning av balkong Kvarteret Importgodset Lilla Mjärdevi Inom Linköpings Kommun PLANER, FASADER,ILLUSTRATION Skala 1:100 Mått i m.m A3

15 balkong fasad mot trädgård Inglasade altanrum gavelfasad. Inglasad altanrum fasad mot trädgård Inglasade altanrum Inglasad altanrum gavelfasad. balkong fasad mot trädgård Inglasade altanrum med bröstning panel gavelfasad. Inglasad altanrum med bröstning panel fasad mot trädgård delvist Inglasade altanrum med bröstning panel delvist Inglasade altanrum med bröstning panel gavelfasad. SKALA 1: METER BYGGLOVSHANDLING art & architecture leif.e.boman vasavägen 1, linköping earth.art@bredband.net FÖRSLAG till inglasat uterum och inglasning av balkong Kvarteret Importgodset Lilla Mjärdevi Inom Linköpings Kommun rit.leif.e.boman ALTERNATIVA UTERUM / PLATSER A5
