1 Stadsbyggnadskontoret inkom 2OM 2 2 Keg. Dk: Henrikssons brandkonsult Henrikssons brandkonsult do Karl Henriksson Smedstabergsvägen Huddinge tel epost : henrikssons.brandkonsult@gmail.com Enskild firma säte i AB-län org nr Innehar F-skattesedel och momsregistrering. Brandskyddsdokumentation studio kv Skebo 2 Fagerstagatan 21 Lunda industriområde Stockholm. Uppdragsgivare: Stockholm Studios AB Andreas Printz , Torkild Michaelsen , Johan Lindewald Brandsskyddsdokumentation (relationshandling) avseende hyresgästanpassning från lager till inspelningsstudio. Besök på plats har skett. Beskrivningen har granskats av annan brandsakkunnig från annat företag (RA Brandskydd).

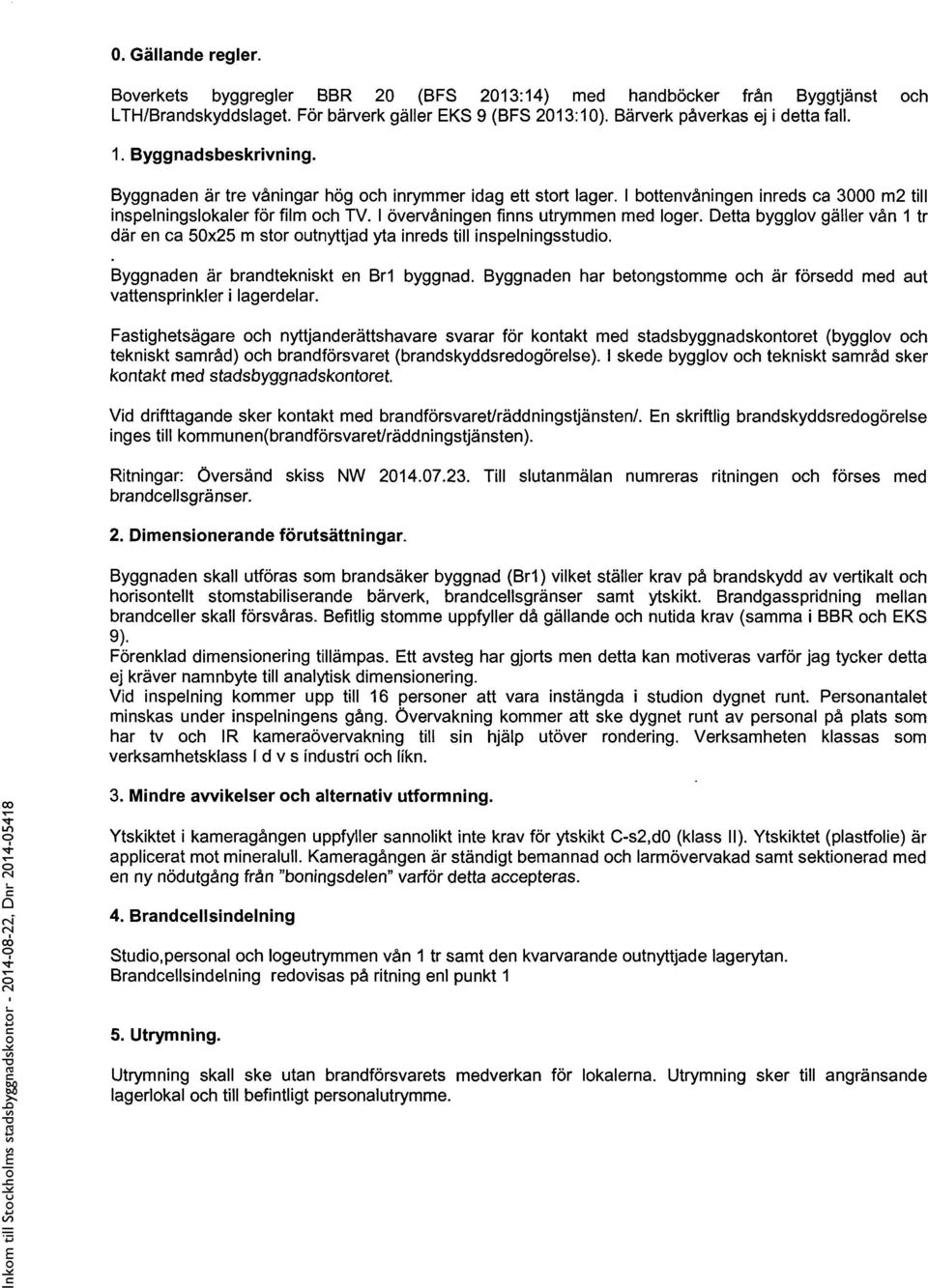

2 0. Gällande regler. Boverkets byggregler BBR 20 (BFS 2013:14) med handböcker från Byggtjänst och LTH/Brandskyddslaget. För bärverk gäller EKS 9 (BFS 2013:10). Bärverk påverkas ej i detta fall. Byggnadsbeskrivning. Byggnaden är tre våningar hög och inrymmer idag ett stort lager. I bottenvåningen inreds ca 3000 m2 till inspelningslokaler för film och TV. I övervåningen finns utrymmen med loger. Detta bygglov gäller vån 1 tr där en ca 50x25 m stor outnyttjad yta inreds till inspelningsstudio. Byggnaden är brandtekniskt en Br1 byggnad. Byggnaden har betongstomme och är försedd med aut vattensprinkler i lagerdelar. Fastighetsägare och nyttjanderättshavare svarar för kontakt med stadsbyggnadskontoret (bygglov och tekniskt samråd) och brandförsvaret (brandskyddsredogörelse). I skede bygglov och tekniskt samråd sker kontakt med stadsbyggnadskontoret. Vid drifttagande sker kontakt med brandförsvaret/räddningstjänsten/. inges till kommunen(brandförsvaret/räddningstjänsten). En skriftlig brandskyddsredogörelse Ritningar: översänd skiss NW Till slutanmälan numreras ritningen och förses med brandcellsgränser. Dimensionerande förutsättningar. Byggnaden skall utföras som brandsäker byggnad (Br1) vilket ställer krav på brandskydd av vertikalt och horisontellt stomstabiliserande bärverk, brandcellsgränser samt ytskikt. Brandgasspridning mellan brandceller skall försvåras. Befitlig stomme uppfyller då gällande och nutida krav (samma i BBR och EKS 9). Förenklad dimensionering tillämpas. Ett avsteg har gjorts men detta kan motiveras varför jag tycker detta ej kräver namnbyte till analytisk dimensionering. Vid inspelning kommer upp till 16 personer att vara instängda i studion dygnet runt. Personantalet minskas under inspelningens gång. övervakning kommer att ske dygnet runt av personal på plats som har tv och IR kameraövervakning till sin hjälp utöver rondering. Verksamheten klassas som verksamhetsklass Idvs industri och likn. Mindre avvikelser och alternativ utformning. Ytskiktet i kameragången uppfyller sannolikt inte krav för ytskikt C-s2,d0 (klass II). Ytskiktet (plastfolie) är applicerat mot mineralull. Kameragängen är ständigt bemannad och larmövervakad samt sektionerad med en ny nödutgång från "boningsdelen" varför detta accepteras. Brandcellsindelning Studio,personal och logeutrymmen vån 1 tr samt den kvarvarande outnyttjade lagerytan. Brandcellsindelning redovisas på ritning en1 punkt 1 5. Utrymning. Utrymning skall ske utan brandförsvarets lagerlokal och till befintligt personalutrymme. medverkan för lokalerna. Utrymning sker till angränsande

3 Utrymningsväg skall vara minst 0,8 m bred och ha dörr med min dagermått 0,8. Dörr skall vara lätt öppningsbar utan nyckel eller redskap. Detta är grundkravet. Sker låsning med tillhållarlås eller motsvarande skall koppling ske över s k väsentlig funktion för att säkerställa utrymning i driftläge. Detta gäller även invändiga dörrar r som leder till utgång. Gångavstånd till utrymningsväg (utgång eller annan brandcell) skall vara max 45 m med straffräkning 1,5 gånger av sträcka som måste gås till brytpunkt. Gångavstånd klaras. En brandtekniskt avskild nödutgång tvärs kameragången har tillkommit från inspelningsdelen. En trappa leder ner till studio 2. Skydd mot brandspridning inom brandcell. I en byggnaden utförs tak av obrännbart material (A2-s1,d0) eller så skyddas brännbara tak med tändskyddande beklädnad. (K210/B-sl,d0 med ytskikt klass I (B-sl,d0). Väggytor får ha ytskikt klass (Il) C-s2,d0 på väggar. Ytskikt i kameragången är felaktigt men kompenseras av larm, rondering och en sektionerad utgång som bryter kameratunneln.befintliga material och ytskikt utan anmärkning. Skydd mot brand och brandgasspridning mellan brandceller. Byggnaden indelas i ett antal brandceller. och foaje. Fläktrummen är egna brandceller. Brandcellsgräns är El 60 och Xdim 60 minuter (ventilationsbrandskydd). BBR har två kravnivåer på brandgasspridning (täthet) och det lägre kravet att försvåra brandgasspridning gäller. Dörrar i brandcellsgräns kan utföras i lägst klass El 30-C eller E 30-C. Ställs dörrar upp krävs stängning via dörrmagnet/rökdetektorer. Vid strömaybrott skall dörr förbli tillhållen men gå att öppna manuellt. Skydd mot brandspridning mellan byggnader. Byggnaden är friliggande och ändring av verksamhet påverkar ej nuvarande acceptabla brandskyddskrav. Brandbelastningen påverkas ej. Brandgasventilation och Ventilation. Brandgasventilation kan ske via befintliga fönsteröppningar och ljusinsläpp i tak. Kök utgörs av pentry varför krav på imkanal ej ställs. Installeras kök krävs imkanal i klass El 15. Byggs större kök (mer än 30 mål/dag) krävs imkanal i klass El 60. Enligt uppgift hämtas cateringmat vid större evenemang och produktioner. Uppvärmningsanordningar. Uppvärmning förutsätts ske genom fjärryärme e d varför denna fråga ej tas upp här.

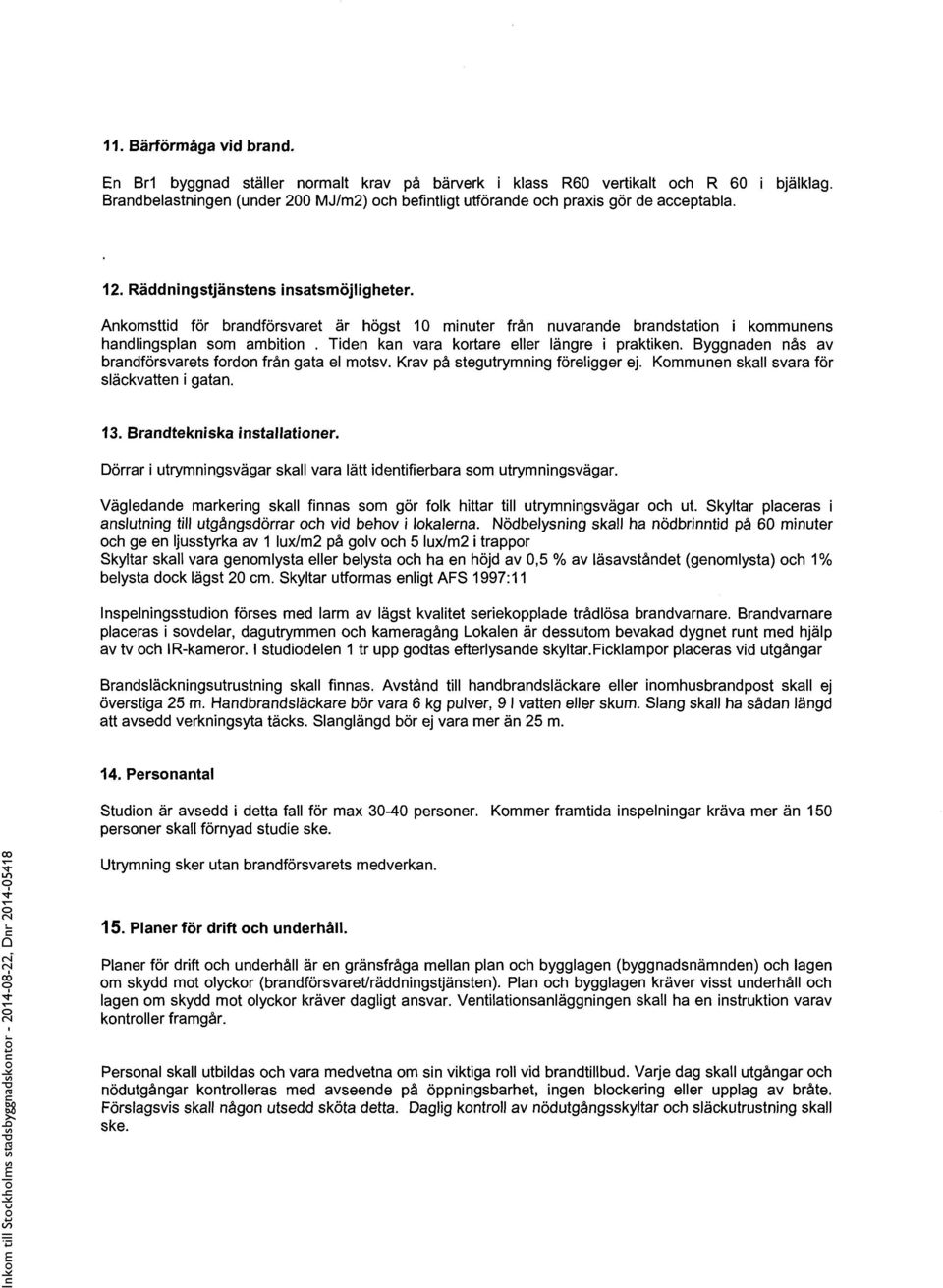

4 Bärförmåga vid brand. En Br1 byggnad ställer normalt krav på bärverk i klass R60 vertikalt och R 60 i bjälklag. Brandbelastningen (under 200 MJ/m2) och befintligt utförande och praxis gör de acceptabla. Räddningstjänstens insatsmöjligheter. Ankomsttid för brandförsvaret är högst 10 minuter från nuvarande brandstation i kommunens handlingsplan som ambition. Tiden kan vara kortare eller längre i praktiken. Byggnaden nås av brandförsvarets fordon från gata el motsv. Krav på stegutrymning föreligger ej. Kommunen skall svara för släckvatten i gatan. Brandtekniska installationer. Dörrar i utrymningsvägar skall vara lätt identifierbara som utrymningsvägar. Vägledande markering skall finnas som gör folk hittar till utrymningsvägar och ut. Skyltar placeras i anslutning till utgångsdörrar och vid behov i lokalerna. Nödbelysning skall ha nödbrinntid på 60 minuter och ge en ljusstyrka av 1 lux/m2 på golv och 5 lux/m2 i trappor Skyltar skall vara genomlysta eller belysta och ha en höjd av 0,5 % av läsavståndet (genomlysta) och 1% belysta dock lägst 20 cm. Skyltar utformas enligt AFS 1997:11 Inspelningsstudion förses med larm av lägst kvalitet seriekopplade trådlösa brandvarnare. Brandvarnare placeras i sovdelar, dagutrymmen och kameragång Lokalen är dessutom bevakad dygnet runt med hjälp av tv och IR-kameror. I studiodelen 1 tr upp godtas efterlysande skyltar.ficklampor. placeras vid utgångar Brandsläckningsutrustning skall finnas. Avstånd till handbrandsläckare eller inomhusbrandpost skall ej överstiga 25 m. Handbrandsläckare bör vara 6 kg pulver, 9 I vatten eller skum. Slang skall ha sådan längd att avsedd verkningsyta täcks. Slanglängd bör ej vara mer än 25 m. Personantal Studion är avsedd i detta fall för max personer. Kommer framtida inspelningar kräva mer än 150 personer skall förnyad studie ske. Utrymning sker utan brandförsvarets medverkan. Planer för drift och underhåll. Planer för drift och underhåll är en gränsfråga mellan plan och bygglagen (byggnadsnämnden) och lagen om skydd mot olyckor (brandförsvaret/räddningstjänsten). Plan och bygglagen kräver visst underhåll och lagen om skydd mot olyckor kräver dagligt ansvar. Ventilationsanläggningen skall ha en instruktion varav kontroller framgår. Personal skall utbildas och vara medvetna om sin viktiga roll vid brandtillbud. Varje dag skall utgångar och nödutgångar kontrolleras med avseende på öppningsbarhet, ingen blockering eller upplag av bråte. Förslagsvis skall någon utsedd sköta detta. Daglig kontroll av nödutgångsskyltar och släckutrustning skall ske.

5 Utrymningslarm och självstängande dörrar skall kontrolleras förslagsvis en gång per kvartal.. Utrymningslarm kontrolleras enligt brandskyddsföreningens regler ovan. Detta skall journalföras. Systematiskt brandskyddsarbete skall bedrivas av fastighetsägaren och nyttjanderättshavaren (hyresgäst). Material kan laddas ner från storstockholms brandförsvar eller Denna lokal kräver brandskyddsgranskning för varje produktion eller tillställning då förhållandena ändras avsevärt. Detta kan utföras av egen personal med kunskap om byggregler för samlingssalar eller av brandkonsult. Personalen skall utbildas och ha fastställda uppgifter vid brand. Ev väktare skall ha motsvarande kunskaper och kunna lokaliteterrna. Vid varje inspelning skall deltagare och produktionspersonal instrueras. 16. Kontrollplan. Brandcellsindelning. Redovisas på ritning. Brandcellsgränser bygg (väggar och dörrar irrld lås) redovisas. Montage och prov av brandvarnare. Montage av trappa till studio 2. Obs brandcellsgräns mellan planen. Instruktion (utbildning) av personal och deltagare. 17. Brandskydd under ombyggnad. Ombyggnaden torde inte påverka övriga hyresgäster och verksamheter. Vid ombyggnadens färdigställande skall ovanstående punkter kontrolleras. En relationshandling upprättas. Vidare skall utrymningsskyltar, och utrymningsmöjligheter inkl låsning kontrolleras. Huddinge Karl Henriksson Brandingenjör.
