1 9 INVENTERING BEFINTLIGT Antal sidor: 20 : Roman Marciniak Göteborg BENGT DAHLGREN AB GÖTEBORG LINKÖPING MALMÖ STOCKHOLM BENGT DAHLGREN AB BENGT DAHLGREN LINKÖPING AB BENGT DAHLGREN MALMÖ AB BENGT DAHLGREN STOCKHOLM AB Victor Hasselblads gata V FRÖLUNDA Telefon Telefax Org. nr: Runstensgatan LINKÖPING Telefon Telefax Org. nr: Sallerupsvägen MALMÖ Telefon Telefax Org. nr: Romansvägen NACKA Telefon Telefax Org. nr:

2 2 INNEHÅLLSFÖRTECKNING SID DOKUMENTINFORMATION 4 Brandskyddsbeskrivning 4 Ritningar 4 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR Byggnad samt byggbeskrivning KLASSIFICERING av lokaler brandbelastning Byggnadens läge Räddningstjänstens insats Regelverk Mindre avvikelser och alternativ utformning 6 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING Generell brandcellsindelning Brandcellsskiljande väggar och bjälklag Brandcellsskiljande dörrar Brandcellsskiljande glaspartier Hiss Fläktrum Gradänger Genomföringar i brandcellsskiljande byggnadsdel 9 3 YTSKIKT Tak, väggar och golv Taktäckning Ytskikt på ytterväggar 9 4 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER 9 5 BÄRFÖRMÅGA VID BRAND Bärverk 9 6 SKYDD MOT UPPKOMST AV BRAND - UPPVÄRMNINGSANORDNINGAR 10 7 UTRYMNING Tillgång till/redovisning av utrymningsvägar Utrymningsdimensionering Personantal Gångavstånd till och i utrymningsväg Passagemått och dörrar i utrymningsväg / framkomlighet Fönster i utrymningsväg Låsning Möbler/belamring Utrustning 13 8 LUFTBEHANDLINGSINSTALLATIONER Systembeskrivning Skydd mot brandgasspridning Skydd mot brandspridning Montering/ Material Imkanal 14 9 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION Inomhusbrandposter/handbrandsläckare Brandgasventilation av trapphus Brandgasventilation av ljusgård ÖVRIGA BRANDTEKNISKA INSTALLATIONER Brand- och utrymningslarm 15

3 3 INNEHÅLLSFÖRTECKNING SID 10.2 Vägledande markeringar Allmänbelysning och nödbelysning Utrymningsplaner och Skyltning ANORDNINGAR FÖR RÄDDNINGSTJÄNSTEN BRANDFARLIG VARA LAG OM SKYDD MOT OLYCKOR KONTROLL- OCH UNDERHÅLLSRUTINER ÅTGÄRDSPROGRAM Trygg Utrymning: Brandcellsindelning- skydd mot brand- och brandgasspridning Ventilation: 20

4 4 DOKUMENTINFORMATION Vår beställare i detta projekt är Akademiska Hus. Denna dokumentation omfattar hela byggnaden. Denna handling redovisar endast befintligt brandskydd och belyser eventuella brister i syfte att uppfylla mininivå av brandskyddet. Vid eventuell ombyggnad /ändring skall den uppfylla kraven i BBR10. RITNINGAR Beskrivningen utgör tillsammans med följande ritningar en samlad handling av brandskyddet. Ritningar är upprättade av Galleriet AB. RITN. NR RITNINGENS BENÄMNING DATUM REV. DATUM B 305:00-05 Brandritning Kontrollerad av Robert Larsson Brandingenjör. Revidering Datum Anmärkning Författare Kontrollerad av Inventering befintligt brandskydd RM RL

5 5 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR I detta avsnitt beskrivs de förutsättningar som är dimensionerande för utformningen av byggnadens brandskydd. Eventuella framtida förändringar av dessa förutsättningar kommer således innebära att utformningen av brandskyddet måste beaktas och vid behov kompletteras. 1.1 BYGGNAD SAMT BYGGBESKRIVNING Arkitektur är sammanbyggd med 4 byggnadskroppar, i byggnadens mitt är en kringbyggd ljusgård förlagd. Ljusgården har försetts ned ett glastak. Inom ljusgården förekommer utställning av husmodeller i varierande omfattning. Byggnaden är sammanbyggd med Väg och Vatten I mot söder. Byggnaden består av 5 plan, med fläktrum och teknikutrymmen på vinden samt i källarplanet. Källarplanet, inrymmer städcentral, omklädningsrum, fläktrum, förråd, en större studio med tillhörande kontor,video och labblokaler, bibliotekets arkiv som är inrymt i skyddsrum, nedre delen av forskar hallen, nedre delen av modellateljéer samt ett cafe/uppehållsrum för studenterna. Entréplan består av forskarhallens övreplan, biblioteket, 3 st hörsalar, modellateljéer samt en större slöjd verkstad. Plan 2 plan 5 inrymmer konferensrum, lektionssalar, cad/ritrum, datasalar, kontor, seminarierum, förråd samt personalutrymmen med tillhörande pentry. Byggnaden är utförd i brandteknisk klass Br1. Verksamheten är högskoleutbildning samt forskning inom arkitektur. Personer som vistas i byggnaden förutsätts ha relativ god lokalkännedom, dock inte om hela byggnaden. Lokalerna är inte avsedda för övernattande personer. Vilrum finns. 1.2 KLASSIFICERING AV LOKALER Följande lokaler klassas som: Utrymningsvägar Samtliga trapphus

6 6 1.3 BRANDBELASTNING Brandbelastningen förutsätts understiga 200 MJ/m 2 vilket får förutsättas för denna verksamhet (kontor/personalutrymmen/uppehållsrusverksamhet etc.) där vissa snickerilokaler, modellateljéer, bibliotek med tillhörande arkiv kan ha en högre brandbelastning. 1.4 BYGGNADENS LÄGE Byggnaden ligger mer än fyra meter från tomtgräns. Tomten är belägen inom koncentrerad centrumbebyggelse. 1.5 RÄDDNINGSTJÄNSTENS INSATS Räddningstjänstens insats kan förväntas inom normal insatstid, det vill säga inom 10 minuter. Utrymningsdimensioneringen förutsätter inte medverkan av räddningstjänstens stegutrustning för utrymning. 1.6 REGELVERK Vid ombyggnad/ändring: Delar som ändras skall uppfylla BÄR Allmänna råd 1996:4, ändrad genom 2004:1, aktuella delar i Boverkets byggregler, BFS 1993:57 med ändringar t.o.m. BFS 2002:19 (BBR 10) samt BVL och BVF. Dessutom gäller tillämpliga delar av Arbetsmiljöverkets föreskrifter (AFS), BEX s föreskrifter, Statens Räddningsverks föreskrifter (SRVFS) samt Lagen om skydd mot olyckor (LSO) med föreskrifter (FSO). I denna dokumentation redovisas krav i dessa skrifter avseende vägledande markeringar, nödbelysning, handbrandsläckare och utrymningsplaner. 1.7 MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING Inga för Bengt Dahlgren AB kända avsteg från gällande föreskrifter har gjorts.

7 7 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING 2.1 GENERELL BRANDCELLSINDELNING Brandceller redovisas i detalj på brandskyddsritningar /1/. Utrymmen som är utförda som egna brandceller är: Källarplan: - Skyddsrummen (ej ventilations tekniskt) - Studion i källarplan med tillhörande kontor/video/personal/labblokaler - Teknikutrymmen; fläkt, förråd, - Modell/metall/ grafiklabb med personalutrymmen - Städcentralen - Utrymningskorridor (ej vent.tek) - Biblioteksarkiv inrymt i skyddsrum - Forskarhall nederplan - Ventilationsschakt - Respektive trapphus Entréplan: - Forskarhall - Hörsalar - Bibliotek - Träverkstaden - Ateljéerna - Ljusgården tillsammans med cafe på plan 0 Plan 2 och plan 4 hela våningsplanen är egen brandcell. Plan 3 våningsplanet är uppdelat i två brandceller. Plan 5 våningsplan utgör en brandcell förutom fläktrummen och hissmaskinrum. Bjälklag utgör brandcellsgräns. Brandcellsskiljande vägg ansluter mot yttertak eller mot brandcellsskiljande bjälklag. Utrymmen ovan innertak tillhör underliggande brandcell. 2.2 BRANDCELLSSKILJANDE VÄGGAR OCH BJÄLKLAG Brandcellsskiljande väggar och bjälklag antas vara utförda i klass EI 60.

8 8 2.3 BRANDCELLSSKILJANDE DÖRRAR Dörrar i brandcellsgräns är utförda i klass E 15, E 15-C, B 30, E 30, EI 30, EI 60- C, A 60 samt dörrpartier i aluminium och trä med trådarmeratglas. Brandcellsskiljande dörrar som förväntas stå uppställda i den dagliga verksamheten är utrustade med magnethållare kopplat till rökdetektor i angränsande utrymmen. Dörren kan även stängas manuellt med tryckknapp. Automatisk dörröppningsfunktion eller dörröppning via tryckknapp för dörrar i brandcellsgräns är utrustade med vred. 2.4 BRANDCELLSSKILJANDE GLASPARTIER Plan 5 Våningsplanets glaspartier är utförda i brandteknisk klass F 30. Bibliotekets glaspartier är utförda i trådarmerat glas (E 15). Forskarhall, Emmaboda Contra flame 7 mm(ei 60). 2.5 HISS Hisschakten är utförda i egen brandcell. Hissdörrar är utförda i EI 60. Hissar är av typ linhiss med maskinrummen placerade ovanför översta stannplanet. Hissmaskinrummen är utförda i egen brandcell. Hissarna matas från LSP-ställverk placerad i byggnad 07:23. Kablage är av typ brandsäker ledning. Vid brandlarms indikering fortsätter hissarna till ett förutbestämt stannplan. 2.6 FLÄKTRUM Fläktrummen är utförda i egen brandcell. 2.7 GRADÄNGER Gradänger i hörsalarna är utförda med obrännbart material.

9 9 2.8 GENOMFÖRINGAR I BRANDCELLSSKILJANDE BYGGNADSDEL Genomföringar i brandcellsskiljande byggnadsdelar tätas med typgodkänd brandtätning till motsvarande klass som krävs för genombruten byggnadsdel. 3 YTSKIKT 3.1 TAK, VÄGGAR OCH GOLV Takytor är utförda i klass I. Väggytor är utförda i klass II. Utrymningsvägar Tak- och väggytor i utrymningsvägar är utförda i betong och tegel. Golvytor är utförda med obrännbart material, sten. 3.2 TAKTÄCKNING YTSKIKT PÅ YTTERVÄGGAR Taktäckning är utförd med obrännbart material, kopparplåt. Ytterväggar utförs i obrännbart material, fasadtegel. 4 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Byggnaden ligger mer än 4 meter från tomtgräns och minst 8 meter från byggnad på grannfastighet och uppfyller därmed kraven enligt BBR på begränsad risk för spridning av brand till byggnad på annan fastighet. Arkitekturs södra sidans entréplan mot Väg och Vatten I är inte brandtekniskt avskild (öppna korridorer). 5 BÄRFÖRMÅGA VID BRAND 5.1 BÄRVERK Byggnadens stomme är i huvudsak av betong och fasadsten och antas uppfylla kraven R 60.

10 10 6 SKYDD MOT UPPKOMST AV BRAND - UPPVÄRMNINGS- ANORDNINGAR Uppvärmning av aktuell byggnad sker med fjärrvärme från Chalmers egna värme kraftkälla. 7 UTRYMNING Vid utrymning av undervisningslokaler där studentantalet och dess lokalkännedom kan variera krävs mycket av personalen. Inom verksamheterna är personalantalet ofta begränsad, vilket medför att dess möjlighet att agera vid en utrymning också är begränsad. Härav är det mycket viktigt att byggnadens brandskydd är anpassat till personalens kapacitet och att personalen får genomgå en adekvat utbildning i brand- och säkerhet. 7.1 TILLGÅNG TILL/REDOVISNING AV UTRYMNINGSVÄGAR Samtliga lokaler, där personer vistas mer än tillfälligt, har tillgång till minst två av varandra oberoende utrymningsvägar. Utrymningsvägarna är på brandskyddsritningar markerade dörrar och fönster till det fria samt trapphus/korridorer. Källarplan Utrymning från studion och dess tillhörande lokaler, modellateljéer, forskarhallens nedre del samt teknikrum sker via utrymningskorridor till något av den fyra avskilda trapphusen upp till entréplan och dörr till det fria. Korridor uppdelad i två delar för att skapa oberoende vägar. Modellateljéer kan som alternativ utrymma via fönsterutrymning. Cafe/uppehållsrum utrymmer via trappor upp till entréplan och dörr till det fria, alternativt via passage till Väg och Vatten I (annan brandcell). Ljusgården utrymmer mot öster via passage 1232A ut till det fria eller via passage 1238/1240 till det fria. Mot väster via huvudentrén eller via trapphall 1101 till det fria, alternativt via passage 1218/1219 till det fria.. Entréplan Utrymningen från träslöjdsalarna, ateljéerna, forskarhals, biblioteket samt ljusgården sker via huvudentrén, motstående dörrar förbi vaktmästeri samt två passager 1218 samt 1232 samt via trapphus med passage till det fria.

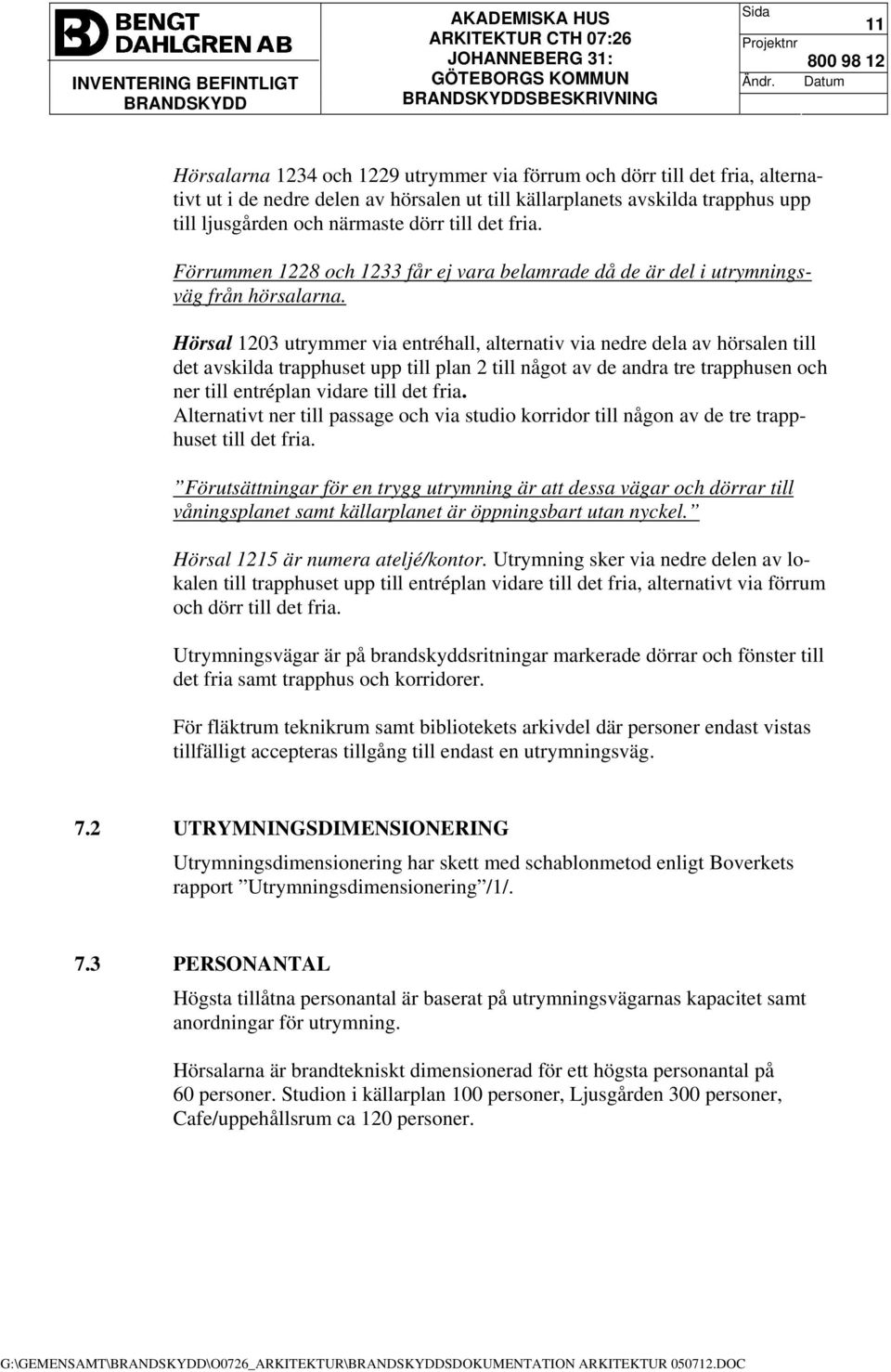

11 11 Hörsalarna 1234 och 1229 utrymmer via förrum och dörr till det fria, alternativt ut i de nedre delen av hörsalen ut till källarplanets avskilda trapphus upp till ljusgården och närmaste dörr till det fria. Förrummen 1228 och 1233 får ej vara belamrade då de är del i utrymningsväg från hörsalarna. Hörsal 1203 utrymmer via entréhall, alternativ via nedre dela av hörsalen till det avskilda trapphuset upp till plan 2 till något av de andra tre trapphusen och ner till entréplan vidare till det fria. Alternativt ner till passage och via studio korridor till någon av de tre trapphuset till det fria. Förutsättningar för en trygg utrymning är att dessa vägar och dörrar till våningsplanet samt källarplanet är öppningsbart utan nyckel. Hörsal 1215 är numera ateljé/kontor. Utrymning sker via nedre delen av lokalen till trapphuset upp till entréplan vidare till det fria, alternativt via förrum och dörr till det fria. Utrymningsvägar är på brandskyddsritningar markerade dörrar och fönster till det fria samt trapphus och korridorer. För fläktrum teknikrum samt bibliotekets arkivdel där personer endast vistas tillfälligt accepteras tillgång till endast en utrymningsväg. 7.2 UTRYMNINGSDIMENSIONERING Utrymningsdimensionering har skett med schablonmetod enligt Boverkets rapport Utrymningsdimensionering /1/. 7.3 PERSONANTAL Högsta tillåtna personantal är baserat på utrymningsvägarnas kapacitet samt anordningar för utrymning. Hörsalarna är brandtekniskt dimensionerad för ett högsta personantal på 60 personer. Studion i källarplan 100 personer, Ljusgården 300 personer, Cafe/uppehållsrum ca 120 personer.

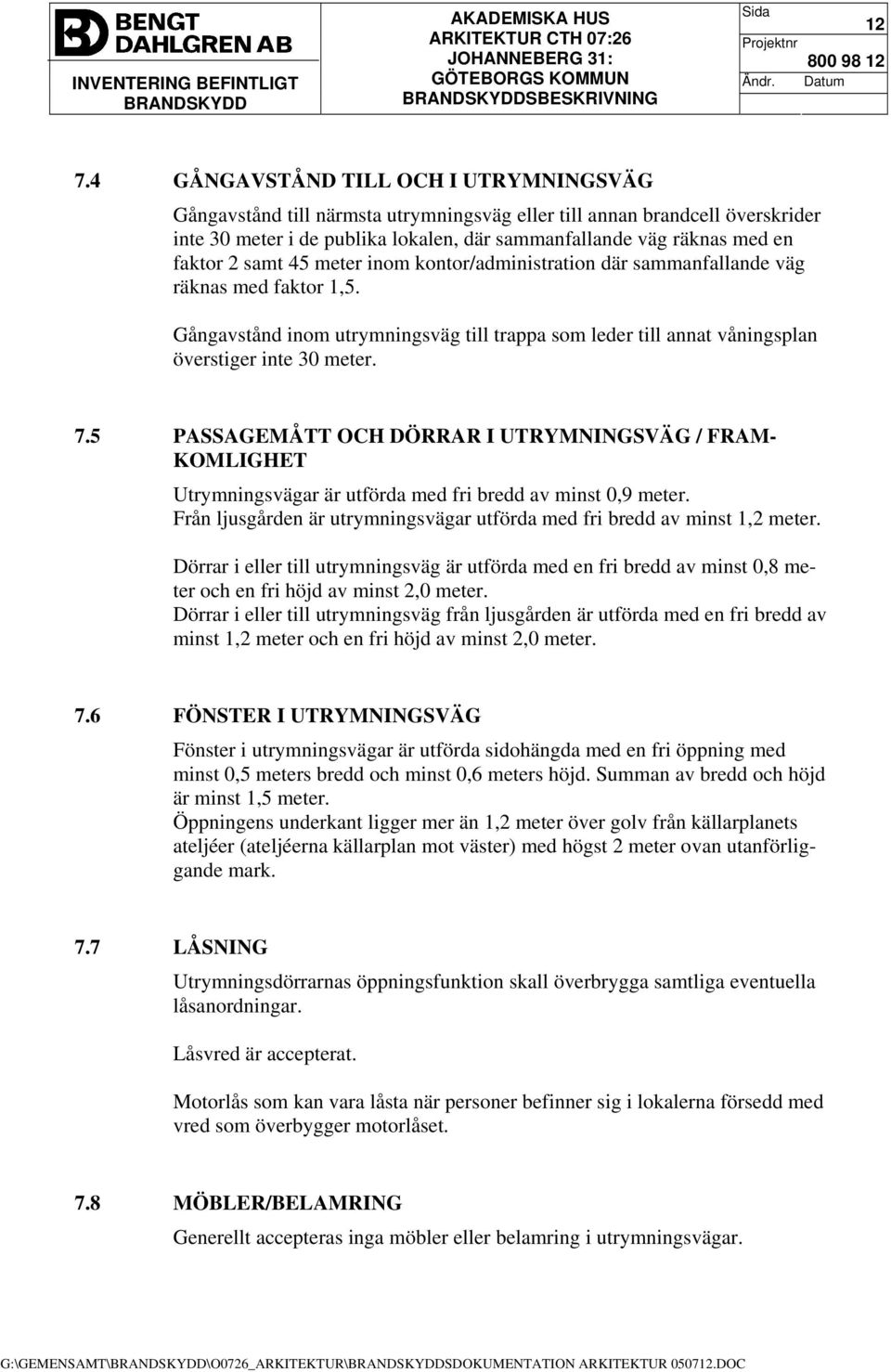

12 GÅNGAVSTÅND TILL OCH I UTRYMNINGSVÄG Gångavstånd till närmsta utrymningsväg eller till annan brandcell överskrider inte 30 meter i de publika lokalen, där sammanfallande väg räknas med en faktor 2 samt 45 meter inom kontor/administration där sammanfallande väg räknas med faktor 1,5. Gångavstånd inom utrymningsväg till trappa som leder till annat våningsplan överstiger inte 30 meter. 7.5 PASSAGEMÅTT OCH DÖRRAR I UTRYMNINGSVÄG / FRAM- KOMLIGHET Utrymningsvägar är utförda med fri bredd av minst 0,9 meter. Från ljusgården är utrymningsvägar utförda med fri bredd av minst 1,2 meter. Dörrar i eller till utrymningsväg är utförda med en fri bredd av minst 0,8 meter och en fri höjd av minst 2,0 meter. Dörrar i eller till utrymningsväg från ljusgården är utförda med en fri bredd av minst 1,2 meter och en fri höjd av minst 2,0 meter. 7.6 FÖNSTER I UTRYMNINGSVÄG Fönster i utrymningsvägar är utförda sidohängda med en fri öppning med minst 0,5 meters bredd och minst 0,6 meters höjd. Summan av bredd och höjd är minst 1,5 meter. Öppningens underkant ligger mer än 1,2 meter över golv från källarplanets ateljéer (ateljéerna källarplan mot väster) med högst 2 meter ovan utanförliggande mark. 7.7 LÅSNING Utrymningsdörrarnas öppningsfunktion skall överbrygga samtliga eventuella låsanordningar. Låsvred är accepterat. Motorlås som kan vara låsta när personer befinner sig i lokalerna försedd med vred som överbygger motorlåset. 7.8 MÖBLER/BELAMRING Generellt accepteras inga möbler eller belamring i utrymningsvägar.

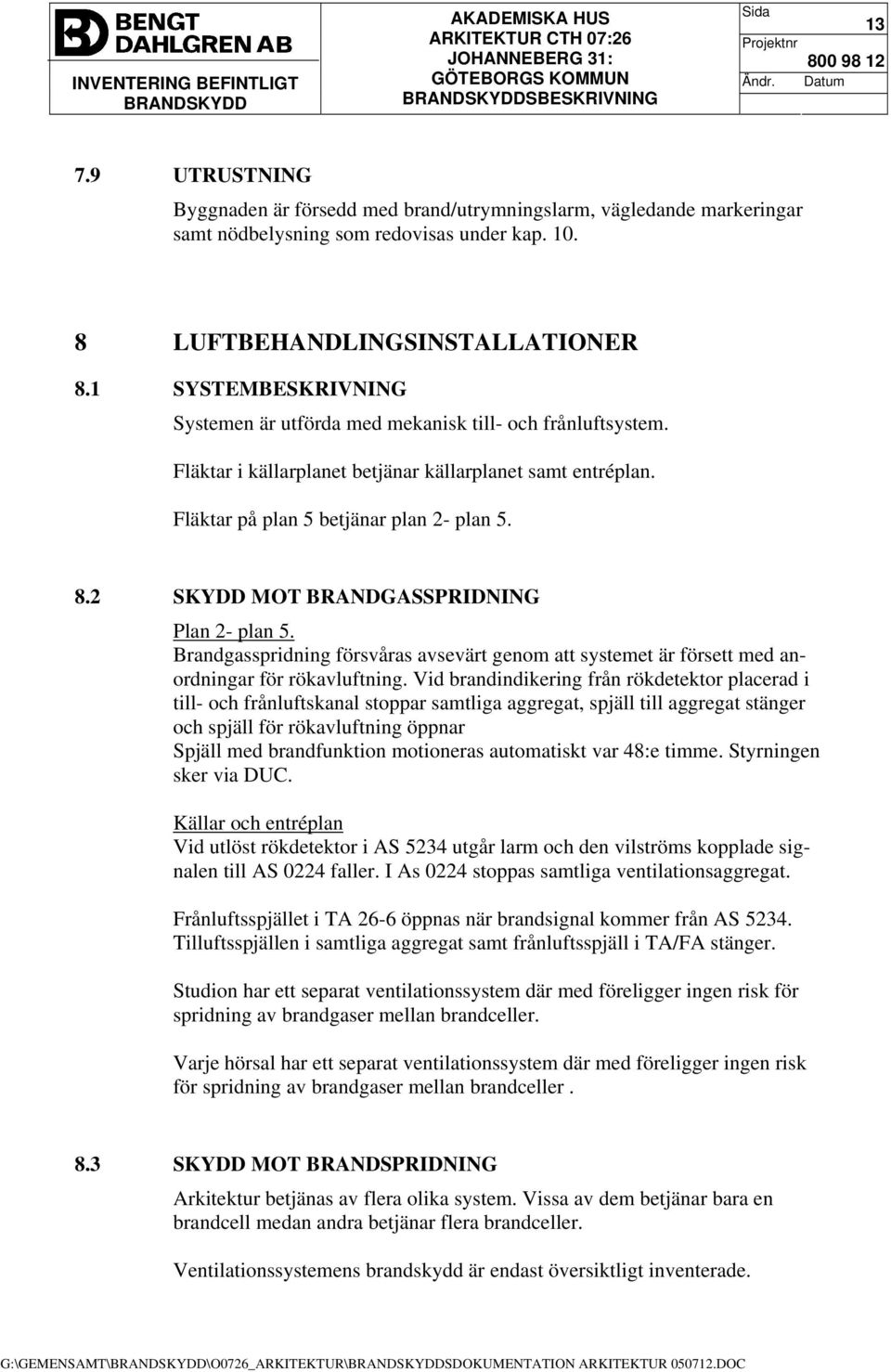

13 UTRUSTNING Byggnaden är försedd med brand/utrymningslarm, vägledande markeringar samt nödbelysning som redovisas under kap LUFTBEHANDLINGSINSTALLATIONER 8.1 SYSTEMBESKRIVNING Systemen är utförda med mekanisk till- och frånluftsystem. Fläktar i källarplanet betjänar källarplanet samt entréplan. Fläktar på plan 5 betjänar plan 2- plan SKYDD MOT BRANDGASSPRIDNING Plan 2- plan 5. Brandgasspridning försvåras avsevärt genom att systemet är försett med anordningar för rökavluftning. Vid brandindikering från rökdetektor placerad i till- och frånluftskanal stoppar samtliga aggregat, spjäll till aggregat stänger och spjäll för rökavluftning öppnar Spjäll med brandfunktion motioneras automatiskt var 48:e timme. Styrningen sker via DUC. Källar och entréplan Vid utlöst rökdetektor i AS 5234 utgår larm och den vilströms kopplade signalen till AS 0224 faller. I As 0224 stoppas samtliga ventilationsaggregat. Frånluftsspjället i TA 26-6 öppnas när brandsignal kommer från AS Tilluftsspjällen i samtliga aggregat samt frånluftsspjäll i TA/FA stänger. Studion har ett separat ventilationssystem där med föreligger ingen risk för spridning av brandgaser mellan brandceller. Varje hörsal har ett separat ventilationssystem där med föreligger ingen risk för spridning av brandgaser mellan brandceller. 8.3 SKYDD MOT BRANDSPRIDNING Arkitektur betjänas av flera olika system. Vissa av dem betjänar bara en brandcell medan andra betjänar flera brandceller. Ventilationssystemens brandskydd är endast översiktligt inventerade.

14 MONTERING/ MATERIAL Luftbehandlingsinstallationer som betjänar flera brandceller antas vara monteras så att den inte kommer att kollapsa om den utsätts för brand. Material i luftbehandlingsinstallationer får inte bidra till brandspridning 8.5 IMKANAL Imkanaler / närmaste frånluftskanal för kök eller pentry antas vara utförda i klass E 15 med erforderligt skyddsavstånd till brännbart material (30 mm), alternativt i klass EI 15. Imkanal från kök (caféet) är utförd i EI SLÄCKUTRUSTNING OCH BRANDGASVENTILATION 9.1 INOMHUSBRANDPOSTER/HANDBRANDSLÄCKARE Inomhusbrandposter finns och kompletterade med handbrandsläckare. Längsta gångavstånd till släckutrustning bör inte överstiga 25 meter. 9.2 BRANDGASVENTILATION AV TRAPPHUS Trapphusen är försedda brandgasventilationsmässigt med följande utförande: röklucka i toppen av trapphuset. Rökluckan är utförd minst 1 m 2 till ytan. Manövreringen sker via vajer i entréplan. 9.3 BRANDGASVENTILATION AV LJUSGÅRD Den överglasade ljusgården är att betrakta som utomhus. Detta innebär att den ej är avskilj rent brandtekniskt. För att förebygga risken för brandspridning mellan brandceller har man försett glasgården med automatisk brandventilation. Syftet är att ev. rök och brandgaser från en brand i angränsande utrymmen eller ljusgården, skall evakueras ut genom taket. Enligt tidigare utredning (ref /1/) är ljusgården (A-gården) försedd med automatisk brandgasventilation i form av frånluftsluckor i glastaket. Syftet är att hindra brand och rökspridning mellan de olika brandceller som angränsar mot ljusgården. Befintlig frånluftsarea är 130 m 2. Möjliga tilluftsytor mot A-gården är öppningsyta i utrymningspassage,1232 A, samt intilliggande dubbelport i utrymme 1056 samt via de två passager mot gården på var sida om biblioteket, Passagerna vid biblioteket är ca 15 m 2 vardera (5m x 3m) och är de begränsande för den luft-mängd som kan tillföras från övriga markplan på andra sidan passagerna.

15 15 Oavsett hur mycket öppningsytor som tillskapas vid t.ex. entrén kan endast totalt ca 30 m 2 (2 x 15m 2 ) + ca 6 m 2, som öppnas mot utrymmen 1232A samt 1056, tillräknas för ventilation av A-gården. Öppningsytor från markplan till det fria som motsvarar de 30 m 2 som begränsas av biblioteket, 1241, kommer huvudsakligen från de automatiskt öppningsbara dörrarna mot innergården (ca 20 m 2 ). Övriga ytor skapas vid huvudentrén samt lämpligen via motstående dörrar i utrymme Hälften av den tillgängliga tilluftsytan öppnar automatiskt vilket motsvarar gängse praxis. Den mindre yta som reduceras vid ombyggnad av huvudentrén (ca 5 m 2 ) kan enkelt kompenseras via andra dörröppningar och har i sammanhanget en ringa betydelse. Se tidigare utredning daterad Bengt Dahlgren AB Inom ljusgården får det ej belamras med brännbart material mot fasaderna närmare än 3 meter. 10 ÖVRIGA BRANDTEKNISKA INSTALLATIONER 10.1 BRAND- OCH UTRYMNINGSLARM Automatiskt brand/utrymningslarm är installerat i form av rökdetektorer. Ytor som övervakas är: - Trapphus - Korridorer och passager - Publika lokaler - Ljusgården - Utrymmen ovan undertak Vid brandlarm träder följande funktioner i kraft: - Utrymningslarm aktiveras våningsvis (sektionsvis) När räddningstjänsten är på plats bedömes situationen. Om utrymning skall ske i övriga delar av byggnaden. Aktivering sker vid brandlarmcentralen. - Samtliga magnetuppställda dörrar stängs. - Delar av brandfunktioner för ventilationssystemet aktiveras. Resterande brandgasventilation sker via manuellt aktivering i brandlarmcentralen.. - Larmöverföring sker till räddningstjänsten Brandlarmscentralen/brandförsvarstablån är placerad vid huvudentrén mellan Arkitektur och Väg och Vatten I..

16 16 Utrymningslarm är anordnad i form av tallriksklocka samt i vissa lokaler kompletterade med blixtljus. Full hörbarhet skall finnas i samtliga rum där personer kan vistas mer än tillfälligt. Utrymningslarm skall pågå till återställning sker i centralutrustning. Centralutrustning och strömförsörjning är felövervakad och förses med strömbackup VÄGLEDANDE MARKERINGAR Vägledande markeringar är placerad vid utrymningsvägar. Vägledande markeringar är utförda med genomlysta skyltar med krav på 60 minuters bibehållen funktion vid strömbortfall samt kompletterade med efterlysande skyltar. Vägledande markering utformas enligt AFS 1997:11. Där nödutrymning sker via öppningsbara fönster är dessa fönster markerade ALLMÄNBELYSNING OCH NÖDBELYSNING Allmänbelysning skall finnas i alla utrymningsvägar samt direkt utanför. Nödbelysning Arkitektur är försedd med nödbelysning Nödbelysningsarmaturer av två typer finns inom byggnaden; centralmatade och med inbyggda batterier. I varje trapphus finns på varje våningsplan armaturer med inbyggda batterier. I korridorer finns 2 utgångsskyltar me inbyggda batterier inom varje våningsplan. I källarplanet finns 2 st centralmatade skyltar i varje korridor Central batteriutrustning är placerad i källarplan UTRYMNINGSPLANER OCH SKYLTNING Utrymningsplaner är upprättade och anslagna på varje våningsplan. Brandtekniska installationer är märkta tydligt.

17 17 11 ANORDNINGAR FÖR RÄDDNINGSTJÄNSTEN Tillträde och angreppsvägar är dörrar från det fria samt trapphusen. 12 BRANDFARLIG VARA Viss hantering av brandfarlig vara skall förekomma inom verkstadslokalerna i entréplan samt i grafikateljén i källarplanet där förvaringen sker i ett brandklassat skåp väl ventilerat. Mängd och sort är klass 1, 2A, 2B, 3 samt Gas. Hantering av brandfarlig vara utförs enligt BEX s föreskrifter. Tillståndet är beviljat enligt förordningen om brandfarliga och explosiva varor. Tillståndet är tidsbegränsat t.o.m LAG OM SKYDD MOT OLYCKOR Tidigare Räddningstjänstlag har ersatts med Lagen om skydd mot olyckor Den ställer krav på en skriftlig redogörelse enligt 2 kap 3. För att uppfylla kraven i lagen skall ett systematiskt och kontinuerligt brandskyddsarbete bedrivas under byggnadens eller anläggningens hela användningstid. Byggnaden- Verksamheten- Organisationen och Risker i övrigt ska beskrivas. Det systematiska brandskyddsarbetet skall bedrivas enligt föreskrifter och råd 2004:3 från Räddningsverket. Lagen om skydd mot olyckor LSO

18 18 14 KONTROLL- OCH UNDERHÅLLSRUTINER Nedanstående kontroll- och underhållsrutiner är en förutsättning för att byggnadens funktion i händelse av brand skall kunna upprätthållas. Det åligger fastighetsägaren och nyttjanderättshavare att tillse att dessa rutiner efterlevs enligt LSO. Funktion Brandsektionering /Brandcellsgränser Funktion Dörrstängare Magnethållare Längsta intervall för kontroll /underhåll 6 mån 6 mån 6 mån Larmanordningar. Brandlarm Utrymningslarm Släckanordningar Brandposter Handbrandsläckare Brandgasventilation Utrymningsvägar Dörrar Vägledande markeringar Nödbelysning Belamring Ventilationssystem Funktion Spjäll med brandfunktion 6 mån 6 mån 12 mån eller enl. leverantörens anvisningar 12 mån 12 mån 6 mån 6 mån 6 mån Dagligen vid behov 6 mån (manuellt) 48 h (automatiskt)

19 19 15 ÅTGÄRDSPROGRAM Följande brandtekniska fel och brister upptäcktes under inventeringen. Vi har här rangordnat förslag på åtgärder så att enkla åtgärder och akuta åtgärder prioriteras i första hand.. Det finns inget krav i byggregler som kräver att en befintlig byggnad ska uppdateras till dagens niva. Det kan däremot vara säkerhetssynpunkt finnas anledning att vidta förbättrade åtgärder Motivering till beställaren beroende på typ av brister är personsäkerhet eller egendomsskydd TRYGG UTRYMNING: Nödbelysningen Då filmvisning eller då annan verksamhet som påkallar släckt belysningen i studion (0282) släcks även nödbelysningen. Åtgärd: Nödbelysningen skall alltid var tänd ( kan tonas ner som i biograf salonger ). Utrymningen från bibliotekets arkiv: Arkivrummen där numera personer vistas mer än tillfälligt, saknar två av varandra oberoende utrymningsvägar. Åtgärd: Öppna upp gasfangrum 0261 och 0255 samt komplettera med genomlyst vägledande markering med krav på 60 minuters bibehållen funktion. Utrymning från studion(personantal 100) med en hiss för funktion hindrade: Källarplanets utrymningskorridor har inte minst två av varandra oberoende utrymningsvägar. Nuvarande brandavskiljandepartier håller ingen brandteknisk klass. Inom studielokalen finns en hiss för funktionshindrade i rum Åtgärd: För att säkerställa trygg utrymning för personer som vistas inom studions lokaler. Skall ett brand/rökavskiljande parti i E 30 installeras mellan studions entré och rum Med denna lösning skapar vi två av varandra utrymningsvägar även åt Biblioteket. Skylt som anger högsta personantal skall placeras väl synligt inom varje lokal. Hörsalar, Caféet, Studion samt Ljusgården. Marmorskivan i fönsterbröstningen är bruten i utrymningsväg rum1228; kan föranleda fallskada och försvåra trygg utrymning för övriga.

20 20 Belamring Förrummen 1228 och 1233 får ej vara belamrade då de är del i utrymningsväg från hörsalarna BRANDCELLSINDELNING- SKYDD MOT BRAND- OCH BRAND- GASSPRIDNING Planen 2, 4 och 5 anordnas nya brandcellsgränser likt plan 3. Dörrar: Se tidigare protokollsanteckningar. Brandcellsskiljande dörrar som förväntas stå uppställda i den dagliga verksamheten skall vara utrustade med magnethållare kopplat till rökdetektor i angränsande utrymmen. Dörren skall även stängas manuellt med tryckknapp. Genomföringar i brandcellsskiljande byggnadsdelar skall tätas med typgodkänd brandtätning till motsvarande klass som krävs för genombruten byggnadsdel VENTILATION: Skydd mot brandgas /brandspridning Se tidigare protokollsanteckningar. Brandgasspridning förhindras mellan brandceller genom separata system samt med brandgasspjäll. Från- och tilluftssystem är separata för respektive brandcell. Där så inte är fallet installeras brandgasspjäll (klass E 60) i genomföringar. Sätt igen samtliga överluftsgaller som idag bryter brandcellsgränser.
