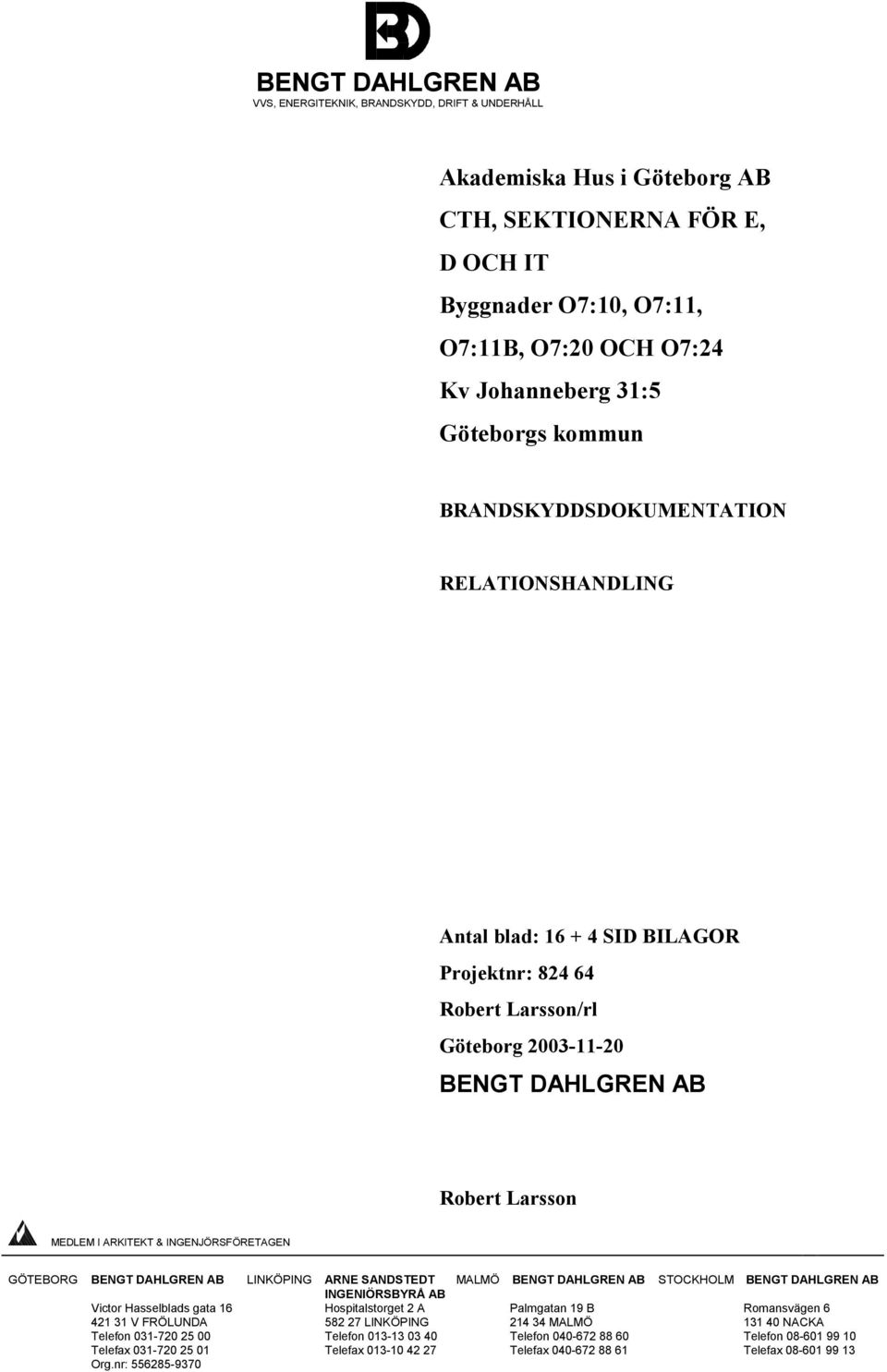

1 VVS, ENERGITEKNIK, BRANDSKYDD, DRIFT & UNDERHÅLL Akademiska Hus i Göteborg AB CTH, SEKTIONERNA FÖR E, D OCH IT Byggnader O7:10, O7:11, O7:11B, O7:20 OCH O7:24 Kv Johanneberg 31:5 Göteborgs kommun BRANDSKYDDSDOKUMENTATION RELATIONSHANDLING Antal blad: SID BILAGOR Projektnr: Robert Larsson/rl Göteborg BENGT DAHLGREN AB Robert Larsson MEDLEM I ARKITEKT & INGENJÖRSFÖRETAGEN GÖTEBORG BENGT DAHLGREN AB LINKÖPING ARNE SANDSTEDT INGENIÖRSBYRÅ AB Victor Hasselblads gata 16 Hospitalstorget 2 A V FRÖLUNDA LINKÖPING Telefon Telefon Telefax Telefax Org.nr: MALMÖ BENGT DAHLGREN AB STOCKHOLM BENGT DAHLGREN AB Palmgatan 19 B MALMÖ Telefon Telefax Romansvägen NACKA Telefon Telefax

2 2 INNEHÅLLSFÖRTECKNING SID RITNINGAR 4 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR BYGGNAD SAMT BYGGBESKRIVNING VERKSAMHETER BYGGNADENS BRANDTEKNISKA KLASS RÄDDNINGSTJÄNSTENS INSATS MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING REGELVERK 6 2 UTRYMNING - PERSONSÄKERHET UTRYMNINGSSTRATEGI TILLGÅNG TILL/REDOVISNING AV UTRYMNINGSVÄGAR FRAMKOMLIGHET OCH LÅSNING GÅNGAVSTÅND UTRUSTNING UTRYMNINGSDIMENSIONERING GENOM BERÄKNING 7 3 UPPVÄRMNINGSANORDNINGAR 8 4 SKYDD MOT BRANDSPRIDNING INOM BRANDCELL YTSKIKT OCH BEKLÄDNADER ANDRA ANORDNINGAR 8 5 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING GENERELL BESKRIVNING AV BRANDCELLSINDELNING BRANDCELLSSKILJANDE BYGGNADSDELAR GENOMFÖRINGAR I BRANDCELLSSKILJANDE BYGGNADSDEL 10 6 BÄRFÖRMÅGA VID BRAND BRANDTEKNISKA KLASSER SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER AVSTÅND MELLAN BYGGNADER TAKTÄCKNING OCH FASADER 10

3 3 INNEHÅLLSFÖRTECKNING SID 8 BRANDTEKNISKA ANORDNINGAR BRANDGASVENTILATION SPRINKLER/ANDRA SLÄCKSYSTEM BRANDLARM INOMHUSBRANDPOSTER/HANDBRANDSLÄCKARE UTRYMNINGSLARM VÄGLEDANDE MARKERINGAR NÖDBELYSNING/ALLMÄNBELYSNING HISS 13 9 LUFTBEHANDLINGSINSTALLATIONER SYSTEMBESKRIVNING SKYDD MOT BRANDSPRIDNING SKYDD MOT BRANDGASSPRIDNING TILLGÄNGLIGHET FÖR RÄDDNINGSTJÄNSTEN BRANDFARLIG VARA KONTROLL- OCH UNDERHÅLLSRUTINER 15 REFERENSER 16 BILAGOR 16

4 4 BRANDSKYDDSDOKUMENTATION Brandskyddsdokumentationen är en sammanställning av utformning och utförande av rubricerad byggnads brandskydd. Dokumentationen är utförd enligt Boverkets Byggregler, BBR7. Denna utgåva är en relationshandling, d v s den redovisar brandskyddet när projektet är slutfört. Denna handling är dock inget intyg att brandskyddet är utfört enligt nedanstående, utan det sker via den kvalitetsansvariges kontrollplan. Tillsammans med tillhörande brandskyddsritningar är detta en brandskyddsdokumentation enligt BBR 7, kapitel 5:12. Huset har byggts om och byggts till i flera etapper. Bland annat är O7:11B en tillbyggnad. Denna dokumentation behandlar hela huset, d v s de olika etapperna samt icke berörda delarnas befintliga brandskydd (översiktligt). Det är dock vissa delar som inte ändrats (i princip byggnad O7:20) vid de olika etapperna men dessa delar beskrivs ändå i denna relationshandling. Byggherre är Akademiska Hus i Göteborg AB RITNINGAR Dokumentationen är komplement till följande brandcellsritningar upprättade av Bengt Dahlgren AB. RITN. NR RITNINGENS BENÄMNING DATUM SB 304:0 Brandskyddsritning, Plan 0, Kulvertplan Sammansatt etapp 1-4 SB 304:1 Brandskyddsritning, Plan 1, Sammansatt etapp SB 304:2 Brandskyddsritning, Plan 2, Sammansatt etapp SB 304:3 Brandskyddsritning, Plan 3, Sammansatt etapp SB 304:4 Brandskyddsritning, Plan 4, Sammansatt etapp SB 304:5 Brandskyddsritning, Plan 5, Sammansatt etapp SB 304:6 Brandskyddsritning, Plan 6, Sammansatt etapp SB 304:7 Brandskyddsritning, Plan 7, Sammansatt etapp SB 304:8 Brandskyddsritning, Plan 8, Fläktrumsplan Sammansatt etapp 1-4 (ref. /1/)

5 5 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR I detta avsnitt beskrivs de förutsättningar som är dimensionerande för utformningen av byggnadens brandskydd. Eventuella framtida förändringar av dessa förutsättningar kommer således innebära att utformningen av brandskyddet måste beaktas och vid behov kompletteras. 1.1 BYGGNAD SAMT BYGGBESKRIVNING Byggnad i varierat antal våningsplan (högsta delen är i 7 plan). Källarlokaler finns. Inredd vind finns ej. Fläktrum finns på takplan. Ändringen omfattar tillbyggnad av en 6-plans byggnad på elektrogården (O7:11B) samt invändiga ändringar i byggnader O7:10, O7:11 och O7:24. Byggnad O7:20 berörs ej av ändringarna. 1.2 VERKSAMHETER Verksamheter är högskoleutbildning samt forskning inom el- och datorteknik. Ny matsal i tillbyggnaden (vardagsrum/media i plan 3) utförs som samlingslokal avseende brandskydds- och utrymningsåtgärder då den även kan användas som festlokal för fler än 150 personer. I 8104 pausrum på plan 8 kan förväntas ca personer befinna sig samtidigt och betraktas ej som samlingslokal. På plan 1 och 2 förekommer två festlokaler ( Kallebaren och Kajsabaren, ca 60 respektive ca 90 m 2 stora). I Kallebaren tillåts maximalt 70 personer enligt anslag i lokalen. I Kajsabaren tillåts maximalt 85 personer enligt anslag i lokalen. Brandbelastningen i byggnaden är mindre än 200 MJ/m 2. Tillbyggnaden förses med sprinkler enligt avsnitt BYGGNADENS BRANDTEKNISKA KLASS Byggnaden betraktas som Br RÄDDNINGSTJÄNSTENS INSATS Räddningstjänstens insats kan förväntas inom normal insatstid, d v s inom 10 minuter. Placering av sprinklercentral samt brandlarmscentral redovisas i avsnitt Medverkan vid utrymning för Räddningstjänsten skall inte behöva ske då samtliga lokaler där personer stadigvarande kan vistas har tillgång till minst två oberoende utrymningsvägar i form av trapphus, dörr till det fria eller dylikt.

6 6 1.5 MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING Mindre avvikelser från BBR7 som kräver medgivande från byggnadsnämnden, görs ej. Alternativ utformning görs för tillbyggnaden (O7:11B). Genom installation av sprinkler, brandgasventilation och utrymningslarm i tillbyggnaden kan den utföras som en brandcell i 6 plan. Se även bilagor 1 och REGELVERK Byggnaden utförs enligt Boverkets byggregler, BFS 1993:57 med ändringar t.o.m. BFS 1998:38 (BBR 7). 2 UTRYMNING - PERSONSÄKERHET 2.1 UTRYMNINGSSTRATEGI Utrymningsstrategin består i att samtliga lokaler där personer kan vistas stadigvarande har minst två av varandra oberoende utrymningsvägar. 2.2 TILLGÅNG TILL/REDOVISNING AV UTRYMNINGSVÄGAR Av de sex trapphusen i befintliga byggnader betraktas tre, X101, X118 samt runt trapphus i norr, som riktiga utrymningsvägar med utgång direkt till det fria samt utan brännbar inredning. Av de övriga innehåller X201 entréhall i plan 3 med brännbar inredning, X484 innehåller toalettgrupper och X301A mynnar inte direkt till det fria. I den fortsatta texten benämns även dessa som utrymningsvägar. Utrymningsstrategi framgår av brandskyddsritningar /1/. Samtliga lokaler, där personer vistas mer än tillfälligt, har tillgång till minst två av varandra oberoende utrymningsvägar. Ena vägen kan nås över annan brandcell. En av utrymningsvägarna från 8104 pausrum på plan 8 nås via taket (enligt överenskommelse med den lokala räddningstjänsten). Lokaler med tillgång till endast en utrymningsväg är fläktrum m m. Dessa förses med utrymningslarm om de är större än 30 m 2. Dessutom har lokal 2335 uppehåll i befintlig del endast en utrymningsväg. Utrymmet är dock litet och avståndet till det fria är relativt kort (ca 10 meter).

7 7 2.3 FRAMKOMLIGHET OCH LÅSNING Fri bredd i utrymningsvägar skall uppgå till minst 0,90 meter. Dörrar i eller till utrymningsväg skall ha en fri bredd av minst 0,80 meter. Utrymningsvägar från ny matsal i O7:11B (vardagsrum/media på plan 3) skall vara minst 1,20 meter fri bred. Detta gäller hela vägen ut till det fria. Dörrar, i eller till utrymningsväg, skall vara lätt öppningsbara samt, där det kan förväntas passera fler än 30 personer, utåtgående i utrymningsriktningen. Ställverk förses med panikreglar enligt starkströmsföreskrifterna. Utrymningsdörrarnas öppningsfunktion skall överbrygga samtliga eventuella låsanordningar. Lås i utrymningsriktningen från det som kallas 8445 Spårvagn sker med nödöppningsknapp. Detta kan anses acceptabelt med tanke på det fåtal personer som finns i lokalerna (max 10 pers) samt att de är bekanta med lokalerna. Möjlighet till återinrymning ska finnas till ETAs lokaler vid utrymning mot pauslokalen. Detta kan vara kopplat till brandlarmet eller anordnat så att lås förblir i upplåst läge efter att dörr passerats. 2.4 GÅNGAVSTÅND I det sprinklade O7:11B tillåts 40 meter och faktor 2 till närmaste utrymningsväg, men eftersom detta är en öppen 6-våningsbrandcell erfordras en utrymningsberäkning som visar att personer hinner innan kritiska förhållanden uppstår, se avsnitt 2.6. I övriga lokaler för studenter är 30 meter (med faktor 2) dimensionerande gångavstånd. I lokaler för anställd personal är 45 meter (med faktor 1,5) dimensionerande gångavstånd. 2.5 UTRUSTNING Byggnaden är försedd med utrymningslarm, vägledande markeringar samt nödbelysning som redovisas under avsnitt UTRYMNINGSDIMENSIONERING GENOM BERÄKNING Då alternativ utformning av brandskyddet utförts i form av öppen 6-plansbrandcell redovisas i bilagor en särskild utredning angående utrymningssäkerheten i aktuell del av byggnaden. Se bilagor 1 och 2.

8 8 3 UPPVÄRMNINGSANORDNINGAR Byggnaden värms upp med vattenburen värme (fjärrvärme). Eldstäder eller varmluftspanna finns inte. 4 SKYDD MOT BRANDSPRIDNING INOM BRANDCELL 4.1 YTSKIKT OCH BEKLÄDNADER Trapphus (utrymningsväg) Väggytor: ytskikt klass 1 Takytor: ytskikt klass 1 Ytskikten appliceras på tändskyddande beklädnad eller obrännbart material. Golvbeläggning i trapphus skall uppfylla klass G eller vara obrännbar. I invändiga utrymningsvägar tillåts inga elstegar, brännbara rör eller brännbar lös inredning. Sprinklade utrymmen i O7:11B Väggytor: lägst ytskikt klass III Takytor: klass I på tändskyddande beklädnad, vissa mindre ytor kan vara klass III Övriga utrymmen Väggytor: lägst ytskikt klass II Takytor: ytskikt klass I applicerat på tändskyddande beklädnad 4.2 ANDRA ANORDNINGAR Imkanal från storkök utförs i klass EI 60. Imkanaler från pentry utförs i EI 15 alternativt E 15 med 30 mm avstånd till brännbart material.

9 9 5 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING 5.1 GENERELL BESKRIVNING AV BRANDCELLSINDELNING Brandceller redovisas på brandskyddsritningar /1/. I princip så utgör varje våningsplan i respektive huskropp egen brandcell (undantaget O7:11B, se nedan). Ytterligare brandcellsindelning finns mellan diverse verksamheter. I O7:11B gäller följande: Bjälklag mellan plan 1 och 2 utförs brandcellsavskiljande. Bjälklag under fläktrum (plan 8) utförs brandcellsavskiljande. Bjälklag ovan fläktrum utförs rökcellsavskiljande. Bjälklag ovan motion/redskap (plan 2) utförs rökcellsavskiljande. Ställverk utförs som egen brandcell. Övriga mindre utrymmen på plan 1 utförs som egna brandceller (frivilligt skydd). Omklädnings- och motionsdelen i plan 2, hus O7.11B rökavskiljs från övriga delar i klass 300/30 (material som tål 300 C i 30 minuter). Detta gäller såväl horisontell som vertikal avskiljning. Brandcellsskiljande vägg skall ansluta mot yttertak eller mot brandcellsskiljande bjälklag. Serverrum och liknande utförs som egna brandceller som frivilligt verksamhetsskydd. Utrymmen ovan innertak tillhör underliggande brandcell. Upphöjt golv i 8104 pausrum utförs uppdelat i två sektioner. Avskiljning (i E15- klass) kan ske vid smalaste partiet vid trapphus H. Golvet utförs i obrännbart material (även golvplattorna). 5.2 BRANDCELLSSKILJANDE BYGGNADSDELAR Brandcellsskiljande byggnadsdelar utförs generellt i brandteknisk klass EI 60. Dörrar mot trapphus kan utföras i klass EI-C 30 /E-C 30 (se brandskyddsritning /1/). Rökcellsgränser utförs i motsvarande 300/30 (tål 300 C under minst 30 minuter). Brandteknisk klass E kan ersätta EI om strålning till utrymmande personer och brännbart material är på en acceptabel nivå. Fönster i utvändig vinkel mellan brandceller utförs på ett avstånd större än 2,0 meter från varandra. I annat fall utförs ett av dem i klass E 15 (ej öppningsbart med annat än separat handtag eller verktyg).

10 GENOMFÖRINGAR I BRANDCELLSSKILJANDE BYGGNADSDEL Genomföringar i brandcellsskiljande byggnadsdelar förses med typgodkänd brandtätningsmassa eller liknande till motsvarande klass som genombruten byggnadsdel. Svällande material skall ej användas som genomföringstätning i det sprinklade O7:11B eller mellan sprinklade och osprinklade utrymmen. 6 BÄRFÖRMÅGA VID BRAND 6.1 BRANDTEKNISKA KLASSER Vertikalt bärverk utförs generellt i brandteknisk klass R90. I sprinklade delar uppnås detta med R60 + sprinkler. Horisontellt bärverk utförs generellt i brandteknisk klass R60 (stomstabiliserande skall dock vara av klass R90). Bärverk för fläktrum på tak kan utföras i klass R30 om risk för nedstörtning utanför fasad ej föreligger (innanför 45 vinkel från bjälklag/fasad) Byggnadens stomme är i huvudsak av stål och betong. Trapplopp och trapplan i trapphus utförs i lägst brandteknisk klass R SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER 7.1 AVSTÅND MELLAN BYGGNADER Byggnaden ligger mer än 4 meter från tomtgräns och minst 8 meter från byggnad på grannfastighet. 7.2 TAKTÄCKNING OCH FASADER Ny taktäckning utförs i obrännbart material eller i klass T fäst på obrännbart material. Fasader utförs i obrännbart material (tegel och glas).

11 11 8 BRANDTEKNISKA ANORDNINGAR 8.1 BRANDGASVENTILATION Trapphus Trapphus anordnas med rökventilation, antingen i form av 1 m 2 lucka i trapphusens topp eller lätt öppningsbara fönster i varje våningsplan. Luckan skall vara lätt öppningsbar från entréplan. Trapphus H är försedd med lucka. Huvudtrapphuset i O7:24 brandgasventileras genom öppningsbara fönster på varje våning. Första våningsplanet undantas p g a inbrottsskydd.. Minsta yta 0,5 m 2 per fönster.. Det översta fönstrets överkant ska ligga minst 1,0 meter ovan översta planets golv. I trapphuset, på entréplan, ska skylt med halvmånesymbol finnas som anger att brandgasventilation av trapphus sker med öppningsbara fönster. Flerplansbrandcell Tillbyggnad (O7:11B) förses med automatisk rökventilation som aktiveras på rökdetektion. Det erfordras ca 40 m 2 frånluft och 20 m 2 tilluft. Hisschakt Hisschakt som betjänar flera brandceller ska vara utförda med brandgasventilation (lucka 1 m 2 alternativt fläkt 20 oms/h, 350 C under 60 min). Brandgasventilation aktiverar av detektor i toppen av hisschaktet. Källare Brandgasventilationen i vissa källarutrymmen är bristfällig. Delar berörda av ändringarna kan dock brandgasventileras via krossbara fönster. 8.2 SPRINKLER/ANDRA SLÄCKSYSTEM Tillbyggnad O7:11B plan 2-6 förses med sprinkler (RTI < 50) enligt RUS 120:4. Eventuell/-t fritös/stekbord i nytt kök ska vara försett med fritössprinkler. Sprinklercentralen finns på plan 2 bredvid motion/redskap, se brandskyddsritning /1/. 8.3 BRANDLARM Rökdetektorer utplaceras för att stänga magnetuppställda dörrar, larma räddningstjänst, aktivera rökventilation samt för att aktivera utrymningslarm enligt avsnitt 8.5. Detektorer finns utplacerade i korridorer och trapphus, i serverrum och liknande samt i motion och vardagsrum/media. Brandlarmet är utfört enligt RUS 110:5 (SBF 110:6 i nyare delar) dock ej vad gäller omfattning av detektorer, se ovan. Larmknappar är inget myndighetskrav men finns ändå som egen skyddsambition. Dessa är generellt placerade vid utrymningsvägar.

12 12 Brandförsvarstablåer placeras entré mellan O7:10 och 11 samt i huvudentrén bredvid O7:20. I princip så träder följande funktioner i kraft vid aktiverat brandlarm: - Utrymningslarmet aktiveras på brandutsatt plan. - Magnetuppställda dörrar stänger. - Brandfunktioner i ventilationssystemet aktiveras. - Musikanläggning i Kajsabaren stoppas (Kallebaren har ej stationär musikanläggning). Detektorer i O7:11B aktiverar även byggnadskroppens brandgasventilation. Det är inte ett krav enligt bygglagstiftningen att vidarebefordra brandlarmet till Räddningstjänsten. Detta görs som ett frivilligt skydd. 8.4 INOMHUSBRANDPOSTER/HANDBRANDSLÄCKARE Inomhusbrandposter finns utplacerade. Se även brandritning /1/. Inomhusbrandposterna är kompletterade med handbrandsläckare motsvarande klass AB II (skum) samt klass BE II (kolsyra) där så erfordras. 8.5 UTRYMNINGSLARM Lokaler som erfordrar hörbarhet från utrymningslarm är markerade på brandritning /1/. Där fullgod hörbarhet inte kan garanteras på annat sätt, skall motsvarande lokaler förses med separat larmdon. Lokaler som erfordrar hörbarhet är lärosalar, konferensrum och liknande (fler än 10 personer bakom stängda dörrar), kontorskorridorer samt motion, vardagsrum/media i hus O7:11B. Utrymningslarmet i Kallebaren och Kajsabaren utförs med såväl akustiskt som optiskt larm. Utrymningslarmet aktiveras manuellt från via brandlarmet samt via brandlarmsknappar. 8.6 VÄGLEDANDE MARKERINGAR Vägledande markeringar placeras vid utrymningsvägar samt i korridorhörn. Vägledande markering utförs med genomlysta eller belysta skyltar med krav på 60 minuters bibehållen funktion vid strömbortfall. Vägledande markering utformas enligt AFS 1997:11. I vissa fall är skyltarna utförda efterlysande (se även brandskyddsritning /1/).

13 NÖDBELYSNING/ALLMÄNBELYSNING Nödbelysning anordnas i motion (plan 2) och vardagsrum/media (plan 3) i hus O7:11B samt i deras utrymningsvägar (trapphus X484, entréhall 3201, uppehållsyta 2604 samt passage 2603). Dessutom skall det anordnas nödbelysning utanför dessa utgångar till det fria. Övriga trapphus förses med allmänbelysning där två på varandra följande ljuspunkter är kopplade till olika gruppsäkringar. 8.8 HISS En brand får ej samtidigt ge upphov till strömavbrott till hissmaskineri och kritiska förhållanden för de personer som vistas i hisskorgen. Elkablar till hissmaskineri för persontillåten hiss, som vid strömavbrott inte automatiskt går till nästa stannplan, skall vara skyddade mot direkt brandpåverkan. Hiss H2 i O7:24 samt hiss H1 i vinklen mellan O7:24 och O7:10 Följande gäller för att acceptera hissdörrarna i klass E60: - Samtliga dörrar utförs i klass E60 - Kraftförsörjning till hissmaskineri ska vara skyddad mot brandpåverkan i minst 30 minuter (brandsäkert förlagt kablage eller klassat kablage). Undantag kan göras för kablage i hisschakt - Om hiss är försedd med funktion som vid brandlarm gör att den går till visst stannplan och där öppnar dörrarna så ska dörrarna därefter stänga. Efter detta ska dörrarna kunna öppnas från insidan via tryckknapp. Därefter ska dörrarna stänga. Med andra ord kan man säga att dörrarna ska normalt vara stängda. Aktuella hissdörrar är nämligen testade med brand från utsidan varför brand in till hisschaktet ska förhindras under 60 minuter.

14 14 9 LUFTBEHANDLINGSINSTALLATIONER 9.1 SYSTEMBESKRIVNING De berörda delarna av byggnaden betjänas i stort sett av fyra mekaniska till- och frånluftssystem. Ett system för var och en av byggnadskropparna O7:11, 11B, 24 samt 10. Det system som betjänar O7:10 är placerat på plan 8 i O7:10 medan de övriga systemen är placerade på plan 8 i O7:11B. Vissa utrymmen har separata frånluftsfläktar (kök, punktutsug och soprum). 9.2 SKYDD MOT BRANDSPRIDNING Brandspridning mellan brandceller förhindras genom att kanalgenomföringar i brandcellsgräns isoleras till motsvarande klass som genombruten byggnadsdel. Kanalgenomföringar i brandcellsgräns mellan två sprinklade ytor behöver inte isoleras. 9.3 SKYDD MOT BRANDGASSPRIDNING Brandgasspridning förhindras mellan brandceller genom separata system, fläkt i drift samt med brandgasspjäll. Generellt (i ändrade delar): Från- och tilluftssystemen är separata för respektive byggnadskropp. För att hindra eller avsevärt försvåra brandgasspridning mellan våningsplanen i respektive byggnadskropp används fläkt i drift. För att hindra eller avsevärt försvåra brandgasspridning mellan brandceller inom samma våningsplan installeras brandgasspjäll (E 60). 10 TILLGÄNGLIGHET FÖR RÄDDNINGSTJÄNSTEN Räddningsvägar enligt insatsplan för Chalmers Tillgänglighet för invändiga släckinsatser finns i form av de 6 trapphusen. 11 BRANDFARLIG VARA Eventuell hantering av brandfarlig vara ska utföras enligt Sprängämnesinspektionens, SÄI s föreskrifter.

15 15 12 KONTROLL- OCH UNDERHÅLLSRUTINER Nedanstående kontroll- och underhållsrutiner är en förutsättning för att byggnadens funktion i händelse av brand skall kunna upprätthållas. Det åligger fastighetsägaren att tillse att dessa rutiner efterlevs. Funktion Brandsektionering Funktion Larmanordningar Enligt RUS 110:5 Brandlarm m UPS Utrymningslarm Larmdon Släckanordningar Handbrandsläckare Brandgasventilation Sprinkler Utrymningsvägar Dörrar Vägledande markeringar Nödbelysning Tillgänglighet Inredning Ventilationssystem Funktion Brandgasspjäll Fläkt i drift Längsta intervall för underhåll 1 12 mån Enligt RUS 110:5 (alt SBF 110:6) Enligt RUS 110:5 (alt SBF 110:6) Enligt RUS 110:5 (alt SBF 110:6) Enligt leverantörens anvisningar 1 12 mån Enligt RUS 120:4 1 6 mån 1 6 mån 1 6 mån 1 6 mån 1 6 mån Manuellt 1 3 mån Automatiskt 1 48 h 1 6 mån

16 16 REFERENSER /1/ Brandskyddsritningar, se även sidan 4. BILAGOR 1. Brandgasventilation, daterad , upprättad av Bengt Dahlgren AB, Göteborg. 2. Utrymningssimuleringar, daterad , upprättad av Bengt Dahlgren AB, Göteborg.
