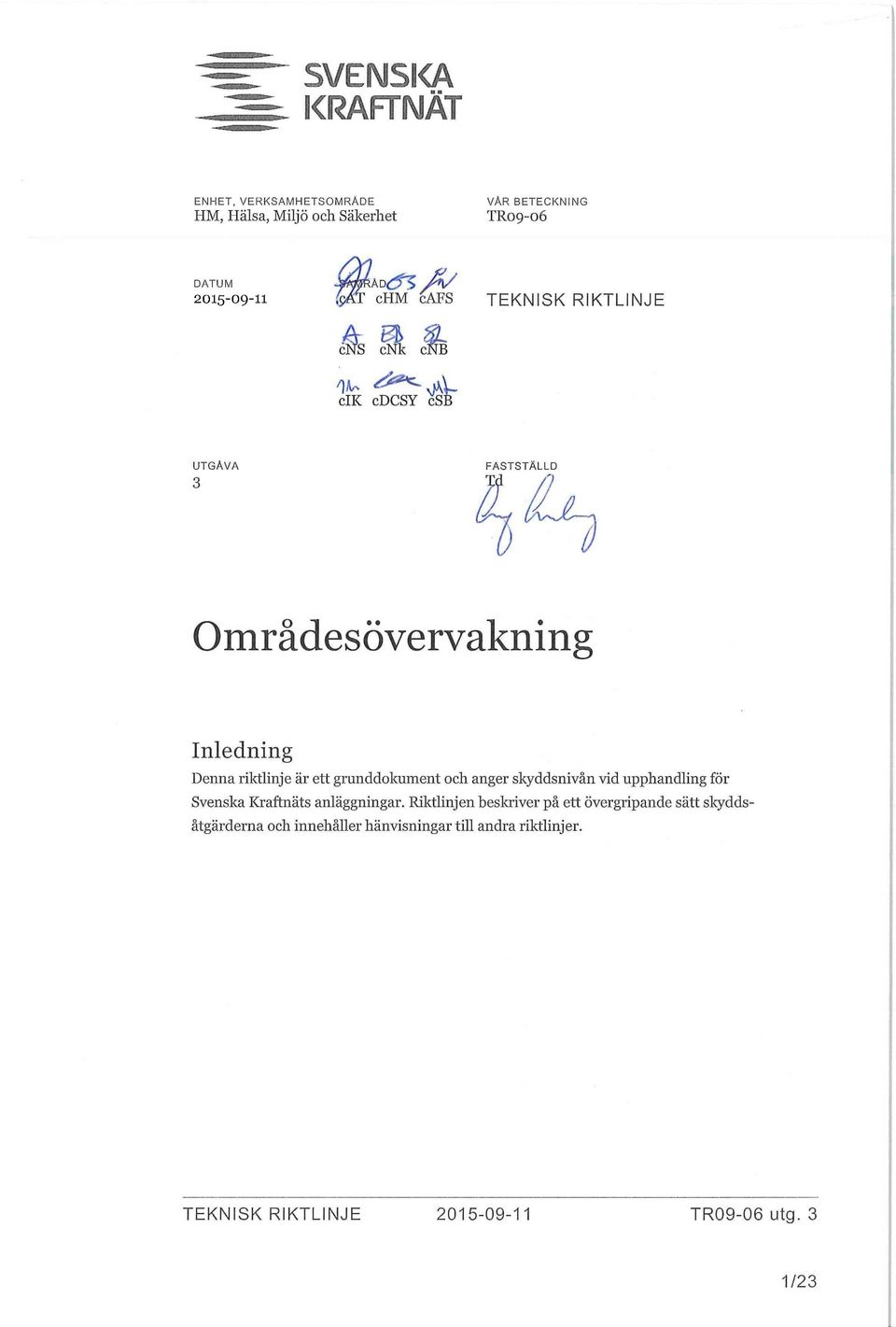

1 SVENSKA KRAFTNÄT ENHET, VERKSAMHETSOMRÅDE HM, Hälsa, Miljö och Säkerhet VAR BE TECKNING TR09-06 DATUM ÅD<^> Å/ chm cafs A Bb %L cns cnk cnb TEKNISK RIKTLINJE cik cdcsy csb UTGÅVA 3 FASTSTÄLLD Områdesövervakning Inledning Denna riktlinje är ett grunddokument och anger skyddsnivån vid upphandling för Svenska Kraftnäts anläggningar. Riktlinjen beskriver på ett övergripande sätt skyddsåtgärderna och innehåller hänvisningar till andra riktlinjer. 1/23

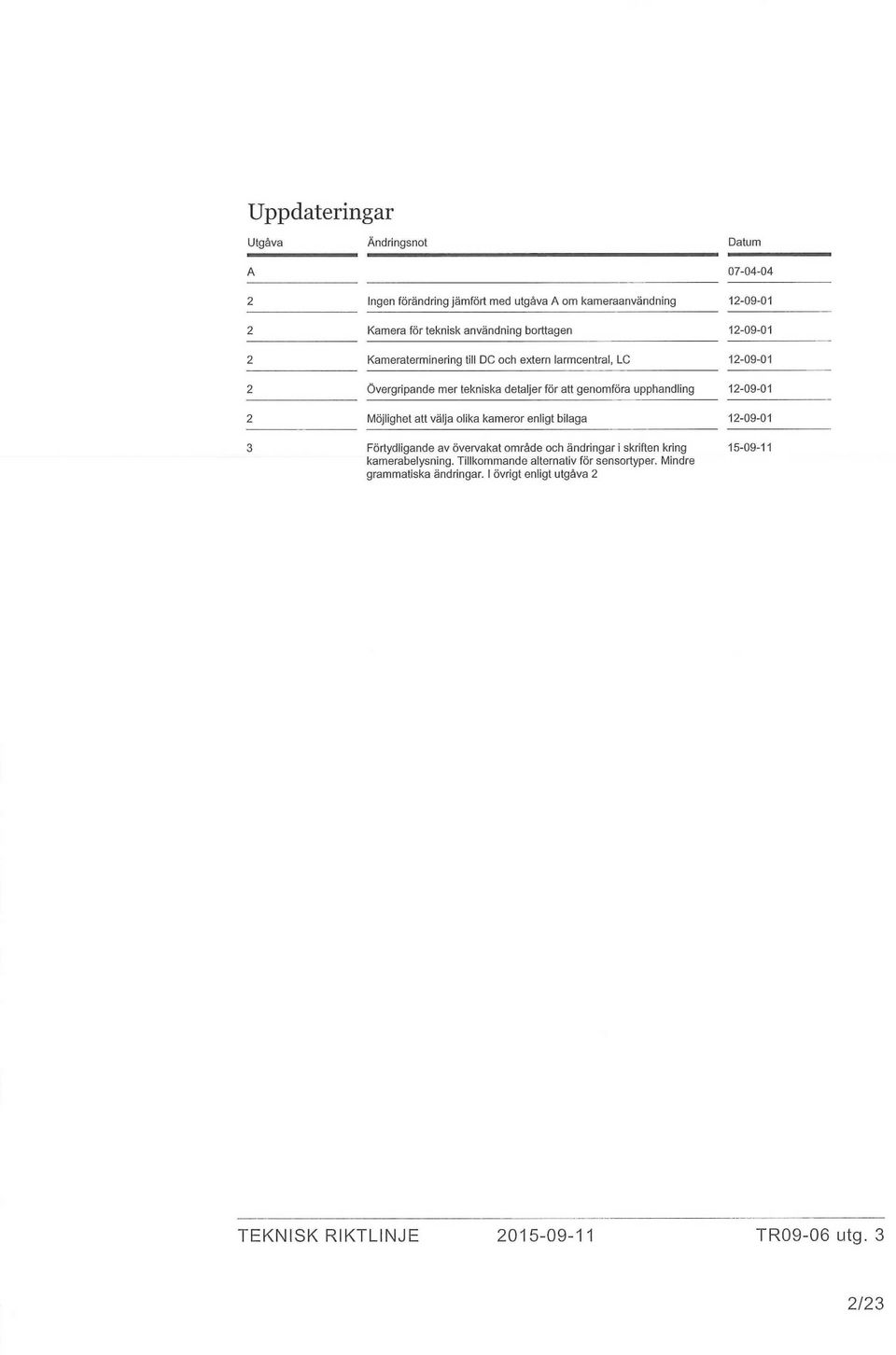

2 Uppdateringar Utgåva Ändringsnot Datum A Ingen förändring jämfört med utgåva A om kameraanvändning Kamera för teknisk användning borttagen Kameraterminering till DC och extern larmcentral, LC Övergripande mer tekniska detaljer för att genomföra upphandling Möjlighet att välja olika kameror enligt bilaga Förtydligande av övervakat område och ändringar i skriften kring kamerabelysning. Tillkommande alternativ för sensortyper. Mindre grammatiska ändringar. I övrigt enligt utgåva 2 2/23

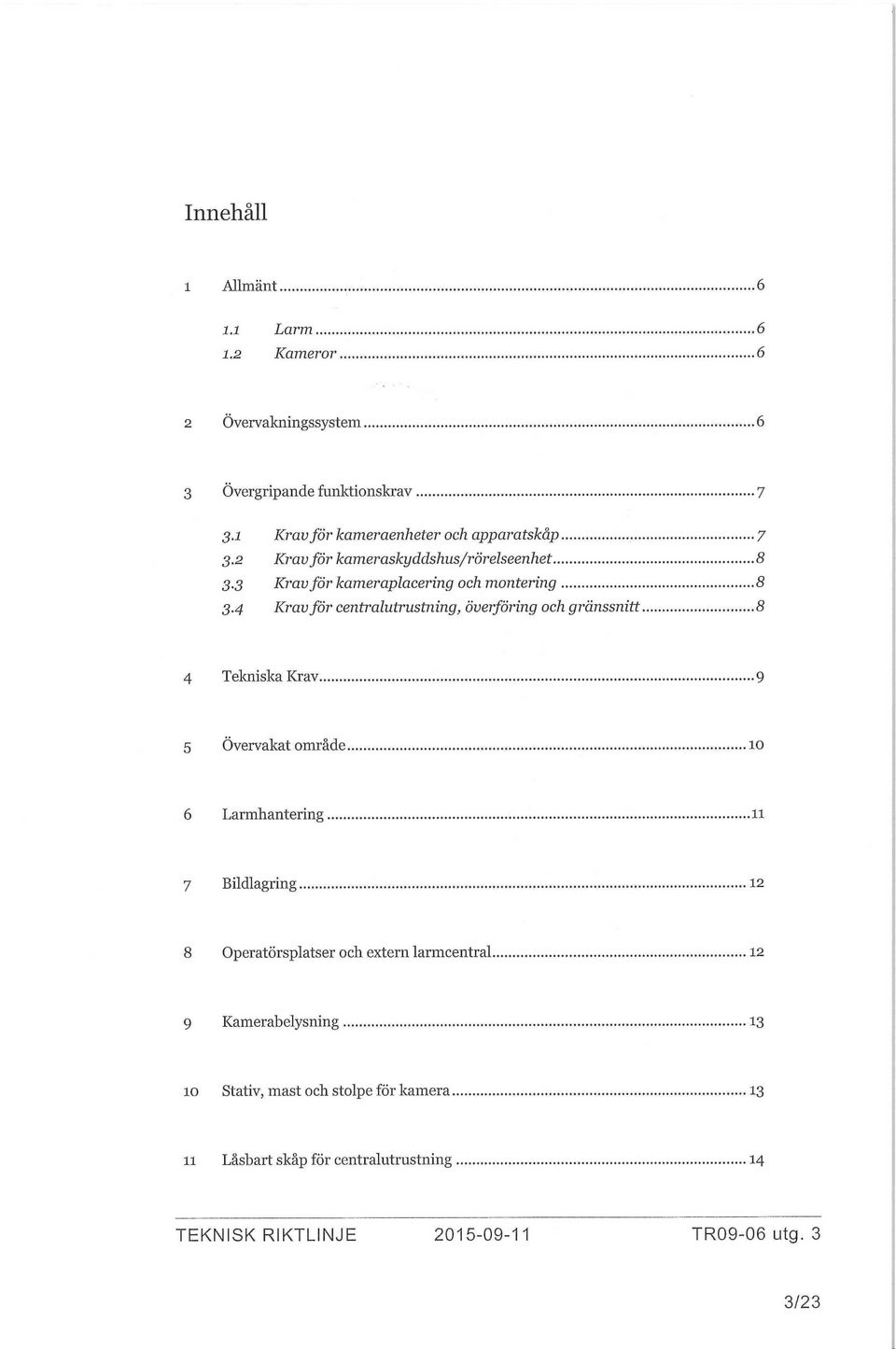

3 Innehåll 1 Allmänt Larm Kameror 6 2 Övervakningssystem 6 3 Övergripande funktionskrav Krav för kameraenheter och apparatskåp Krav för kameraskyddshus/rörelseenhet Krav för kameraplacering och montering Krav för centralutrustning, överföring och gränssnitt 8 4 T ekniska Krav 9 5 Övervakat område 10 6 Larmhantering 11 7 Bildlagring 12 8 Operatörsplatser och extern larmcentral 12 9 Kamerabelysning Stativ, mast och stolpe för kamera Låshart skåp för centralutrustning 14 3/23

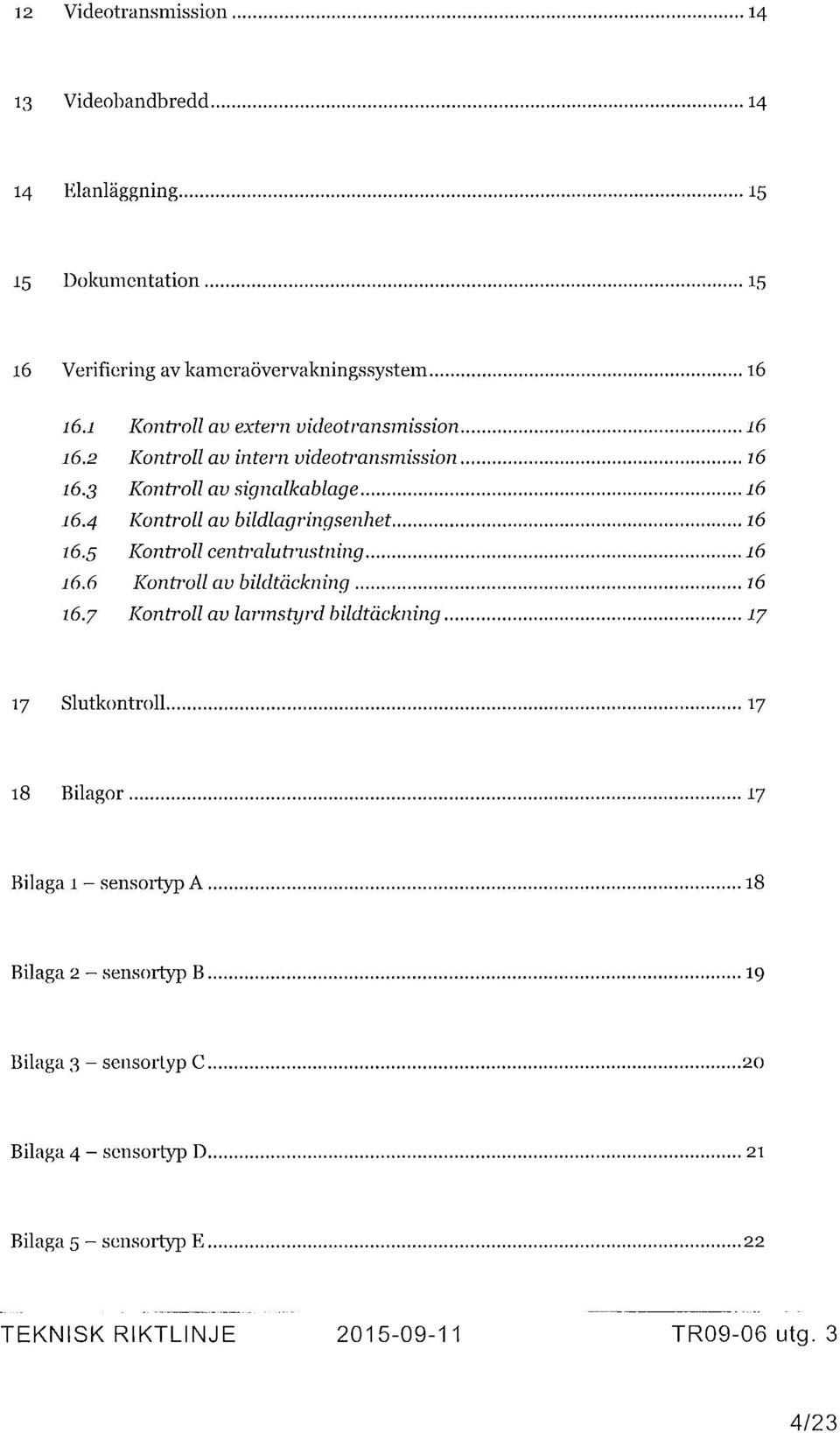

4 12 Videotransmission Videobandbredd Elanläggning Dokumentation Verifiering av kameraövervakningssystem Kontroll av extern videotransmission Kontroll av intern videotransmission Kontroll av signalkablage Kontroll av bildlagringsenhet Kontroll centralutrustning Kontroll av bildtäckning Kontroll av larmstyrd bildtäckning Slutkontroll Bilagor 17 Bilaga l - sensortyp A 18 Bilaga 2 - sensortyp B 19 Bilaga 3 - sensortyp C 20 Bilaga 4 - sensortyp D 21 Bilaga 5 - sensortyp E 22 4/23

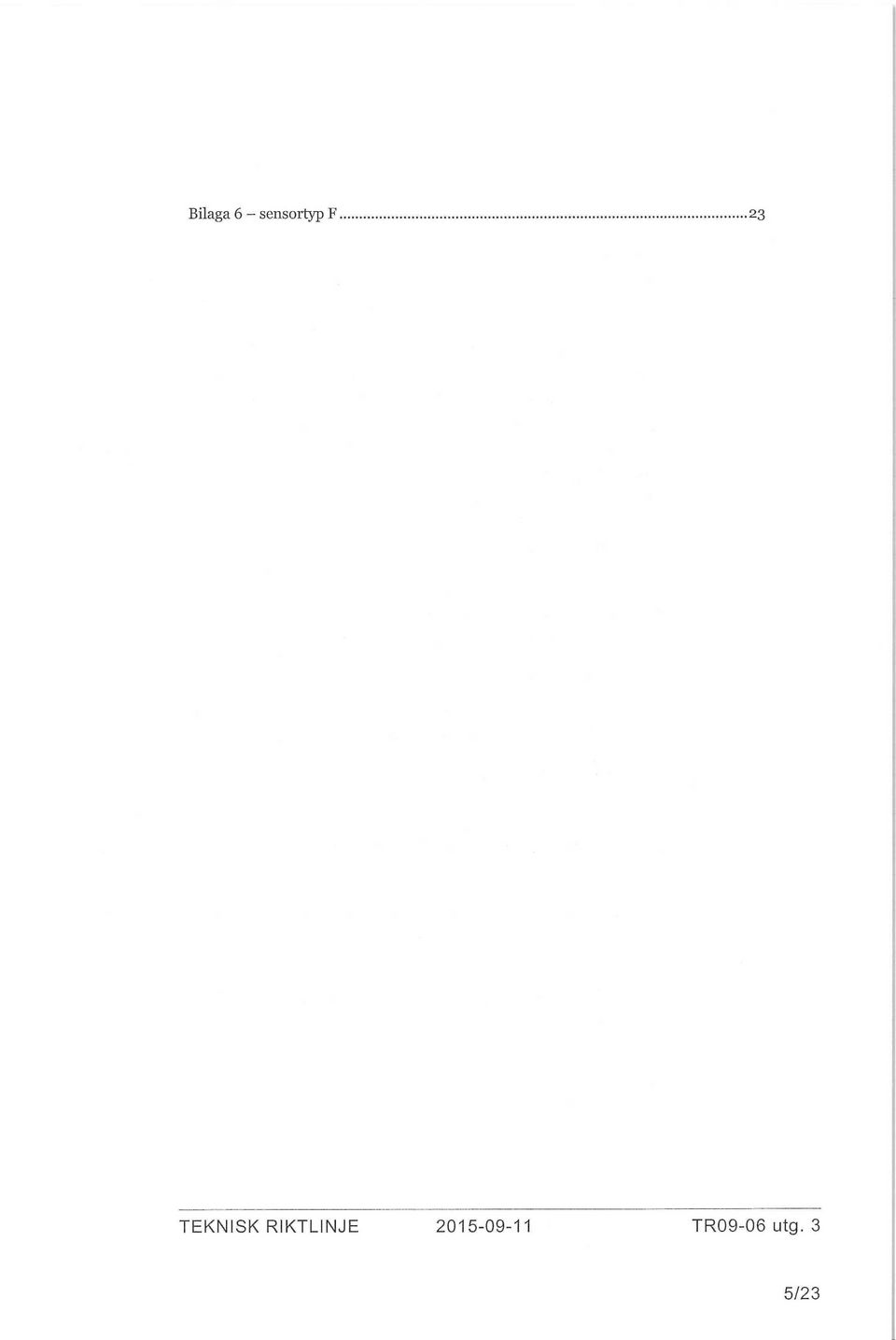

5 Bilaga 6 - sensortyp F 23 5/23

6 i Allmänt Områdesövervakningen ska lägst bestå av övervakning av stängsellinje/områdesgräns och närområde innanför. Vanligen används kameror för kontinuerlig övervakning av området och larmpunkter för att aktivera larm och även trigga kameror till förhöjd inspelningskvalitet. Alternativ såsom exempelvis videoanalys eller markradar kan accepteras för att aktivera larm men ska särskilt kravställas för varje anläggning. Omfattning av områdesövervakning ska fastställas för varje anläggning utifrån betydelseklassning. Parametrar som insatstid, bedömd risk för sabotage, intrång eller annan brottslig verksamhet liksom konsekvenser av detta ska särskilt beaktas. Att särskilt beakta är också den svåra elektriska miljö där det ställs stora krav på hur utrustningen är utformad och hur den installeras för att klara gällande lo-av, se även IECTS : Larm I betydelseklass 4 (B4) ska områdesskydd och byggnader förses med larm. I betydelseklass 3 (B3) larmas byggnader innanför områdesskyddet samt grindar. Se vidare TR Samtliga larm från inbrottslarm och brandlarm ska kunna aktivera samtliga kameror för områdesövervakningen. 1.2 Kameror I betydelseklass 4 (B4) ska byggnader och området inklusive stängsel övervakas med kameror i kombination med larm. I betydelseklass 3 (B3) används kameraövervakning endast om det särskilt föreskrivs. 2 Övervakningssystem Anläggningar som klassas som B4 samt anläggningar där så bedöms befogat förses med kameraövervakningssystem. Kameraövervakningen ska uppfylla följande huvudfunktioner: > Verifiering av utlösta områdes- och inbrottslarm > Rondering och kontroll av händelser inom anläggningen > Igenkänning av personer vid huvudgrinden > Inspelning och lagring av bilder 6/23

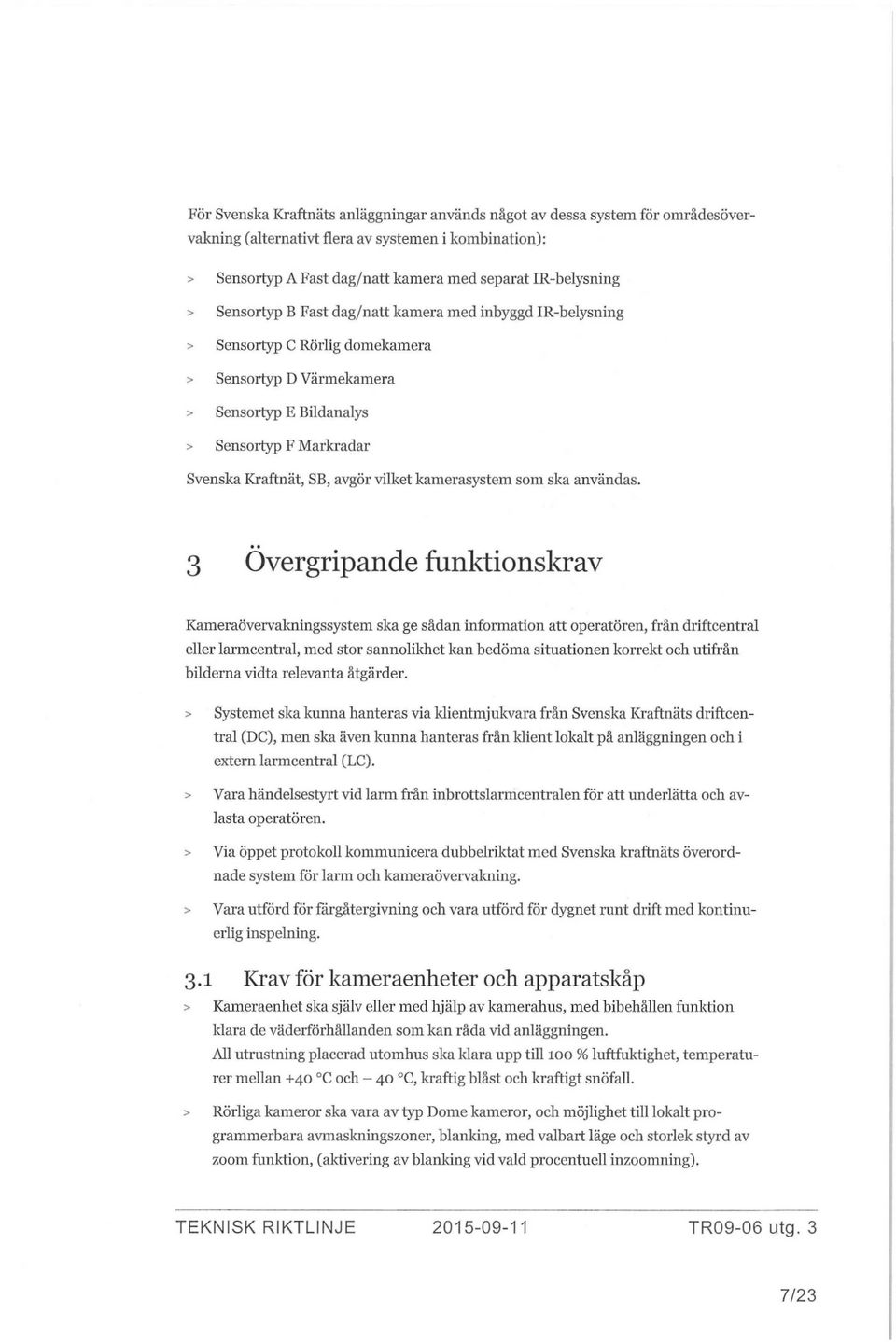

7 För Svenska Kraftnäts anläggningar används något av dessa system för områdesövervakning (alternativt flera av systemen i kombination): > Sensortyp A Fast dag/natt kamera med separat IR-belysning > Sensortyp B Fast dag/natt kamera med inbyggd IR-belysning > Sensortyp C Rörlig domekamera > Sensortyp D Värmekamera > Sensortyp E Bildanalys > Sensortyp F Markradar Svenska Kraftnät, SB, avgör vilket kamerasystem som ska användas. 3 Övergripande funktionskrav Kameraövervakningssystem ska ge sådan information att operatören, från driftcentral eller larmcentral, med stor sannolikhet kan bedöma situationen korrekt och utifrån bilderna vidta relevanta åtgärder. > Systemet ska kunna hanteras via klientmjukvara från Svenska Kraftnäts driftcentral (DC), men ska även kunna hanteras från klient lokalt på anläggningen och i extern larmcentral (LC). > Vara händelsestyrt vid larm från inbrottslarmcentralen för att underlätta och avlasta operatören. > Via öppet protokoll kommunicera dubbelriktat med Svenska kraftnäts överordnade system för larm och kameraövervakning. > Vara utförd för färgåtergivning och vara utförd för dygnet runt drift med kontinuerlig inspelning. 3.1 Krav för kameraenheter och apparatskåp > Kameraenhet ska själv eller med hjälp av kamerahus, med bibehållen funktion klara de väderförhållanden som kan råda vid anläggningen. All utrustning placerad utomhus ska klara upp till 100 % luftfuktighet, temperaturer mellan +40 C och - 40 C, kraftig blåst och kraftigt snöfall. > Rörliga kameror ska vara av typ Dome kameror, och möjlighet till lokalt programmerbara avmaskningszoner, blanking, med valbart läge och storlek styrd av zoom funktion, (aktivering av blanking vid vald procentuell inzoomning). 7/23

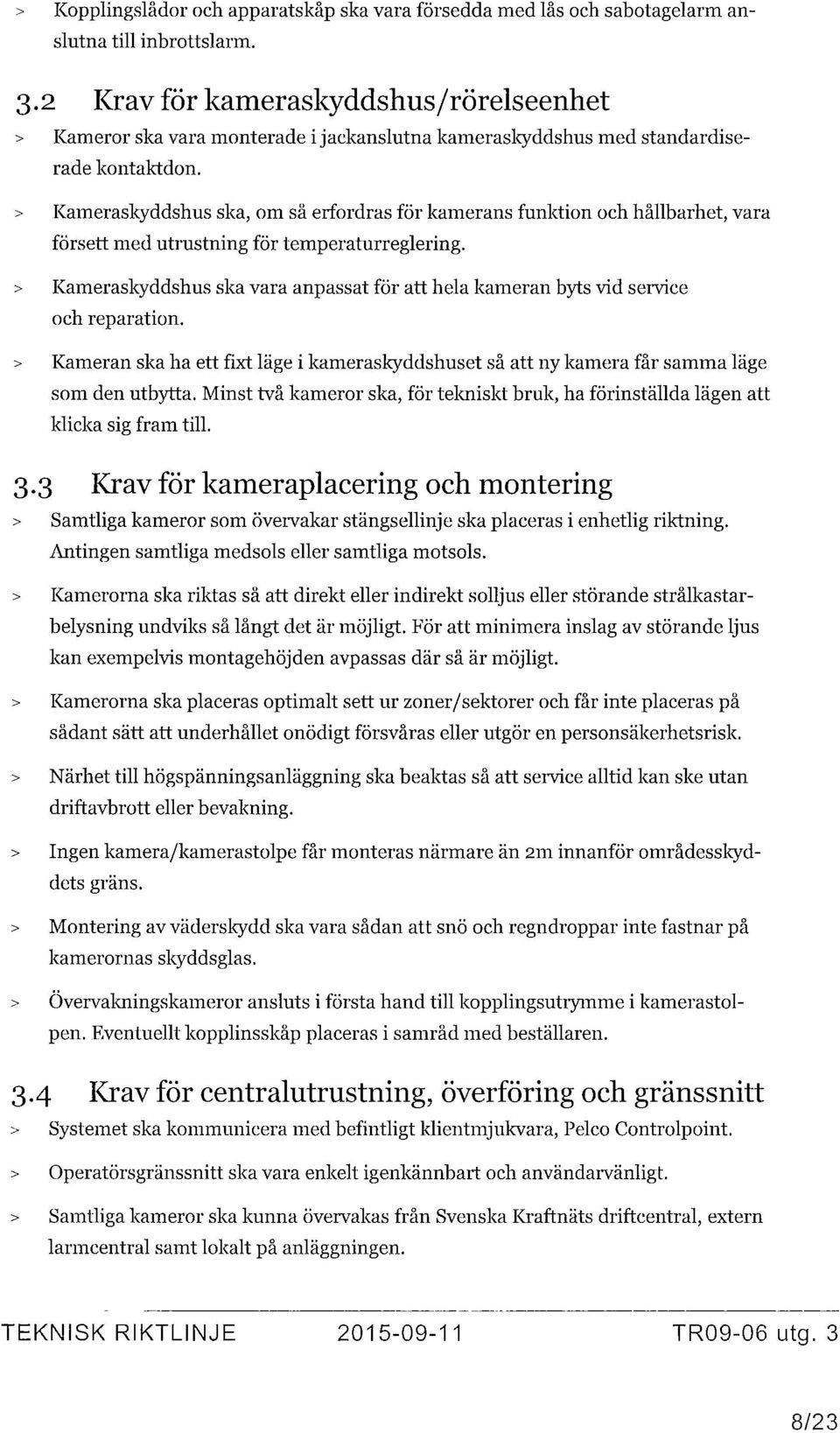

8 > Kopplingslådor och apparatskåp ska vara försedda med lås och sabotagelarm anslutna till inbrottslarm. 3.2 Krav för kameraskyddshus/rörelseenhet > Kameror ska vara monterade i jackanslutna kameraskyddshus med standardiserade kontaktdon. > Kameraskyddshus ska, om så erfordras för kamerans funktion och hållbarhet, vara försett med utrustning för temperaturreglering. > Kameraskyddshus ska vara anpassat för att hela kameran byts vid service och reparation. > Kameran ska ha ett fixt läge i kameraskyddshuset så att ny kamera får samma läge som den utbytta. Minst två kameror ska, för tekniskt bruk, ha förinställda lägen att klicka sig fram till. 3.3 Krav för kameraplacering och montering > Samtliga kameror som övervakar stängsellinje ska placeras i enhetlig riktning. Antingen samtliga medsols eller samtliga motsols. > Kamerorna ska riktas så att direkt eller indirekt solljus eller störande strålkastarhelysning undviks så långt det är möjligt. För att minimera inslag av störande ljus kan exempelvis montagehöjden avpassas där så är möjligt. > Kamerorna ska placeras optimalt sett ur zoner/sektorer och får inte placeras på sådant sätt att underhållet onödigt försvåras eller utgör en personsäkerhetsrisk. > Närhet till högspänningsanläggning ska beaktas så att service alltid kan ske utan driftavbrott eller bevakning. > Ingen kamera/kamerastolpe får monteras närmare än 2m innanför områdesskyddets gräns. > Montering av väderskydd ska vara sådan att snö och regndroppar inte fastnar på kamerornas skyddsglas. > Övervakningskameror ansluts i första hand till kopplingsutrymme i kamerastolpen. Eventuellt kopplinsskåp placeras i samråd med beställaren. 3.4 Krav för centralutrustning, överföring och gränssnitt > Systemet ska kommunicera med befintligt klientmjukvara, Pelco Controlpoint. > Operatörsgränssnitt ska vara enkelt igenkännbart och användarvänligt. > Samtliga kameror ska kunna övervakas från Svenska Kraftnäts driftcentral, extern larmcentral samt lokalt på anläggningen. 8/23

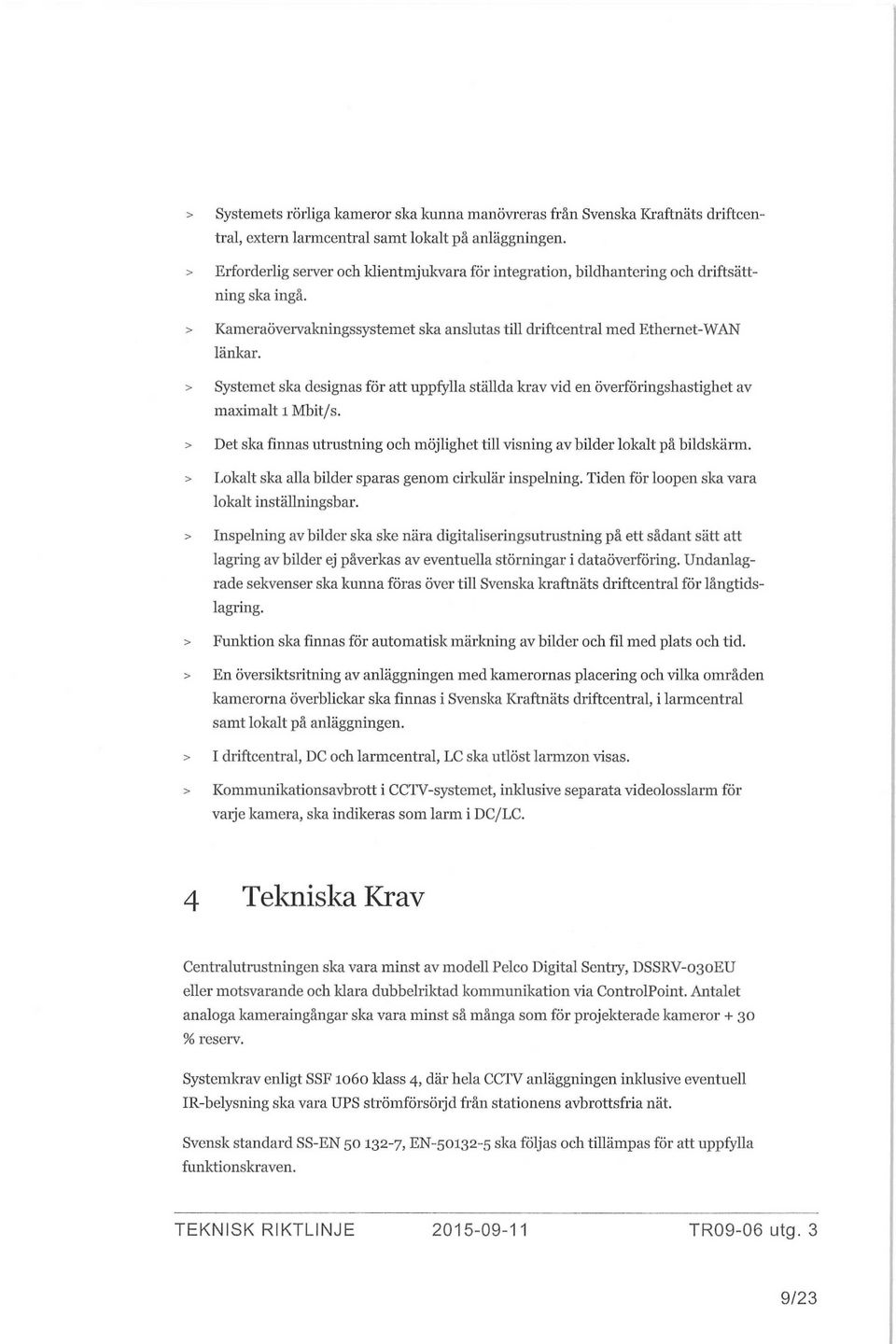

9 > Systemets rörliga kameror ska kunna manövreras från Svenska Kraftnäts driftcentral, extern larmcentral samt lokalt på anläggningen. > Erforderlig server och klientmjukvara för integration, bildhantering och driftsättning ska ingå. > Kameraövervakningssystemet ska anslutas till driftcentral med Ethernet-WAN länkar. > Systemet ska designas för att uppfylla ställda krav vid en överföringshastighet av maximalt l Mbit/s. > Det ska finnas utrustning och möjlighet till visning av bilder lokalt på bildskärm. > Lokalt ska alla bilder sparas genom cirkulär inspelning. Tiden för loopen ska vara lokalt inställningsbar. > Inspelning av bilder ska ske nära digitaliseringsutrustning på ett sådant sätt att lagring av bilder ej påverkas av eventuella störningar i dataöverföring. Undanlagrade sekvenser ska kunna föras över till Svenska kraftnäts driftcentral för långtidslagring. > Funktion ska finnas för automatisk märkning av bilder och fil med plats och tid. > En översiktsritning av anläggningen med kamerornas placering och vilka områden kamerorna överblickar ska finnas i Svenska Kraftnäts driftcentral, i larmcentral samt lokalt på anläggningen. > I driftcentral, DC och larmcentral, LC ska utlöst larmzon visas. > Kommunikationsavbrott i CCTV-systemet, inklusive separata videolosslarm för vaije kamera, ska indikeras som larm i DC/LC. 4 Tekniska Krav Centralutrustningen ska vara minst av modell Pelco Digital Sentiy, DSSRV-030EU eller motsvarande och klara dubbelriktad kommunikation via ControlPoint. Antalet analoga kameraingångar ska vara minst så många som för projekterade kameror + 30 % reserv. Systemkrav enligt SSF1060 klass 4, där hela CCTV anläggningen inklusive eventuell IR-belysning ska vara UPS strömförsöijd från stationens avbrottsfria nät. Svensk standard SS-EN , EN ska följas och tillämpas för att uppfylla funktionskraven.

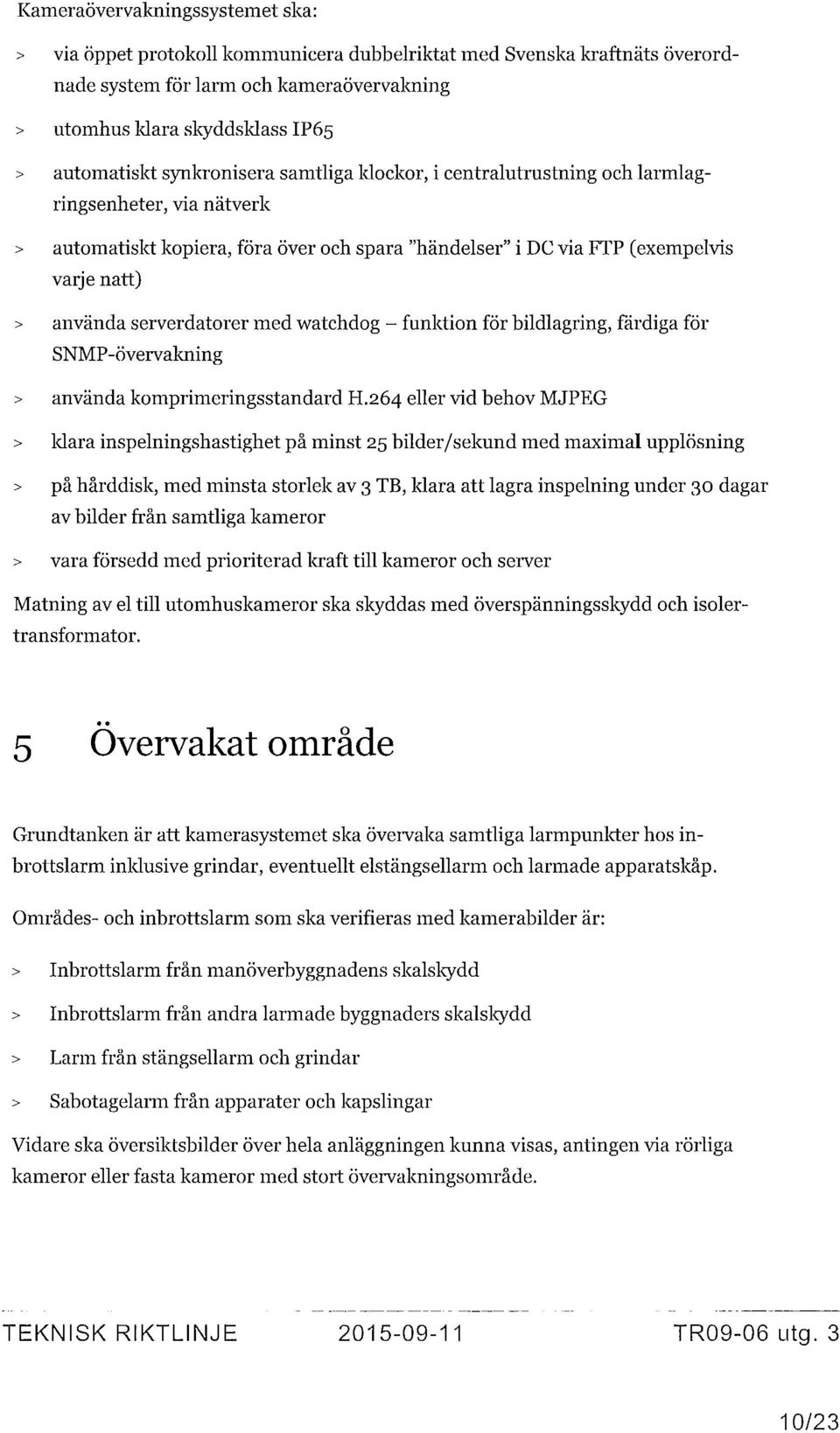

10 Kameraövervakningssystemet ska: > via öppet protokoll kommunicera dubbelriktat med Svenska kraftnäts överordnade system för larm och kameraövervakning > utomhus Mara skyddsmass IP65 > automatiskt synkronisera samtliga Mockor, i centralutrastning och larmlagringsenheter, via nätverk > automatiskt kopiera, föra över och spara "händelser" i DC via FTP (exempelvis varje natt) > använda serverdatorer med watchdog - funmion för bildlagring, färdiga för SNMP-övervakning > använda komprimeringsstandard H.264 eller vid behov MJPEG > Mara inspelningshastighet på minst 25 bilder/sekund med maximal upplösning > på hårddisk, med minsta storlek av 3 TB, Mara att lagra inspelning under 30 dagar av bilder från samtliga kameror > vara försedd med prioriterad kraft till kameror och server Matning av el till utomhuskameror ska skyddas med överspänningsskydd och isolertransformator. 5 Övervakat område Grundtanken är att kamerasystemet ska övervaka samtliga larmpunlcter hos inbrottslarm inldusive grindar, eventuellt elstängsellarm och larmade apparatskåp. Områdes- och inbrottslarm som ska verifieras med kamerabilder är: > Inbrottslarm från manöverhyggnadens skalskydd > Inbrottslarm från andra larmade byggnaders skalskydd > Larm från stängsellarm och grindar > Sabotagelarm från apparater och kapslingar Vidare ska översilctshilder över hela anläggningen kunna visas, antingen via rörliga kameror eller fasta kameror med stort övervakningsområde. 10/23

11 För verifiering av larm i stängsellinjen monteras kameror, i erforderligt antal, runt anläggningen. Kameror för övervakning av stängsellinjen ska vara placerade minst två meter innanför stängsel på stativ eller stolpe på lägst tre meters höjd. Kamerornas antal och placering ska anpassas till stängsellarmsektioner så att indelning av larmsektioner överensstämmer med kameraplaceringar. Vaije stängsellarmsektion ska presenteras med en fullt täckande kamerabild. Kamerabilden ska övervaka från marknivå till minst i meter över överklättringsskyddet längs hela sektionen och en person ska synas i helbild både böljan och i slutet av stängselsektionen. Kameraövervakningen av manöverbyggnad samt övriga larmade byggnader ska vara utformad så att varje sida av byggnaden kan övervakas. Varje ytterdörr, fönster, vindslucka och annan eventuell öppning inklusive närområdet ska bevakas av kamerasystemet. Grindar ska övervakas med egen kamerabild. För entrégrind gäller krav på möjligheten till igenkänning av person (klass C, enligt SSF1060, person, minst 50 % avbildhöjden) via kamerasystemet Mastmonterad kamera för överblick av anläggningen ska om annat ej skriftligen anges placeras på minst 18 meters höjd. Placering av samtliga kameror ska ske i samråd med beställaren. Även fördelningen av larmsektioner och förinställda presetlägen för automatisk inriktning av samtliga kameror vid samtliga larm, mot strategiska områden, ska ske i samråd med beställaren. 6 Larmhantering Hantering av olika funktioner ska vara konfliktfri med prioritet på larm. Aktiverat inbrottslarm, från förutbestämda larmsektioner, ska automatiskt styra in samtliga rörliga kameror till förinställd sektion samt koppla upp fasta kameror. Vid aktiverat: inbrottslarm ska inspelningsrutin "pre- and post alarm" starta och lagras med möjlighet till senare granskning. Svarstiderna mellan de olika aktiveringarna ska vara minimerade så att operatören omgående kan spela upp inspelade sekvenser. Operatören ska:

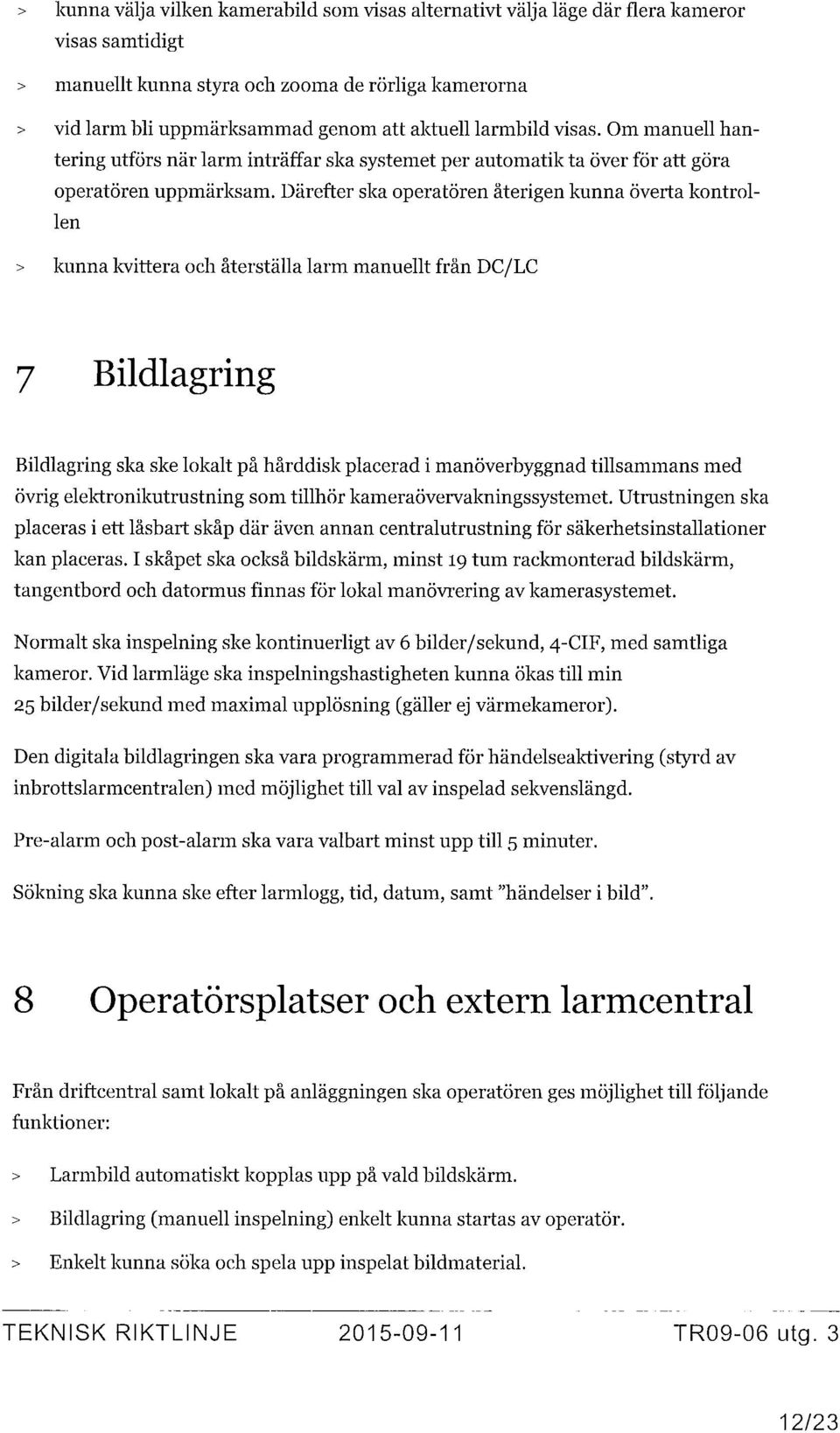

12 > kunna välja vilken kamerabild som visas alternativt välja läge där flera kameror visas samtidigt > manuellt kunna styra och zooma de rörliga kamerorna > vid larm bli uppmärksammad genom att aktuell larmbild visas. Om manuell hantering utförs när larm inträffar ska systemet per automatik ta över för att göra operatören uppmärksam. Därefter ska operatören återigen kunna överta kontrollen > kunna kvittera och återställa larm manuellt från DC/LC 7 Bildlagring Bildlagring ska ske lokalt på hårddisk placerad i manöverhyggnad tillsammans med övrig elektronikutrustning som tillhör kameraövervakningssystemet. Utrustningen ska placeras i ett låsbart skåp där även annan centralutrustning för säkerhetsinstallationer kan placeras. I skåpet ska också bildskärm, minst 19 tum rackmonterad bildskärm, tangenthord och datormus finnas för lokal manövrering av kamerasystemet. Normalt ska inspelning ske kontinuerligt av 6 bilder/sekund, 4-CIF, med samtliga kameror. Vid larmläge ska inspelningshastigheten kunna ökas till min 25 bilder/sekund med maximal upplösning (gäller ej värmekameror). Den digitala bildlagringen ska vara programmerad för händelseaktivering (styrd av inbrottslarmcentralen) med möjlighet till val av inspelad sekvenslängd. Pre-alarm och post-alarm ska vara valbart minst upp till 5 minuter. Sökning ska kunna ske efter larmlogg, tid, datum, samt "händelser i bild". 8 Operatörsplatser och extern larmcentral Från driftcentral samt lokalt på anläggningen ska operatören ges möjlighet till följande funktioner: > Larmbild automatiskt kopplas upp på vald bildskärm. > Bildlagring (manuell inspelning) enkelt kunna startas av operatör. > Enkelt kunna söka och spela upp inspelat bildmaterial. 12/23

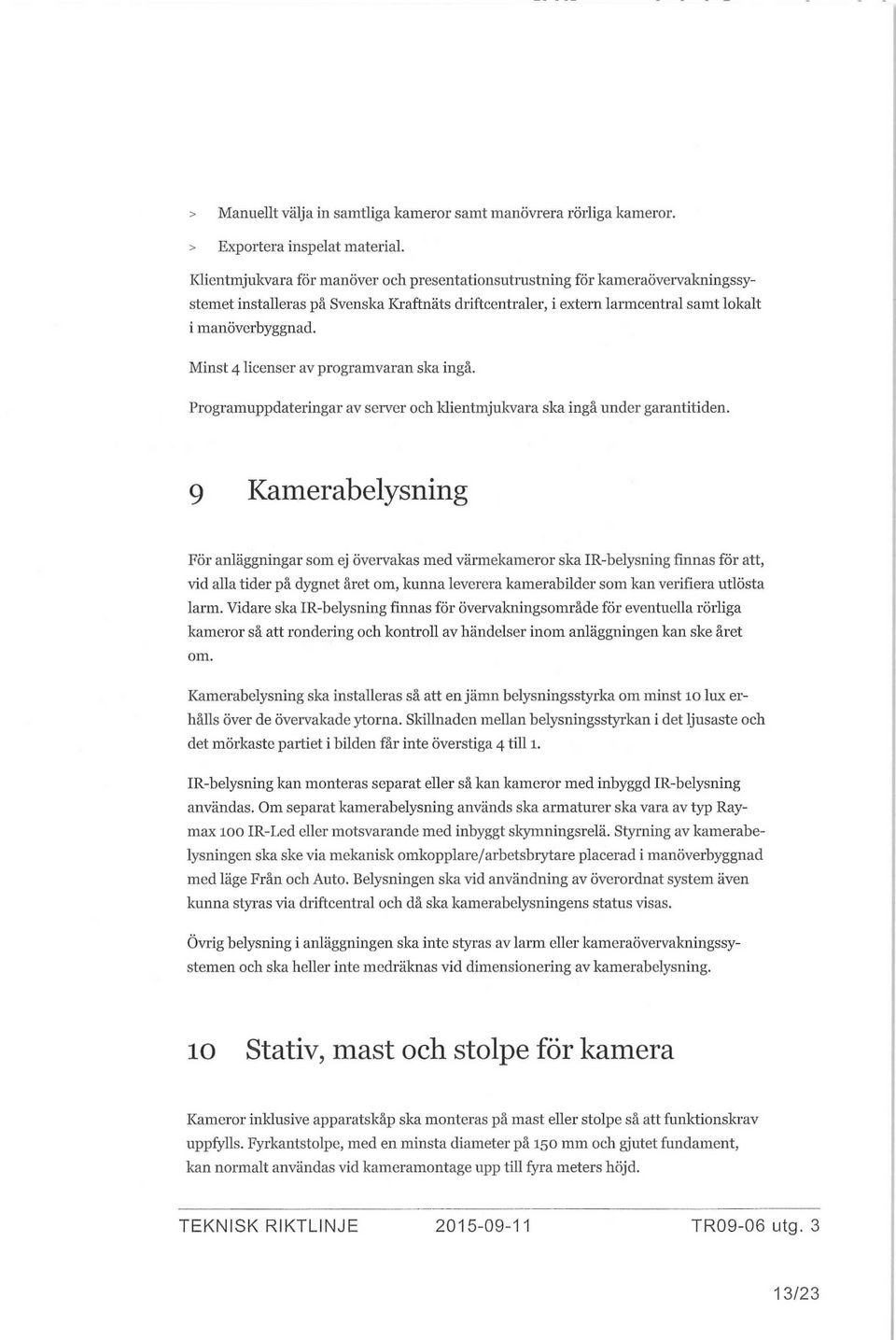

13 > Manuellt välja in samtliga kameror samt manövrera rörliga kameror. > Exportera inspelat material. Klientmjukvara för manöver och presentationsutrustning för kameraövervakningssystemet installeras på Svenska Kraftnäts driftcentraler, i extern larmcentral samt lokalt i manöverbyggnad. Minst 4 licenser av programvaran ska ingå. Programuppdateringar av server och klient mjukvara ska ingå under garantitiden. 9 Kamerabelysning För anläggningar som ej övervakas med värmekameror ska IR-belysning finnas för att, vid alla tider på dygnet året om, kunna leverera kamerabilder som kan verifiera utlösta larm. Vidare ska IR-belysning finnas för övervakningsområde för eventuella rörliga kameror så att rondering och kontroll av händelser inom anläggningen kan ske året om. Kamerabelysning ska installeras så att en jämn belysningsstyrka om minst 10 lux erhålls över de övervakade ytorna. Skillnaden mellan belysningsstyrkan i det ljusaste och det mörkaste partiet i bilden får inte överstiga 4 till 1. IR-belysning kan monteras separat eller så kan kameror med inbyggd IR-belysning användas. Om separat kamerabelysning används ska armaturer ska vara av typ Raymax 100 IR-Led eller motsvarande med inbyggt skymningsrelä. Styrning av kamerabelysningen ska ske via mekanisk omkopplare/arbetsbrytare placerad i manöverbyggnad med läge Från och Auto. Belysningen ska vid användning av överordnat system även kunna styras via driftcentral och då ska kamerabelysningens status visas. Övrig belysning i anläggningen ska inte styras av larm eller kameraövervakningssystemen och ska heller inte medräknas vid dimensionering av kamerabelysning. 10 Stativ, mast och stolpe för kamera Kameror inklusive apparatskåp ska monteras på mast eller stolpe så att funktionskrav uppfylls. Fyrkantstolpe, med en minsta diameter på 150 mm och gjutet fundament, kan normalt användas vid kameramontage upp till fyra meters höjd. 13/23

14 Vid högre montage ska fackverksmast eller annan konstruktion som uppfyller funktionskrav användas. För översiktskamera eller annan högt placerad kamera får jordningsmast eller annan befintlig mast användas om den uppfyller funktionskraven och ej stör mastens avsedda funktion. Kabel till kameraenhet ska under tre meters höjd normalt löpa inuti stolpe alternativt omgärdas av fysiskt skydd. Vid övergång från stolpe till kameraenhet ska kabeln vara skyddad mot avklippning, exempelvis med hjälp av kabelskydd eller bockade plåtar. Alla stativ, master och stolpar inklusive fundament och fästdon ska ingå i entreprenaden. Oavsett konstruktion gäller att kamerornas montage och infästning ska vara absolut stabil och fri från vibrationer. Detta ska särskilt beaktas vid den minsta bildvinkel på zoomförsedda kameror. 11 Låsbart skåp för centralutrustning Utrustning för kamerasystem ska rackmonteras i jordat och låsbart larmat plåtskåp. Skåpet får delas tillsammans med övrig utrustning till säkerhetssystemen såsom inbrottslarm, passagesystem och reservkraft till säkerhetssystemen. Skåpet ska även innehålla utrustning för lokal styrning inklusive bildskärm, datormus och tangentbord. Skåpet ska vara dimensionerat och anpassat för att uppfylla krav på temperatur och fuktighet som utrustningen kräver. På skåpets insida ska inplastad montageritning fästas. 12 Videotransmission Vid analoga system ska videosignalen från kopplingsskåp, placerat intill kamera, till centralutrustning överföras med 2-trådsöverföring via Cat 5 kabel eller fiber. Insignalerna ska terminera på separata videokorrektionsförstärkare, en för vaije kamera. Ingången ska vara galvaniskt isolerad. 13 Videobandbredd Vaije videotransmissionsträcka, via kabelkontakt vid kameraövervakning, 2-trådsöverföring eller fiber samt videokorrektionsförstärkare ska ha en bandbredd på 14/23

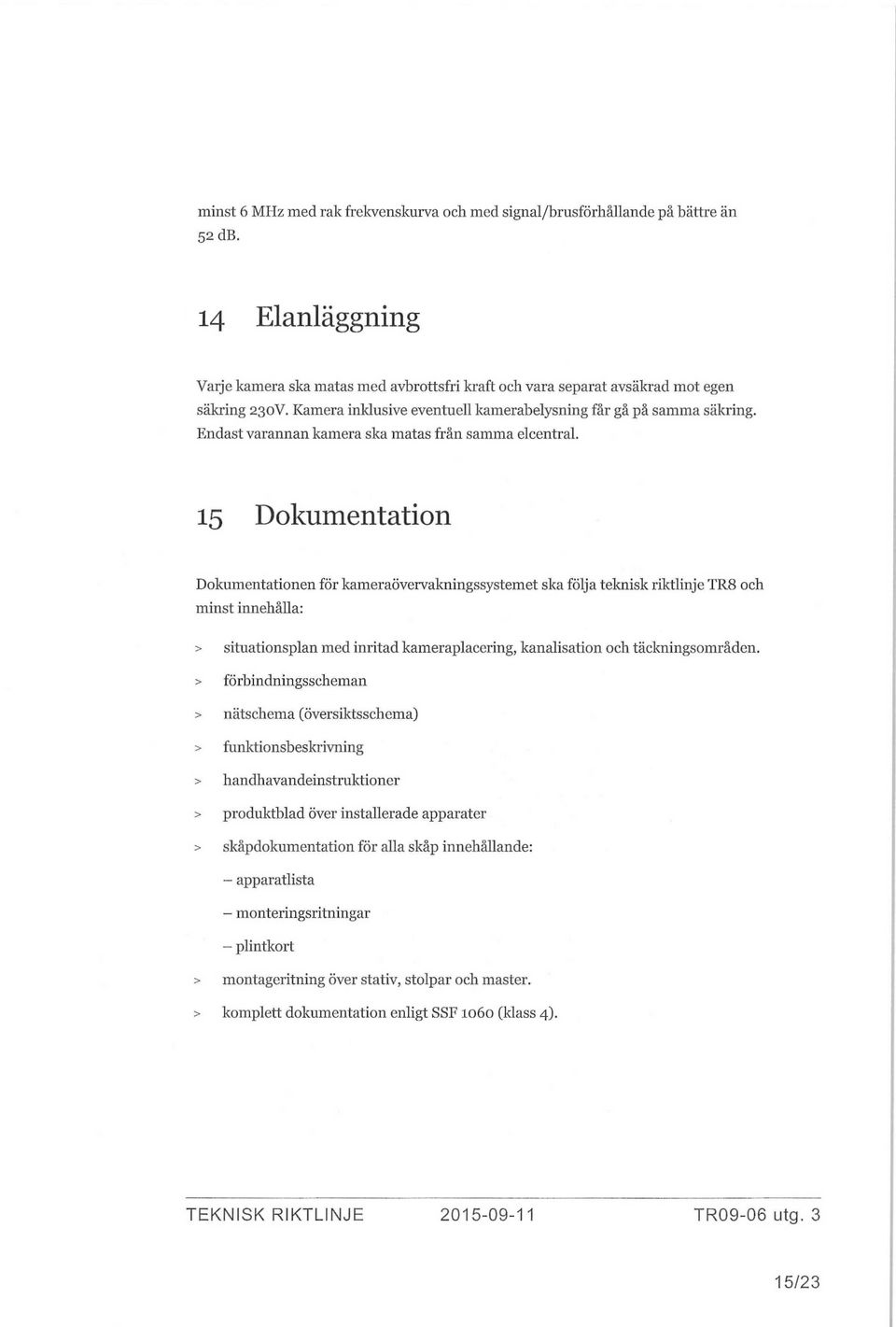

15 minst 6 MHz med rak frekvenskurva och med signal/brusförhållande på bättre än 52 db. 14 Elanläggning Vaije kamera ska matas med avbrottsfri kraft och vara separat avsäkrad mot egen säkring 230V. Kamera inklusive eventuell kamerabelysning får gå på samma säkring. Endast varannan kamera ska matas från samma elcentral. 15 Dokumentation Dokumentationen för kameraövervakningssystemet ska följa teknisk riktlinje TR8 och minst innehålla: > situationsplan med inritad kameraplacering, kanalisation och täckningsområden. > förbindningsscheman > nätschema (översiktsschema) > funktionsbeskrivning > handhavandeinstruktioner > produktblad över installerade apparater > skåpdokumentation för alla skåp innehållande: - apparatlista - monteringsritningar - plintkort > montageritning över stativ, stolpar och master. > komplett dokumentation enligt SSF 1060 (klass 4).

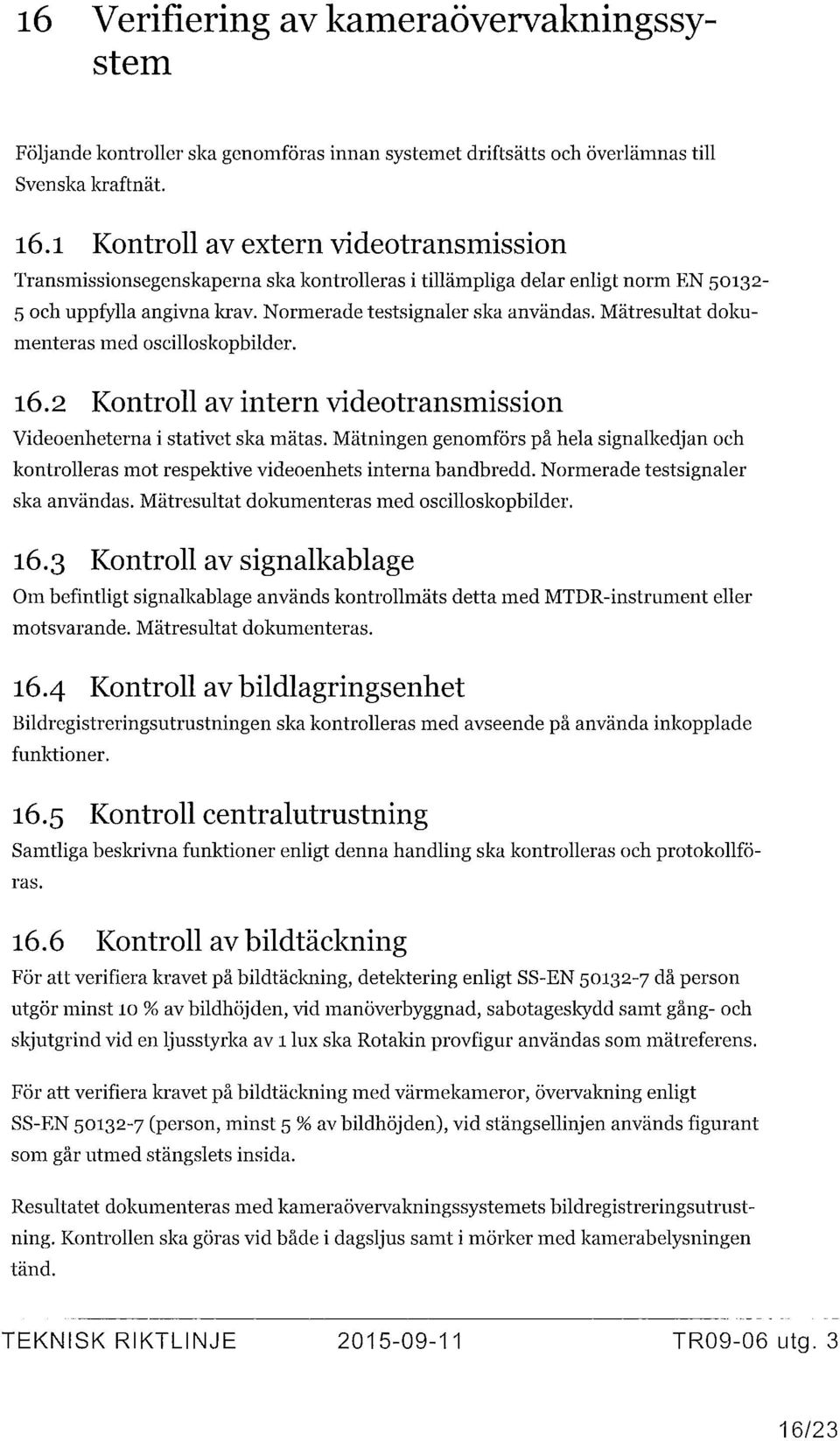

16 16 Verifiering av kameraövervakningssystem Följande kontroller ska genomföras innan systemet driftsätts och överlämnas till Svenska kraftnät Kontroll av extern videotransmission Transmissionsegenskapema ska kontrolleras i tillämpliga delar enligt norm EN och uppfylla angivna krav. Normerade testsignaler ska användas. Mätresultat dokumenteras med oscilloskopbilder Kontroll av intern videotransmission Videoenheterna i stativet ska mätas. Mätningen genomförs på hela signalkedjan och kontrolleras mot respektive videoenhets interna bandbredd. Normerade testsignaler ska användas. Mätresultat dokumenteras med oscilloskopbilder Kontroll av signalkablage Om befintligt signalkablage används kontrollmäts detta med MTDR-instrument eller motsvarande. Mätresultat dokumenteras Kontroll avbildlagringsenhet Bildregistreringsutrustningen ska kontrolleras med avseende på använda inkopplade funktioner Kontroll centralutrustning Samtliga beskrivna funktioner enligt denna handling ska kontrolleras och protokollföras Kontroll av bildtäckning För att verifiera kravet på bildtäckning, detektering enligt SS-EN då person utgör minst 10 % av bildhöjden, vid manöverbyggnad, sabotageskydd samt gång- och skjutgrind vid en ljusstyrka av 1 lux ska Rotakin provfigur användas som mätreferens. För att verifiera kravet på bildtäckning med värmekameror, övervakning enligt SS-EN (person, minst 5 % av bildhöjden), vid stängsellinjen används figurant som går utmed stängslets insida. Resultatet dokumenteras med kameraövervakningssystemets bildregistreringsutrustning. Kontrollen ska göras vid både i dagsljus samt i mörker med kamerabelysningen tänd. 16/23

17 i6.7 Kontroll av larmstyrd bildtäckning Genom simulerade forceringar av området ska funktionen för pre-set lägen för de rörliga kamerorna kontrolleras med avseende på inställningsnoggrannhet och bildtäckning. Samtidigt ska bildtäckningen på fasta kameror kontrolleras. (Detektering). 17 Slutkontroll Funktionssamband provas vid en samordnad provning där samtliga berörda sidoentreprenörer närvarar. Alla utrustningar ska provas dels enskilt och dels i samarbete med berörda sidoentreprenörer. När varje enskilt delsystem har kontrollerats och godkänts ska samordnat prov genomföras. Avsikten med provet är att: > kontrollera kameraövervakningssystemets alla funktioner och samband med övriga system under normala förhållanden > kontrollera hur kameraövervakningssystemet reagerar om det stressas med exempelvis flera samtidiga forceringsförsök från olika platser Resultaten utvärderas direkt där så är möjligt respektive i efterhand med hjälp av bildregistreringsutrustningen, där hela provet ska spelas in. 18 Bilagor Bilaga 1 - Sensortyp A Fast dag/natt kamera med separat IR-belysning Bilaga 2 - Sensortyp B Fast dag/natt kamera med inbyggd IR-belysning Bilaga 3 - Sensortyp C Rörlig kamera Bilaga 4 - Sensortyp D Värmekamera Bilaga 5 - Sensortyp E Bildanalys Bilaga 6 - Sensortyp F Markradar

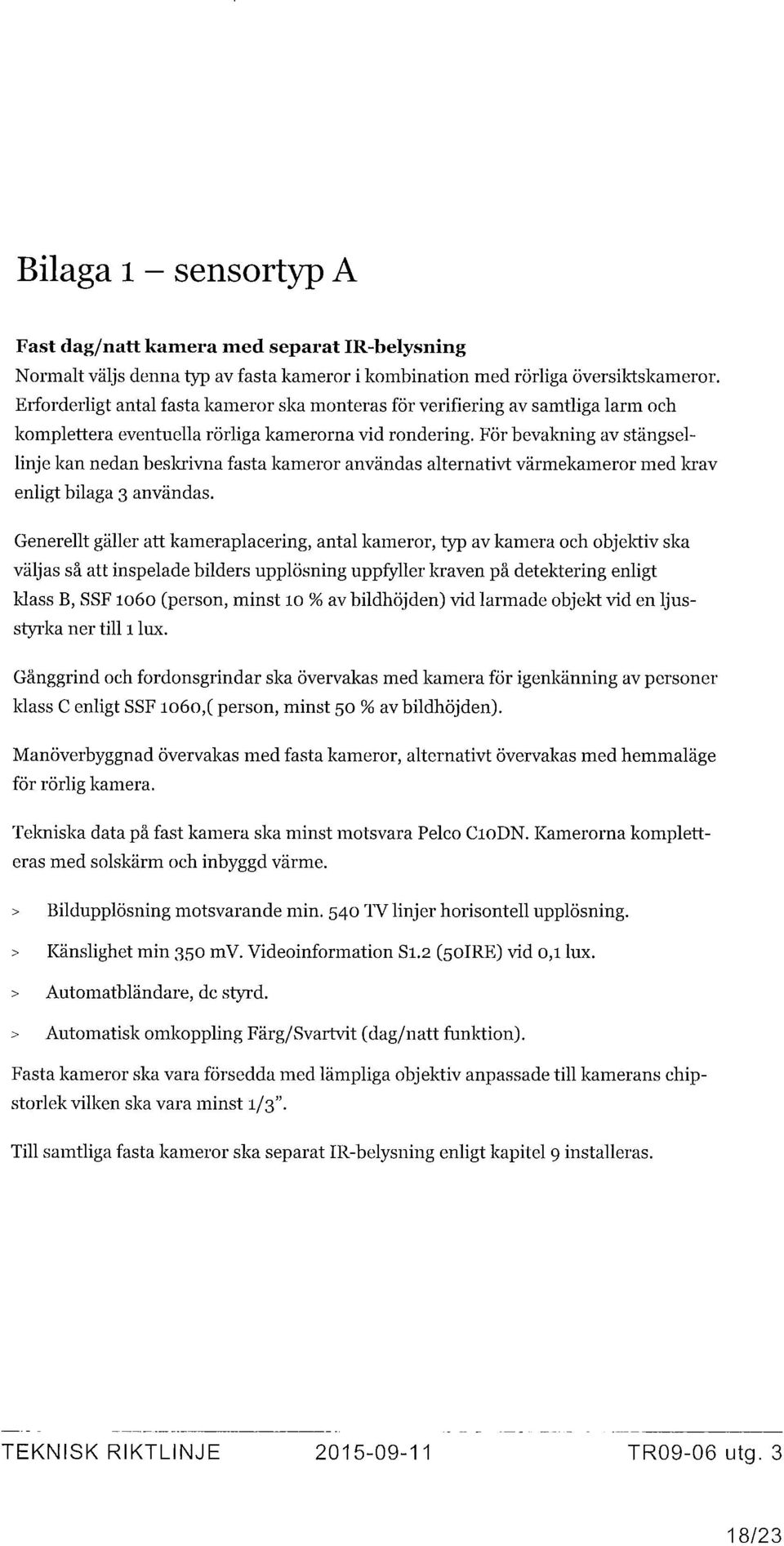

18 Bilaga i - sensortyp A Fast dag/natt kamera med separat IR-belysning Normalt väljs denna typ av fasta kameror i kombination med rörliga översiktskameror. Erforderligt antal fasta kameror ska monteras för verifiering av samtliga larm och komplettera eventuella rörliga kamerorna vid rondering. För bevakning av stängsellinje kan nedan beskrivna fasta kameror användas alternativt värmekameror med krav enligt bilaga 3 användas. Generellt gäller att kameraplacering, antal kameror, typ av kamera och objektiv ska väljas så att inspelade bilders upplösning uppfyller kraven på detektering enligt klass B, SSF1060 (person, minst 10 % av bildhöjden) vid larmade objekt vid en ljusstyrka ner till 1 lux. Gånggrind och fordonsgrindar ska övervakas med kamera för igenkänning av personer klass C enligt SSF 1060,(person, minst 50 % av bildhöjden). Manöverbyggnad övervakas med fasta kameror, alternativt övervakas med hemmaläge för rörlig kamera. Tekniska data på fast kamera ska minst motsvara Pelco C10DN. Kamerorna kompletteras med solskärm och inbyggd värme. > Bildupplösning motsvarande min. 540 TV linjer horisontell upplösning. > Känslighet min 350 mv. Videoinformation Si.2 (50IRE) vid 0,1 lux. > Automatbländare, dc styrd. > Automatisk omkoppling Färg/Svartvit (dag/natt funktion). Fasta kameror ska vara försedda med lämpliga objektiv anpassade till kamerans chipstorlek vilken ska vara minst 1/3". Till samtliga fasta kameror ska separat IR-belysning enligt kapitel 9 installeras.

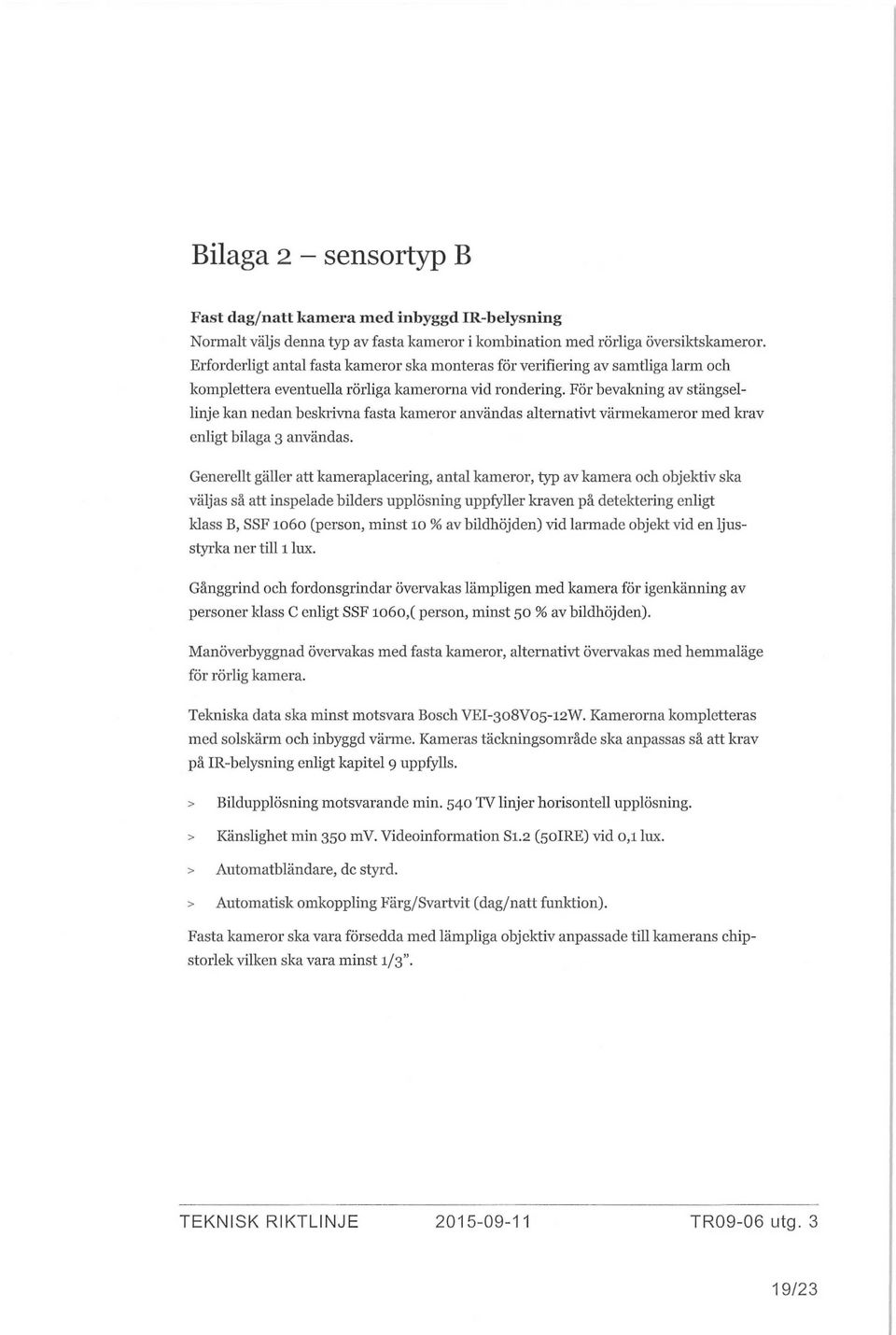

19 Bilaga 2 - sensortyp B Fast dag/natt kamera med inbyggd IR-belysning Normalt väljs denna typ av fasta kameror i kombination med rörliga översiktskameror. Erforderligt antal fasta kameror ska monteras för verifiering av samtliga larm och komplettera eventuella rörliga kamerorna vid rondering. För bevakning av stängsellinje kan nedan beskrivna fasta kameror användas alternativt värmekameror med krav enligt bilaga 3 användas. Generellt gäller att kameraplacering, antal kameror, typ av kamera och objektiv ska väljas så att inspelade bilders upplösning uppfyller kraven på detektering enligt klass B, SSF1060 (person, minst 10 % av bildhöjden) vid larmade objekt vid en ljusstyrka ner till 1 lux. Gånggrind och fordonsgrindar övervakas lämpligen med kamera för igenkänning av personer ldass C enligt SSF 1060,(person, minst 50 % avbildhöjden). Manöverbyggnad övervakas med fasta kameror, alternativt övervakas med hemmaläge för rörlig kamera. Tekniska data ska minst motsvara Bosch VEI-308V05-12W. Kamerorna kompletteras med solskärm och inbyggd värme. Kameras täckningsområde ska anpassas så att krav på IR-belysning enligt kapitel 9 uppfylls. > Bildupplösning motsvarande min. 540 TV linjer horisontell upplösning. > Känslighet min 350 mv. Videoinformation S1.2 (50IRE) vid 0,1 lux. > Automatbländare, dc styrd. > Automatisk omkoppling Färg/Svartvit (dag/natt funktion). Fasta kameror ska vara försedda med lämpliga objektiv anpassade till kamerans chipstorlek vilken ska vara minst 1/3".

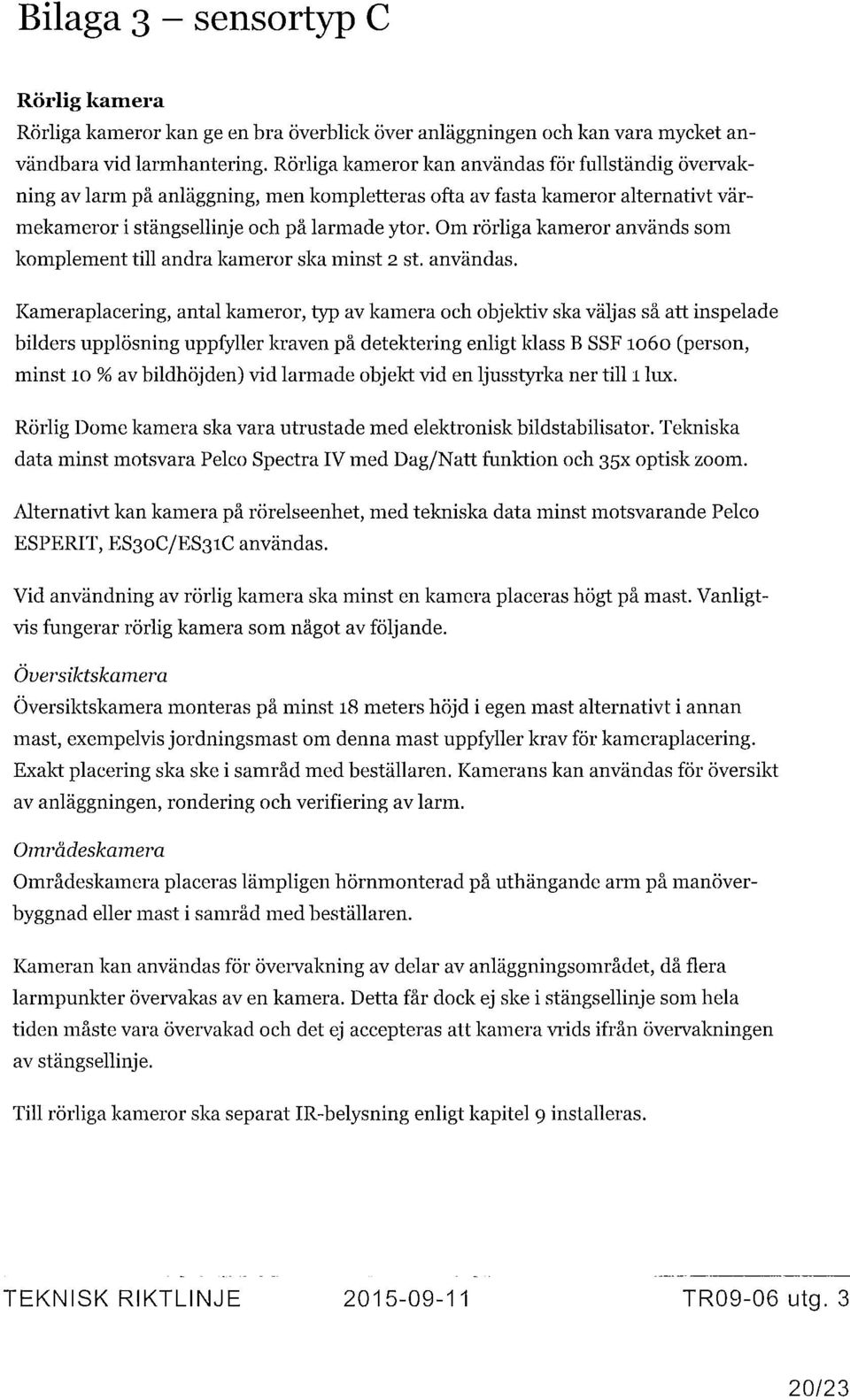

20 Bilaga 3 - sensortyp C Rörlig kamera Rörliga kameror kan ge en bra överblick över anläggningen och kan vara mycket användbara vid larmhantering. Rörliga kameror kan användas för fullständig övervakning av larm på anläggning, men kompletteras ofta av fasta kameror alternativt värmekameror i stängsellinje och på larmade ytor. Om rörliga kameror används som komplement till andra kameror ska minst 2 st. användas. Kameraplacering, antal kameror, typ av kamera och objektiv ska väljas så att inspelade bilders upplösning uppfyller kraven på detektering enligt klass B SSF1060 (person, minst 10 % av bildhöjden) vid larmade ohjekt vid en ljusstyrka ner till 1 lux. Rörlig Dome kamera ska vara utrustade med elektronisk bildstabilisator. Tekniska data minst motsvara Pelco Spectra IV med Dag/Natt funktion och 35X optisk zoom. Alternativt kan kamera på rörelseenhet, med tekniska data minst motsvarande Pelco ESPERIT, ES30C/ES31C användas. Vid användning av rörlig kamera ska minst en kamera placeras högt på mast. Vanligtvis fungerar rörlig kamera som något av följande. Översiktskamera Översiktskamera monteras på minst 18 meters höjd i egen mast alternativt i annan mast, exempelvis jordningsmast om denna mast uppfyller krav för kameraplacering. Exakt placering ska ske i samråd med beställaren. Kamerans kan användas för översikt av anläggningen, rondering och verifiering av larm. Områdeskamera Områdeskamera placeras lämpligen hörnmonterad på uthängande arm på manöverbyggnad eller mast i samråd med beställaren. Kameran kan användas för övervakning av delar av anläggningsområdet, då flera larmpunkter övervakas av en kamera. Detta får dock ej ske i stängsellinje som hela tiden måste vara övervakad och det ej accepteras att kamera vrids ifrån övervakningen av stängsellinje. Till rörliga kameror ska separat IR-belysning enligt kapitel 9 installeras. 20/23

21 Bilaga 4 - sensortyp D Värmekamera Värmekameror används lämpligen för verifiering av larm i stängsellinjen. Värmekameror kan även användas till övrig kameraövervakning av anläggningen förutom för grindövervakningen av entrégrind där igenkänning av person måste kunna ske via kameraövervakningssystemet. Vid övervakning med värmekameror är kravet på bildupplösning övervakning enligt klass A, SS-EN (person, minst 5 % avbildhöjden). Tekniska data ska minst motsvarande FLIR serie F försedd med DDE, analog och IP-utgång, samt med upplösning på lägst 320 x 240 pixlar. Avståndet mellan kamerorna får ej överstiga 160 m. 21/23

22 Bilaga 5 - sensortyp E Bildanalys För ytövervakning kan bildanalys av kamerabilden användas. För att minimera antalet oönskade larm krävs en kontrollerad miljö, fri från störande inslag av växtlighet och större djur. Denna metod kräver noggrann projektering tillsammans med leverantören av analysmjukvaran. > För detektering av människa krävs att en person upptar minst 40 pbdar vid en objektshöjd av 5 %, vilket är minsta acceptabla storlek för att operatör ska kunna bedöma bilden. > Bilduppdateringshastighet: minst 6 bilder/sekund. > Montagehöjd minst 6m, men alltid enligt leverantörens anvisningar. 22/23

23 Bilaga 6 sensortyp F Markradar För ytövervakning kan markradar som aktiverar kamerabild användas. Förslagsvis används PTZ-kameror (sensortyp C) som programmeras till att vid larm automatiskt styras till aktuell GPS-koordinat för larmhändelse. För att minimera antalet oönskade larm krävs en kontrollerad miljö, fri från störande inslag av växtlighet och större djur. Detekterade objekts rörelser ska matchas mot ett anläggningsspecifikt larmfilter. Exempel på larmfilter: ett objekt skall rört sig minst X meter och befunnit sig i larmzonen under Y sek för att radarsystemet skall generera en larmhändelse. Denna metod kräver noggrann projektering tillsammans med leverantören av utrustningen. -. = per (meter <3 - k a mera m = skyddsobjekt - «= perimeter i marfcradar HH = skyddsobjekt * = PTZ-kamera Systemet ska kunna avgöra om larm ska genereras via programmering av så kallade larmfilter bestående av variabler såsom, kompassriktning, sträcka, avstånd, hastighet, varaktighet och storlek. Minst femton olika objekt ska kunna följas och hanteras individuellt av systemet samtidigt Kameratäckningen ska minst vara så att en operatör ska kunna bedöma bilden och avgöra om larmet är skarpt. Samma krav på täckningsområde och upplösning som för vald kameratyp enligt sensormodell A-D.
