1 CCTV inomhussystem i G3A-serien inomhussystem i G3A-serien Versioner med Day/Night (dag/natt), färg och svartvitt 26x (Day/Night (dag/natt) ) eller 18x optiskt zoomområde +12x digital zoom Sekretessmaskering och blanka sektorer Kan konfigureras fjärrledes (Bilinx, BiPhase, RS-232, RS-485) Revolutionerande AutoTrack-rörelsespårning (tillval) Flera protokoll Tre års-garanti har alla funktioner som behövs för övervakningstillämpningar inomhus, från skolor till kontor, shoppinggallerior till kasinon. Med kan du fokusera på detaljer som andra kameror missar. Funktioner Den revolutionerande AutoTrack-funktionen (tillval) som är inbyggd i kameran visar på en ny generation inom rörelseavkänning. AutoTrack känner inte bara av rörelser utan zoomar även in målet och följer efter det, så att vakterna får händerna fria till andra ansvarsuppgifter. Bildkontroll och bildkvalitet är väsentliga aspekter för alla övervakningssystem för utomhusbruk. kan erbjuda optiska zoomobjektiv från 18x till 26x, och alla system har en fullständig 12x digital zoom som tar vid där den optiska zoomen tar slut. Dessutom garanterar den patenterade skalningsfunktionen optimal kontroll för sikt med alla zoominställningar. Effektiva övervakningskameror måste även göra bra ifrån sig under en mängd olika ljusförhållanden. För att öka känsligheten när det börjar skymma, växlar med dag/natt-funktion automatiskt från färg till svartvitt genom att ta bort det infraröda filtret. Vare sig du programmerar kameran att växla automatiskt eller använder den manuella växlingen är resultatet en kamera som fungerar optimalt, dag som natt. Om du vill ha ultimat känslighet kan den svartvita kameran användas. För att kameran ska fungera under mycket mörka förhållanden reducerar funktionen med långsam slutarkontroll (standard på alla kameror med färg och dag/natt-funktion) automatiskt slutartiden till så lite som en sekund. Detta ger mer än 50 gånger så stor känslighet. har obevakade sektorer och sekretessmaskering för att möta krav på personlig integritet. Med de här funktionerna kan du anpassa kameran så att sekretess kan garanteras för olika behov. Extern kontroll, konfiguration och uppdateringar kan utföras via videokabeln (koaxial och passiv UTP) när du använder Bilinx-kompatibla enheter (som t.ex. VP-CFGSFTkonfigurationsverktyg eller LTC 8016 Allegiant Bilinxgränssnitt) Menyerna för de här enheterna kan visas på flera språk, bl.a. engelska, franska, tyska, spanska, portugisiska och polska. Följande saker tillhör de funktioner som gör till en av de mest flexibla domerna i branschen. Installatören kan göra de här justeringarna för att anpassa s funktioner så att de uppfyller behoven för en viss kund. Robust kåpa (tillval) De robusta kåporna tillverkas av 3 mm tjock polykarbonat som utformats för att uppfylla stränga tålighetskrav utan att kompromissa med optisk skärpa.

2 2 inomhussystem i G3A-serien Kåpan själv klarar en kraft på 4788 Pa. Den energin motsvarar en slägga med en vikt på 4,5 kg som släpps från 3 meters höjd. Kåpan som är installerad i domen överskrider standarden för horisontell påverkan UL 1598 för belysningsarmaturer med en faktor på 10. Kamerakommandon Bildkvalitetsinställningar som t.ex. Vitbalans och Skärpa. Max. förstärkning: När den automatiska förstärkningskontrollen (AGC) är på i n kan du välja en särskild maximal inställning som AGC kan uppnå, detta för att begränsa grynigheten i bilden. Kameran anpassar sig automatiskt till situationer med mycket svag belysning. Långsam slutare (Förlängd exponeringstid): Genom att kamerans slutarhastighet saktas ner ökar känsligheten, vilket ger god sikt vid mycket lägre ljusnivåer. Tillgängliga inställningar är helautomatisk eller en av sex specifika slutarhastigheter. Digital Zoom: En fullständig 12x digital zoom kan utnyttjas när maximal optisk zoom har nåtts. Om du inte önskar digital zoom kan du avaktivera den. Day/Night (dag/natt)-kommandon : Den här funktionen ställer om kameran från färg till svartvitt och tar bort IR-filtret, vilket ökar kamerans känslighet i tillämpningar med svag belysning. Inställningarna består av på, av, och helautomatisk. ströskel: När det här funktionen ställs in på automatisk, bestämmer den vid vilken ljusnivå som kameran ska växla till nattläge. Dom-kommandon Blankade sektorer: Obevakade videofält i upptill 16 angivna sektorer inom kamerans totala synfält. Sekretessmaskering: Upp till sex områden kan maskeras så att de inte syns. Vaktronder: Det finns två sorters vaktronder: - En Programmerbar rond klarar upp till 99 programmeringar som antingen kan inkluderas i eller exkluderas från ronden. Du kan ange en fördröjningstid, efter vilken var och en av de inkluderade programmeringarna besöks i följd. Ronden fortsätter tills operatören ingriper. - Det finns två Förprogrammerade ronder som tillsammans klarar 15 minuter med rörelser. De är inspelade makron av operatörens rörelser, inklusive panorerings-, lutnings- och zoomaktiviteter och kan spelas upp löpande. Detta gör den automatiska ronden smidigare och grundligare. Inaktivitet: När operatören stoppar den manuella styrningen av domen, avgör inaktivitetsalternativet vad domen ska göra härnäst, om den ska göra något. Det finns följande val: återgå till en särskild förinställning, återgå till senast utförda automatiska rond eller gör ingenting. Installatören kan bestämma hur länge den inaktiva perioden ska vara. Lösenordskontroll: Med den här funktionen kan installatören bestämma säkerhetsnivån på domkommandona. Följande inställningar kan göras: - Låg: alla användare har åtkomst till alla alternativ. - Medium: ett visst kommando låser upp kommandona [OFF-90-ENTER]. - Hög: det krävs ett fyrsiffrigt modifierbart lösenord för att låsa upp kommandona. Installations-/konfigurationsanteckningar LTC LTC 0725 LTC 0825 Ø (4) ø Ø Ø

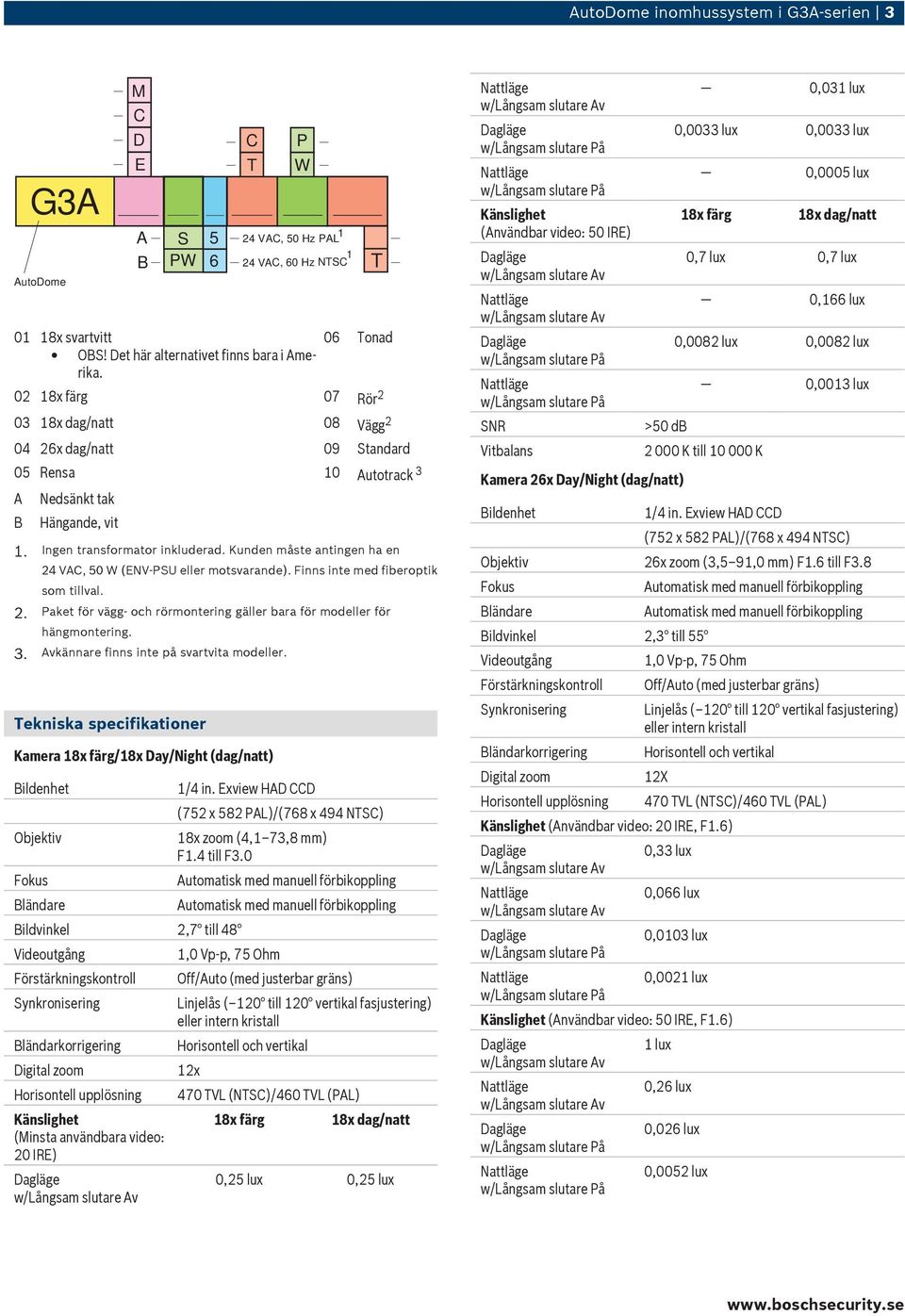

3 ❶ ❹ ❼ ❽ ❾ ❿ inomhussystem i G3A-serien 3 G3A ❷ ❸ M C D E A B S PW ❺ ❻ 5 6 C T P W 24 V PAL 1 24 VAC, 60 Hz NTSC 01 18x svartvitt 06 Tonad OBS! Det här alternativet finns bara i Amerika x färg 07 Rör x dag/natt 08 Vägg x dag/natt 09 Standard 05 Rensa 10 Autotrack 3 A B Nedsänkt tak Hängande, vit 1. Ingen transformator inkluderad. Kunden måste antingen ha en 24 VAC, 50 W (ENV-PSU eller motsvarande). Finns inte med fiberoptik som tillval. 2. Paket för vägg- och rörmontering gäller bara för modeller för hängmontering. 3. Avkännare finns inte på svartvita modeller. Tekniska specifikationer Kamera 18x färg/18x Day/Night (dag/natt) Bildenhet Objektiv Fokus Bländare Bildvinkel 2,7 till 48 Videoutgång Förstärkningskontroll Synkronisering Bländarkorrigering Digital zoom Horisontell upplösning Känslighet (Minsta användbara video: 20 IRE) 1/4 in. Exview HAD CCD 1 T (752 x 582 PAL)/(768 x 494 NTSC) 18x zoom (4,1 73,8 mm) F1.4 till F3.0 1,0 Vp-p, 75 Ohm Off/Auto (med justerbar gräns) Linjelås ( 120 till 120 vertikal fasjustering) eller intern kristall Horisontell och vertikal 12x 470 TVL (NTSC)/460 TVL (PAL) 18x färg 18x dag/natt 0,25 lux 0,25 lux Känslighet (Användbar video: 50 IRE) SNR Vitbalans >50 db Kamera 26x Day/Night (dag/natt) Bildenhet 0,031 lux 0,0033 lux 0,0033 lux 0,0005 lux 18x färg 18x dag/natt 0,7 lux 0,7 lux 0,166 lux 0,0082 lux 0,0082 lux 0,0013 lux K till K 1/4 in. Exview HAD CCD (752 x 582 PAL)/(768 x 494 NTSC) Objektiv 26x zoom (3,5 91,0 mm) F1.6 till F3.8 Fokus Bländare Bildvinkel 2,3 till 55 Videoutgång Förstärkningskontroll Synkronisering Bländarkorrigering Digital zoom Horisontell upplösning 1,0 Vp-p, 75 Ohm Off/Auto (med justerbar gräns) Linjelås ( 120 till 120 vertikal fasjustering) eller intern kristall Horisontell och vertikal 12X Känslighet (Användbar video: 20 IRE, F1.6) 470 TVL (NTSC)/460 TVL (PAL) 0,33 lux 0,066 lux 0,0103 lux 0,0021 lux Känslighet (Användbar video: 50 IRE, F1.6) 1 lux 0,26 lux 0,026 lux 0,0052 lux

4 4 inomhussystem i G3A-serien SNR Vitbalans Kamera 18x svartvit Bildenhet Objektiv Fokus Bländare >50 db K till K Bildvinkel 2,7 till 48 Videoutgång Förstärkningskontroll Synkronisering Bländarkorrigering Digital zoom Horisontell upplösning Känslighet (Minsta användbara video: 20 IRE) Känslighet (Minsta användbara video: 50 IRE) SNR Vitbalans Mekaniska specifikationer Modell Vikt 0,6 cm Exview HAD CCD (752 x 582 CCIR)/(768 x 494 EIA) 18X zoom (4,1 mm-73,8 mm) F1.4 till F3.0 1,0 Vp-p, 75 Ohm Off/Auto (med justerbar gräns) Linjelås ( 120 till 120 vertikal fasjustering) eller intern kristall Horisontell och vertikal 12x 520 TVL (normalt) 0,031 lux 0,1 lux >50 db N/A Pendant 3,6 kg Panorering/lutning 360 kontinuerlig panorering, -5 till 90 lutning från horisontellt läge Förpositioneringshastighet Variabel hastighet Modell Vikt 360 /sek., ±0,5 noggrannhet 120 /sek. In-ceiling 2,7 kg Panorering/lutning 360 kontinuerlig panorering, -5 till 90 lutning från horisontellt läge Förpositioneringshastighet Variabel hastighet Driftmiljö Modell Pendant 360 /sek., ±0,5 noggrannhet 120 /sek. Designklassning IP54 (NEMA 3) Drifttemperatur 10 till +50 C Luftfuktighet Modell Designklassning -10 till +60 C 0 till 90 %, icke-kondenserande In-ceiling Uppfyller ventilationskraven Övrigt Sektorer/namn 16 oberoende sektorer med namn/sektorer med 16 tecken. Förvaringstemperatur Kamerakonfiguration/kontroll Kommunikationsprotokoll Förprogrammerade positioner Vaktronder BiPhase eller RS-232, RS-485, Bilinx (koaxial) BiPhase, Bilinx, Pelco P, och Pelco D 99, var och en med titlar med 16 tecken Två (2) sorters ronder: Förprogrammerade ronder - två (2), med en total varaktighet av 15 minuter Förprogrammerad rond - en (1) som består av upp till 99 löpande situationer Adressering FastAddress, fjärradressering eller ratt med fyra (4) tecken Språk som stöds Listor på organ Extern förbrukare Ström (kamera) BiPhase ± RS-232 RX/TX eller RS-485 ± Video Larmingångar (4) Relä ut (1) Engelska, franska, tyska, spanska, portugisiska och polska CE, UL V AC, 50/60 Hz; 15 W max. Kontrolldata Valfri kontrolldata (valbart: DIP-omkopplare) BNC Strömförsörjningsenheter Modeller: G3A-PSU1-4 G3A-PSU1-8 G3A-PSU1-16 Programmerbar för "Normalt öppen" eller "Normalt stängd" Styrkontaktsutgång: 2 A vid 30 VAC 120 V AC 28 V AC, 60 Hz (Flera kanaler, ej isolerad) Fyra (4) domer kan strömförsörjas Åtta (8) domer kan strömförsörjas 16 domer kan strömförsörjas Mått 4 domer 8 och 16 domer Längd 21 cm 28,5 cm Höjd 23,5 cm 29 cm Bredd 9,5 cm 9 cm Programvaran Configuration Tool VP-CFGSFT VP-USB Konfigureringsprogramvara med USB-adapter Endast koaxial USB-adapter

5 inomhussystem i G3A-serien 5 G3ACS5C Set till färg- 18x färger, sänkt innertak, genomskinlig dom, 24 V G3ACS5C G3ADS5T Set till Day/Night- 18x dag/natt, sänkt innertak, tonad dom, 24 V G3ADS5T G3ACS5T Set till färg- 18x färger, sänkt innertak, tonad dom, 24 V G3ACS5T G3ADS5CT Set till Day/Night- 18x dag/natt, AutoTrack, sänkt innertak, genomskinlig dom, 24 V G3ADS5CT G3ACS5CT Set till färg- 18x färger, AutoTrack, sänkt innertak, genomskinlig dom, 24 V G3ACS5CT G3ADS5TT Set till Day/Night- 18x dag/natt, AutoTrack, sänkt innertak, tonad dom, 24 V G3ADS5TT G3ACS5TT Set till färg- 18x färger, AutoTrack, sänkt innertak, tonad dom, 24 V G3ACS5TT G3ADPW2CW Set till Day/Night- 18x dag/natt, hängande inomhus, väggmontering, genomskinlig dom, vit, 230 V G3ADPW2CW G3ACPW2CW Set till färg- 18x färger, hängande inomhus, väggmontering, genomskinlig dom, vit, 230 V G3ACPW2CW G3ADPW2TW Set till Day/Night- 18x dag/natt, hängande inomhus, väggmontering, tonad dom, vit, 230 V G3ADPW2TW G3ACPW2TW Set till färg- 18x färger, hängande inomhus, väggmontering, tonad dom, vit, 230 V G3ACPW2TW G3ADPW5CP Set till Day/Night- 18x dag/natt, hängande inomhus, rörmontering, genomskinlig dom, vit, 24 V G3ADPW5CP G3ACPW5CP Set till färg- 18x färger, hängande inomhus, rörmontering, genomskinlig dom, vit, 24 V G3ACPW5CP G3ADPW5CW Set till Day/Night- 18x dag/natt, hängande inomhus, väggmontering, genomskinlig dom, vit, 24 V G3ADPW5CW G3ACPW5TW Set till färg- 18x färger, hängande inomhus, väggmontering, tonad dom, vit, 24 V G3ACPW5TW G3ADPW5TP Set till Day/Night- 18x dag/natt, hängande inomhus, rörmontering, tonad dom, vit, 24 V G3ADPW5TP G3ACPW5CW Set till färg- 18x färger, hängande inomhus, väggmontering, genomskinlig dom, vit, 24 V G3ACPW5CW G3ADPW5TW Set till Day/Night- 18x dag/natt, hängande inomhus, väggmontering, tonad dom, vit, 24 V G3ADPW5TW G3ACPW5TP Set till färg- 18x färger, hängande inomhus, rörmontering, tonad dom, vit, 24 V G3ACPW2CWT Set till färg- väggmontering, genomskinlig dom, vit, 230 V G3ACPW5CPT Set till färg- rörmontering, genomskinlig dom, vit, 24 VAC, G3ACPW2TWT Set till färg- väggmontering, tonad dom, vit, 230 V AC, G3ACPW5TPT Set till färg- rörmontering, tonad dom, vit, 24 V G3ACPW5TWT Set till färg- väggmontering, tonad dom, vit, 24 V G3ACPW5CWT Set till färg- väggmontering, genomskinlig dom, vit, 24 V G3ADS5C Set till Day/Night- 18x dag/natt, sänkt innertak, genomskinlig dom, 24 V G3ACPW5TP G3ACPW2CWT G3ACPW5CPT G3ACPW2TWT G3ACPW5TPT G3ACPW5TWT G3ACPW5CWT G3ADS5C G3ADPW2CWT Set till Day/Night- väggmontering, genomskinlig dom, vit, 230 V G3ADPW2TWT Set till Day/Night- väggmontering, tonad dom, vit, 230 V AC, G3ADPW5CPT Set till Day/Night- rörmontering, genomskinlig dom, vit, 24 VAC, G3ADPW5CWT Set till Day/Night- väggmontering, genomskinlig dom, vit, 24 V G3ADPW5TPT Set till Day/Night- rörmontering, tonad dom, vit, 24 V G3ADPW5TWT Set till Day/Night- väggmontering, tonad dom, vit, 24 V G3ADPW2CWT G3ADPW2TWT G3ADPW5CPT G3ADPW5CWT G3ADPW5TPT G3ADPW5TWT

6 6 inomhussystem i G3A-serien G3AES5C Set till Day/Night- 26x dag/natt, sänkt innertak, genomskinlig dom, 24 V G3AES5T Set till Day/Night- 26x dag/natt, sänkt innertak, tonad dom, 24 V G3AES5CT Set till Day/Night- 26x dag/natt, AutoTrack, sänkt innertak, genomskinlig dom, 24 V G3AES5TT Set till Day/Night- 26x dag/natt, AutoTrack, sänkt innertak, tonad dom, 24 V G3AEPW5CP Set till Day/Night- 26x dag/natt, hängande inomhus, rörmontering, genomskinlig dom, vit, 24 V G3AEPW5CW Set till Day/Night- 26x dag/natt, hängande inomhus, väggmontering, genomskinlig dom, vit, 24 V G3AEPW2CW Set till Day/Night- 26x dag/natt, hängande inomhus, väggmontering, genomskinlig dom, vit, 230 V G3AEPW5TP Set till Day/Night- 26x dag/natt, hängande inomhus, rörmontering, tonad dom, vit, 24 V G3AEPW5TW Set till Day/Night- 26x dag/natt, hängande inomhus, väggmontering, tonad dom, vit, 24 V G3AEPW2TW Set till Day/Night- 26x dag/natt, hängande inomhus, väggmontering, tonad dom, vit, 230 V G3AEPW5CPT Set till Day/Night- rörmontering, genomskinlig dom, vit, 24 VAC, G3AEPW5CWT Set till Day/Night- väggmontering, genomskinlig dom, vit, 24 V G3AEPW5TPT Set till Day/Night- rörmontering, tonad dom, vit, 24 V G3AEPW5TWT Set till Day/Night- väggmontering, tonad dom, vit, 24 V G3AEPW2CWT Set till Day/Night- väggmontering, genomskinlig dom, vit, 230 V G3AES5C G3AES5T G3AES5CT G3AES5TT G3AEPW5CP G3AEPW5CW G3AEPW2CW G3AEPW5TP G3AEPW5TW G3AEPW2TW G3AEPW5CPT G3AEPW5CWT G3AEPW5TPT G3AEPW5TWT G3AEPW2CWT G3AEPW2TWT Set till Day/Night- väggmontering, tonad dom, vit, 230 VAC, LTC0729/15C G3 Svartvit kameramodul 18x svartvit, montering för sänkt innertak, 24 V LTC0825/15C G3 Färgkameramodul 18x färger, hängande montering inomhus, genomskinlig kåpa, vit, 24 V LTC0825/17C G3 Färgkameramodul 18x färger, hängande montering inomhus, tonad kåpa, vit, 24 V LTC0829/15C G3 Färgkameramodul 18x färger, montering för sänkt innertak, 24 V LTC0925/15C G3 Day/Night-kameramodul 18x dag/natt, hängande montering inomhus, genomskinlig kåpa, vit, 24 V LTC0925/17C G3 Day/Night-kameramodul 18x dag/natt, hängande montering inomhus, tonad kåpa, vit, 24 V LTC0929/15C G3 Day/Night-kameramodul 18x dag/natt, montering för sänkt innertak, 24 V LTC0935/15C G3 Day/Night-kameramodul 25x dag/natt, hängande montering inomhus, genomskinlig kåpa, vit, 24 V LTC0935/17C G3 Day/Night-kameramodul 25x dag/natt, hängande montering inomhus, tonad kåpa, vit, 24 V LTC0939/15C G3 Day/Night-kameramodul 25x dag/natt, montering för sänkt innertak, 24 V LTC7490/20C G3 Bakhöljesmontering för sänkt innertak, 24 V LTC 0949/15C G3 Day/Night-kameramodul 26x dag/natt, modul för sänkt innertak, 24 V LTC0725/15C G3 Svartvit kameramodul 18x svartvit, hängande montering inomhus, genomskinlig kåpa, vit, 24 V LTC0725/17C G3 Svartvit kameramodul 18x svartvit, hängande montering inomhus, tonad kåpa, vit, 24 V LTC 0945/15C G3 Day/Night-kameramodul 26x dag/natt, hängande montering inomhus, genomskinlig kåpa, vit, 24 V LTC 0945/17C G3 Day/Night-kameramodul 26x dag/natt, hängande montering inomhus, tonad kåpa, vit, 24 V G3AEPW2TWT LTC 0729/15C LTC 0825/15C LTC 0825/17C LTC 0829/15C LTC 0925/15C LTC 0925/17C LTC 0929/15C LTC 0935/15C LTC 0935/17C LTC 0939/15C LTC 7490/20C LTC 0949/15C LTC 0725/15C LTC 0725/17C LTC 0945/15C LTC 0945/17C

7 inomhussystem i G3A-serien 7 Hårdvarutillbehör TC 220PSX 24 Strömförsörjningsenhet 230 V AC/20 V, 20 VA Programvarutillbehör VP-CFGSFT Bilinx Configuration Tool konfigureringsprogramvara med USB-adapter TC220PSX-24 VP-CFGSFT

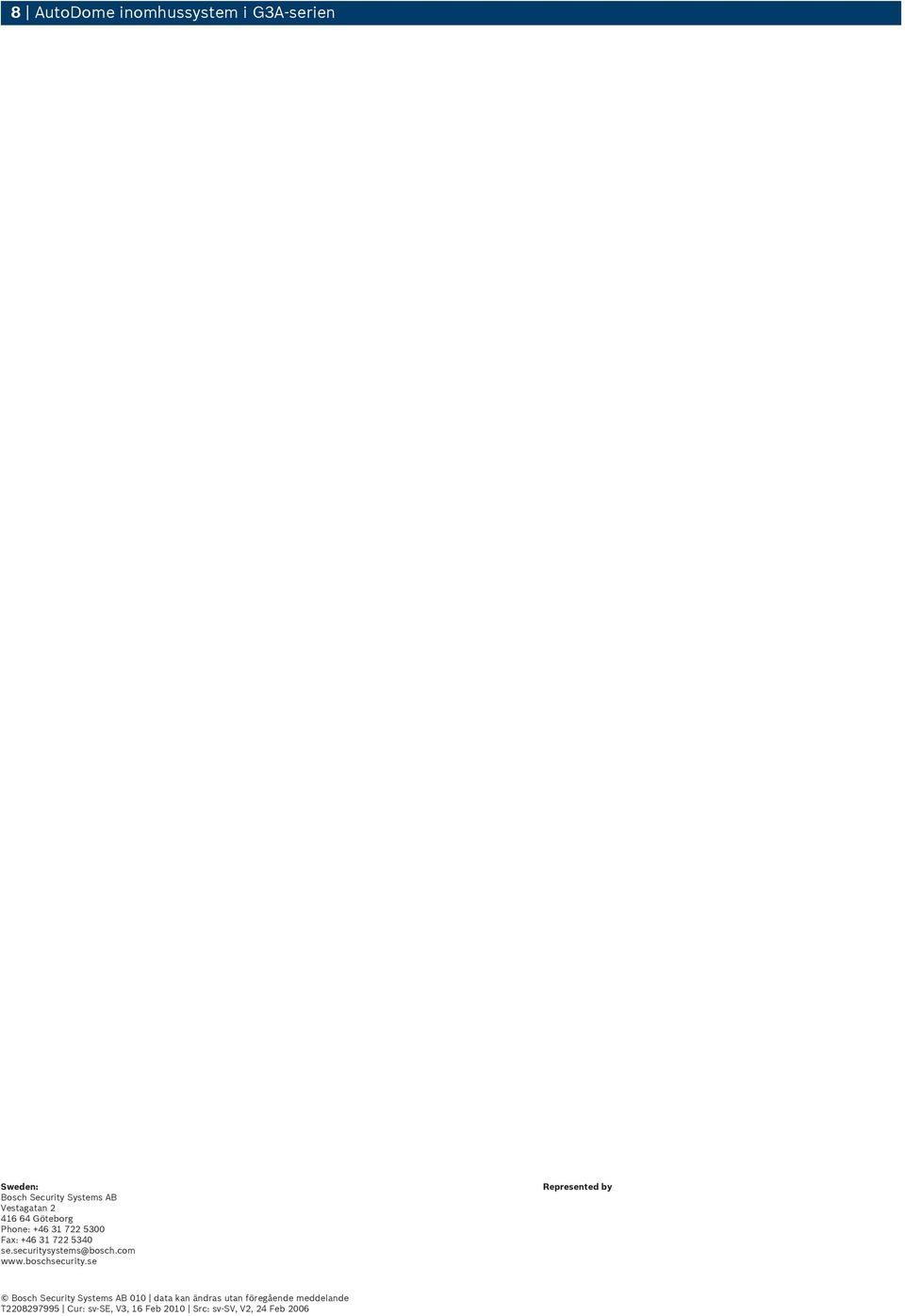

8 8 inomhussystem i G3A-serien Sweden: Bosch Security Systems AB Vestagatan Göteborg Phone: Fax: se.securitysystems@bosch.com Represented by Bosch Security Systems AB 010 data kan ändras utan föregående meddelande T Cur: sv-se, V3, 16 Feb 2010 Src: sv-sv, V2, 24 Feb 2006
