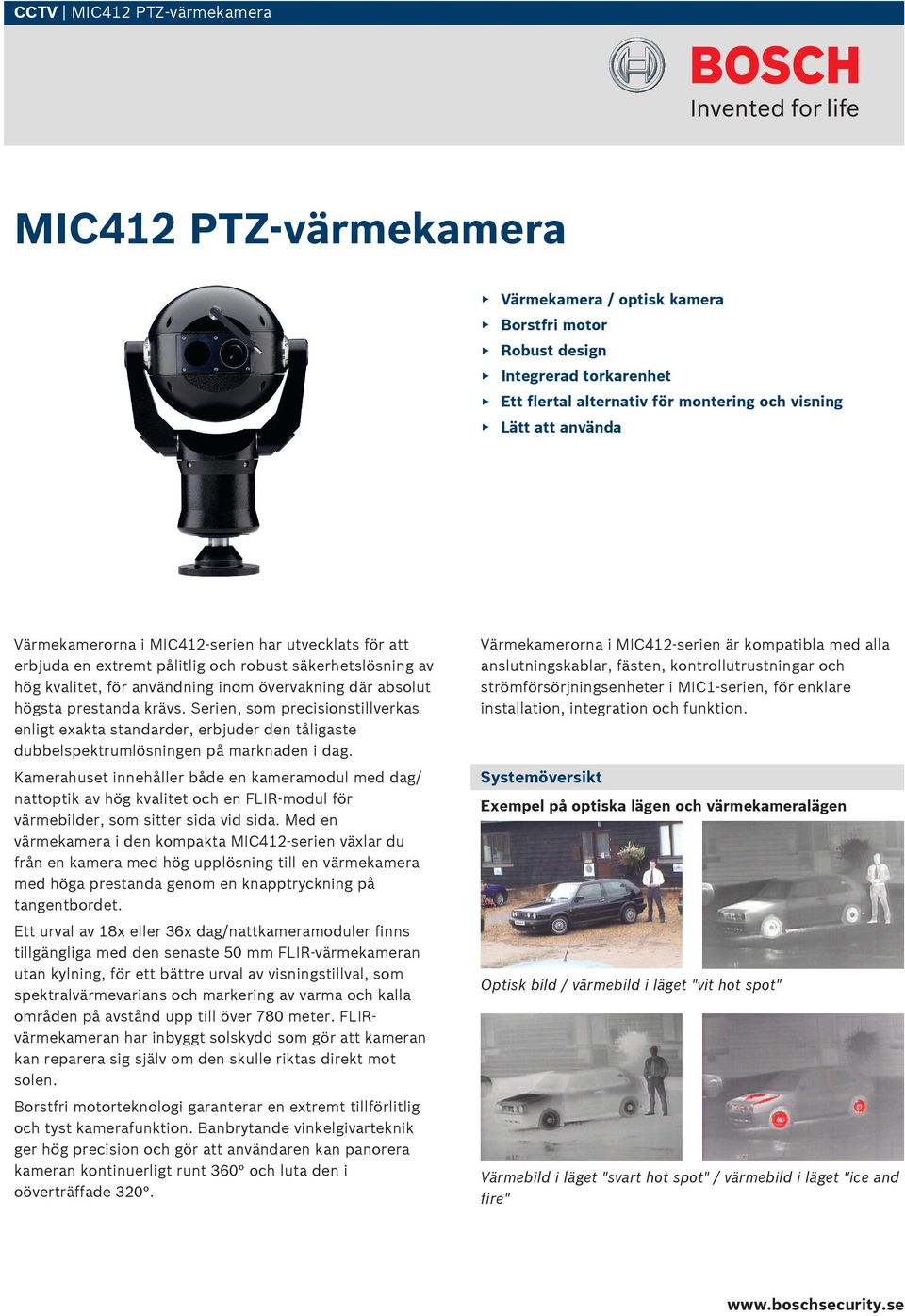

1 CCTV MIC412 PTZ-värmekamera MIC412 PTZ-värmekamera Värmekamera / optisk kamera Borstfri motor Robust design Integrerad torkarenhet Ett flertal alternativ för montering och visning Lätt att använda Värmekamerorna i MIC412-serien har utvecklats för att erbjuda en extremt pålitlig och robust säkerhetslösning av hög kvalitet, för användning inom övervakning där absolut högsta prestanda krävs. Serien, som precisionstillverkas enligt exakta standarder, erbjuder den tåligaste dubbelspektrumlösningen på marknaden i dag. Kamerahuset innehåller både en kameramodul med dag/ nattoptik av hög kvalitet och en FLIR-modul för värmebilder, som sitter sida vid sida. Med en värmekamera i den kompakta MIC412-serien växlar du från en kamera med hög upplösning till en värmekamera med höga prestanda genom en knapptryckning på tangentbordet. Ett urval av 18x eller 36x dag/nattkameramoduler finns tillgängliga med den senaste 50 mm FLIR-värmekameran utan kylning, för ett bättre urval av visningstillval, som spektralvärmevarians och markering av varma och kalla områden på avstånd upp till över 780 meter. FLIRvärmekameran har inbyggt solskydd som gör att kameran kan reparera sig själv om den skulle riktas direkt mot solen. Borstfri motorteknologi garanterar en extremt tillförlitlig och tyst kamerafunktion. Banbrytande vinkelgivarteknik ger hög precision och gör att användaren kan panorera kameran kontinuerligt runt 360 och luta den i oöverträffade 320. Värmekamerorna i MIC412-serien är kompatibla med alla anslutningskablar, fästen, kontrollutrustningar och strömförsörjningsenheter i MIC1-serien, för enklare installation, integration och funktion. Systemöversikt Exempel på optiska lägen och värmekameralägen Optisk bild / värmebild i läget "vit hot spot" Värmebild i läget "svart hot spot" / värmebild i läget "ice and fire"

2 2 MIC412 PTZ-värmekamera 2 Konfiguration U Upprätt 3 Protokoll P Bosch B Forward Vision D Pelco P/D Värmebild i läget "glow bow" / värmebild i läget "iron bow" Funktioner Dubbelspektrumkamera Växla mellan optiskt kameraläge och värmebildläge med en knapptryckning Borstfri motor De extremt pålitliga borstfria motorerna ger tyst drift och mjuk förflyttning Robust konstruktion Värmekamerorna i MIC412-serien i IP67-klassad aluminiumkonstruktion, har en korrosionssäker ytbeläggning, och är konstruerade för att fungera även under de svåraste förhållanden Integrerad torkarenhet Värmekamerorna i MIC412-serien kan ta bilder med högsta kvalitet året runt, oavsett vädret, tack vare sina integrerade torkare och värmare Ett flertal alternativ för montering och visning Felfri drift i antingen upprätt eller omvänt läge ger användaren flera monterings- och visningsmöjligheter. Lättanvänd Samma lättanvända funktioner som alla kameror i MIC1- serien, inklusive samma anslutningskablar, fästen, kontrollutrustning och strömförsörjningsenheter Installations-/konfigurationsanteckningar MIC 412 TI 1 Beställningsguide 1 Färger B G W 2 U 3 P D W B Svart G Grå B Vit 6 I 8 P N 4 Torkare 1 Torkare installerad 5 Värmare 3 Värmare installerad 6 Sekretess 6 Utan sekretess 7 Kamerans zoomförhållande 18 18: :1 8 Videostandard P PAL N NTSC Tekniska specifikationer Kameramodul (optisk) Bildsensor Bildelement Horisontell upplösning Filter Fokussystem Bländare Synkronisering Rekommenderad belysning Signal-/brusförhållande BLC (Back Light Compensation) Vitbalans Automatisk förstärkningskontroll (AGC) Bländarkontroll 18x optisk zoom-modul Objektiv Zoom Bildvinkel Minsta belysning Slutartid 1/4 tums EXview CCD 380 K NTSC / 440 K PAL (vidvinkel) 470 TVL NTSC / 460 TVL PAL (vidvinkel) Automatiskt, mekaniskt IR-filter Automatiskt eller manuellt Automatisk eller manuell med integrationslägen för lång slutartid Internt / externt (V Lock) 100 till lux 50 db eller mer På/Av Automatisk -3 till -28 db, i steg om 2 db 16 steg F=4,1 mm (vidvinkel) till 73,8 mm (tele), F1.4 till F3.0 18x optisk (12x digital) 48º (vidvinkeländan) till 2,8º (TELE-ändan) 0,7 lux (F1.4, 1/60s NTSC, 1/50s PAL), 0,1 lux (F1.4, 1/4s NTSC, 1/3s PAL), 0,01 lux eller mindre (F1.4, 1/4s NTSC, 1/3s PAL, ICR PÅ) 1/1 till 1/10,000s (22 steg) NTSC, PAL

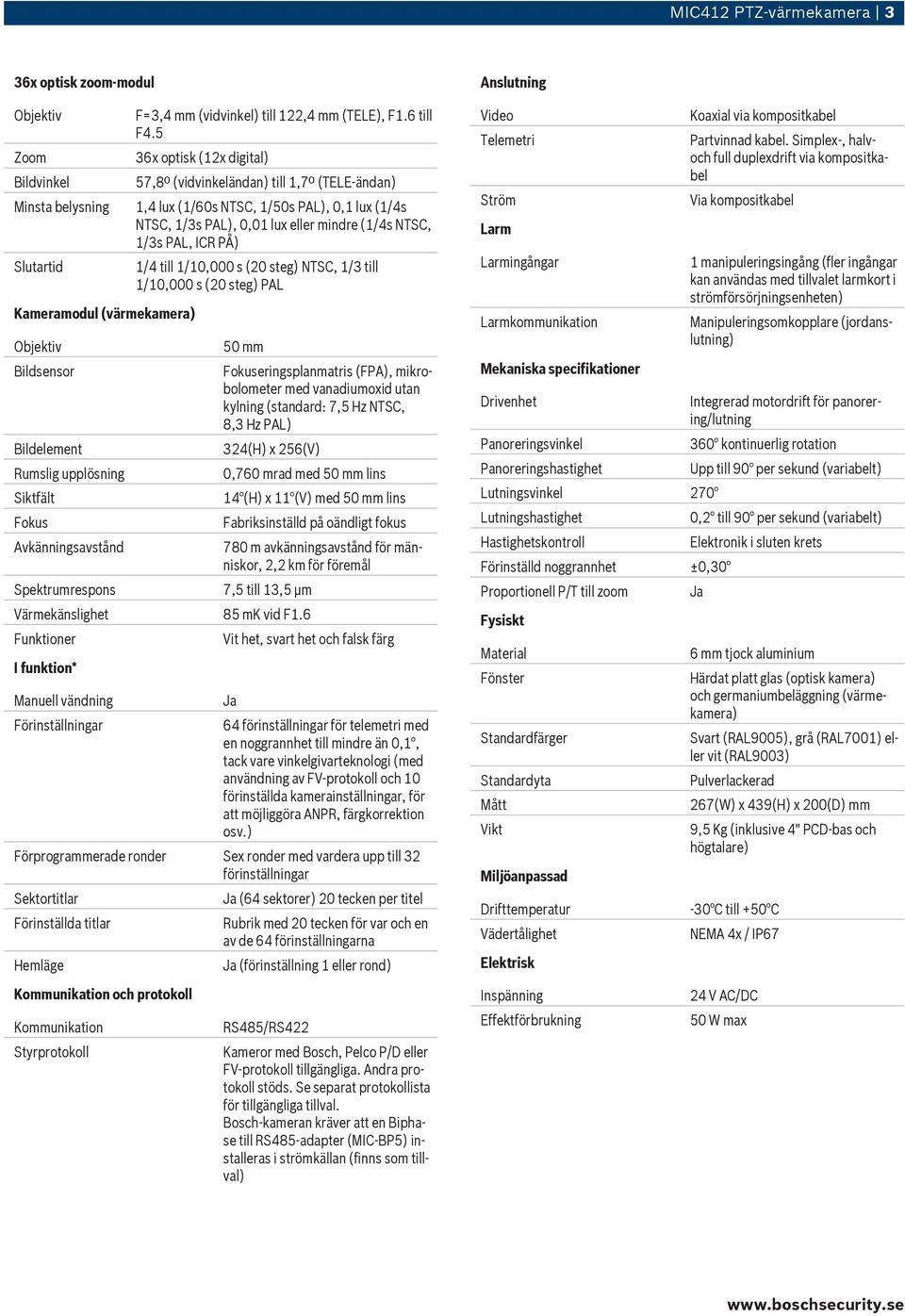

3 MIC412 PTZ-värmekamera 3 36x optisk zoom-modul Objektiv Zoom Bildvinkel Minsta belysning Slutartid Kameramodul (värmekamera) Objektiv Bildsensor Bildelement Rumslig upplösning Siktfält Fokus Avkänningsavstånd Spektrumrespons F=3,4 mm (vidvinkel) till 122,4 mm (TELE), F1.6 till F4.5 36x optisk (12x digital) 57,8º (vidvinkeländan) till 1,7º (TELE-ändan) 1,4 lux (1/60s NTSC, 1/50s PAL), 0,1 lux (1/4s NTSC, 1/3s PAL), 0,01 lux eller mindre (1/4s NTSC, 1/3s PAL, ICR PÅ) 1/4 till 1/10,000 s (20 steg) NTSC, 1/3 till 1/10,000 s (20 steg) PAL 50 mm Fokuseringsplanmatris (FPA), mikrobolometer med vanadiumoxid utan kylning (standard: 7,5 Hz NTSC, 8,3 Hz PAL) 324(H) x 256(V) 0,760 mrad med 50 mm lins 14 (H) x 11 (V) med 50 mm lins Fabriksinställd på oändligt fokus 780 m avkänningsavstånd för människor, 2,2 km för föremål 7,5 till 13,5 μm Värmekänslighet 85 mk vid F1.6 Funktioner I funktion* Manuell vändning Förinställningar Vit het, svart het och falsk färg Ja 64 förinställningar för telemetri med en noggrannhet till mindre än 0,1, tack vare vinkelgivarteknologi (med användning av FV-protokoll och 10 förinställda kamerainställningar, för att möjliggöra ANPR, färgkorrektion osv.) Förprogrammerade ronder Sex ronder med vardera upp till 32 förinställningar Sektortitlar Förinställda titlar Hemläge Kommunikation och protokoll Kommunikation Styrprotokoll Ja (64 sektorer) 20 tecken per titel Rubrik med 20 tecken för var och en av de 64 förinställningarna Ja (förinställning 1 eller rond) RS485/RS422 Kameror med Bosch, Pelco P/D eller FV-protokoll tillgängliga. Andra protokoll stöds. Se separat protokollista för tillgängliga tillval. Bosch-kameran kräver att en Biphase till RS485-adapter (MIC-BP5) installeras i strömkällan (finns som tillval) Anslutning Video Telemetri Ström Larm Larmingångar Larmkommunikation Mekaniska specifikationer Drivenhet Panoreringsvinkel Panoreringshastighet Lutningsvinkel 270 Lutningshastighet Hastighetskontroll Förinställd noggrannhet ±0,30 Proportionell P/T till zoom Fysiskt Material Fönster Standardfärger Standardyta Mått Vikt Miljöanpassad Drifttemperatur Vädertålighet Elektrisk Inspänning Effektförbrukning Koaxial via kompositkabel Partvinnad kabel. Simplex-, halvoch full duplexdrift via kompositkabel Via kompositkabel 1 manipuleringsingång (fler ingångar kan användas med tillvalet larmkort i strömförsörjningsenheten) Manipuleringsomkopplare (jordanslutning) Integrerad motordrift för panorering/lutning 360 kontinuerlig rotation Upp till 90 per sekund (variabelt) 0,2 till 90 per sekund (variabelt) Elektronik i sluten krets Ja 6 mm tjock aluminium Härdat platt glas (optisk kamera) och germaniumbeläggning (värmekamera) Svart (RAL9005), grå (RAL7001) eller vit (RAL9003) Pulverlackerad 267(W) x 439(H) x 200(D) mm 9,5 Kg (inklusive 4" PCD-bas och högtalare) -30 C till +50 C NEMA 4x / IP67 24 V AC/DC 50 W max

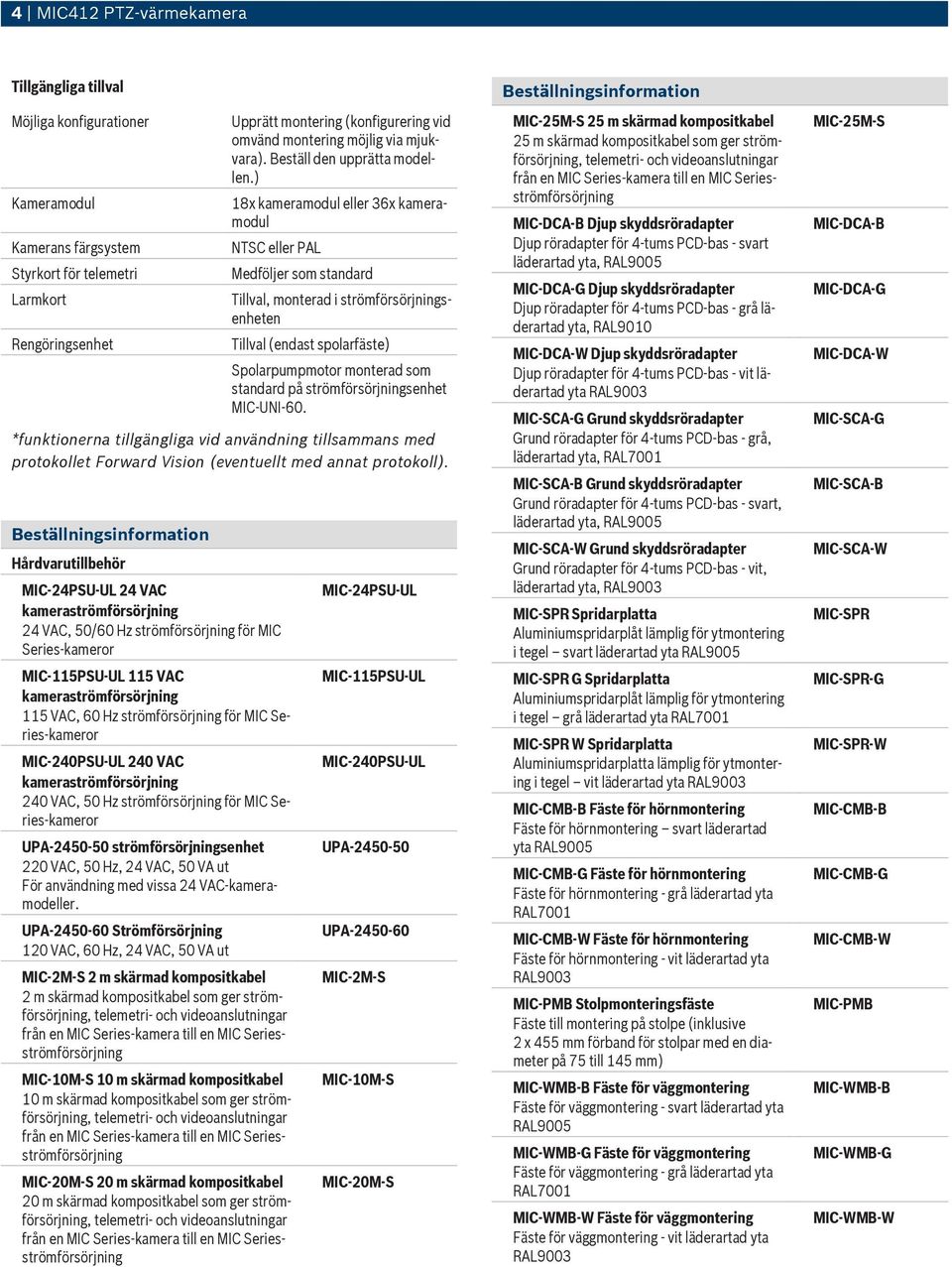

4 4 MIC412 PTZ-värmekamera Tillgängliga tillval Möjliga konfigurationer Kameramodul Kamerans färgsystem Styrkort för telemetri Larmkort Rengöringsenhet Upprätt montering (konfigurering vid omvänd montering möjlig via mjukvara). Beställ den upprätta modellen.) 18x kameramodul eller 36x kameramodul NTSC eller PAL Medföljer som standard Tillval, monterad i strömförsörjningsenheten Tillval (endast spolarfäste) Spolarpumpmotor monterad som standard på strömförsörjningsenhet MIC UNI 60. *funktionerna tillgängliga vid användning tillsammans med protokollet Forward Vision (eventuellt med annat protokoll). Beställningsinformation Hårdvarutillbehör MIC-24PSU-UL 24 VAC kameraströmförsörjning 24 VAC, 50/60 Hz strömförsörjning för MIC Series-kameror MIC-115PSU-UL 115 VAC kameraströmförsörjning 115 VAC, 60 Hz strömförsörjning för MIC Series-kameror MIC-240PSU-UL 240 VAC kameraströmförsörjning 240 VAC, 50 Hz strömförsörjning för MIC Series-kameror UPA strömförsörjningsenhet 220 VAC, 50 Hz, 24 VAC, 50 VA ut För användning med vissa 24 VAC-kameramodeller. UPA Strömförsörjning 120 VAC, 60 Hz, 24 VAC, 50 VA ut MIC-2M-S 2 m skärmad kompositkabel 2 m skärmad kompositkabel som ger strömförsörjning, MIC-10M-S 10 m skärmad kompositkabel 10 m skärmad kompositkabel som ger strömförsörjning, MIC-20M-S 20 m skärmad kompositkabel 20 m skärmad kompositkabel som ger strömförsörjning, MIC-24PSU-UL MIC-115PSU-UL MIC-240PSU-UL UPA UPA MIC-2M-S MIC-10M-S MIC-20M-S Beställningsinformation MIC-25M-S 25 m skärmad kompositkabel 25 m skärmad kompositkabel som ger strömförsörjning, MIC DCA B Djup skyddsröradapter Djup röradapter för 4-tums PCD-bas - svart läderartad yta, RAL9005 MIC DCA G Djup skyddsröradapter Djup röradapter för 4-tums PCD-bas - grå läderartad yta, RAL9010 MIC DCA W Djup skyddsröradapter Djup röradapter för 4-tums PCD-bas - vit läderartad yta RAL9003 MIC SCA G Grund skyddsröradapter Grund röradapter för 4-tums PCD-bas - grå, läderartad yta, RAL7001 MIC SCA B Grund skyddsröradapter Grund röradapter för 4-tums PCD-bas - svart, läderartad yta, RAL9005 MIC SCA W Grund skyddsröradapter Grund röradapter för 4-tums PCD-bas - vit, läderartad yta, RAL9003 MIC-SPR Spridarplatta Aluminiumspridarplåt lämplig för ytmontering i tegel svart läderartad yta RAL9005 MIC-SPR G Spridarplatta Aluminiumspridarplåt lämplig för ytmontering i tegel grå läderartad yta RAL7001 MIC-SPR W Spridarplatta Aluminiumspridarplatta lämplig för ytmontering i tegel vit läderartad yta RAL9003 MIC CMB B Fäste för hörnmontering Fäste för hörnmontering svart läderartad yta RAL9005 MIC CMB G Fäste för hörnmontering Fäste för hörnmontering - grå läderartad yta RAL7001 MIC CMB W Fäste för hörnmontering Fäste för hörnmontering - vit läderartad yta RAL9003 MIC-PMB Stolpmonteringsfäste Fäste till montering på stolpe (inklusive 2 x 455 mm förband för stolpar med en diameter på 75 till 145 mm) MIC WMB B Fäste för väggmontering Fäste för väggmontering - svart läderartad yta RAL9005 MIC WMB G Fäste för väggmontering Fäste för väggmontering - grå läderartad yta RAL7001 MIC WMB W Fäste för väggmontering Fäste för väggmontering - vit läderartad yta RAL9003 MIC-25M-S MIC-DCA-B MIC-DCA-G MIC-DCA-W MIC-SCA-G MIC-SCA-B MIC-SCA-W MIC-SPR MIC-SPR-G MIC-SPR-W MIC-CMB-B MIC-CMB-G MIC-CMB-W MIC-PMB MIC-WMB-B MIC-WMB-G MIC-WMB-W

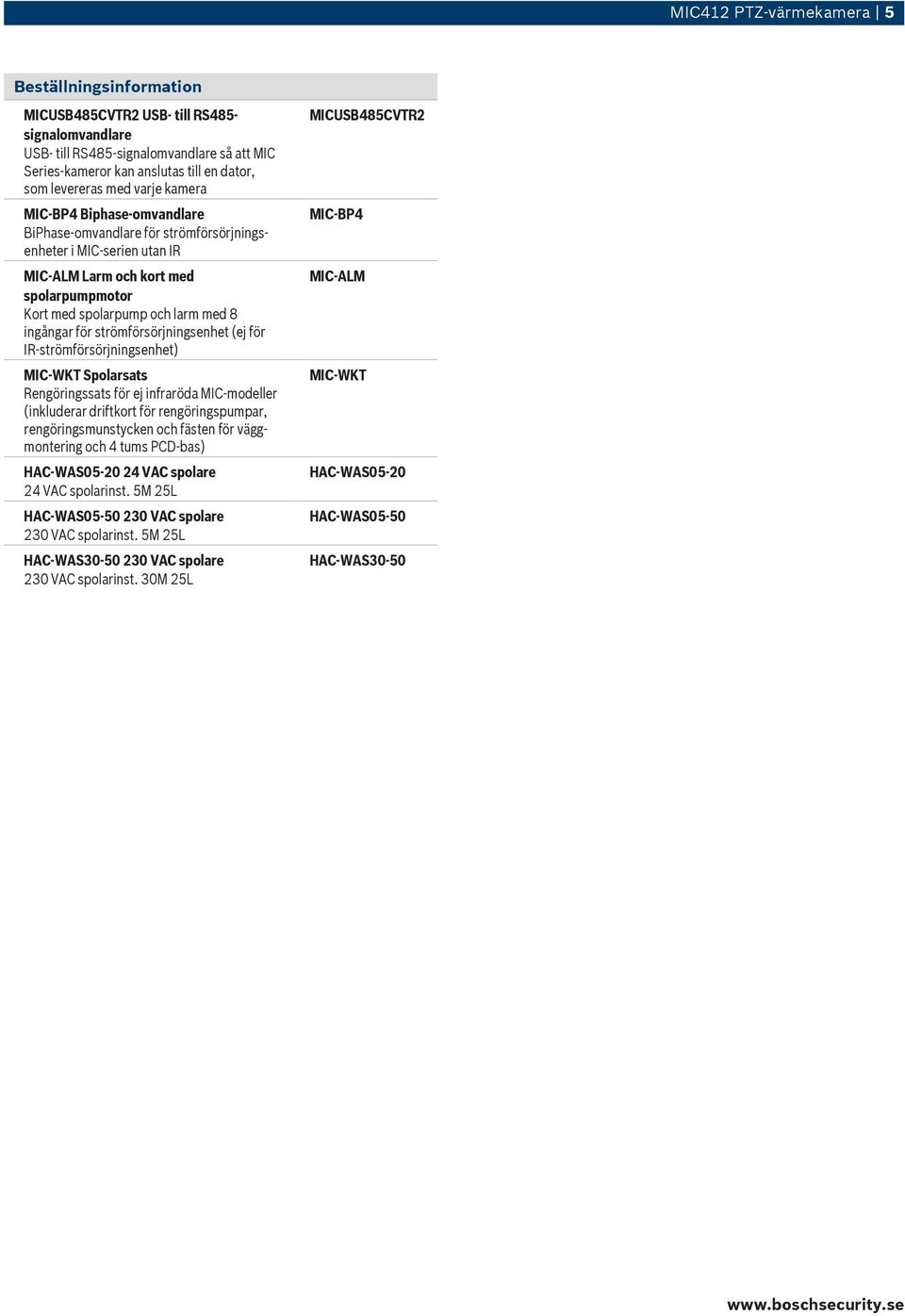

5 MIC412 PTZ-värmekamera 5 Beställningsinformation MICUSB485CVTR2 USB- till RS485- signalomvandlare USB- till RS485-signalomvandlare så att MIC Series-kameror kan anslutas till en dator, som levereras med varje kamera MIC-BP4 Biphase-omvandlare BiPhase-omvandlare för strömförsörjningsenheter i MIC-serien utan IR MIC-ALM Larm och kort med spolarpumpmotor Kort med spolarpump och larm med 8 ingångar för strömförsörjningsenhet (ej för IR-strömförsörjningsenhet) MIC-WKT Spolarsats Rengöringssats för ej infraröda MIC-modeller (inkluderar driftkort för rengöringspumpar, rengöringsmunstycken och fästen för väggmontering och 4 tums PCD-bas) HAC-WAS VAC spolare 24 VAC spolarinst. 5M 25L HAC-WAS VAC spolare 230 VAC spolarinst. 5M 25L HAC-WAS VAC spolare 230 VAC spolarinst. 30M 25L MICUSB485CVTR2 MIC-BP4 MIC-ALM MIC-WKT HAC-WAS05-20 HAC-WAS05-50 HAC-WAS30-50

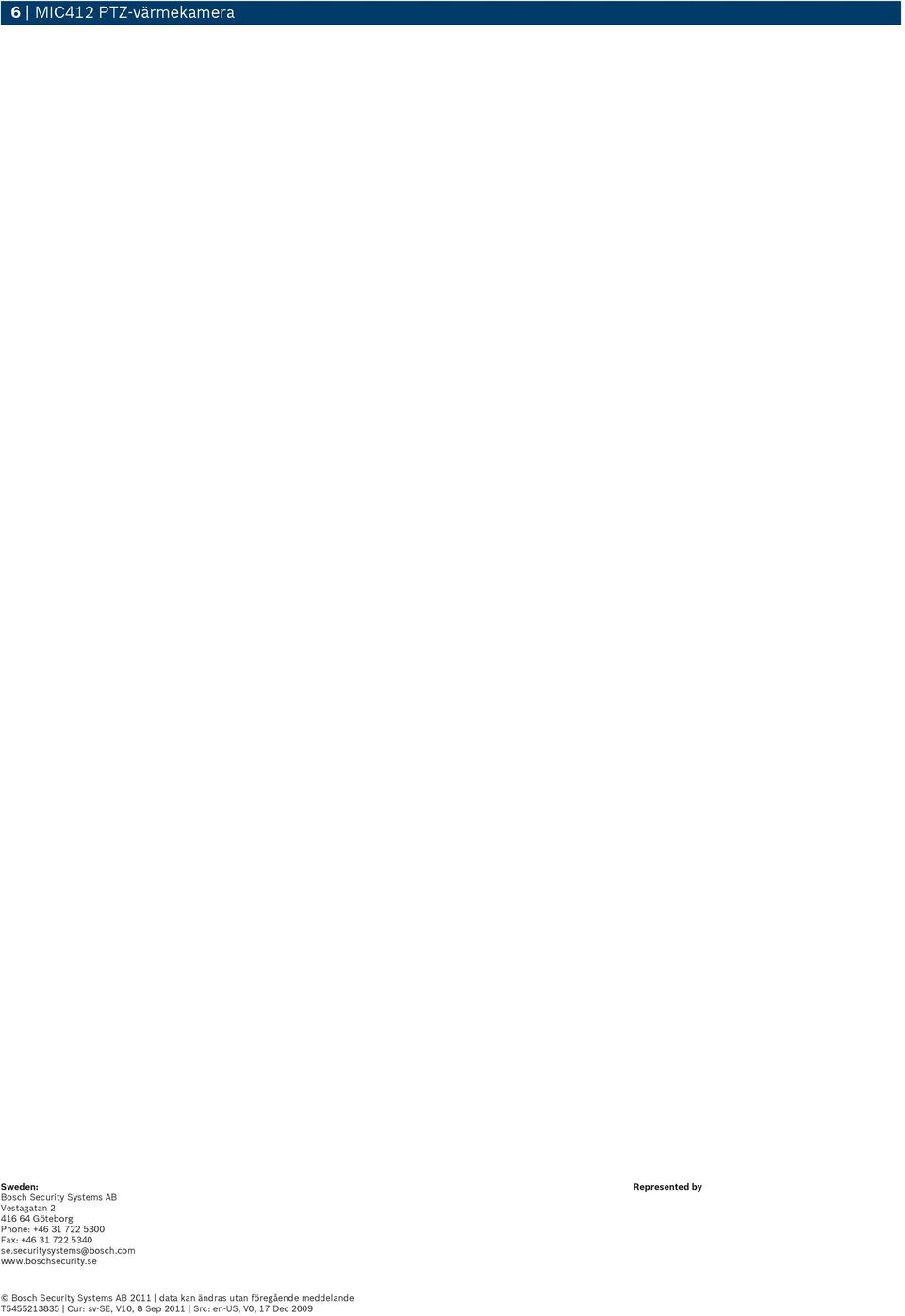

6 6 MIC412 PTZ-värmekamera Sweden: Bosch Security Systems AB Vestagatan Göteborg Phone: Fax: se.securitysystems@bosch.com Represented by Bosch Security Systems AB 2011 data kan ändras utan föregående meddelande T Cur: sv-se, V10, 8 Sep 2011 Src: en-us, V0, 17 Dec 2009
