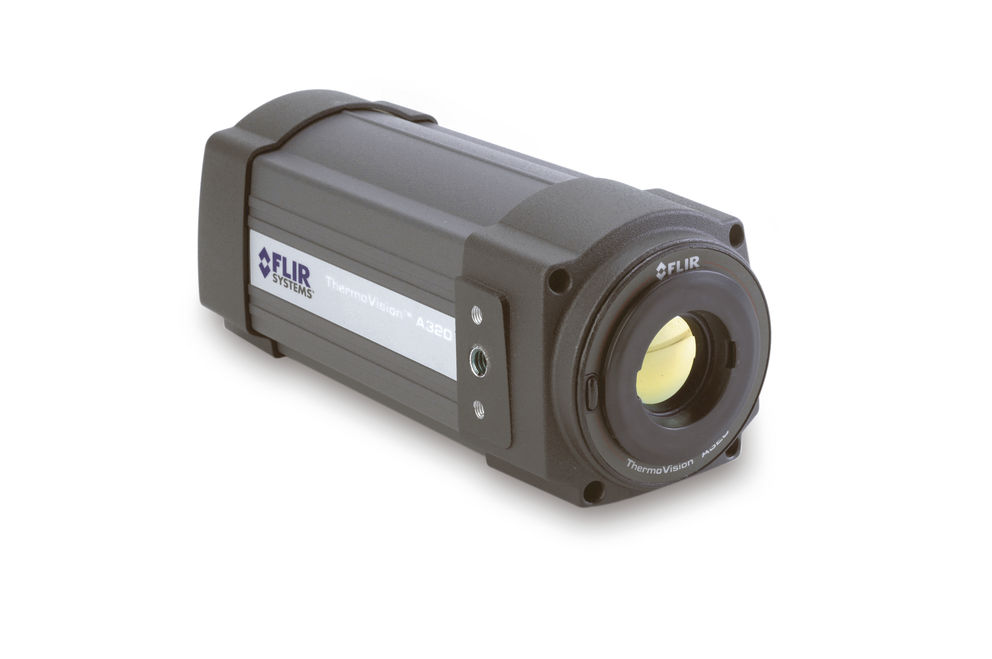

1 Bildanalys och vision Kameror Värmekameror Värmekameror - FLIR A315 / A615 Prisvärda värmekameror för fast installation För industri, automation och övervakning GigE kompatibel GenICam kompatibel Användningsområde Värmekameror för automation I alla industrier är det extremt viktigt att kunna säkra kvaliteten och förhindra och upptäcka bränder automatiskt. Lösningen kan vara en fast monterad värmekamera som övervakar processerna eller tillgångarna kontinuerligt och dygnet runt upptäcker små temperaturskillnader. Den här metoden har implementerats i ett flertal olika industriella automationstillämpningar runt om i världen. FLIR:s värmekameror erbjuder prisvärda, fullständigt integrerade värmebilds- och mätlösningar för tillämpningar som processutveckling och optimering, övervakning av industriprocesser, produktverifiering, kvalitetskontroll, säkerhetstillämpningar etc. En värmekamera kan upptäcka minsta temperaturskillnad i de flesta driftsmiljöer, även i mätsituationener med rök, dimma eller ånga. info@aut.oem.se, Tel: , Fax: / 5

2 Gemensam tekniska data Optisk data Bildfält/minimum fokusavstånd Linsindentifikation Termisk känslighet / NETD Fokus Detektor data Focal Plane Array (FPA)/Spectralt plan 25x18,8 / 0,4 m Automatisk <0,05 C vid +30 C / 50 mk Automatisk eller manuell (inbyggd motor) Uncooled microbolometer/7,5-13 μm Mätning Nogrannhet ±2 C eller ±2 % Atmosfärisk transmissions korrektion Automatisk, baserad på resultat från interna sensorer Emissitivity Varierbar från 0,01-1,0 Reflected apparent temperature correctionautomatisk External optics / windows correction Automatisk Measurement correction Global object parameters Digitala I/O Ingångar Utgång, funktion Utgångar Isolationsspänning Spänning Kontakttyp Ingång, funktion 2 st optoisolerade, V DC Programmerbar utgång till extern enhet 2 st optoisolerade, V DC, max 100 ma 500 VRMS 12/24 V DC, max 200 ma 6-polig kontakt Image tag (start/stop/generell), Input från extern enhet Ethernet Standard Gigabit Ethernet IEEE Kontakttyp RJ-45 Kommunikation TCP/IP socket-based FLIR proprietary och GenICam protokoll Protokoll TCP, UDP,SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), upnp Miljö Arbetstemperatur -15 till +50 C Förvaringstemperatur -40 till +70 C Luftfuktighet (drift och förvaring) IEC /24h 95 % relativ fuktighet, +25 till +40 C EMC - EN :2001 (Immunity) - EN :2001 (Emission) - FCC 47 C Part 15 Class B (Emission) Kapsling IP40 (IEC 60529) Stöt 25 g (IEC ) Vibration 2 g (IEC ) Fysiska data Vikt Storlek Tripodfäste Montering Hölje Matningsspänning 700 g 170x70x70 mm UNC 1/4" -20 på tre sidor 2x M4 hål på tre sidor för montering Aluminium 12/24 V DC, 24 W (max) - Tillåtet område V DC info@aut.oem.se, Tel: , Fax: / 5

3 Modellspecifika funktioner Optisk data FLIR A315 FLIR A615 Spatial resolution (IFOV) 1,36 mrad 0,69 mrad Fokallängd 18 mm 24,5 mm F-värde 1,3 1,0 Bildfrekvens 60 Hz 50 Hz (100/200 Hz med ROI) Detektor data FLIR A315 FLIR A615 IR upplösning 320x240 pixlar 640x480 pixlar Detektor pitch 25 µm 17 µm Detektor time constant Normalt 12 ms Normalt 8 ms Mätning FLIR A315 FLIR A615 Temperaturområde -20 till +120 C / 0 till 350 C -20 till +120 C / 0 till 650 C / +300 till C USB FLIR A315 FLIR A615 USB - Kontroll och bild Standard - USB 2 HS Kontakt - USB Mini-B Kommunikation - TCP/IP socket-based FLIR proprietary Bildstreaming - 16-bit 640x480 pixlar - 25 Hz 16-bit 640x240 pixlar - 50 Hz 16-bit 640x120 pixlar Hz Ethernet FLIR A315 FLIR A615 Bildstreaming 16-bit 320x240 pixlar - 60 Hz GigE Vision och GenICam kompatibelt 16-bit 640x480 pixlar - 50 Hz 16-bit 640x240 pixlar Hz 16-bit 640x120 pixlar Hz GigE Vision och GenICam kompatibelt info@aut.oem.se, Tel: , Fax: / 5

4 Tillbehör Tillbehör FLIR A315 / A615 Optik Beställningsnummer Beskrivning FL IR ins f=30 mm, 15 (för A3xx) FL IR ins f=10 mm, 45 (för A3xx) FL-T Close-Up lins 1X (för A3xx) FL-T Close-Up lins 2X (för A3xx) FL-T Close-Up lins 4X (för A3xx) FL-T mm lins, 6 (för A3xx) FL-T mm lins, 90 (för A3xx) FL-T IR lins f=41,3 mm, 15 (för A615) FL-T IR lins 25 (för A615) FL-T IR lins f=13,1 mm, 45 (för A615) Matningsdon FL FL FL FL Kablage FL FL FL FL FL FL FL-T Förvaringslådor FL-T FL-T Power Supply Power cord EU Power cord US Power cord UK FireWire kabel 6 pin / 6 pin, 2 m FireWire kabel 6 pin / 6 pin, 2 m med låsskruvar RS-232 kabel, 1,5 m Videokabel, 3 m Ethernetkabel, 2 m Eternetkabel, 2 m, korsad Ethernetkabel CAT-6, 2 m Vattentät förvarings- och transportbox i hårdplast Förvarings- och transportbox i kartong Mjukvara FL-T ThermoVision LabVIEW Digital Toolkit Ver 3.3 FL-T ThermoVision System Developer Kit Ver 2.6 SP2 Beställningsnummer FLIR A300 / A310 FL EU FL EU FL EU FL EU FL EU FLIR A315 värmekamera, 9 Hz radiometriskt, EU-kabel FLIR A315 värmekamera, 30 Hz radiometriskt, EU-kabel FLIR A615 värmekamera, 15 lins, 640x Hz, EU-kabel FLIR A615 värmekamera, 25 lins, 640x Hz, EU-kabel FLIR A615 värmekamera, 45 lins, 640x Hz, EU-kabel Vid leverans ingår: Utility CD-ROM, Kalibreringscertifikat, Ethernetkabel, I/O-kablar, power supply och manualer info@aut.oem.se, Tel: , Fax: / 5

5 Ladda ner Dokument Produkt FLIR A315/615 Beskrivning Datablad Tel: , Fax: / 5
