1 CCTV MIC Series 400-kamera MIC Series 400-kamera Klassificerade enligt branschledande IP68 Borstfri motor Ett flertal alternativ för montering och visning Integrerad torkare och värmare Drift med multiprotokoll MIC Series 400-kameran har utvecklats för att erbjuda en extremt pålitlig, robust och högkvalitativ säkerhetslösning för övervakningsanvändning som kräver absolut högsta prestanda. Serien, som är precisionstillverkad enligt krävande standarder, erbjuder många fördelar jämfört med traditionella dome- och PTZ-kameror och en rad tillval finns tillgängliga, så att den mest passande lösningen kan erbjudas för i stort sett alla tillämpningar. Det kompakta, vandaliseringsskyddade kamerahuset i kompakt, maskintillverkat, som är klassat enligt den industriledande IP68-standarden, är lämplig för installation i de svåraste miljöer. MIC Series 400-kameror är maskintillverkade i solitt för att ge korrosionsskydd med två olika processer; först en Alodine yta, sedan en tålig sprutlacksbeläggning. Alodine 5200 är en kromfri produkt och specifikt formulerad för behandling av legeringar som inte innehåller järn. MIC Series 400-kameran är förseglad med O-ringar och kan användas på upp till 1 meters djup tack vare dess design och konstruktion. Det optiskt perfekta, platta sökarfönstret och den integrerade torkaren av silikon med lång livslängd garanterar knivskarpa bilder även under de mest krävande förhållanden. Den borstfria motortekniken ger en mycket tillförlitlig, tyst drift med fullständig 360º kontinuerlig rotationspanorering och 320º lutningsreglage ger utmärkta visningsfunktioner. Ökningar av panorerings-/ lutningshastighet i små steg från bara 0,2º per sekund till 90º per sekund ger användaren exakt kontroll. Den här hastighetskontrollen är särskilt viktig när den används med videoanalyssystem, särskilt för att spåra objekt i fullt inzoomat läge. Ett alternativ med äkta dag/natt-kameramoduler som ger upp till 36x optisk zoom (12x digital) är tillgänglig, vilket ger 470 TVL NTSC/PAL i normalläge (18x-modul) eller 530 TVL NTSC/PAL i normalläge (36x-modul). Tillsammans med den upprätta monteringen i 45 graders lutning eller omvänd montering ger MIC Series 400-kameran ett perfekt siktfält i alla lägen. Funktioner Klassificerade enligt branschledande IP68 MIC Series 400-kameran i är dammtät och tål att nedsänkas i vatten under längre perioder vilket gör den lämplig för installation även i de mest krävande miljöer. Borstfri motor Mycket tillförlitliga borstlösa motorer ger tyst drift och mjuk kontroll.

2 2 MIC Series 400-kamera Ett flertal alternativ för montering och visning Felfri drift, endera upprätt eller upp-och-ned, ger användaren en mängd olika möjligheter för montering och visning. Ett snedställt alternativ finns för upprätt montering på stolpe vilket gör att stolpens nederdel kan visas. Integrerad torkare och värmare Varmt eller kallt, regn eller solsken oavsett väder kan MIC Series 400-kameran ta bilder med högsta kvalitet året runt tack vare sina integrerade torkare och värmare av silikon med lång livslängd. Drift med multiprotokoll MIC Series 400-kameran är kompatibel med i stort sett all styrutrustning som finns i dag. Den kan smidigt integreras i de allra flesta säkerhetssystem. Användning: Allmän CCTV Stadskärnor Extrema miljöer Snabb installation Hög säkerhet Publika miljöer: Sändningar Arkitektur Installations-/konfigurationsanteckningar Mått 205 Ø Certifikat och godkännanden Region Certifiering Europa CE AC08-10-Q012 EMC Directive, Low Voltage Directive IP Rating USA UL AC08-10-Q013 UL nd Edition: 2007 FCC AC08-10-Q013 CFR 47 FCC part 15:2009, Class B Kanada CSA AC08-10-Q012 CAN/CSA-C22.2 No Elektromagnetisk kompatibilitet (EMC) Säkerhet Vädertålighet Uppfyller FCC del 15, ICES-003, och CE-normer inklusive EN , EN :2006, EN :1995 och EN55022:2006 inklusive AL:2007 Uppfyller CE-normer, UL, EN och IEC-standarder & 22 IP68 Ø120 Tekniska specifikationer Kameramodul Bildsensor 1/4 i EXview CCD (endast WDR 36x) Horisontell upplösning Filter Fokussystem Bländare Synkronisering Signal-/brusförhållande Motljuskompensation (Back Light Compensation, BLC) Vitbalans Automatisk förstärkningskontroll (AGC) Bländarkontroll x-modul, 470 TVL NTSC/PAL i normalläge; 36x-modul, 530 TVL NTSC/PAL i normalläge Automatiskt, mekaniskt IR-filter Automatiskt eller manuellt Automatisk eller manuell med integrationslägen för lång slutartid Internt/externt (V-lås) 50 db eller mer På/Av Automatiskt 3 till 28 db, 2 db steg 16 steg

3 MIC Series 400-kamera 3 18x optisk zoom-modul Objektiv F=4,1 mm (vidvinkel) till 73,8 mm (tele), F1.4 till F3.0 Zoom Bildvinkel Minsta belysning Slutartid 36x optisk zoom-modul Objektiv Zoom Bildvinkel Minsta belysning Slutartid Drift Automatisk vändning Manuell vändning Dynamiska integritetszoner Förinställningar Förprogrammerade ronder Sektortitlar 18x optisk (12x digital) 48 (vidvinkel) till 2,8 (tele) 0,7 lux (F1.4, 1/60s NTSC, 1/50s PAL) 0,11 lux (F1.4, 1/4s NTSC, 1/3s PAL) 0,01 lux (F1.4, 1/4s NTSC, 1/3s PAL ICR på) 1/1 till 1/ s (22 steg) NTSC, PAL F=3,4 mm (vidvinkel) till 122,4 mm (tele), F1.6 till F4.5 36x optisk (12x digital) 57,8 (vidvinkel) till 1,7 (tele) 1,4 lux (1/60 s NTSC, 1/50 s PAL, i normalläge, F1.6, 50IRE); 0,1 lux (1/4 s NTSC, 1/3 s PAL, i normalläge, F1.6, 50IRE) ICR-ON-läge: 0,01 lux (1/4 s NTSC, 1/3 s PAL) 1/4 till 1/ s (20 steg) NTSC, 1/3 till 1/ s (20 steg) PAL Ja Ja 3D-sekretessmaskering med obegränsade zoner, (en del modeller, se beställningsguide) 64 telemetriförinställningar som använder vinkelgivare (FV-protokoll, tio förinställningar för kamera som möjliggör ANPR, färgkorrigering osv.) Sex ronder med vardera upp till 32 förinställningar Ja (64 sektorer) 20 tecken per titel Förinställda titlar Rubrik med 20 tecken för var och en av de 64 förinställningarna Hemläge Kommunikation och protokoll Kommunikation Styrprotokoll Ja (förinställning 1 eller rond) RS485/RS422 Bosch- eller FV-protokollkameror tillgängliga, ytterligare protokoll som kan användas är Pelco D, Kalatel, 360 Vision, American Dynamics, Panasonic, Molynx, VCL och Vicon. Dessa kan bara laddas med MIC- USB485CVTR-signalomvandlaren och Cam-set via en dator. Biphase-reglaget kräver en Biphase- till RS485-omvandlare (MIC-BP4, tillgängliga separat) som ansluts till Bi-phase-utrustning. Anslutning Video Styrkort för telemetri Telemetri Universell konfigurationsprogramvara för MIC-kameror (Cam-set) USB- till RS485-signalomvandlare Ström Larm Larmingångar Larmkommunikation Mek. specifikationer Drivenhet Panoreringsvinkel Panoreringshastighet Koaxial via kompositkabel Inbyggd Lutningsvinkel 270 Lutningshastighet Hastighetskontroll Förinställd noggrannhet ±0,56 Proportionell panorering/ lutning till zoom Konstruktion Material Fönster Vindrutetorkare Värmare Standardfärger Standardyta Mått (b x h x d) Vikt Möjliga konfigurationer Miljöanpassad Partvinnad kabel. Simplex-, halv- och full duplexdrift via kompositkabel Cam-set följer med alla kameror och möjliggör direkt anslutning till en USB-utrustad dator via MIC Series-kamerans strömförsörjningsenhet eller via ett fullt duplex- eller IP-nätverk för att ge åtkomst till alla kamerans funktioner och användbara diagnostiska verktyg Kan användas för att ansluta MIC Series-kameror till en dator (tillhandahålls kostnadsfritt med MIC Series 400-kameran eller tillgänglig separat) Via kompositkabel 1 manipuleringslarm (fler larm kan användas med tillvalet larmkort i strömförsörjningsenheten) Manipuleringsomkopplare (jordanslutning) Borstlös motordrift för panorering/lutning 360 kontinuerlig rotation Upp till 90 per sekund (variabelt) 0,2 till 90 per sekund (variabelt) Elektronik i sluten krets Ja Maskintillverkat Härdat, plant glas Standardtorkare av silikon med lång livslängd Standard Svart (RAL9005), grå (RAL7001) eller vit (RAL9003) Alodine 5200-ytbehandling 205 x 360 x 165 mm (upprätt och inverterad) 5,5 kg inklusive 4 tums PCD-bas Upprätt fäste eller upprätt fäste i 45 vinkel. (Omvänd montering är möjlig med programvaruinställning och upprätt kamera.) Drifttemperatur 40 C till +50 C Vädertålig IP68

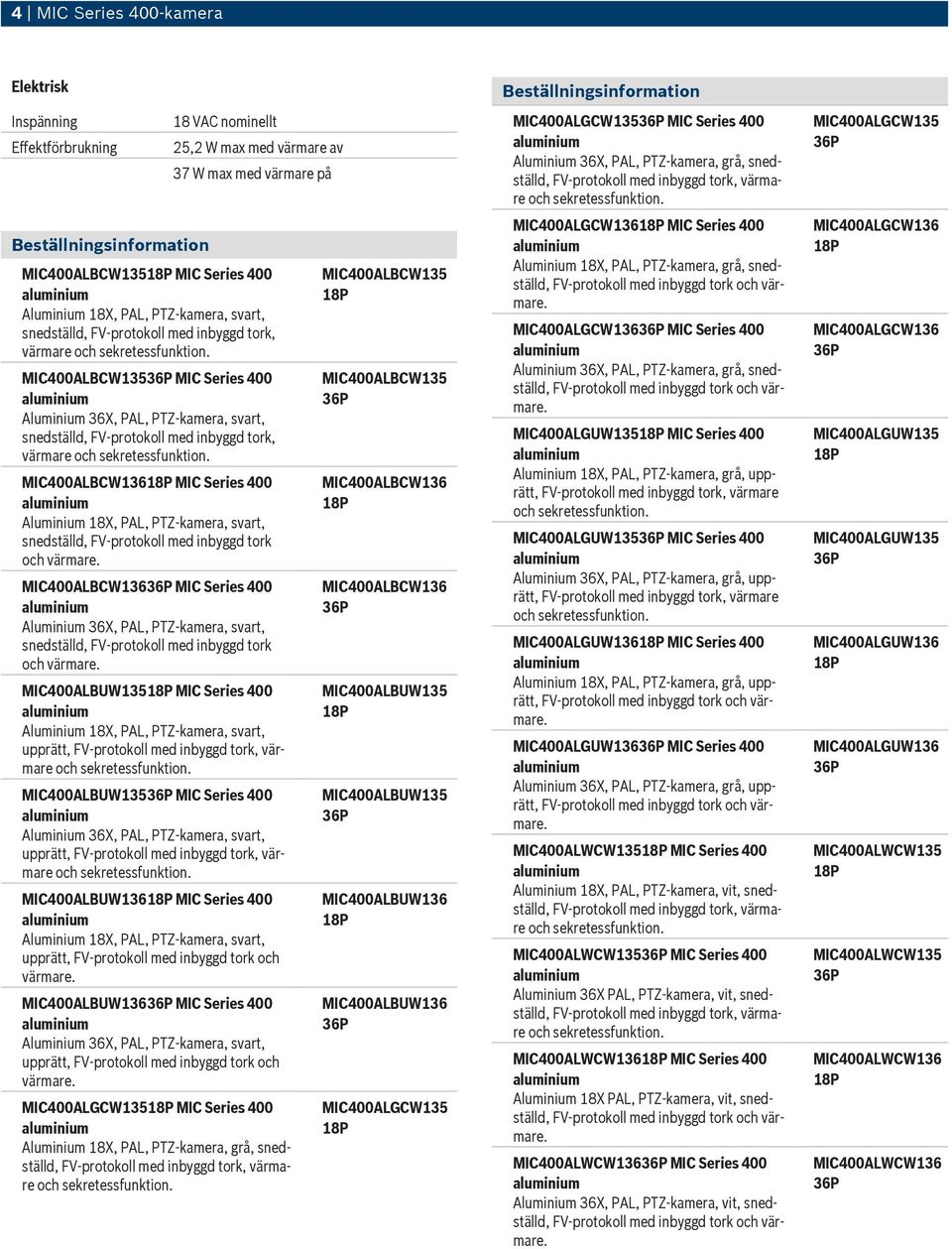

4 4 MIC Series 400-kamera Elektrisk Inspänning Effektförbrukning 18 VAC nominellt 25,2 W max med värmare av 37 W max med värmare på MIC400ALBCW135 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, svart, snedställd, FV-protokoll med inbyggd tork, värmare MIC400ALBCW135 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, svart, snedställd, FV-protokoll med inbyggd tork, värmare MIC400ALBCW136 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, svart, snedställd, FV-protokoll med inbyggd tork MIC400ALBCW136 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, svart, snedställd, FV-protokoll med inbyggd tork MIC400ALBUW135 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, svart, upprätt, MIC400ALBUW135 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, svart, upprätt, MIC400ALBUW136 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, svart, upprätt, FV-protokoll med inbyggd tork och värmare. MIC400ALBUW136 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, svart, upprätt, FV-protokoll med inbyggd tork och värmare. MIC400ALGCW135 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, grå, snedställd, MIC400ALBCW135 MIC400ALBCW135 MIC400ALBCW136 MIC400ALBCW136 MIC400ALBUW135 MIC400ALBUW135 MIC400ALBUW136 MIC400ALBUW136 MIC400ALGCW135 MIC400ALGCW135 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, grå, snedställd, MIC400ALGCW136 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, grå, snedställd, FV-protokoll med inbyggd tork MIC400ALGCW136 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, grå, snedställd, FV-protokoll med inbyggd tork MIC400ALGUW135 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, grå, upprätt, MIC400ALGUW135 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, grå, upprätt, MIC400ALGUW136 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, grå, upprätt, FV-protokoll med inbyggd tork MIC400ALGUW136 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, grå, upprätt, FV-protokoll med inbyggd tork MIC400ALWCW135 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, vit, snedställd, MIC400ALWCW135 MIC Series 400 Aluminium 36X PAL, PTZ-kamera, vit, snedställd, MIC400ALWCW136 MIC Series 400 Aluminium 18X PAL, PTZ-kamera, vit, snedställd, FV-protokoll med inbyggd tork MIC400ALWCW136 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, vit, snedställd, FV-protokoll med inbyggd tork MIC400ALGCW135 MIC400ALGCW136 MIC400ALGCW136 MIC400ALGUW135 MIC400ALGUW135 MIC400ALGUW136 MIC400ALGUW136 MIC400ALWCW135 MIC400ALWCW135 MIC400ALWCW136 MIC400ALWCW136

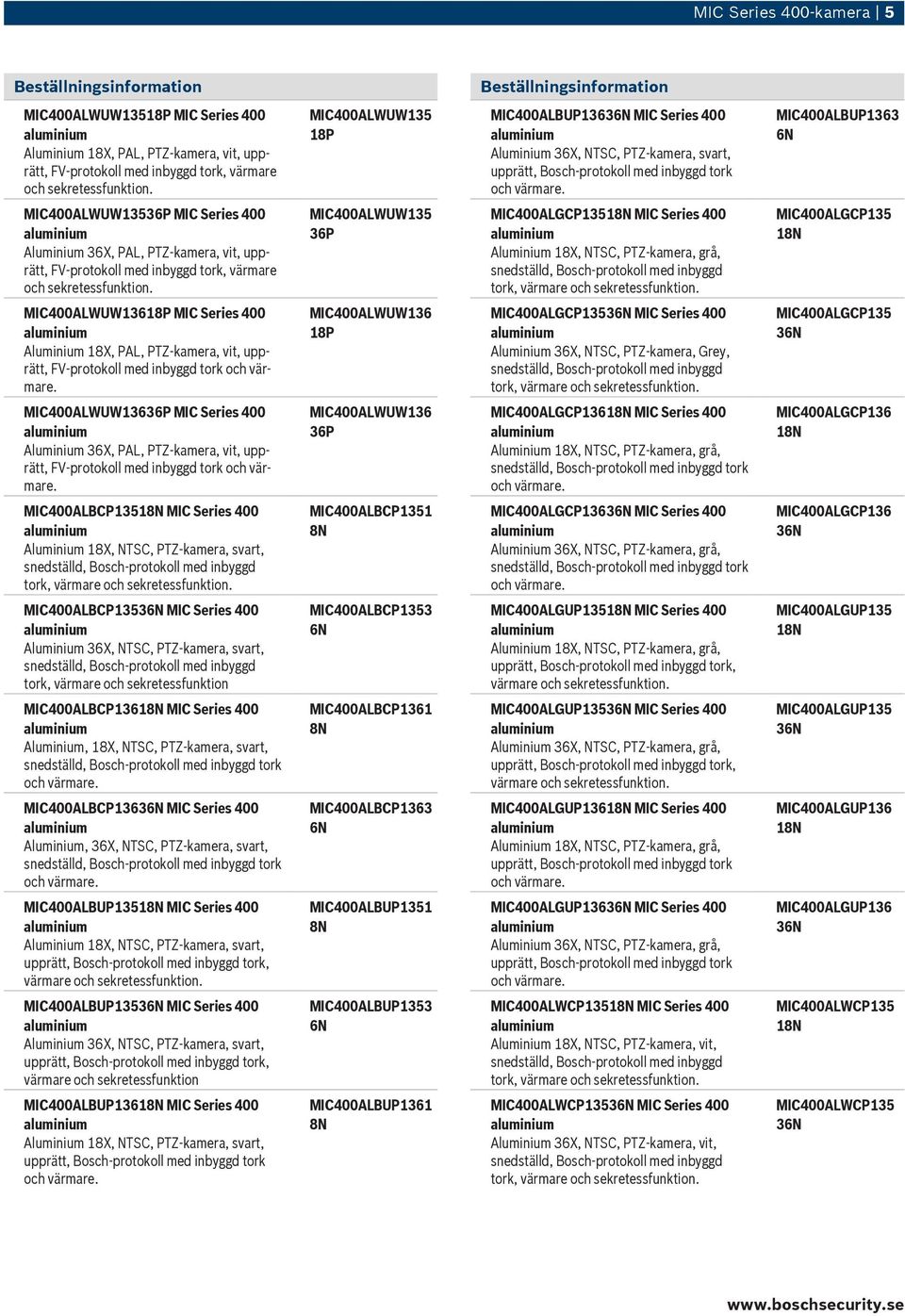

5 MIC Series 400-kamera 5 MIC400ALWUW135 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, vit, upprätt, MIC400ALWUW135 MIC400ALBUP136 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, svart, upprätt, Bosch-protokoll med inbyggd tork MIC400ALBUP1363 6N MIC400ALWUW135 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, vit, upprätt, MIC400ALWUW135 MIC400ALGCP135 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, grå, tork, värmare MIC400ALGCP135 MIC400ALWUW136 MIC Series 400 Aluminium 18X, PAL, PTZ-kamera, vit, upprätt, FV-protokoll med inbyggd tork MIC400ALWUW136 MIC400ALGCP135 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, Grey, tork, värmare MIC400ALGCP135 MIC400ALWUW136 MIC Series 400 Aluminium 36X, PAL, PTZ-kamera, vit, upprätt, FV-protokoll med inbyggd tork MIC400ALWUW136 MIC400ALGCP136 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, grå, tork MIC400ALGCP136 MIC400ALBCP135 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, svart, tork, värmare MIC400ALBCP1351 8N MIC400ALGCP136 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, grå, tork MIC400ALGCP136 MIC400ALBCP135 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, svart, tork, värmare och sekretessfunktion MIC400ALBCP1353 6N MIC400ALGUP135 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, grå, upprätt, Bosch-protokoll med inbyggd tork, värmare MIC400ALGUP135 MIC400ALBCP136 MIC Series 400 Aluminium, 18X, NTSC, PTZ-kamera, svart, tork MIC400ALBCP1361 8N MIC400ALGUP135 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, grå, upprätt, Bosch-protokoll med inbyggd tork, värmare MIC400ALGUP135 MIC400ALBCP136 MIC Series 400 Aluminium, 36X, NTSC, PTZ-kamera, svart, tork MIC400ALBCP1363 6N MIC400ALGUP136 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, grå, upprätt, Bosch-protokoll med inbyggd tork MIC400ALGUP136 MIC400ALBUP135 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, svart, upprätt, Bosch-protokoll med inbyggd tork, värmare MIC400ALBUP1351 8N MIC400ALGUP136 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, grå, upprätt, Bosch-protokoll med inbyggd tork MIC400ALGUP136 MIC400ALBUP135 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, svart, upprätt, Bosch-protokoll med inbyggd tork, värmare och sekretessfunktion MIC400ALBUP1353 6N MIC400ALWCP135 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, vit, tork, värmare MIC400ALWCP135 MIC400ALBUP136 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, svart, upprätt, Bosch-protokoll med inbyggd tork MIC400ALBUP1361 8N MIC400ALWCP135 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, vit, tork, värmare MIC400ALWCP135

6 6 MIC Series 400-kamera MIC400ALWCP136 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, vit, tork MIC400ALWCP136 MIC-2M-S 2 m skärmad kompositkabel 2 m skärmad kompositkabel som ger strömförsörjning, telemetri- och videoanslutningar från en MIC Series-kamera till en MIC Seriesströmförsörjning MIC-2M-S MIC400ALWCP136 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, vit, tork MIC400ALWUP135 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, vit, upprätt, Bosch-protokoll med inbyggd tork, värmare MIC400ALWUP135 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, vit, upprätt, Bosch-protokoll med inbyggd tork, värmare MIC400ALWUP136 MIC Series 400 Aluminium 18X, NTSC, PTZ-kamera, vit, upprätt, Bosch-protokoll med inbyggd tork och värmare. MIC400ALWUP136 MIC Series 400 Aluminium 36X, NTSC, PTZ-kamera, vit, upprätt, Bosch-protokoll med inbyggd tork och värmare. Hårdvarutillbehör MIC-24PSU-UL 24 VAC kameraströmförsörjning 24 VAC, 50/60 Hz strömförsörjning för MIC Series-kameror MIC-115PSU-UL 115 VAC kameraströmförsörjning 115 VAC, 60 Hz strömförsörjning för MIC Series-kameror MIC-240PSU-UL 240 VAC kameraströmförsörjning 240 VAC, 50 Hz strömförsörjning för MIC Series-kameror MIC-240PSU-UL 240 VAC kameraströmförsörjning 240 VAC, 50 Hz strömförsörjning för MIC Series-kameror UPA strömförsörjningsenhet 220 VAC, 50 Hz, 24 VAC, 50 VA ut För användning med vissa 24 VAC-kameramodeller. UPA Strömförsörjning 120 VAC, 60 Hz, 24 VAC, 50 VA ut MIC400ALWCP136 MIC400ALWUP135 MIC400ALWUP135 MIC400ALWUP136 MIC400ALWUP136 MIC-24PSU-UL MIC-115PSU-UL MIC-240PSU-UL MIC-240PSU-UL UPA UPA MIC-10M-S 10 m skärmad kompositkabel 10 m skärmad kompositkabel som ger strömförsörjning, telemetri- och videoanslutningar från en MIC Series-kamera till en MIC Seriesströmförsörjning MIC-20M-S 20 m skärmad kompositkabel 20 m skärmad kompositkabel som ger strömförsörjning, telemetri- och videoanslutningar från en MIC Series-kamera till en MIC Seriesströmförsörjning MIC-25M-S 25 m skärmad kompositkabel 25 m skärmad kompositkabel som ger strömförsörjning, telemetri- och videoanslutningar från en MIC Series-kamera till en MIC Seriesströmförsörjning MIC DCA B Djup skyddsröradapter Djup röradapter för 4-tums PCD-bas - svart läderartad yta, RAL9005 MIC DCA G Djup skyddsröradapter Djup röradapter för 4-tums PCD-bas - grå läderartad yta, RAL9010 MIC DCA W Djup skyddsröradapter Djup röradapter för 4-tums PCD-bas - vit läderartad yta RAL9003 MIC SCA B Grund skyddsröradapter Grund röradapter för 4-tums PCD-bas - svart, läderartad yta, RAL9005 MIC SCA G Grund skyddsröradapter Grund röradapter för 4-tums PCD-bas - grå, läderartad yta, RAL7001 MIC SCA W Grund skyddsröradapter Grund röradapter för 4-tums PCD-bas - vit, läderartad yta, RAL9003 MIC-SPR Spridarplatta Aluminiumspridarplåt lämplig för ytmontering i tegel svart läderartad yta RAL9005 MIC-SPR G Spridarplatta Aluminiumspridarplåt lämplig för ytmontering i tegel grå läderartad yta RAL7001 MIC-SPR W Spridarplatta Aluminiumspridarplatta lämplig för ytmontering i tegel vit läderartad yta RAL9003 MIC CMB B Fäste för hörnmontering Fäste för hörnmontering svart läderartad yta RAL9005 MIC CMB G Fäste för hörnmontering Fäste för hörnmontering - grå läderartad yta RAL7001 MIC-10M-S MIC-20M-S MIC-25M-S MIC-DCA-B MIC-DCA-G MIC-DCA-W MIC-SCA-B MIC-SCA-G MIC-SCA-W MIC-SPR MIC-SPR-G MIC-SPR-W MIC-CMB-B MIC-CMB-G

7 MIC Series 400-kamera 7 MIC CMB W Fäste för hörnmontering Fäste för hörnmontering - vit läderartad yta RAL9003 MIC-PMB Stolpmonteringsfäste Fäste till montering på stolpe (inklusive 2 x 455 mm förband för stolpar med en diameter på 75 till 145 mm) MIC WMB B Fäste för väggmontering Fäste för väggmontering - svart läderartad yta RAL9005 MIC WMB G Fäste för väggmontering Fäste för väggmontering - grå läderartad yta RAL7001 MIC WMB W Fäste för väggmontering Fäste för väggmontering - vit läderartad yta RAL9003 MICUSB485CVTR2 USB- till RS485- signalomvandlare USB- till RS485-signalomvandlare så att MIC Series-kameror kan anslutas till en dator, som levereras med varje kamera MIC-BP4 Biphase-omvandlare BiPhase-omvandlare för strömförsörjningsenheter i MIC-serien utan IR MIC-ALM Larm och kort med spolarpumpmotor Kort med spolarpump och larm med 8 ingångar för strömförsörjningsenhet (ej för IR-strömförsörjningsenhet) MIC-WKT Spolarsats Rengöringssats för ej infraröda MIC-modeller (inkluderar driftkort för rengöringspumpar, rengöringsmunstycken och fästen för väggmontering och 4 tums PCD-bas) HAC-WAS VAC spolare 24 VAC spolarinst. 5M 25L HAC-WAS VAC spolare 230 VAC spolarinst. 5M 25L HAC-WAS VAC spolare 230 VAC spolarinst. 30M 25L MIC-CMB-W MIC-PMB MIC-WMB-B MIC-WMB-G MIC-WMB-W MICUSB485CVTR2 MIC-BP4 MIC-ALM MIC-WKT HAC-WAS05-20 HAC-WAS05-50 HAC-WAS30-50

8 8 MIC Series 400-kamera Sweden: Bosch Security Systems AB Vestagatan Göteborg Phone: Fax: se.securitysystems@bosch.com Represented by Bosch Security Systems AB 2011 data kan ändras utan föregående meddelande T Cur: sv-se, V12, 8 Sep 2011 Src: en-us, V26, 14 Jan 2011
