1 SPARA PÅ ENERGIN 1

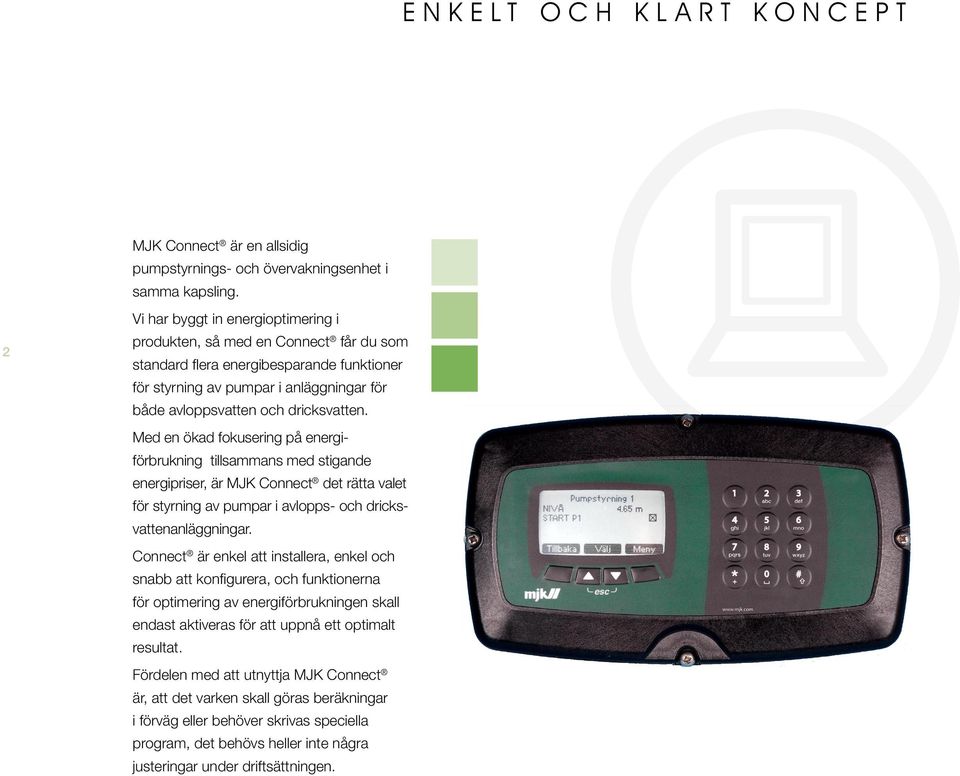

2 ENKELT Och KLART KONCEPT 2 MJK Connect är en allsidig pumpstyrnings- och övervakningsenhet i samma kapsling. Vi har byggt in energioptimering i produkten, så med en Connect får du som standard flera energibesparande funktioner för styrning av pumpar i anläggningar för både avloppsvatten och dricksvatten. Med en ökad fokusering på energiförbrukning tillsammans med stigande energipriser, är MJK Connect det rätta valet för styrning av pumpar i avlopps- och dricksvattenanläggningar. Connect är enkel att installera, enkel och snabb att konfigurera, och funktionerna för optimering av energiförbrukningen skall endast aktiveras för att uppnå ett optimalt resultat. Fördelen med att utnyttja MJK Connect är, att det varken skall göras beräkningar i förväg eller behöver skrivas speciella program, det behövs heller inte några justeringar under driftsättningen.

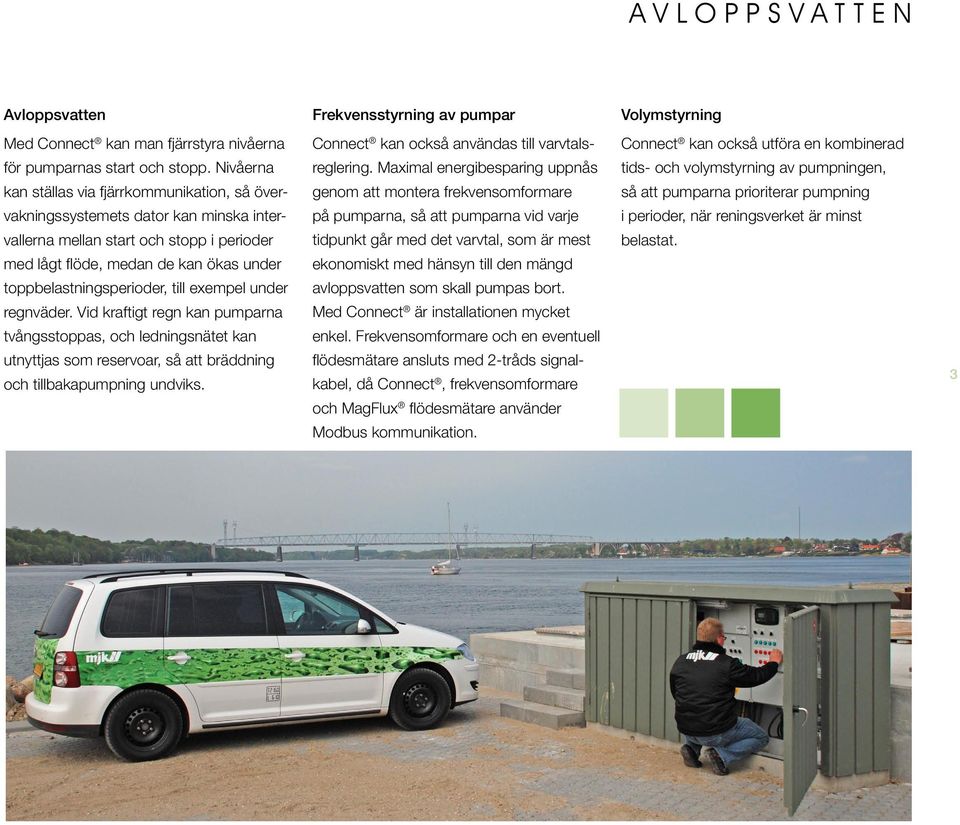

3 Avloppsvatten Avloppsvatten Frekvensstyrning av pumpar Volymstyrning Med Connect kan man fjärrstyra nivåerna för pumparnas start och stopp. Nivåerna kan ställas via fjärrkommunikation, så övervakningssystemets dator kan minska intervallerna mellan start och stopp i perioder med lågt flöde, medan de kan ökas under toppbelastningsperioder, till exempel under regnväder. Vid kraftigt regn kan pumparna tvångsstoppas, och ledningsnätet kan utnyttjas som reservoar, så att bräddning och tillbakapumpning undviks. Connect kan också användas till varvtalsreglering. Maximal energibesparing uppnås genom att montera frekvensomformare på pumparna, så att pumparna vid varje tidpunkt går med det varvtal, som är mest ekonomiskt med hänsyn till den mängd avloppsvatten som skall pumpas bort. Med Connect är installationen mycket enkel. Frekvensomformare och en eventuell flödesmätare ansluts med 2-tråds signalkabel, då Connect, frekvensomformare och MagFlux flödesmätare använder Modbus kommunikation. Connect kan också utföra en kombinerad tids- och volymstyrning av pumpningen, så att pumparna prioriterar pumpning i perioder, när reningsverket är minst belastat. 3

4 Dricksvatten Optimering av råvattenpumpar 4 På många vattenverk kan stora energibesparingar uppnås genom att varvtalsreglera råvattenpumparna. Connect styr antal råvattenpumpar i drift tillsammans med varvtalet, så att pumparna arbetar mest driftekonomiskt. Tryckstegringspumpar Med frekvensomformare på pumparna, kan det optimala förhållandet mellan antal pumpar i drift och deras varvtal bestämmas av Connect, så att pumparna arbetar vid optimalt varvtal. Fyllning av vattentorn Connect kan prioritera pumpning under natten (om förbrukningen i övrigt tillåter det), så en eventuell nattaxa för energikostnaderna utnyttjas optimalt.

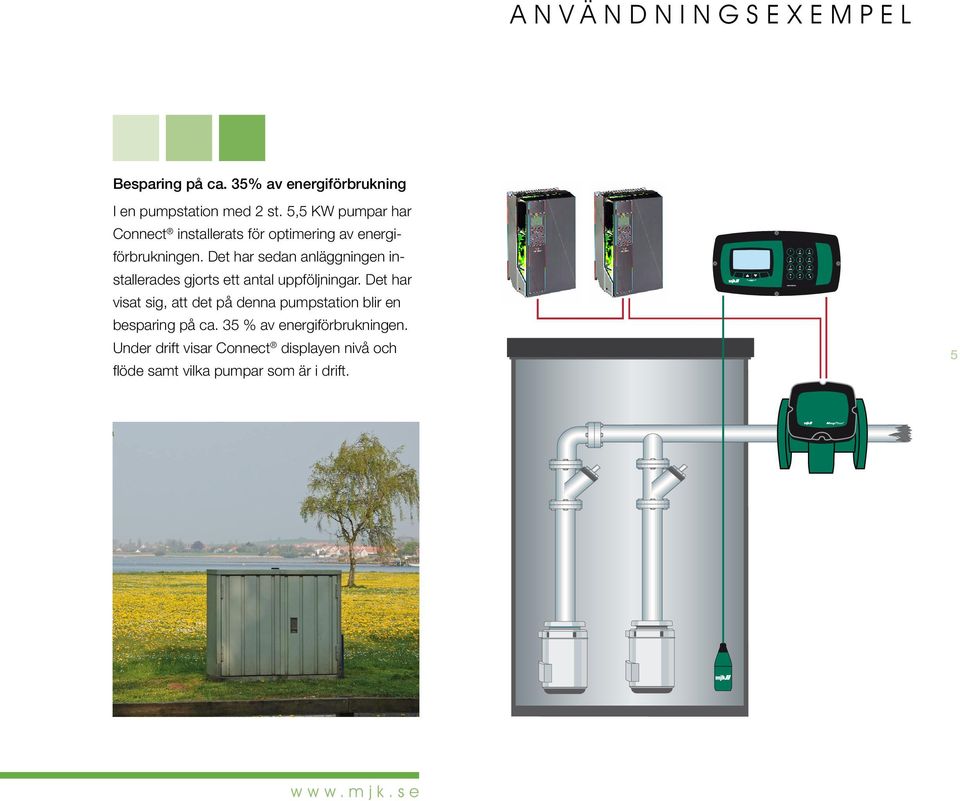

5 användningsexempel Besparing på ca. 35% av energiförbrukning I en pumpstation med 2 st. 5,5 KW pumpar har Connect installerats för optimering av energiförbrukningen. Det har sedan anläggningen installerades gjorts ett antal uppföljningar. Det har visat sig, att det på denna pumpstation blir en besparing på ca. 35 % av energiförbrukningen. Under drift visar Connect displayen nivå och flöde samt vilka pumpar som är i drift. 5

6 Connect Pumpstyrning/Undercentral Spänningsmatning 115/230 V AC 50 / 60 Hz, ±10 % eller 12 V DC I/O modul Ingångar: 16 st. DI, V DC, 6 st AI galvaniskt skilda, 4-20 ma Utgångar: 8 st. DO, elektroniska reläer, 1 AO galvaniskt skilda, 4-20 ma Utbyggnad max. Max. 4 Connect och max. 4 instrument per Connect Fjärrkommunikation PSTN, GSM Dual band eller GPRS Dual band modem med Modbus RTU eller COMLI protokoll Lokal kommunikation Klocka Minne Modbus, Bluetooth, och PROFIBUS PA Realtidsur 32 Mb, logninger Kapsling Glasfiberförstärkt polykarbonat, IP 67 CE EN :2001, EN :2001 MagFlux Magnetisk flödesmätare Dimensioner Från Ø 3 mm till Ø 3000 mm med EN eller ANSI flänsar Montering Flänsar eller inspänning (wafer) 6 Material, hus Målat kolstål eller rostfritt stål Foder Hårdgummi, mjukt gummi eller PTFE (teflon ) Elektroder Noggrannhet Temperatur, media Temperatur, omgivning Utgångar Ingång Intern datalogger Kommunikation Spänningsmatning Syrafast stål (AISI 316L), i Hastelloy, titan eller platina Bättre än ± 0,25% av uppmätt värde (0,2 till 10 m/s) 20 till +150 C, beroende på typ. -20 till +60 C (elektronik monterad på mätrör) 4-20 ma, galvaniskt skild (max. 800 Ω) och 2 st. reläer Digital ingång för återställning och start/stopp av satsräknare Display 2 Mb Flash minne, loggningar med datum, tid och värde Modbus till display och andra MagFlux i nätverk, Bluetooth eller USB till PC eller Modbus, och PROFIBUS PA till PLC 230 / 115 V AC, 24 V AC eller V DC, förbrukning max. 10 W SE Energi broschyr 0907 MJK Automation AB Box 105, Nytorget 4 S Säffle Sweden Tel.: Fax: kontoret@mjk.se MJK Automation AS Prins Chr.Augusts Plass Moss Norway Tel.: Fax: mjk@mjk.no MJK Automation A/S Byageren Nærum Denmark Tel.: Fax: mjk@mjk.dk MJK Automation B.V. Hoofdweg 667 A 2131 BB Hoofddorp Holland Tel.: Fax: mjk@mjk.com MJK Automation P/L Unit 8/69 Acacia Road Ferntree Gully 3156 Victoria Australia Ph: Fax: mjkaus@mjk.com MJK North America Inc. 37 Sherwood Terrace, #126 Lake Bluff IL USA Toll Free: (877-MJK-LINK) Local: Fax: mjkusa@mjk.com
