AQ-Box med Winlog kanalers mätsystem samlar och bearbetar 8 givarsignaler i en PC

Transkript

1 AQ-Box med Winlog kanalers mätsystem samlar och bearbetar 8 givarsignaler i en PC 8 differentiella kanaler (ingen gemensam jordanslutning) Klarar alla givare och sensorer med spännings- eller strömsignal Anpassningsmoduler (option) för t.ex. pulseller olinjära signaler. Samplingshastighet upp till 8 khz Insignalområde ±10 V eller ±20 ma, valbart per kanal (±5 V som option) Lågpassfilter 10/100/4500 Hz valbart per kanal Intern (nivå/flank/fördröjning) eller extern trigger (ingång med optokopplare) Anslutning av givare med BNC-kontakter 4-poliga kontakter med givarmatning som option (16 eller 24V) Mätboxen kopplas till PC:ns skrivarkontakt med bifogad kabel (25 pol D-sub Hane- Hona) Winlog 2000 programvara kompatibel med Windows 95 Windows 7 Matas via bifogad AC-adapter eller inbyggt laddningsbart batteri (3-4 timmars drift) Fabrikat Control Electronics AQ-Box tillsammans med mjukvaran Winlog 2000 är ett mätsystem för att samla in data från upp till 8 givare och sensorer, föra över det i realtid till en PC, samt lagra, bearbeta och presentera resultatet. Kopplingen mellan mätbox och PC görs med bifogade D-sub kabel till PC:ns skrivarkontakt (parallellporten) och fungerar därför med vilken PC som helst. Winlog 2000 mjukvaran fungerar med Microsoft operativsystem från Windows 95 och framåt (för närvarande t.o.m. Windows 7). AQ-Box matas med bifogad AC-adapter eller inbyggda laddningsbara batterier. Det innebär att AQ-Box och Winlog 2000 tillsammans med en vanlig lap-top PC och givare med spännings- eller strömsignal utgör ett komplett portabelt 8- kanaligt mät- och loggersystem för t.ex. lab, produktion, installationsverifiering, service, felsökning, kvalitetskontroll etc. Givarna ansluts normalt med BNC koaxialkontakter, men en variant med 4-poliga kontakter för integrerad matning av givarna med 16 eller 24V finns också. Spännings- eller strömsignal från givarna väljs per kanal med strömbrytare på fronten. Eventuella störningsproblem kan hanteras med inkopplingsbara lågpassfilter 10/100/4500 Hz, valbart per kanal med 3- lägesbrytare på fronten.

2 Vad kan man mäta? AQ-BOX klarar alla givare och sensorer som levererar ström eller spänning vilket innebär att man kan mäta de flesta fysikaliska storheter, t.ex. temperatur,kraft, flöde, tryck, spänning, ström mm. Vissa signaler som t.ex. pulsgivare eller signaler som är olinjära kan dock behöva anpassas innan de ansluts till AQ-BOX. Det finns en rad olika signalanpassningsmoduler om du behöver anpassa dina signaler. AQ-BOX kan mäta upp till 8 storheter samtidigt. Den har i sitt standardutförande trimmats för att ha mätområdet +/-10V eller +/-20 ma. Val av ström eller spänningsmätning gör du genom att slå om en strömbrytare på fronten (det finns en för varje kanal). Ingångarna är differentiella vilket innebär att jordanslutning inte behöver vara gemensam för ingångarna. Prestanda Den medföljande programvaran (Winlog 2000) klarar av att läsa av AQ-BOX en ca 8000 ggr/sek. om du använder 1-4 mätkanaler. Om du använder 5-8 kanalerna sjunker det maximala antalet mätningar till 4000 per sekund och kanal. En annan finess med AQ-BOX är dess inbyggda laddningsbara batteri som gör det möjligt att mäta ca 3-4 timmar utan att ha tillgång till 220V nätspänning. Då de flesta LapTops klarar av ung. motsvarande driftstid med sina batterier, kompletterar datorn och mätlådan varandra på ett bra sätt. AQ-BOX har även en speciell triggingång om du vill starta eller stoppa mätningen via en extern signal. Denna ingång är isolerad med en optokopplare. Hur ansluter jag en skrivare om AQ-BOX är inkopplad? På baksidan av AQ-BOX finns en kontakt där du kan ansluta din skrivarkabel (som är kopplad till din skrivare). Behöver man komma åt analog-jorden som används i lådan finns en banankontakt på lådans baksida. Där ansluter du även kontakten som förser lådan med ström. AQ-BOX standard version är trimmad till +/- 10V samt +/-20 ma. Om man vill ha känsligare ingångar har vi även en variant som är trimmad för +/- 5V samt +/-20mA. AQ-BOX med integrerad givarmatning finns i 2 varianter för 24 eller 16 Volts-matning.

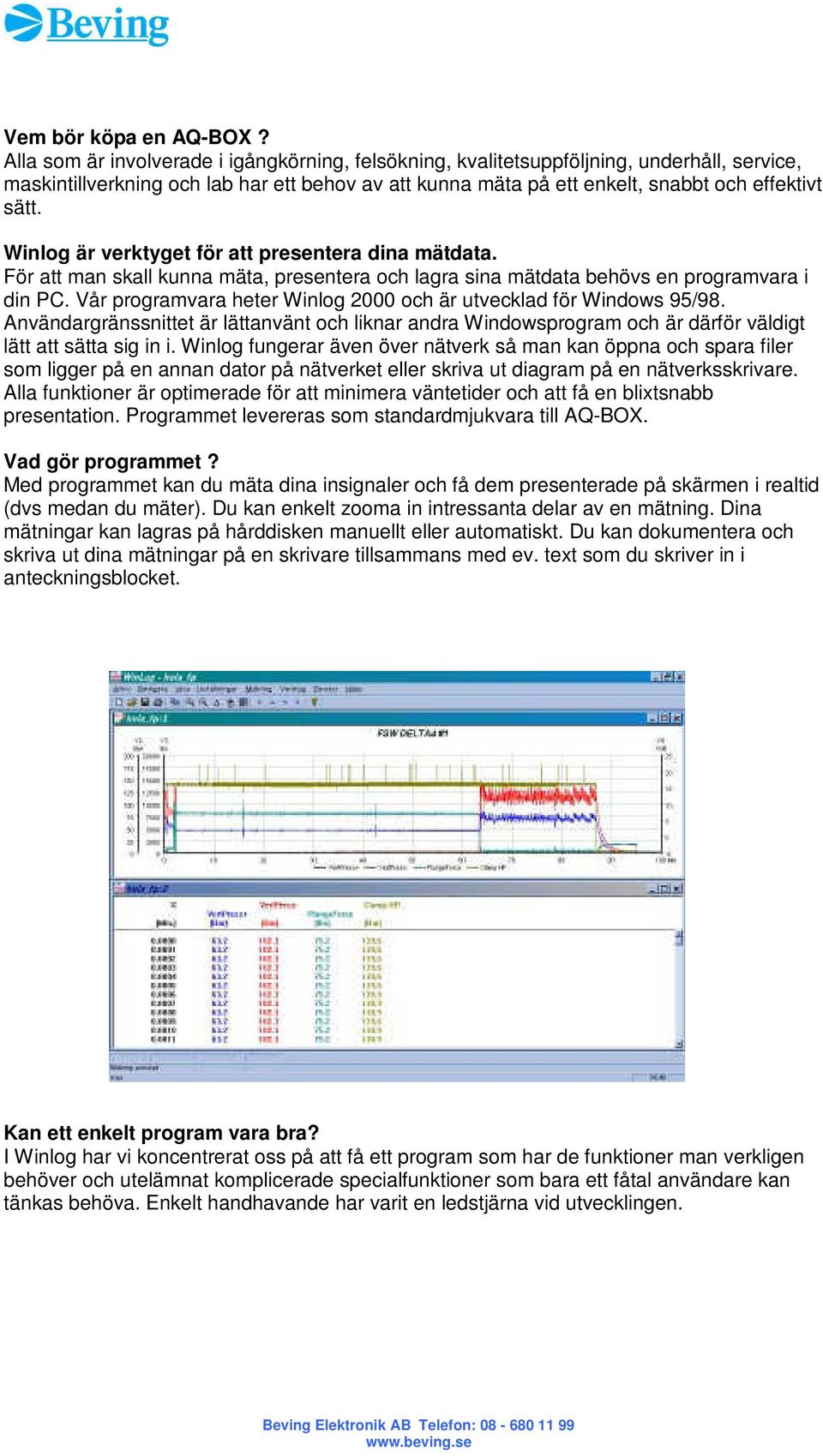

3 Vem bör köpa en AQ-BOX? Alla som är involverade i igångkörning, felsökning, kvalitetsuppföljning, underhåll, service, maskintillverkning och lab har ett behov av att kunna mäta på ett enkelt, snabbt och effektivt sätt. Winlog är verktyget för att presentera dina mätdata. För att man skall kunna mäta, presentera och lagra sina mätdata behövs en programvara i din PC. Vår programvara heter Winlog 2000 och är utvecklad för Windows 95/98. Användargränssnittet är lättanvänt och liknar andra Windowsprogram och är därför väldigt lätt att sätta sig in i. Winlog fungerar även över nätverk så man kan öppna och spara filer som ligger på en annan dator på nätverket eller skriva ut diagram på en nätverksskrivare. Alla funktioner är optimerade för att minimera väntetider och att få en blixtsnabb presentation. Programmet levereras som standardmjukvara till AQ-BOX. Vad gör programmet? Med programmet kan du mäta dina insignaler och få dem presenterade på skärmen i realtid (dvs medan du mäter). Du kan enkelt zooma in intressanta delar av en mätning. Dina mätningar kan lagras på hårddisken manuellt eller automatiskt. Du kan dokumentera och skriva ut dina mätningar på en skrivare tillsammans med ev. text som du skriver in i anteckningsblocket. Kan ett enkelt program vara bra? I Winlog har vi koncentrerat oss på att få ett program som har de funktioner man verkligen behöver och utelämnat komplicerade specialfunktioner som bara ett fåtal användare kan tänkas behöva. Enkelt handhavande har varit en ledstjärna vid utvecklingen.

4 Hur mäter man? Du startar upp programmet och definierar enkelt upp vilka kanaler som används och hur de skall representeras i diagrammet (skalning/ färg/ enhet etc.) Förutom de kanaler du mäter skapar du vid behov en formel för en beräkningskanal som du vill presentera. Du sätter formeln till Kanal 1 * Kanal 2 för att exempelvis se en effektkurva. Du kan förutom de 8 mätkanalerna använda ytterligare 8 kanaler som beräkningskanaler. Upp till 8 olika Y-axlar kan användas i samma diagram. För att starta mätningen kan du använda dels en extern logiksignal som du kopplar in på AQ-BOX externa triggingång eller en viss nivå och flank på en mätkanal. Om du är intresserad av att se vad som hände FÖRE triggtidpunkten använder du bara PRETRIGG funktionen. Hur fort och länge kan jag mäta? Du bestämmer hur länge du vill mäta för varje mätcykel (från sek.). Du anger också med vilken frekvens du skall mäta, 0.01Hz Hz (1 Hz = 1 mätpunkt/sek.) Om du vill kan du låta programmet självt välja en maximal frekvens baserat hur många mätkanaler som används. Hur lagras mätningen? Mätningen startar och du ser direkt hur kurvorna ritas upp på skärmen. Om du skall mäta flera gånger kan du välja kontinuerlig mätning varvid programmet mäter och lagrar varje mätomgång på disken ( max 9999 filer). Hur kan jag studera mätningen? Om du vill detaljstudera något som ser konstigt ut zoomar du lätt in denna del, detta kan du göra i flera steg. Axlarna skalar om sig snyggt och automatiskt. Enklast använder du hårkorset tillsammans med deltadifferansmätning och ev. kurvföljning för att göra en mätning av amplitud eller tid för en viss kurvdel. Bearbetning av mätdata För att komma ihåg vilka förutsättningar som gällde kanske du skriver några rader i programmets anteckningsblock eller rubrik. Dessa texter lagras tillsammans med mätdata och alla övriga inställningar när du sparar kurvan. När du kommer hem öppnar du dina mätningar och kanske lägger till en beräkningskanal eller ett lågpassfilter. Om du vill kan du hämta data från en mätning och öppna dessa i EXCEL eller kopiera in ett diagram från Winlog direkt i t.ex. ett WORD-Dokument eller ett ritprogram. Kan jag ändra data i efterhand? Både ja och nej, de uppmätta mätpunkterna kan du inte påverka eftersom de representerar vad som verkligen hände vid mättillfället. Du kan däremot ändra presentationen av mätdata i efterhand. Du kan döpa om kanalerna/byta färg/ byta skalning/ byta Y-axlar/ lägga på ett digitalt lågpassfilter (som du kan ändra eller ta bort om du vill)/ lägga till nya beräkningskanaler/ skriva ny text i anteckningsblocket/ byta rubrik och mycket mera. Du är alltså inte låst till att visa data på ett visst sätt i slutskedet efter vad som var definierat vid mättillfället.

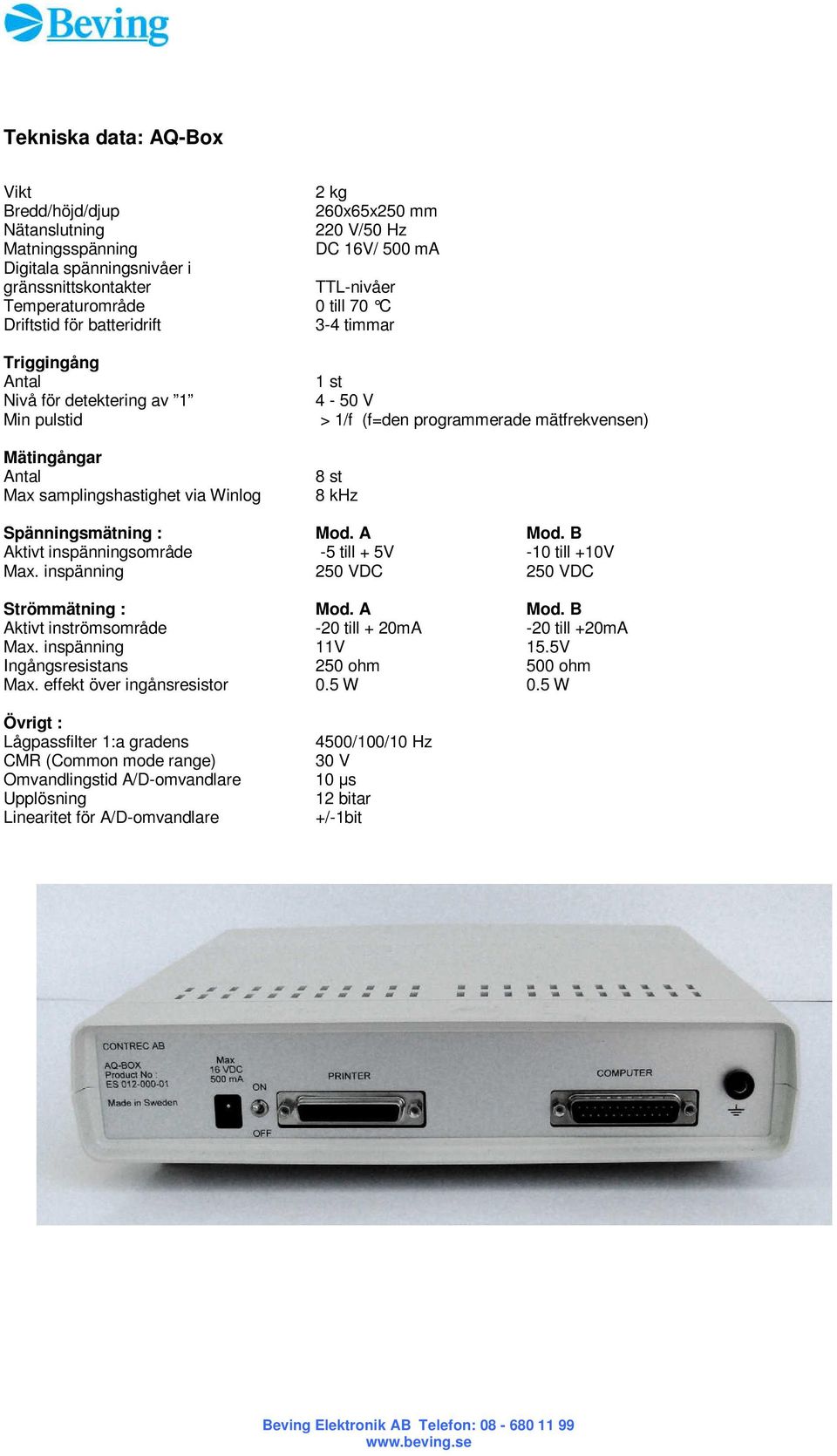

5 Tekniska data: AQ-Box Vikt 2 kg Bredd/höjd/djup 260x65x250 mm Nätanslutning 220 V/50 Hz Matningsspänning DC 16V/ 500 ma Digitala spänningsnivåer i gränssnittskontakter TTL-nivåer Temperaturområde 0 till 70 C Driftstid för batteridrift 3-4 timmar Triggingång Antal Nivå för detektering av 1 Min pulstid Mätingångar Antal Max samplingshastighet via Winlog 1 st 4-50 V > 1/f (f=den programmerade mätfrekvensen) 8 st 8 khz Spänningsmätning : Mod. A Mod. B Aktivt inspänningsområde -5 till + 5V -10 till +10V Max. inspänning 250 VDC 250 VDC Strömmätning : Mod. A Mod. B Aktivt inströmsområde -20 till + 20mA -20 till +20mA Max. inspänning 11V 15.5V Ingångsresistans 250 ohm 500 ohm Max. effekt över ingånsresistor 0.5 W 0.5 W Övrigt : Lågpassfilter 1:a gradens 4500/100/10 Hz CMR (Common mode range) 30 V Omvandlingstid A/D-omvandlare 10 µs Upplösning 12 bitar Linearitet för A/D-omvandlare +/-1bit
