Alfa Laval Maxi Compact. Alfa Laval Heating & Cooling Systems

Transkript

1

2 Alfa Laval Maxi Compact Alfa Laval Heating & Cooling Systems

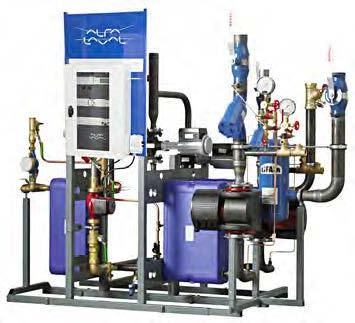

3 Modern fjärrvärme av Alfa Laval Alfa Laval Maxi Compact Alfa Laval

4 Kära kund, Var vänliga att se denna presentation som en introduktion för den nya Alfa Laval Maxi Compact världens första produkt range av fjärrvärmecentraler med enbart AHRI certifierade värme växlare Var vänliga att öppna noteringsfältet under varje sida för att få mer detaljerade förklaringar Tid för en förändring och ett uttalande Tid för att leda framtiden Tid för att optimisera kundernas processer om och om igen Alfa Laval Maxi Compact Alfa Slide 4

5 Midi Wall Midi Compact Maxi Alfa Laval Maxi Compact Alfa Laval

6 Alfa Laval Maxi Compact F1 F2 Endast Värme Alfa Laval Slide 6 Värme & Varmvatten

7 Produkt översikt Produkt Kapacitet upp till Applikation Endast värme VV & värme Fjärrkyla Midi Wall 135kW lgh. Vägghängd nej ja nej Midi Compact 200 kw lgh. Golvstående nej ja nej MAXI COMPACT 350 kw lgh. Golvstående ja ja nej Maxi range 10 MW Obegränsat Golvstående ja ja ja Alfa Laval Slide 7

8 Applikationer Maxi Compact Lägenhetshus; upp till 90 lägenheter Varuhus/affärscentra Hotell Kontor Allmänna byggnader Fabriker Alfa Laval Slide 8

9 Multipla energikällor Sol Geotermi Biomassa Industriell spillvärme Kombinerad Värme & Kraftvärme Sopförbränning Alfa Laval Slide 9

10 Varför Maxi Compact? Kompakt med helt ny design Energieffektivitet Enkel att välja Kort ledtid Enkel att köpa Alfa Laval

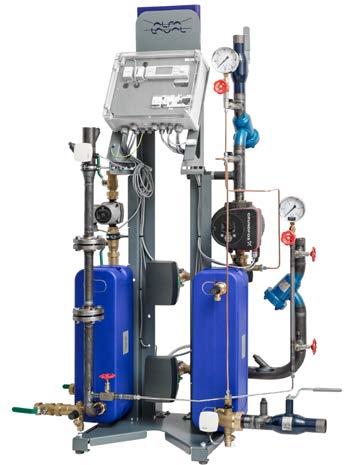

11 Kompakt med ny design Extremt liten golvyta Enkel att hantera Enkel att transportera - en Euro pall God åtkomst för installation/underhåll Går att få helisolerad Alfa Laval

12 Energieffektivitet AHRI, IQHeat & 2-stegskoppling 1 eller 2 Kopparlödda AHRI certifierade värmeväxlare 2-stegskopplad för lägsta möjliga returtemperatur Alfa Laval IQHeat för bästa energieffektivitet Alfa Laval

13 Vad är AHRI och varför behövs det? Alfa Laval Slide 13

14 AHRI skyddar dig och dina kunder AHRI -Air Conditioning, Heating and Refrigeration Institute med bas i Arlington, USA. Det är en icke-kommersiell handelsorganisation inte en myndighet. Utvecklar och publicerar tekniska standarder för termiska VVS-produkter. Etablerar rating-kriterier och metoder för att mäta och certifiera plattvärmeväxlares och andra produkters prestanda. Strävar efter att hjälpa branschen att spara energi, förbättra sin produktivitet och bidra till en bättre miljö.

15 Prestandagaranti med hjälp av AHRI LLHE/LLBF Certification Program AHRI Standard 400 är en global standard för att bestämma termiska prestanda i vätska-vätska värmeväxlare. Oberoende, tredje-parts verifiering av termiska prestanda i AHRI Liquid To Liquid Heat Exchangers(LLHE) Certification Program. Oberoende, tredje-parts verifiering av termiska prestanda i Liquid to Liquid Brazed & Fusion bonded Plate Heat Exchangers (LLBF) Certification Program. Alfa Laval AHRI 400 LLHE LLBF

16 VARNING! Blanda inte ihop standarden AHRI 400 med Certifieringsprogrammet, vilket är två skilda saker! Några tillverkare säljer växlare i enighet med AHRI standard 400 och missleder kunder att tro dom köper en AHRI-certifierad växlare. Alfa Laval Slide 16

17 Hur vet man att man får en AHRI-Certifierad växlare? Konsulter/Entreprenörer kan se om en växlare är AHRI-certifierad AHRI verifierar kostnadsfritt att offerter/specifikationerna följer beräkningsprogram och tester. Us/AHRI-Members Alfa Laval Slide 17

18 Alfa Laval Maxi Compact Det första och enda fjärrvärmesystem i världen som endast använder AHRI certifierade värmeväxlare!

19 Vad menas med AHRI? AHRI = Air Conditioning, Heating and Refrigeration Institute Den enda oberoende tredje parts organisationen i hela världen som certifierar prestanda av värmeväxlare. Denna tredje parts verifieringen av termisk prestanda försäkrar kunderna om: - Energieffektiva certifierade värmeväxlare som utför prestanda enligt specifikationerna vilket kommer att reducera livscykelkostnaderna. - Förtroende att systemets värmeväxlare utför enligt lovad prestanda. - Korrekt termisk prestanda vilken kommer att upprätta en helt ny nivå och som kommer ge exakta beräkningar utifrån valet av värmeväxlare och system. Alfa Laval Slide 19

20 AHRI skyddar dig och dina kunder Den enda tredje parts organisationen i världen Utvecklar och publicerar tekniska standarder för industriprodukter Upprättar procedurer för mätning och certifierings prestanda Sparar energi, förbättrar produktivitet och garanterar en bättre miljö

21 Du kan aldrig vara säker. Eller så kan du alltid vara säker Alfa Laval Slide 21

22 Enkel att välja Användarvänligt beräknings- och konfigurationsprogram som ger: Teknisk specifikation - AMA Flödesschema/måttskisser Produktdenominering och PPL

23 Kort ledtid Pann- rum ~1 vecka

24 Enkel att köpa Konkurrenskraftigt pris AHRI-certifierade värmeväxlare Enkel att välja Mest energi-optimerade lösningen på marknaden med Alfa Laval IQHeat Enkel att anpassa till kundens behov 1 veckas ledtid Kompletta manualer på Svenska Robust och tillförlitlig made in Sweden

25 Alfa Laval IQHeat Alfa Laval har utvecklat den mest energioptimerade lösningen på marknaden Maxi Compact med Alfa Laval IQHeat ~15% besparing av energikostnader Enastående enkel reglerenhet Fullständig fjärrstyrning med ett inbyggt WEB interface, data, kontroll och alarm utan några extra månadskostnader. Plug and Play färdig från fabrik, enkel installation. Alfa Laval Slide 25

26 Exempel på vad kan man upptäcka med hjälp av IQHeat? Övertemperaturer i fastigheten 1 grad 5% Snedfördelning (dålig injustering) 1 grad 5% 1-2 grad = kwh 1-2 grad = kwh Dålig avkylning, strafftaxa 6 grader = Sek Akuta Serviceuppdrag Ökad servicegrad och hitta felen när dom uppstår för att undvika akututryckningar med proaktiva åtgärder Sek/ tillfälle Cirkulationspumpar utan sommarstopp Pumpar kwh el Problem med VVC-Bakteritillväxt eller ökad energi kostnad 1 grad = 20% ökad energikostnad 50 läg ca 4000kWh Effektbegränsning ex vid tappning av varmvatten reducerar man effekten till uppvärmning Minskad fast effektavgift för abonnenten. Resursbrist och lasttoppar på fjärrvärmenätet kan undvikas/fördröjas. Besparing på10-20% = per år Slide 26

27 Enkel Alfa Laval IQHeat välja Provning & dok. 1 veckas ledtid reglerenhet Modern Fjärrvärme Utrymme Maxi Compact Made in Konkurrenskraftigt pris Alfa Laval Slide 27 Enkelt underhåll

28 Maxi Compact Teknisk data Värmeväxlare Reglersystem Isolerade Kopparlödda värmeväxlare CB60AQ-20 till 120L för värme och CB60AQ-40 till 120L:2 för VV - AHRI certifierade Alfa Laval Maxi IQHeat, andra regleringar eller utan reglersystem Pumpar Värmekrets: Magna till Magna F Regler ventiler Driftbegränsningar Primärt 16/25 bar, 120 C VV-krets: standard Grundfos UPSO 15-55, möjligt att välja Alpha2 eller Magna Värmekrets: både gängade och flänsade från Siemens och Schneider i kvs 0.4 till 6.3 VV-krets: både gängade och flänsade från Siemens och Schneider i kvs 0.63 till 4.0 Sekundär värme & VV: 10 bar, 100 C Kapaciteter Dimensioner (LxBxH) Vikt Tillval kw 1282 x 797 x 2045 (maximum) +/ Kg Primär filter, mätsträckor, termometrar, påfyllning, kriskoppling, full isolerad, trycksensorer,

29 För mer information Alfa Laval web-sida: Produktblad Manualer Bilder Slide 29
