2 tryckhållning expansion spädmatning avgasning Historik... Elko-mat eder multicontrol är en utveckling av den tidigare så lyckade EDER familjen. Produkterna är ett resultat av konsekvent utveckling av de sedan tidigare så välkända elko-mat eder patentet. Detta har sedan många år i tusentals anläggningar visat sig vara den bästa och effektivaste lösningen för tryckhållning, expansion och avgasning. Vår nya serie multicontrol är snyggt utformade kompletta utrustningar för bästa funktion och lägsta driftskostnad. Multicontrol familjen omfattar 3 olika system: Solo, Duo samt Maxi. Dessa delas upp ytterligare i modellerna Kompakt och Modular. Genom denna utveckling får vi bättre kapacitet avseende arbetstryck och därmed utökat arbetsområde. Multicontrol enheterna är anpassade för optimal expansion och tryckhållning i slutna värme och kylsystem enligt EN rbetsområden på upp till max-temperatur 110 C är möjliga tack vare extra övervakning samt möjlighet att kombinera utrustningarna med lämpliga avsvalningskärl. Den ekonomiska avgasningsfunktionen är alltid integrerad och baseras som tidigare på trycksänkning enligt naturlagarna, Henrys lag. Tack vare det mycket låga maxtrycket i våra kärl (max 0,5 bar) fungerar avgasningen utmärkt även i anläggningar med låga systemtryck. Multicontrol är förberedd för montage av en spädmatningsenhet för exakt kontroll av påfyllning av systemet. För mångsidig användning är det möjligt att nyttja upp till 70 C vatten till spädmatning. Kombination med avhärdning är möjligt. Om så erfordars kan multicontrol med hjälp av en inbyggd kontakt styra en påfyllningspump. Som ett resultat av våra tidigare erfarenheter har vi kunnat tillföra fler funktioner i våra nya multicontrol enheter. Grundutföranden... MCK multicontrol kompakt -Kombinationsenhet för expansion och avgasning MCM multicontrol modular - för större anläggningar med fristående expansionskärl elko-flex eder elko-mat eder multicontrol MCK anläggningsdata (statisk höjd, total systemvolym,...) elko-mat eder multicontrol MCM

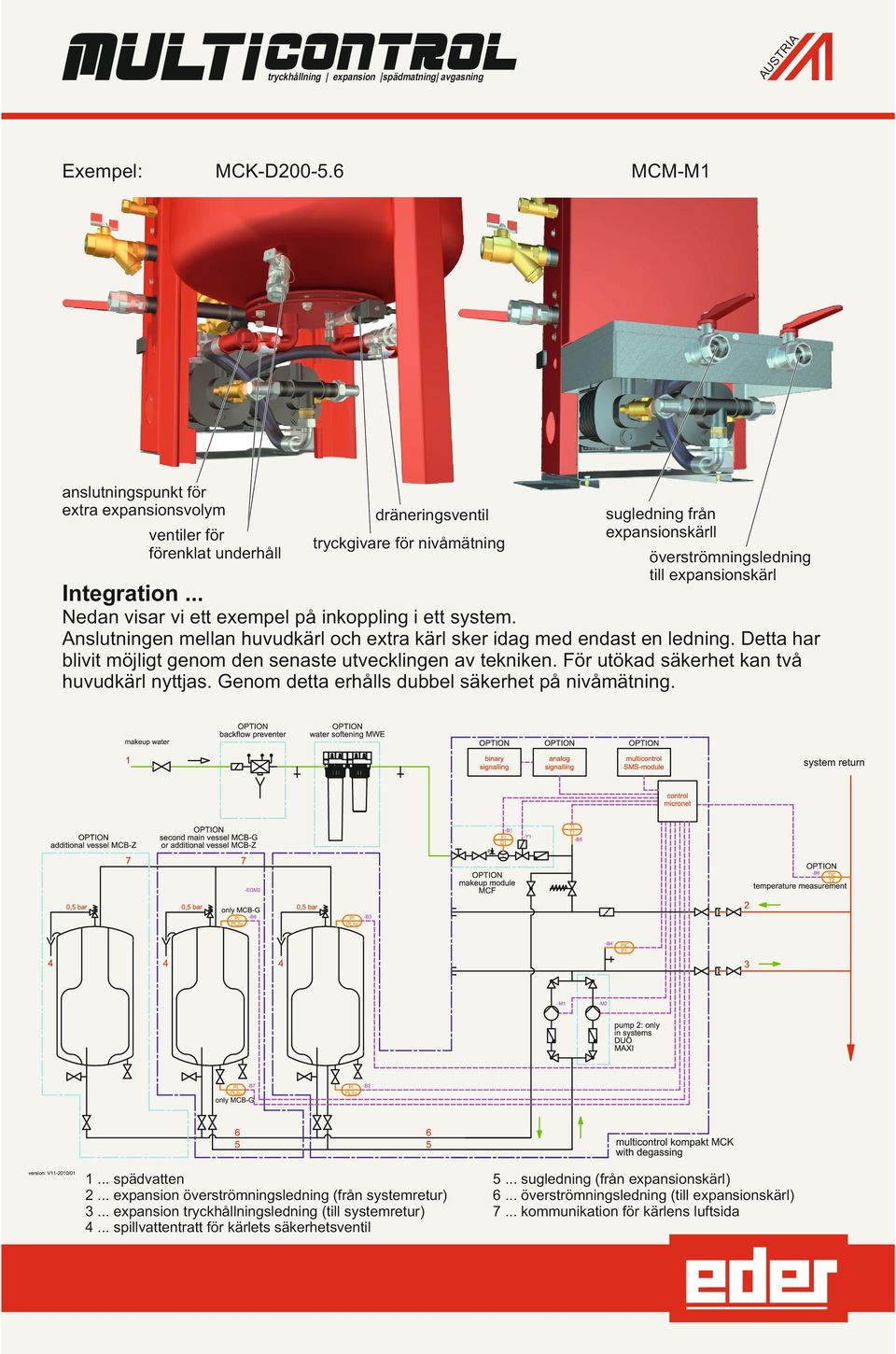

3 RI U ST tryckhållning expansion spädmatning avgasning System... Solo enkel pump system Duo dubbel pump system 2x50% för stora anläggningar Maxi dubbel pump system 2x100% för dubbel säkerhet Typbeteckningar... MCK - D maximum övre arbetstryck nominell expansionsvolym (MCK, MCB) modell namn (MCM, MCF) S...system solo D...system duo utökat användningsområde med täckningsgrad 2x50% M...system maxi utökad driftsäkerhet med dubbelpumpsystem 2x100% G...expansionskärl med nivåmätning Z...tilläggskärl för utökad expansionsvolym (bokstaven inte tillämplig vid MCF) K...kompakt model...med inbyggd expansionsvolym...den idealiska lösningen för dom flesta anläggningarna M...modular version...med extern expansionvolym...den optimala lösningenför anläggningar med speciella behov B...endast expansion F...specialversion

4 RI U ST tryckhållning expansion spädmatning avgasning Detaljer... exempel: MCK-D Expansionskärlets säkerhetsventil: 0,5bar för kärlets säkerhet Tryckgivare för nivåmätning Trycklöst expansionskärl (max. 0.5bar): Optimal separation av systeedia och atmosfären och därmed förhindras luft att diffundera genom membranet till mediet. Konstruktionen ger lägsta möjliga tryck i kärlet för att optimera avgasning Fabriksmonterad spilltratt för utlopp från säkerhetsventil Enkel anslutning för avledning Installationsplats för tillvalen kounikationskort för övervakning via DUC samt multicontrol SMS-modul Ergonomiskt designad operatörspanel 4 raders belyst display med ett väl utprovat operatörskoncept på ett flertal språk Standardutrustningen innehåller 3 potentialfria signalkontakter spädmatning pågår, larm och varning Förberedd för anslutning åt vänster nslutningar kan användas vid driftsättning innan anläggningen kopplats mot systemet Inbyggd elektronikenhet optimalt skyddad chtung, Netzspannung Vor elektrischen rbeiten! spannungsfrei schalten! God tillgänglighet till anslutningspunkter vid installation Lätt att byta sida vid behov av anslutning från vänster nslutningar försedda med förmonterade ventiler Enkelt att konvertera vid anslutning från vänster sida Hög precision för mätning av systemtryck nslutningspunkt för spädmatningsmodul (monterad på denna bild) Exakt mätning av spädmatningsvolym samt möjlig att kombinera med avhärdningsutrustning Reducerad energiförbrukning genom ännu mer effektiva pumpar Utprovad och kompakt installation för att skapa bästa förutsättningar för efterservice Proportionell tryckhållningsventi ger stadiga tryckförhållanden i anläggningen Temperaturmätning för kontroll av inkoande media ger möjlighet att förebygga eventuella problem orsakade av olämpliga driftförhållanden

5 RI U ST tryckhållning expansion spädmatning avgasning Exempel: MCK-D anslutningspunkt för extra expansionsvolym ventiler för förenklat underhåll MCM-M1 dräneringsventil tryckgivare för nivåmätning sugledning från expansionskärll överströmningsledning till expansionskärl Integration... Nedan visar vi ett exempel på inkoppling i ett system. nslutningen mellan huvudkärl och extra kärl sker idag med endast en ledning. Detta har blivit möjligt genom den senaste utvecklingen av tekniken. För utökad säkerhet kan två huvudkärl nyttjas. Genom detta erhålls dubbel säkerhet på nivåmätning spädvatten 2... expansion överströmningsledning (från systemretur) 3... expansion tryckhållningsledning (till systemretur) 4... spillvattentratt för kärlets säkerhetsventil 5... sugledning (från expansionskärl) 6... överströmningsledning (till expansionskärl) 7... kounikation för kärlens luftsida

6 tryckhållning expansion spädmatning avgasning elko-mat eder multicontrol kompakt MCK Säkringsstorlek Mått Vikt B C D E F G H I J solo ( / 6.6) duo ( / 6.6) maxi ( / 6.6) nslutning 1 Spädmatning kg kg kg 2 Expansionsöverströmsledning MCK-S200 MCK-D200 MCK-M200 MCK-S300 MCK-D300 MCK-M300 MCK-S MCK-D MCK-M MCB-Z75 MCB-Z125 MCB-Z200 MCB-Z300 MCB-Z Liter bar bar C V/Hz kw MCK-S125 MCK-D125 MCK-M125 Nettoinnehåll max. drifttryck utrustning (PN) max. drifttryck behållare (PN) max. temperatur vid anslutningspunkt Erforderlig höjd vid resning Spänning max. effekt tilläggskärl MCB-Z MCK-S75 MCK-D75 MCK-M75 System solo System duo System maxi MCK-S45 MCK-D45 MCK-M45 Typ /50 Type Solo MCK : 0,6 MCK : 0,8 0, Duo 1,1 1,5 Maxi 1,1 kw 1,5 kw Solo: 10 Duo + Maxi: / / / / / / / / / / / / / / / / / / 161 Rp1/2 Rp1 Rp1 Geberit DN50 Rp3/4 Rp3/ Expansionstryckledning 4 Behållarutlopp Sugledning 6 Överströmsledning Vi förbehåller oss rätten till ändringar! Svensk representant: KROB B Marsättravägen Åkersberga info@karob.se nton Eder GmbH main plant / general office Weyerstraße 350, 5733 Bramberg, ustria Tel / 7366 Fax / 8127 office@eder-kesselbau.at since 1922
