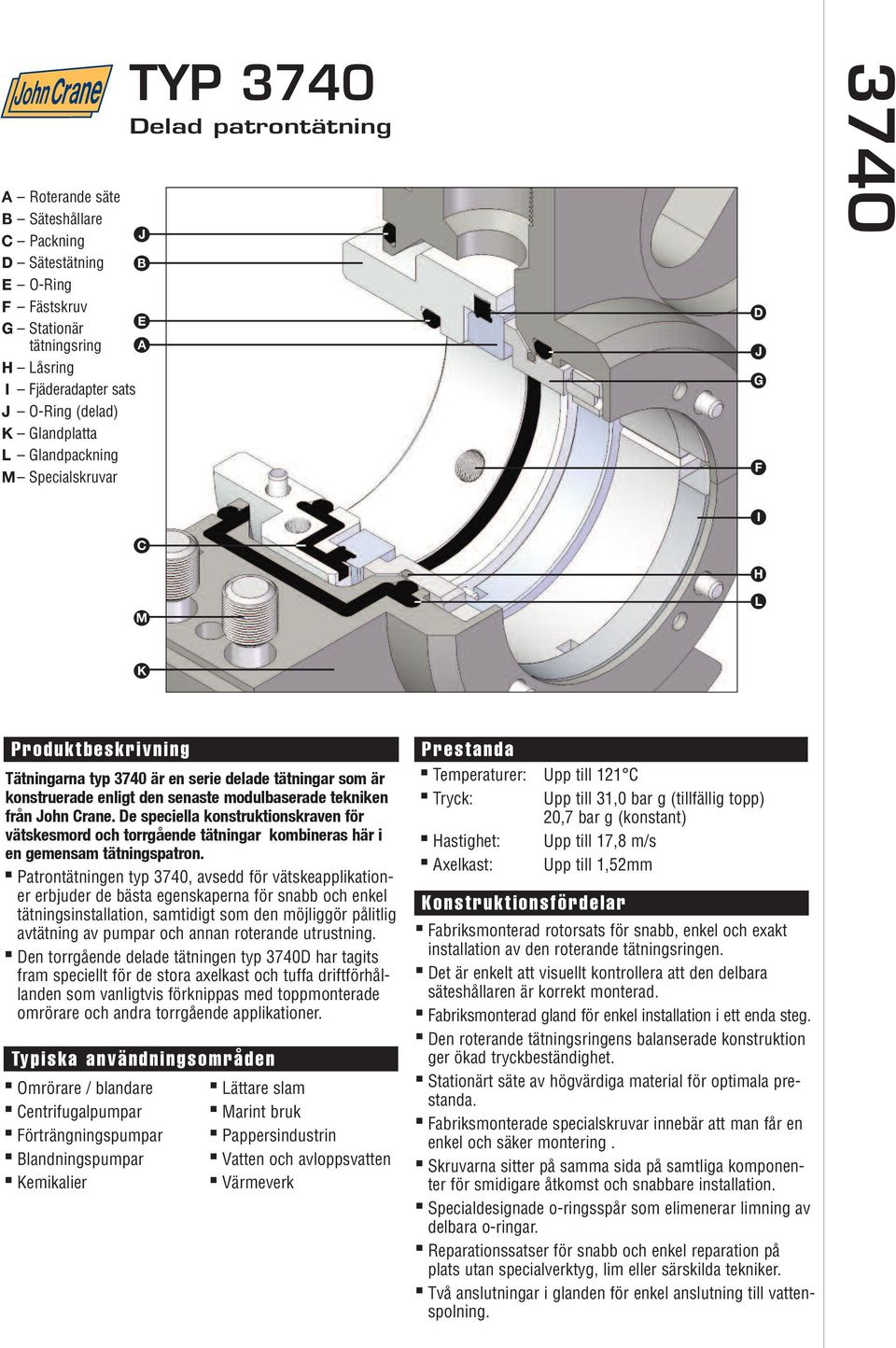

1 A Roterande säte B Säteshållare J C Packning D Sätestätning B E O-Ring F Fästskruv E G Stationär tätningsring A H Låsring I Fjäderadapter sats J O-Ring (delad) K Glandplatta L Glandpackning M Specialskruvar TYP 3740 D J G F 3740 C M I H L K Produktbeskrivning Tätningarna typ 3740 är en serie delade tätningar som är konstruerade enligt den senaste modulbaserade tekniken från John Crane. De speciella konstruktionskraven för vätskesmord och torrgående tätningar kombineras här i en gemensam tätningspatron. Patrontätningen typ 3740, avsedd för vätskeapplikationer erbjuder de bästa egenskaperna för snabb och enkel tätningsinstallation, samtidigt som den möjliggör pålitlig avtätning av pumpar och annan roterande utrustning. Den torrgående delade tätningen typ 3740D har tagits fram speciellt för de stora axelkast och tuffa driftförhållanden som vanligtvis förknippas med toppmonterade omrörare och andra torrgående applikationer. Typiska användningsområden Omrörare / blandare Centrifugalpumpar Förträngningspumpar Blandningspumpar Kemikalier Lättare slam Marint bruk Pappersindustrin Vatten och avloppsvatten Värmeverk Prestanda Temperaturer: Upp till 121 C Tryck: Upp till 31,0 bar g (tillfällig topp) 20,7 bar g (konstant) Hastighet: Upp till 17,8 m/s Axelkast: Upp till 1,52mm Konstruktionsfördelar Fabriksmonterad rotorsats för snabb, enkel och exakt installation av den roterande tätningsringen. Det är enkelt att visuellt kontrollera att den delbara säteshållaren är korrekt monterad. Fabriksmonterad gland för enkel installation i ett enda steg. Den roterande tätningsringens balanserade konstruktion ger ökad tryckbeständighet. Stationärt säte av högvärdiga material för optimala prestanda. Fabriksmonterade specialskruvar innebär att man får en enkel och säker montering. Skruvarna sitter på samma sida på samtliga komponenter för smidigare åtkomst och snabbare installation. Specialdesignade o-ringsspår som elimenerar limning av delbara o-ringar. Reparationssatser för snabb och enkel reparation på plats utan specialverktyg, lim eller särskilda tekniker. Två anslutningar i glanden för enkel anslutning till vattenspolning.

2 3740 TYP 3740 Typ 3740 Installationsmått Typ 3740 dimensioner (mm) TÄTNING- STORLE- B C L SSTORLEK KSKOD A MIN. MAX. MIN. D E F G H J K MIN. M N

3 TYP 3740 Type 3740 Dimensioner (tum) TÄTNING- STORLE- B C L SSTORLEK KSKOD A MIN. MAX. MIN. D E F G H J K MIN. M N

4 TYP 3740 Modulbaserad teknik för delade tätningar Den delade patrontätningen av typ 3740 är konstruerad enligt den senaste tekniken för delade tätningar. Det innebär att installationen är snabb och smidig samtidigt som det garanterar att den viktiga ihopsättningen av tätningshalvorna sker korrekt för bästa möjliga prestanda. Tätningen typ 3740 utgörs av förmonterade moduler som kombinerar flera enskilda delar i tre huvudkomponenter: Roterande tätningsenhet roterande säte med säteshållare och komponenter Stationär tätningsring stationär tätningsring och låsring Glandplatta alla stationära komponenter Roterande tätningsenhet Stationär tätningsring Glandplatta Tryckkapacitet Tryck (psig) Tryck (bar g) Det grundläggande tryckvärdet gäller för en vanlig tätning typ 3740, med den typiska montering som anges och som har installerats i enlighet med kriterierna i detta produktblad och allmänt vedertagen industripraxis Kol/kiselkarbid Kiselkarbid/kiselkarbid (3600 rpm) Anm.: Stannar vid 75mm/3" när hastigheten överstiger 17,8 m/s/3500 fpm Tätningsstorlek Kol/kiselkarbid Kiselkarbid/kiselkarbid (1800 rpm) Det maximala trycket förutsätter att tätningen är monterad korrekt och arbetar inom angivna driftområden. Med multiplikationsfaktorerna kan den maximala tryckkapaciteten beräknas. Kontakta John Crane vid drift utanför angivet tryckområde. (tum) (mm) 7 0 Kontakta John Crane för drift med tryckvärden över kurvan och upp till 31,0 bar g. Multiplikationsfaktorer Urvalskriterier Faktor Media Under 80 C/175 F x 1,00 Temperatur Från 80 C till 125 C/175 F till 250 F x 0.90 Beräknat utifrån tabellen för grund-läggande tryckvärde blir maxtrycket 20,7 bar g/300 psig. För att fastställa det högsta drifttrycket för en applikation, använd de multiplikations-faktorer i tabellen som motsvarar de specifika användningsbehoven. 20,7 bar g/300 psig x 0,90 = 18.6 bar g/270 psig. Exempel på fastställande av maximala tryckvärden Tätning: 50mm/2" diameter Typ 3740 Produkt: Vatten Tätningsmaterial: Kol/kiselkarbid Temperatur: 85 C/185 F Hastighet: 1800 rpm

5 Konstruktionsmaterial TYP 3740 TÄTNINGSKOMPONENTER MATERIAL Beskrivning Standard Alternativ Tätningsring Kol Kiselkarbid Säte Kiselkarbid Glandplatta 316 Syrafast stål Alloy 20 Säteshållare Monel Fjäderadapter Titan Inconel 625 Låsring Alloy X-750 Fjädrar Alloy C-276 Elastomerer Ep-gummi Fluoroelastomer Inconel och Monel är registrerade varumärken tillhörande Special Metals Corporation.

6 TYP 3740 För installationsanvisningar till typ 3740, se I För instruktioner till typ 3740 reparationssats, se I-3740RK. Använd en av adresserna nedan för att komma i kontakt med ditt närmaste John Crane-kontor. John Crane Sverige AB Västra Frölunda, Sweden Tel: Fax: North America Global Headquarters Morton Grove, IL, USA SEALING Tel: Fax: Europe Slough, UK Tel: Fax: Latin America São Paulo, Brazil Tel: Fax: Middle East & Africa Dubai, United Arab Emirates Tel: Fax: Asia Pacific Singapore Tel: Fax: Om produkterna ska användas i en potentiellt farlig och/eller riskfylld process, bör en representant för John Crane konsulteras före val och användning av produkterna. För att ha möjlighet att kontinuerligt förbättra produkterna, förbehåller sig John Crane-gruppen rätten att ändra utformning och specifikationer utan föregående meddelande. Det är farligt att röka medan man hanterar produkter gjorda av PTFE. Varken gamla eller nya PTFE-produkter får brännas. ISO 9001 och ISO Certifierade, certifikat skickas på begäran John Crane Print 01/ S-3740Sweden
