Enkeltätningspatron för slurry. Typ 5840

Transkript

1 Enkeltätningspatron för slurry Typ 5840

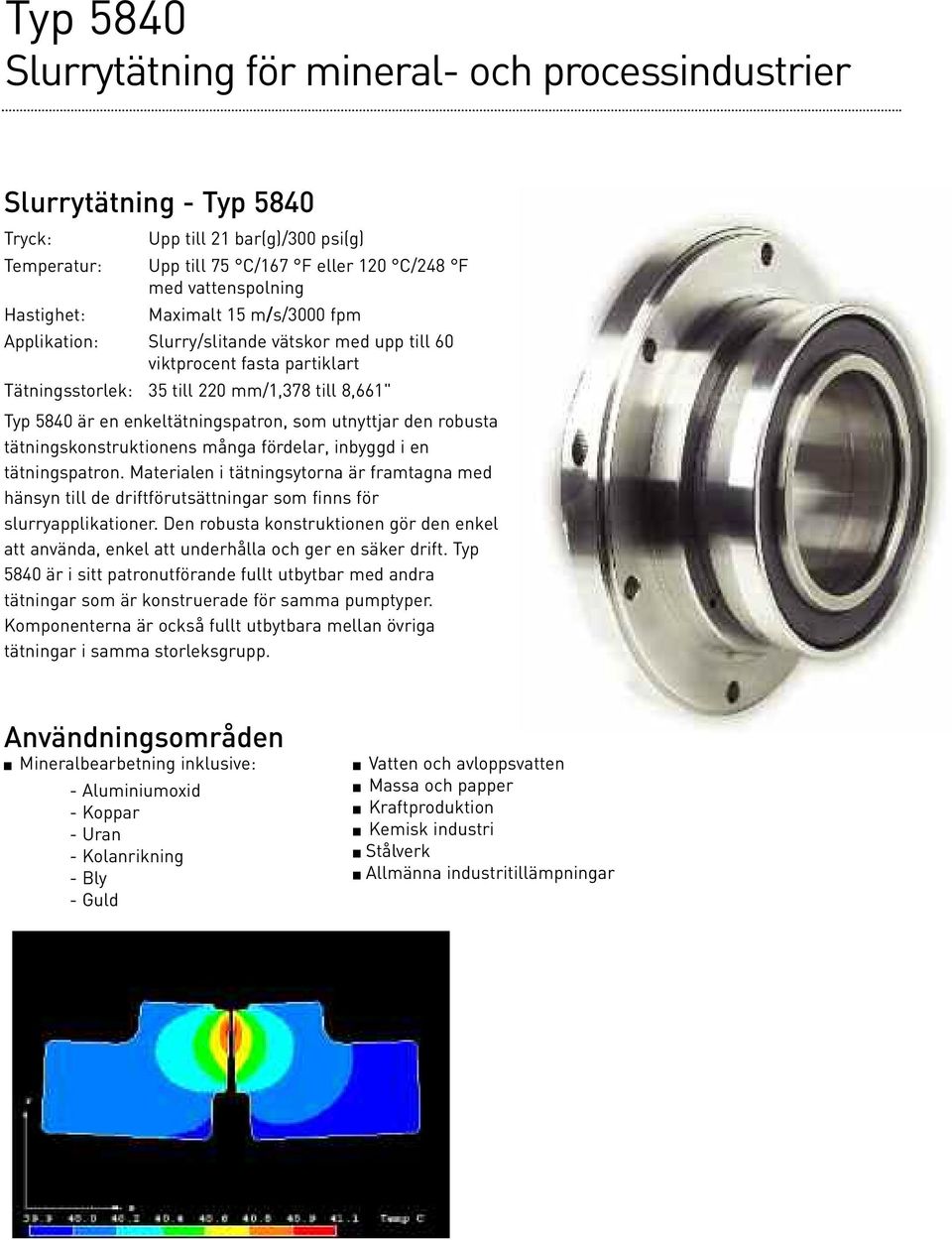

2 Typ 5840 Slurrytätning för mineral- och processindustrier Slurrytätning - Typ 5840 Tryck: Upp till 21 bar(g)/300 psi(g) Temperatur: Upp till 75 C/167 F eller 120 C/248 F med vattenspolning Hastighet: Maximalt 15 m/s/3000 fpm Applikation: Slurry/slitande vätskor med upp till 60 viktprocent fasta partiklart Tätningsstorlek: 35 till 220 mm/1,378 till 8,661" Typ 5840 är en enkeltätningspatron, som utnyttjar den robusta tätningskonstruktionens många fördelar, inbyggd i en tätningspatron. Materialen i tätningsytorna är framtagna med hänsyn till de driftförutsättningar som finns för slurryapplikationer. Den robusta konstruktionen gör den enkel att använda, enkel att underhålla och ger en säker drift. Typ 5840 är i sitt patronutförande fullt utbytbar med andra tätningar som är konstruerade för samma pumptyper. Komponenterna är också fullt utbytbara mellan övriga tätningar i samma storleksgrupp. Användningsområden Mineralbearbetning inklusive: - Aluminiumoxid - Koppar - Uran - Kolanrikning - Bly - Guld Vatten och avloppsvatten Massa och papper Kraftproduktion Kemisk industri Stålverk Allmänna industritillämpningar

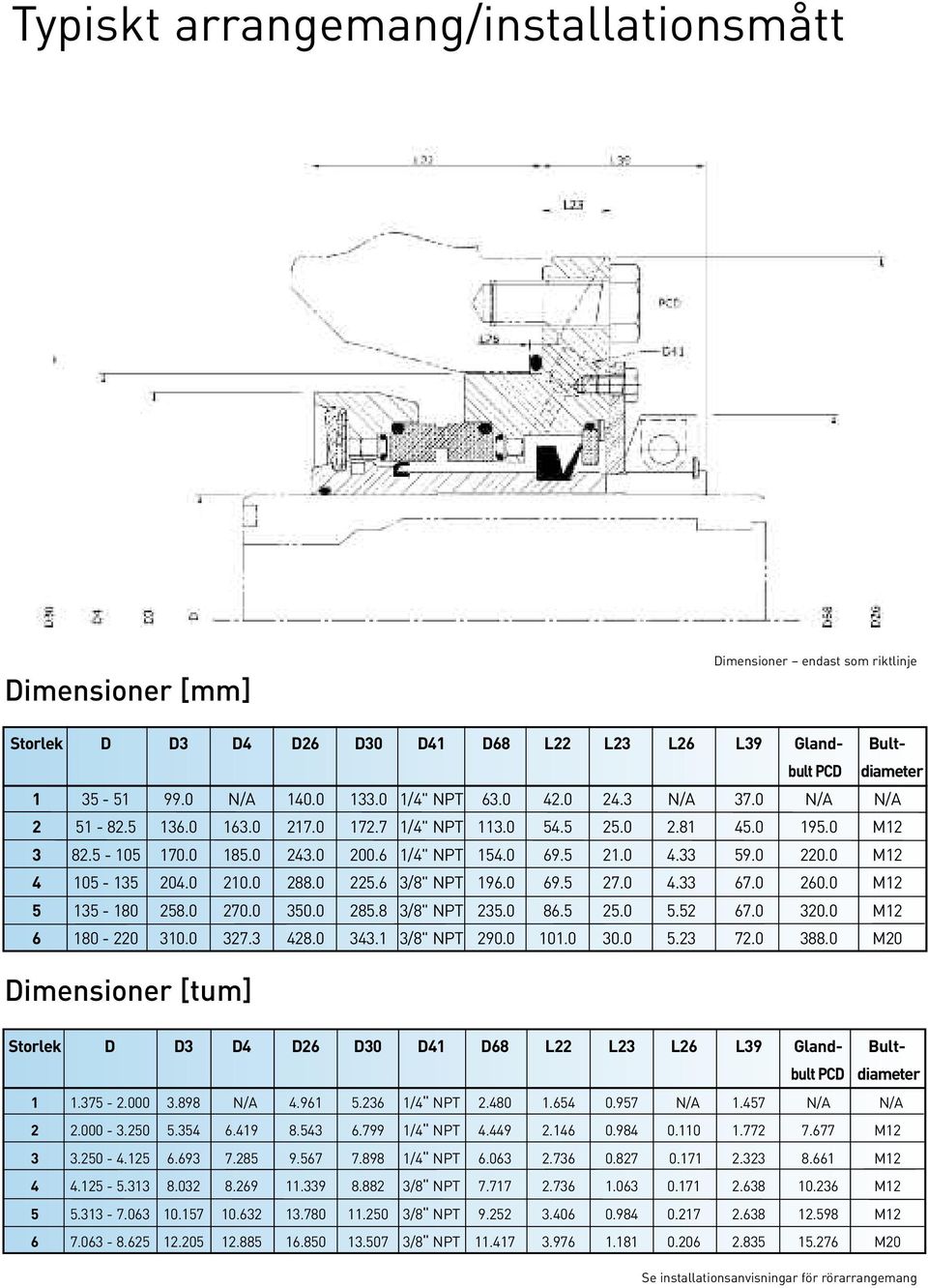

3 Typiskt arrangemang/installationsmått Dimensioner [mm] Dimensioner endast som riktlinje Storlek D D3 D4 D26 D30 D41 D68 L22 L23 L26 L39 Gland- Bultbult PCD diameter N/A /4" NPT N/A 37.0 N/A N/A /4" NPT M /4" NPT M /8" NPT M /8" NPT M /8" NPT M20 Dimensioner [tum] Storlek D D3 D4 D26 D30 D41 D68 L22 L23 L26 L39 Gland- Bultbult PCD diameter N/A /4" NPT N/A N/A N/A /4" NPT M /4" NPT M /8" NPT M /8" NPT M /8" NPT M20 Se installationsanvisningar för rörarrangemang

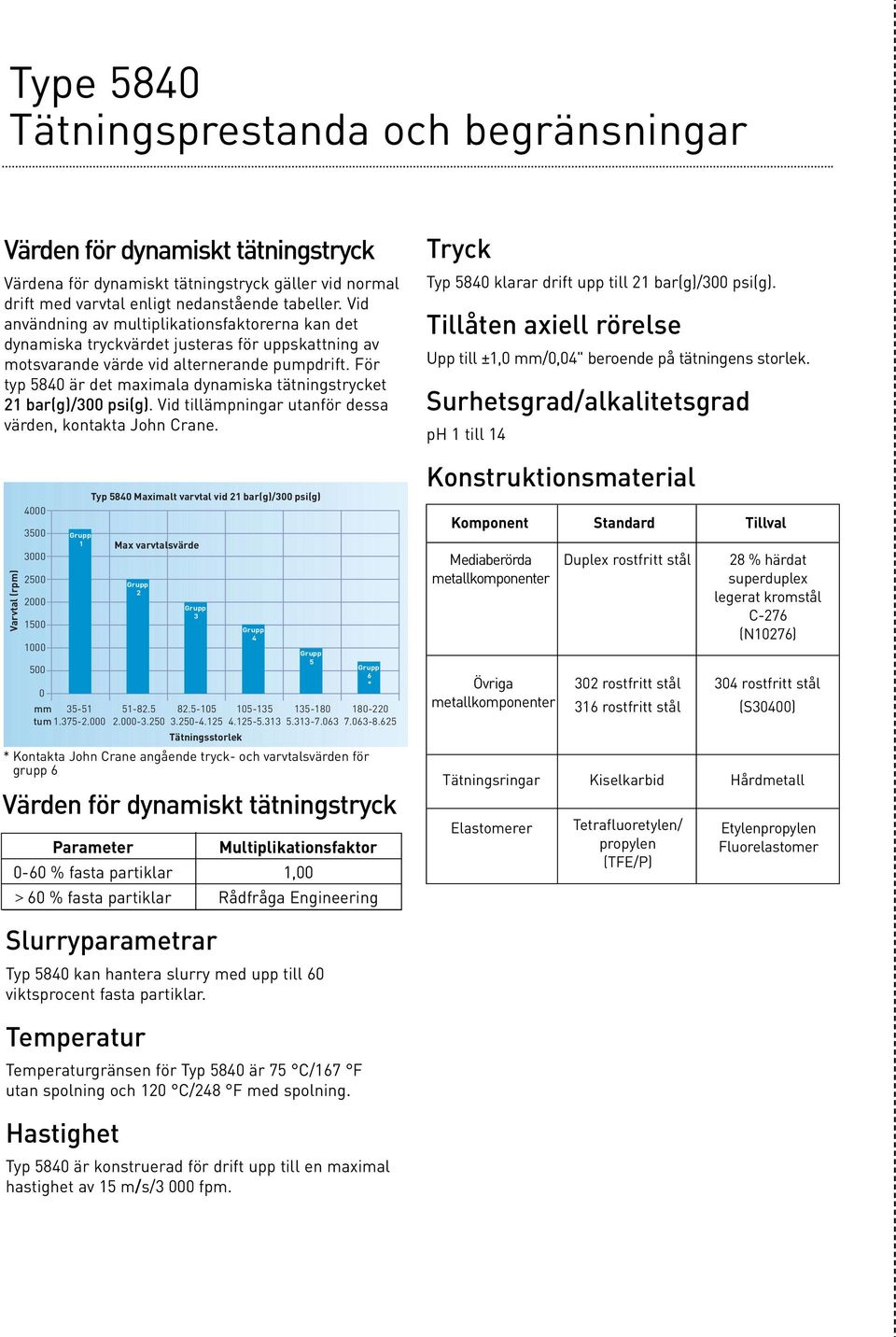

4 Type 5840 Tätningsprestanda och begränsningar Värden för dynamiskt tätningstryck Värdena för dynamiskt tätningstryck gäller vid normal drift med varvtal enligt nedanstående tabeller. Vid användning av multiplikationsfaktorerna kan det dynamiska tryckvärdet justeras för uppskattning av motsvarande värde vid alternerande pumpdrift. För typ 5840 är det maximala dynamiska tätningstrycket 21 bar(g)/300 psi(g). Vid tillämpningar utanför dessa värden, kontakta John Crane. Varvtal (rpm) Typ 5840 Maximalt varvtal vid 21 bar(g)/300 psi(g) Max varvtalsvärde * 0 mm tum Tätningsstorlek * Kontakta John Crane angående tryck- och varvtalsvärden för grupp 6 Värden för dynamiskt tätningstryck Parameter Multiplikationsfaktor 0-60 % fasta partiklar 1,00 > 60 % fasta partiklar Rådfråga Engineering Tryck Typ 5840 klarar drift upp till 21 bar(g)/300 psi(g). Tillåten axiell rörelse Upp till ±1,0 mm/0,04" beroende på tätningens storlek. Surhetsgrad/alkalitetsgrad ph 1 till 14 Konstruktionsmaterial Komponent Standard Tillval Mediaberörda metallkomponenter Övriga metallkomponenter Duplex rostfritt stål 302 rostfritt stål 316 rostfritt stål 28 % härdat superduplex legerat kromstål C-276 (N10276) 304 rostfritt stål (S30400) Tätningsringar Kiselkarbid Hårdmetall Elastomerer Tetrafluoretylen/ propylen (TFE/P) Etylenpropylen Fluorelastomer Slurryparametrar Typ 5840 kan hantera slurry med upp till 60 viktsprocent fasta partiklar. Temperatur Temperaturgränsen för Typ 5840 är 75 C/167 F utan spolning och 120 C/248 F med spolning. Hastighet Typ 5840 är konstruerad för drift upp till en maximal hastighet av 15 m/s/3 000 fpm.

5 Typ 5840 Optimerad utformning av tätningsytor Högkvalitativ kiselkarbid som standard Robusta drivpinnar som ger positiv momentöverföring Hydrauliskt balanserad för optimala prestanda Tätningsytan optimerad med hjälp av egna datorprogram för simulering Identiska monterade som stationär eller roterande yta. Icke-dynamiska sekundära tätningar Ingen nötning eller annan skada på axel Ingen risk att tätningsytor hänger upp sig Maximal flexibilitet Tätningar finns i 6 storleksgrupper Maximal utbytbarhet av viktiga delar inom varje storleksgrupp Kan monteras på axeldiametrar från 35 till 220 mm (1,378 till 8,661") Tillverkad i material som tål slitage och kemiska angrepp Kan monteras på de flesta utrustningar för slurryhantering Kräver ingen vattenspolning, vilket utpädningen av processvätskan Kräver inget Konstruerad för lång livslängd i miljöer Konisk fjäderkonstruktion för problemfri drift Den koniska fjäderenhetens profil har utformats så att den förblir effektiv och även förebygga förhindrar kalkavlagringar och inläckage i produkten, vilket annars skulle göra vanliga fjädrar och bälgar obrukbara Åstadkommer ett konstant, positivt tryck på tätningsytorna under alla drifts- och hydrauliska förhållanden
