3 SWOG Scandinavian way of grouting SWOG -serien erbjuder injekteringsanläggningar i varierande storlek och kombinationer för att möta dina krav. Produkten består av blandare, omrörare, pump/ar och en kraftkälla. Dess konstruktion är enkel, pålitlig och kompakt. Snabb uppställning. Ett komplett system som är lätt att flytta och hantera. Hög avkastning. Mångsidig och kostnadseffektiv lösning, säkerställer hög avkastning på din investering. Användarvänlig. Ergonomisk och serviceinriktad utformning gör enheten lätt att använda och hålla ren. 3

4 + Från torrt bruk till färdig blandning. Ledtiden för en blandning är kort endast 37 sekunder per batch. imix Med snabbare insatser kan alla resurser användas effektivare. Med ett kontinuerlig flöde på 400 l/min säkerställer SWOG 400 att det finns tillräckligt med bruk för att fylla 10 hål samtidigt. + Mindre spill och överfyllning av hål. Multihålstekniken minskar dessutom risken för att cementblandningen läcker till intilliggande borrhål. + Ergonomisk och servicevänlig. Med alla reglage inom räckhåll och en serviceinriktad design, är SWOG -serien både användarvänlig och servicevänlig; detta leder till ökad produktivitet och kostnadseffektivitet. + Både högt, lågt tryck och flöde. SWOG arbetar inom ett stort tryckområde från lågt till högt tryck. Kombinera detta tillsammans med olika material och blandningstekniker. Detta gör det möjligt att använda SWOG i ett stort utbud av applikationer inklusive tunnel, dammar, gruvdrift, berg och jordförstärkning samt micropiling. Insemoso AB - SERVICE Insemoso AB optimerar din utrustning vid varje servicetillfälle, original reservdelar och stor erfarenhet i allt från dagligt underhåll till att genomföra komplett översyn av din utrustning. Naturligtvis kan vi också hjälpa dig med ditt behov av utbildning och rådgivning. 4

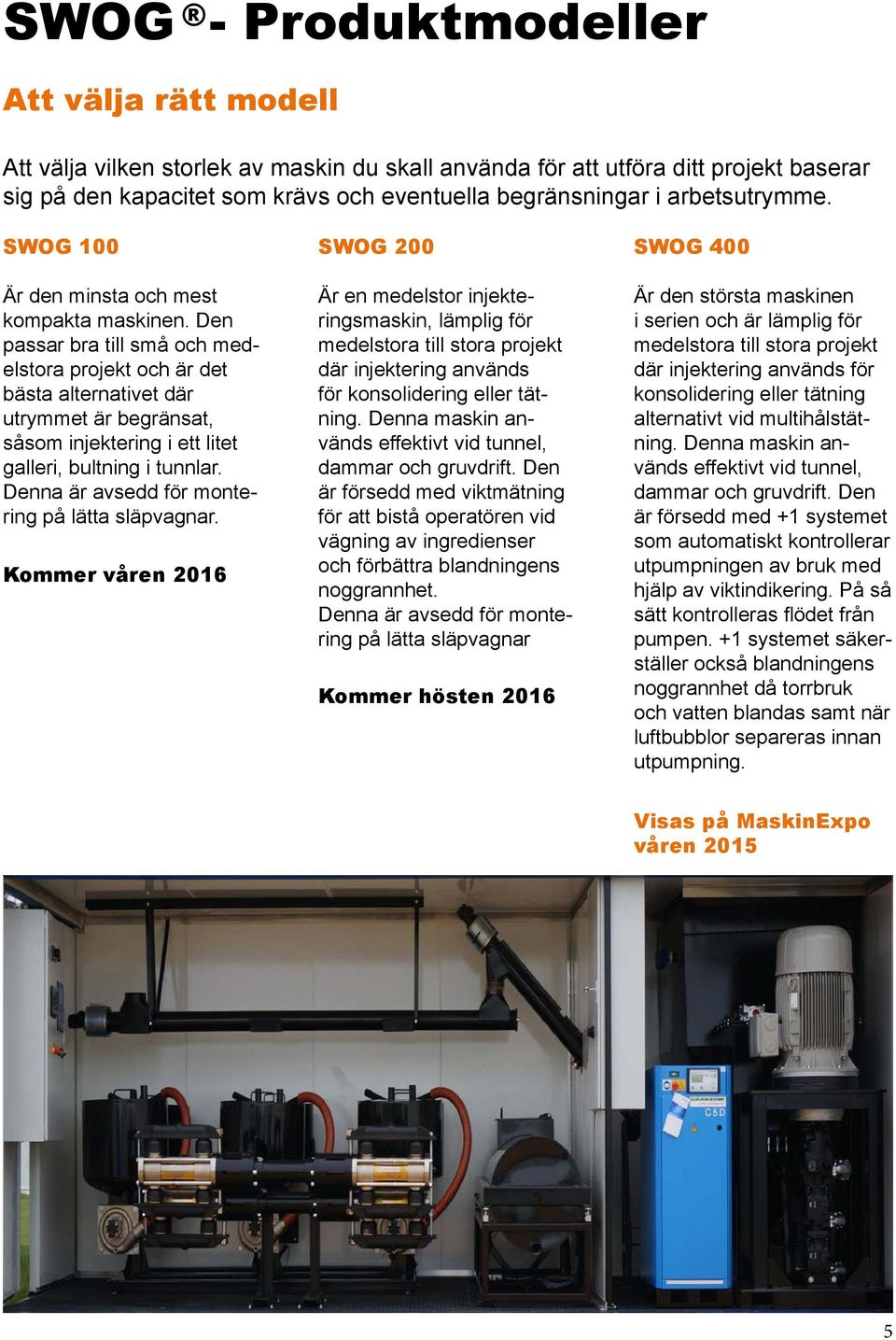

5 SWOG - Produktmodeller Att välja rätt modell Att välja vilken storlek av maskin du skall använda för att utföra ditt projekt baserar sig på den kapacitet som krävs och eventuella begränsningar i arbetsutrymme. SWOG 100 Är den minsta och mest kompakta maskinen. Den passar bra till små och medelstora projekt och är det bästa alternativet där utrymmet är begränsat, såsom injektering i ett litet galleri, bultning i tunnlar. Denna är avsedd för montering på lätta släpvagnar. Kommer våren 2016 SWOG 200 Är en medelstor injekteringsmaskin, lämplig för medelstora till stora projekt där injektering används för konsolidering eller tätning. Denna maskin används effektivt vid tunnel, dammar och gruvdrift. Den är försedd med viktmätning för att bistå operatören vid vägning av ingredienser och förbättra blandningens noggrannhet. Denna är avsedd för montering på lätta släpvagnar Kommer hösten 2016 SWOG 400 Är den största maskinen i serien och är lämplig för medelstora till stora projekt där injektering används för konsolidering eller tätning alternativt vid multihålstätning. Denna maskin används effektivt vid tunnel, dammar och gruvdrift. Den är försedd med +1 systemet som automatiskt kontrollerar utpumpningen av bruk med hjälp av viktindikering. På så sätt kontrolleras flödet från pumpen. +1 systemet säkerställer också blandningens noggrannhet då torrbruk och vatten blandas samt när luftbubblor separeras innan utpumpning. Visas på MaskinExpo våren

6 TEKNISKA SPECIFIKATIONER imix SWOG 100 SWOG 200 SWOG 400 Modell imix 100 imix 100 imix 100 Nominell volym 130 Liter 33 US Gallons 130 Liter 33 US Gallons 130 Liter 33 US Gallons Rotationshastigheten hos motorn Hydraulmotor Vikthantering (dosering) 1800 rpm 11CC Blandaren är monterad på en lastcell för vägning och kopplad till +1 systemet Ja Ja Ja istore SWOG 100 SWOG 200 SWOG 400 Modell istore istore istore Nominell volym 200 liter 52 US Gallons 300 Liter 78 US Gallons 450 liter 117 US Gallons Rotationshastigheten hos motorn Hydraulmotor Vikthantering (dosering) 60 rpm 200CC Omröraren är monterad på fyra lastceller för vägning och kopplad till +1 systemet Max. partikelstorlek 5mm 3/16 Inches 5mm 3/16 Inches 5mm 3/16 Inches ipump SWOG 100 SWOG 200 SWOG 400 Modell Hydrauldriven, fyraktionskolvpump med stål/gummi ventiler Cylinder diameter 110 mm 4 1/3 inches 110 mm 4 1/3 inches 110 mm 4 1/3 inches Hydraulmotor 130CC Pumputlopp storlek / anslutning 1 BSP 1 NPT 1 BSP 1 NPT 1 BSP 1 NPT Max. partikelstorlek 5mm 3/16 Inches 5mm 3/16 Inches 5mm 3/16 Inches ipower SWOG 100 SWOG 200 SWOG 400 Modell El-Hydraulaggregat med hydraulpumpar monterade i serie Installerad effekt (kw) 15kW 30kW 55kW Hydraulpumpar 1 fast pump 2 fasta pumpar 1x variable pump för ipump och 2x fasta pumpar för imix och istore Hydrauliska pumpar storlekar (V = variabel F = Fast) 45cc 45cc + 45cc 130CC (V) + 60CC + 60CC (F) Vikt & Mått SWOG 100 SWOG 200 SWOG 400 Vikt Dimensioner- LxWxH Ljud & Vibration SWOG 100 SWOG 200 SWOG 400 Ljudtrycksnivå (db (A) rel 20μPa) - vid operatören arbetsplats - vid operatören arbetsplats - vid operatören arbetsplats Vibration (m/s2) - vid operatören arbetsplats - vid operatören arbetsplats - vid operatören arbetsplats 6
