1 NAF-ProCap Flisfyllningsventil DN , ANSI PN 16 25, ANSI Class 150 Fk 41.55(9)SE Primära egenskaper NAF-ProCap, flisfyllningsventil för automatiserad flisfyllning av diskontinuerliga kokare (batch) i massaindustrin. Konstruktionen ger en tillförlitlig och tät avstängningsventil med lång livslängd. Levereras som standard i rostfritt stål i tryckklasser PN och ANSI 150, DN 500, 600, size 20 och 24. Ventilen har: en unik konstruktion med excentriska nav för att ansätta sätet och ge tät avstängning. en inloppshals borrad och gängad enl. kundspecifikation för direkt anslutning till flisrännan. en nedre fläns med standard mått eller kundanpassad för anslutning till befintlig kokarfläns kulsektor i rostfritt stål med påsvetsat lager av Alloy 21 i tätningsområdet Alloy 21 säte spindlar avtätade med O-ringar i PFM som hindrar media uppbyggnad och ger förlängd livslängd NAF-Turnex high performance manöverdon används för stängning/öppning och manövrering av det excentriska navet låsanordning, cylindrar i rostfritt stål med fjädrar som låser ventilen för säker funktion CE-märkt i enlighet med Tryckbärande anordningar AFS 1999:4 (PED97/23/EG) modul H, kategori III. För modul H1, kategori IV kontakta NAF Användningsområde NAF-ProCap är en flisfyllningsventil för diskontinuerliga kokare (batch) för flisfyllning med en säker och tidsinsparande metod. Teknisk specifikation Material EN Dimensionsområde DN 500, , 24 Utloppsfläns DN 700, 800 eller kundanpassad Tryckklasser PN 16 ANSI Class 150 Max differenstryck 16 bar Bygglängder Se sid 5 Ventildesign: ANSI B16.34 och EN Temperaturområde Kontrolltryck Tätningsklass C Öppen ventil 1,5 x PN enl. API 598 Läkagetest med gas enl. API 598 Övrig teknisk information specificeras av NAF for varje enskild ventil. 1

2 Arbetstryck, diff. tryck och temperatur Max. tillåtet arbetstryck och temperatur i huset är beroende av tryckklass enl. respektive flänsstandard. För EN1092-1:2001 se diagram 1. Max tillåtet arbetstryck (Diagram 1) Tryck (P) bar C 50 C 100 C 150 C 200 C Temperatur (T) C PN16 hus PN25 hus ANSI 150 hus Max dp (Diagram2) 2

3 Materialspecifikation (Tabell 1) Pos Ant Detalj Material 1 1 Hus Kulsektor /Alloy Spindel, manövrerande Spindel, tätande Excentriskt nav /hårdförkromad 6 1 Excentriskt nav Sätesring /Alloy Klämring Skruv A Skruv A Skruv A Lock Lock Låssegment /hårdförkromad 15 1 Spindellager Metaloplast 16 1 Spindellager Metaloplast 17 1 Bricka Metaloplast 18 2 Pinne Pinnbricka Cyl. Pinne Skruv A Jammerplatta Pos Ant Detalj Material 23 1 Nav /hårdförkromad 24 2 Cylinder 25 2 Kolv Distans block Lock Don platta Kil A Kil A Skruv A Mutter A Skruv A Skruv A Planpackning Grafit 36 1 Excentriskt navlager Metaloplast 37 4 Skruv A Skruv A Tätningsring PTFE 40 2 O-ring PFM 41 4 O-ring PFM 42 1 O-ring PFM 43 1 O-ring PFM 44 2 Insatsgänga A4-70

4 NAF-ProCap Flisfyllningsventil Användningsområde NAF-ProCap flisfyllningsventil för automatiserad flisfyllning av diskontinuerliga kokare (batch) i massaindustrin. Den unika konstruktionen med excentriska nav för ansättning mot sätet ger en tillförlitlig och tät avstängning. Massa flis Flisfyllningsventil Batch kokare Tömningsventil 4

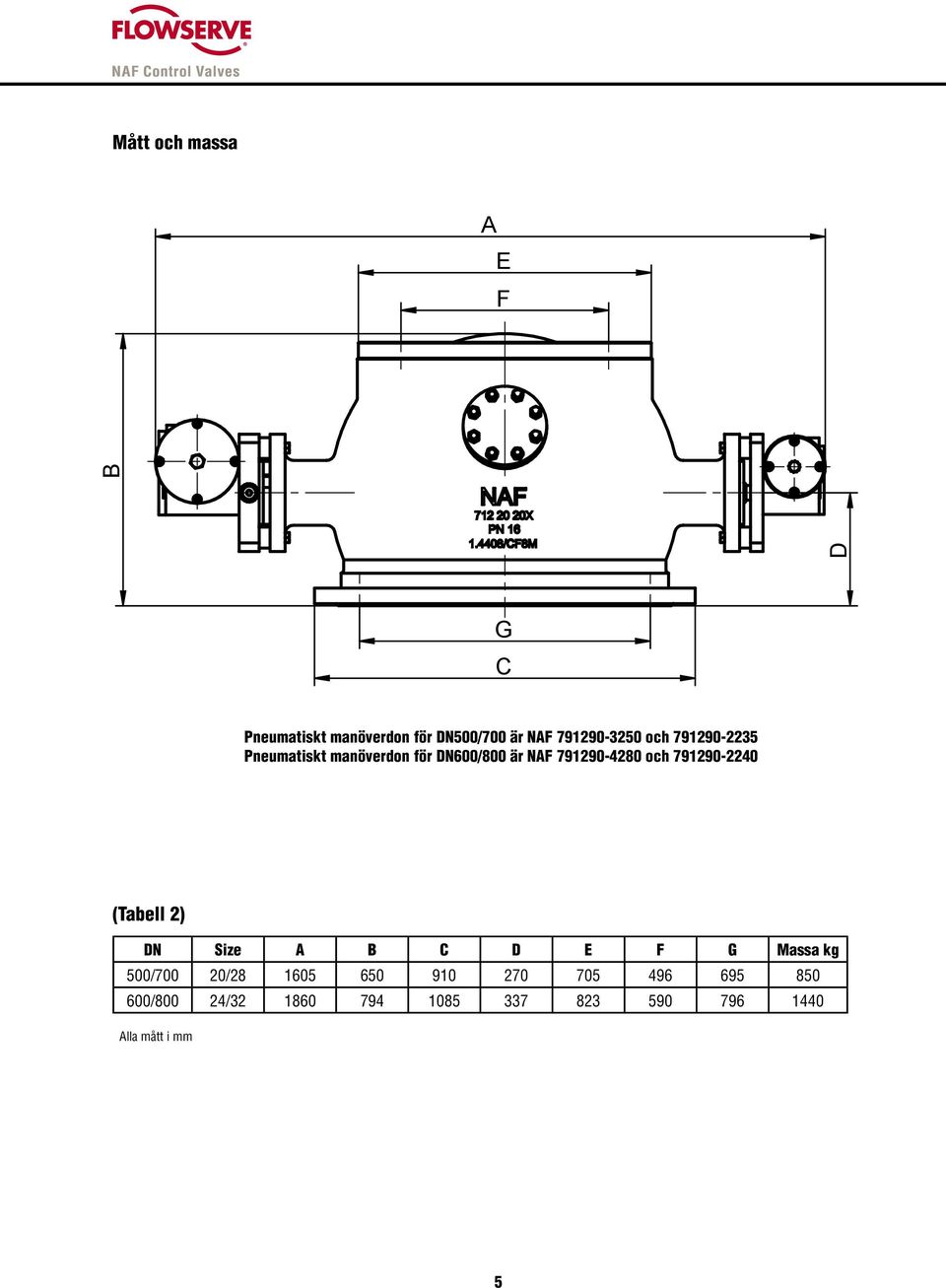

5 Mått och massa A E F D B G C Pneumatiskt manöverdon för DN500/700 är NAF och Pneumatiskt manöverdon för DN600/800 är NAF och (Tabell 2) DN Size A B C D E F G Massa kg 500/700 20/ /800 24/ Alla mått i mm 5

6 Ändlägesindikeringslåda för Låsanordningen 6

7 NAF-ProCap Flisfyllningsventil Material (Tabell 3) Item Qty Part Material 1 1 Cylinder Rostfritt 2 1 Låda ABS plast 3 2 Givare Plast (PBA) 4 1 Kopplingsplint Plast (Gemin) 5 1 Kabelgenomföring Polyamide 6 1 Mutter A4 7 1 Ljuddämpare Mässing 9 1 Platta Bricka Montage platta Montage mutter Hållarplatta Kolvstång Skruv A Skruv A Skruv A Skruv A Skruv A Mutter A Mutter A Låsmutter A Låsmutter A Bricka A2 7

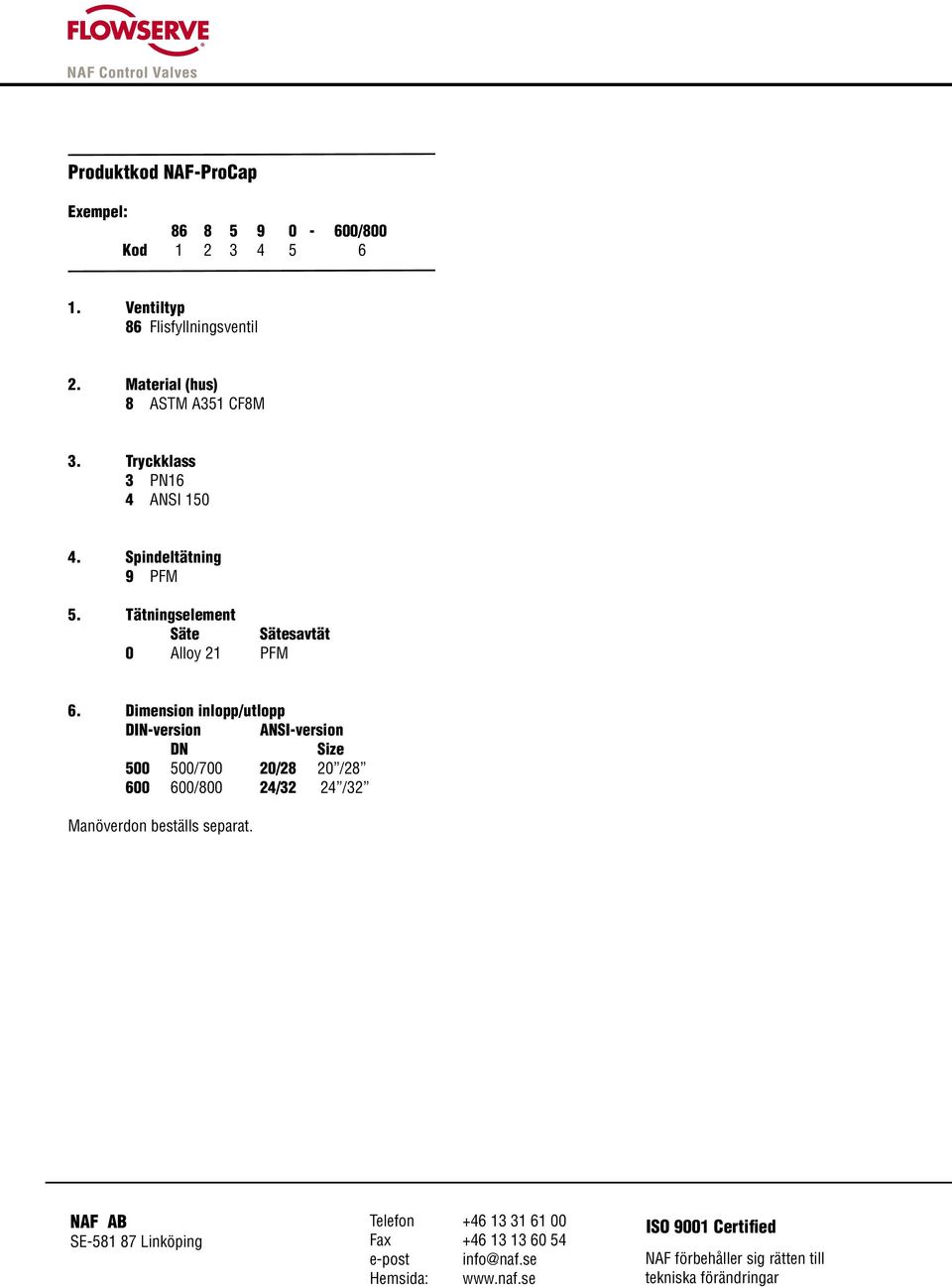

8 Produktkod NAF-ProCap Exempel: /800 Kod Ventiltyp 86 Flisfyllningsventil 2. Material (hus) 8 ASTM A351 CF8M 3. Tryckklass 3 PN16 4 ANSI Spindeltätning 9 PFM 5. Tätningselement Säte Sätesavtät 0 Alloy 21 PFM 6. Dimension inlopp/utlopp DIN-version ANSI-version DN Size /700 20/28 20 / /800 24/32 24 /32 Manöverdon beställs separat. NAF AB SE Linköping Telefon Fax e-post info@naf.se Hemsida: 8 ISO 9001 Certified NAF förbehåller sig rätten till tekniska förändringar
