1 GRUNDFOS COMMERCIAL BUILDING SERVICES Grundfos pumpar och kunskap om värmesystem

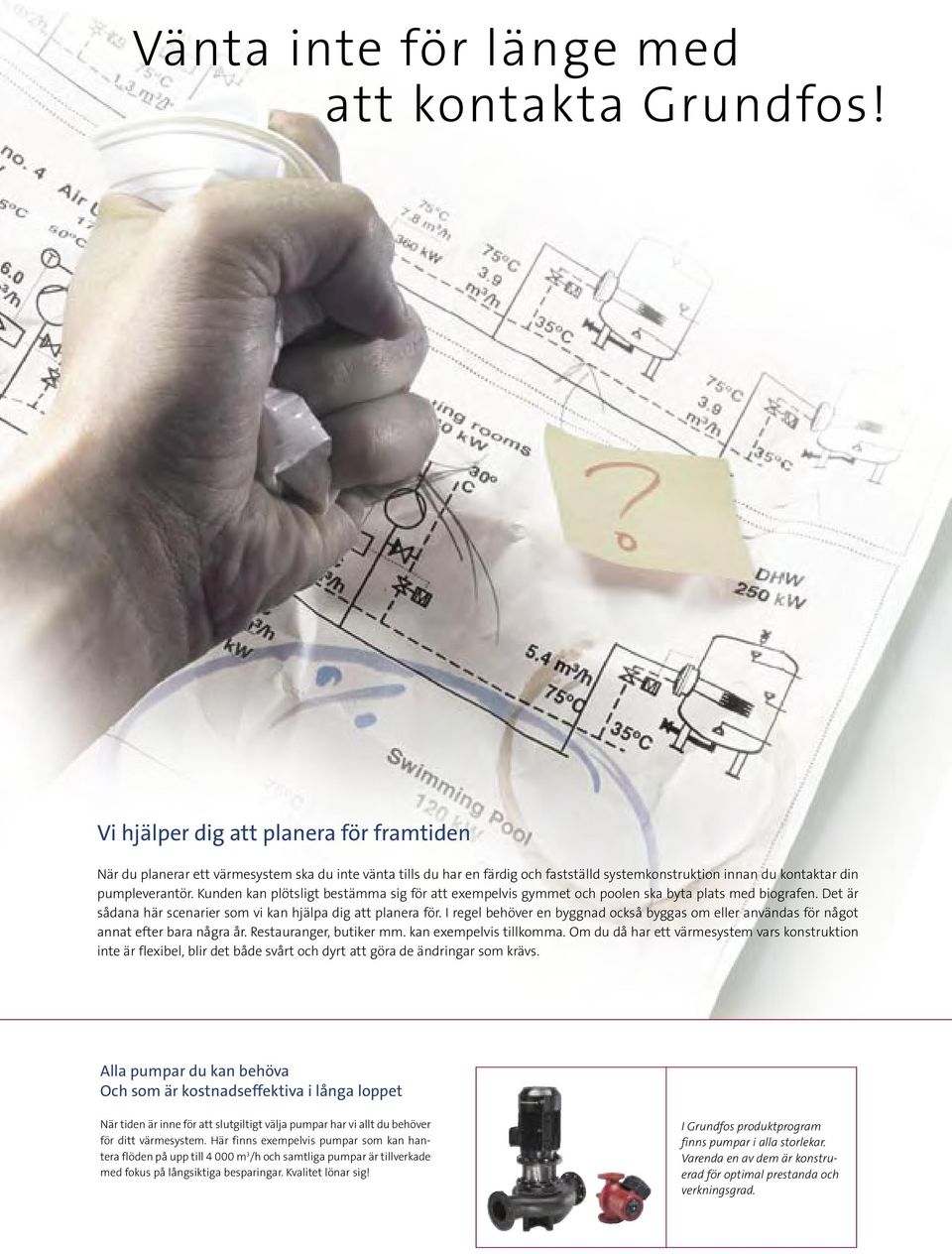

2 Vänta inte för länge med att kontakta Grundfos! Vi hjälper dig att planera för framtiden När du planerar ett värmesystem ska du inte vänta tills du har en färdig och fastställd systemkonstruktion innan du kontaktar din pumpleverantör. Kunden kan plötsligt bestämma sig för att exempelvis gymmet och poolen ska byta plats med biografen. Det är sådana här scenarier som vi kan hjälpa dig att planera för. I regel behöver en byggnad också byggas om eller användas för något annat efter bara några år. Restauranger, butiker mm. kan exempelvis tillkomma. Om du då har ett värmesystem vars konstruktion inte är flexibel, blir det både svårt och dyrt att göra de ändringar som krävs. Alla pumpar du kan behöva Och som är kostnadseffektiva i långa loppet När tiden är inne för att slutgiltigt välja pumpar har vi allt du behöver för ditt värmesystem. Här finns exempelvis pumpar som kan hantera flöden på upp till m 3 /h och samtliga pumpar är tillverkade med fokus på långsiktiga besparingar. Kvalitet lönar sig! I Grundfos produktprogram finns pumpar i alla storlekar. Varenda en av dem är konstruerad för optimal prestanda och verkningsgrad.

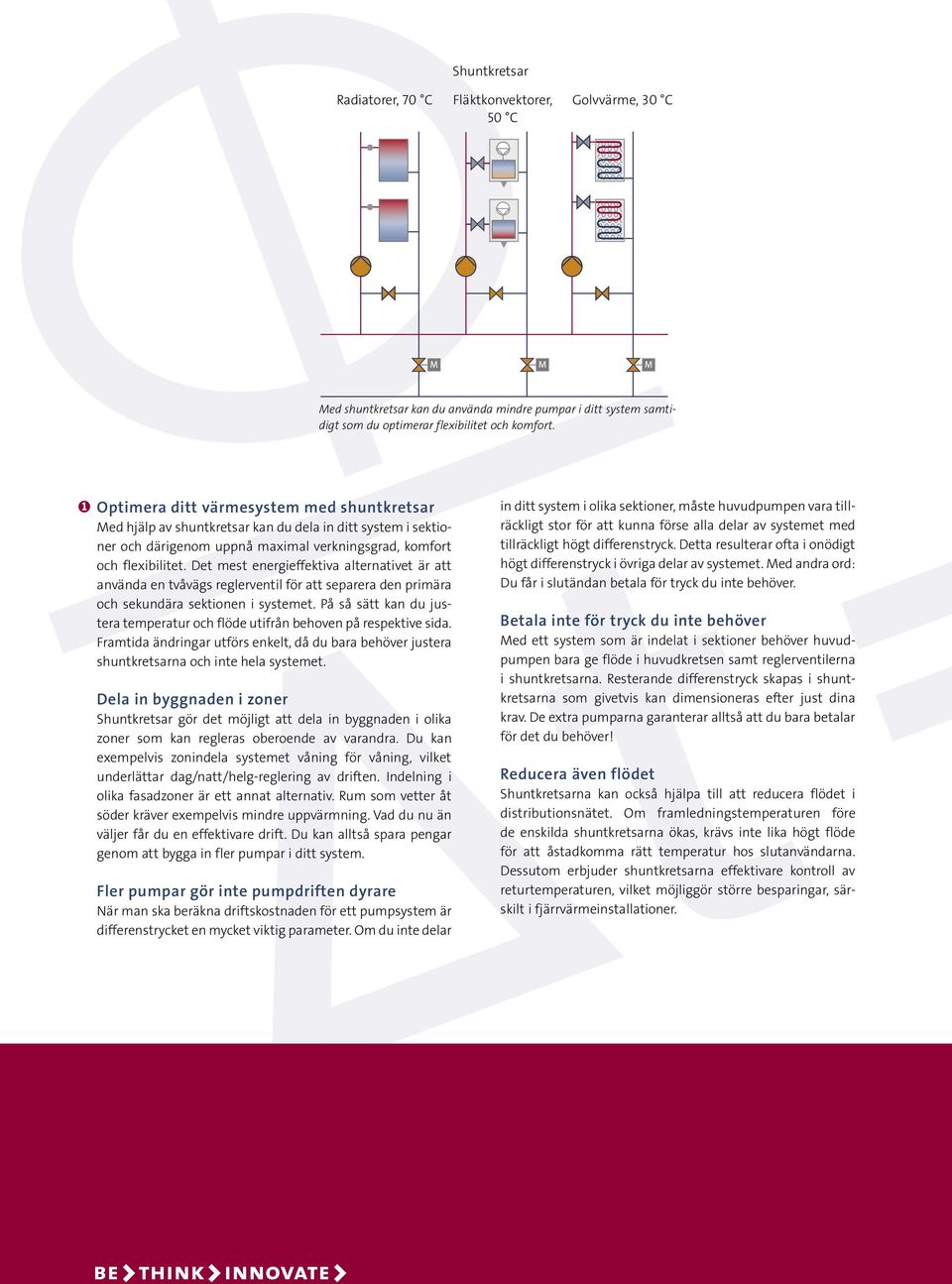

3 Radiatorer, 70 C Shuntkretsar Fläktkonvektorer, 50 C Golvvärme, 30 C Med shuntkretsar kan du använda mindre pumpar i ditt system samtidigt som du optimerar flexibilitet och komfort. Optimera ditt värmesystem med shuntkretsar Med hjälp av shuntkretsar kan du dela in ditt system i sektioner och därigenom uppnå maximal verkningsgrad, komfort och flexibilitet. Det mest energieffektiva alternativet är att använda en tvåvägs reglerventil för att separera den primära och sekundära sektionen i systemet. På så sätt kan du justera temperatur och flöde utifrån behoven på respektive sida. Framtida ändringar utförs enkelt, då du bara behöver justera shuntkretsarna och inte hela systemet. Dela in byggnaden i zoner Shuntkretsar gör det möjligt att dela in byggnaden i olika zoner som kan regleras oberoende av varandra. Du kan exempelvis zonindela systemet våning för våning, vilket underlättar dag/natt/helg-reglering av driften. Indelning i olika fasadzoner är ett annat alternativ. Rum som vetter åt söder kräver exempelvis mindre uppvärmning. Vad du nu än väljer får du en effektivare drift. Du kan alltså spara pengar genom att bygga in fler pumpar i ditt system. Fler pumpar gör inte pumpdriften dyrare När man ska beräkna driftskostnaden för ett pumpsystem är differenstrycket en mycket viktig parameter. Om du inte delar in ditt system i olika sektioner, måste huvudpumpen vara tillräckligt stor för att kunna förse alla delar av systemet med tillräckligt högt differenstryck. Detta resulterar ofta i onödigt högt differenstryck i övriga delar av systemet. Med andra ord: Du får i slutändan betala för tryck du inte behöver. Betala inte för tryck du inte behöver Med ett system som är indelat i sektioner behöver huvudpumpen bara ge flöde i huvudkretsen samt reglerventilerna i shuntkretsarna. Resterande differenstryck skapas i shuntkretsarna som givetvis kan dimensioneras efter just dina krav. De extra pumparna garanterar alltså att du bara betalar för det du behöver! Reducera även flödet Shuntkretsarna kan också hjälpa till att reducera flödet i distributionsnätet. Om framledningstemperaturen före de enskilda shuntkretsarna ökas, krävs inte lika högt flöde för att åstadkomma rätt temperatur hos slutanvändarna. Dessutom erbjuder shuntkretsarna effektivare kontroll av returtemperaturen, vilket möjliggör större besparingar, särskilt i fjärrvärmeinstallationer.

4 Ökad komfort, flexibilitet och Vi tar hänsyn till hela systemet Grundfos kan erbjuda ett komplett program av moderna energieffektiva pumpar som kräver minimalt underhåll. I ett värmesystem är dock energieffektiva pumpar bara halva lösningen. Här är själva systemkonstruktionen ännu viktigare. Med rätt konstruktion kan du minimera energiförbrukningen och samtidigt optimera komforten. Dessutom är du förberedd på förändringar i framtiden. Allt detta kan Grundfos hjälpa dig med. Luftbehandling med värmeåtervinning VV RV KV Varmvattenberedning Pannshunt Huvudpumpar Tryckhållning Flödesfilter Märkningssystem som visar pumpens energieffektivitet Energimärkningssystemet, som sedan länge används för hushållsapparater, har nu även nått pumpbranschen. Systemet används för att visa hur effektiva cirkulationspumpar är ur energisynpunkt. En genomsnittlig cirkulationspump av den typ som används i de flesta värmeinstallationer i Europa, har i regel D- eller E- märkning. Energiförbrukningen för en A-märkt pump är 75 % lägre än hos de cirkulationspumpar som är vanliga idag. Flera av Grundfos pumpar bl a MAGNA-serien med intelligenta pumpar för värmesystem har blivit A-märkta. Detta är bara ett exempel på vår ambition att förse dig med optimerade lösningar. Energibesparingar jämfört med genomsnittspumpen 80% 60% 40% 20% 0% C B A C-, B- respektive A-märkta pumpar ger betydande energibesparingar jämfört med pumpar med genomsnittlig energiförbrukning.

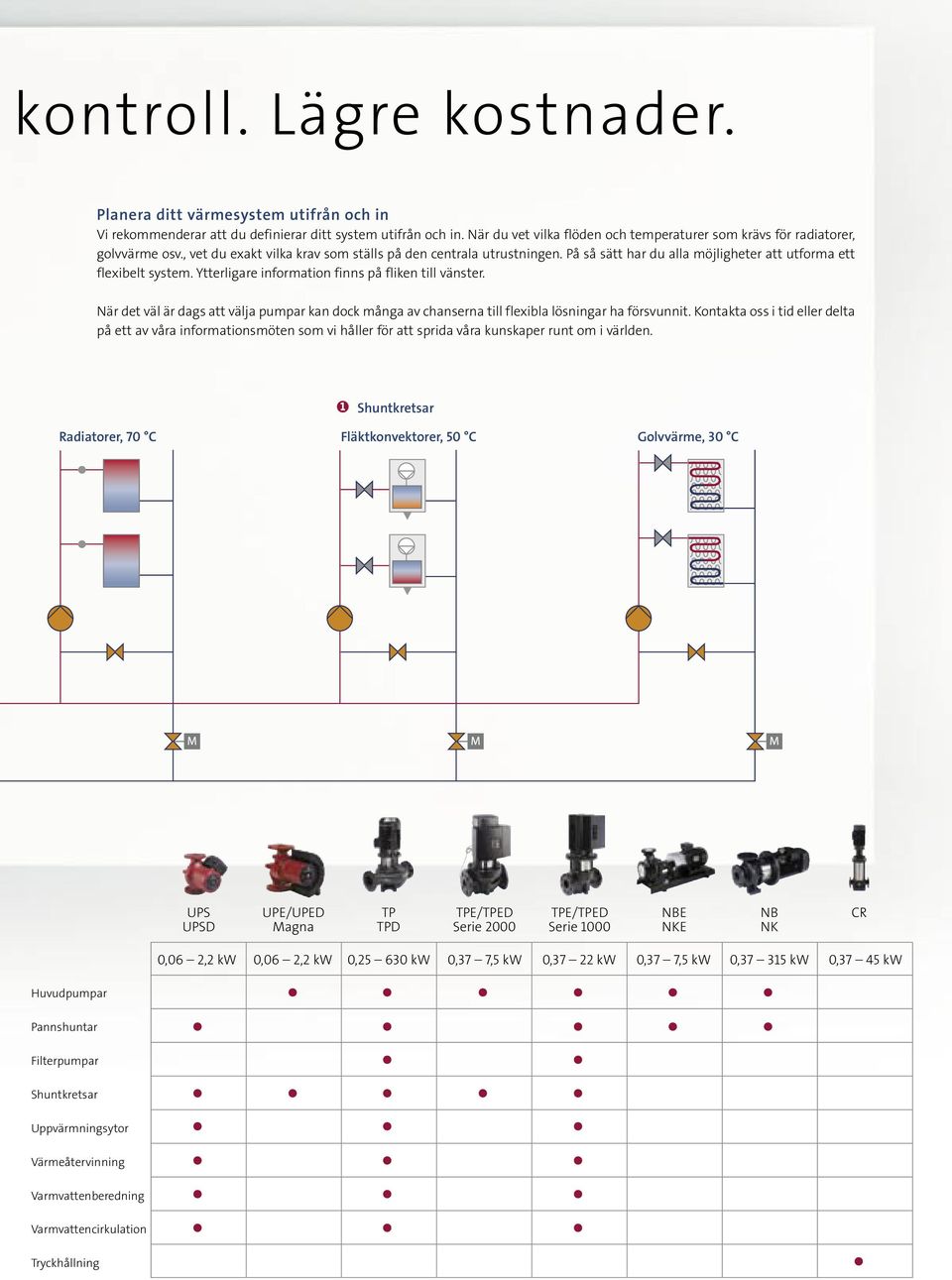

5 kontroll. Lägre kostnader. Planera ditt värmesystem utifrån och in Vi rekommenderar att du definierar ditt system utifrån och in. När du vet vilka flöden och temperaturer som krävs för radiatorer, golvvärme osv., vet du exakt vilka krav som ställs på den centrala utrustningen. På så sätt har du alla möjligheter att utforma ett flexibelt system. Ytterligare information finns på fliken till vänster. När det väl är dags att välja pumpar kan dock många av chanserna till flexibla lösningar ha försvunnit. Kontakta oss i tid eller delta på ett av våra informationsmöten som vi håller för att sprida våra kunskaper runt om i världen. Shuntkretsar Radiatorer, 70 C Fläktkonvektorer, 50 C Golvvärme, 30 C UPS UPSD UPE/UPED Magna TP TPD TPE/TPED Serie 2000 TPE/TPED Serie 1000 NBE NKE NB NK CR 0,06 2,2 kw 0,06 2,2 kw 0, kw 0,37 7,5 kw 0,37 22 kw 0,37 7,5 kw 0, kw 0,37 45 kw Huvudpumpar Pannshuntar Filterpumpar Shuntkretsar Uppvärmningsytor Värmeåtervinning Varmvattenberedning Varmvattencirkulation Tryckhållning

6 Värmeåtervinning Systemet är utformat för att återvinna värmeenergin ur frånluften och därigenom öka energieffektiviteten. Pumpens huvudsakliga uppgift är att säkerställa optimalt flöde mellan de olika uppvärmningsytorna. Pumpen/ventilen styrs via den centrala styrenheten för systemet. Den här typen av system kan ge betydande besparingar tack vare att korrekt temperatur uppnås med hjälp av en styrd pump i stället för en trevägsventil. Kontakta Grundfos för ytterligare information. System med trevägsventil System med pumpstyrning Pannshuntpump Pannshuntpumpens huvudsakliga uppgift är att förebygga alltför stora temperaturskillnader mellan pannans övre och undre del. Temperaturskillnaderna kan ge upphov till spänningar i materialet och minska pannans livslängd. Låga temperaturer i botten av pannan kan i kombination med vissa bränsletyper även orsaka korrosion. Genom att använda en styrd pump säkerställs maximal säkerhet och optimal energibesparing. Kontakta oss om du vill veta hur du kan optimera konfigurationen för din panna. Placering av temperaturgivare Varmvatten Varmvattencirkulation Temperaturgivare Varmvattencirkulation I den här typen av varmvattensystem är cirkulationspumpens uppgift att se till att varmvatten alltid finns tillgängligt så nära tappstället som möjligt. Detta ökar inte bara komforten för användaren utan bidrar även till att bevara vattenresurser. Kontakta oss för ytterligare information om systemkonstruktion. Kallvatten

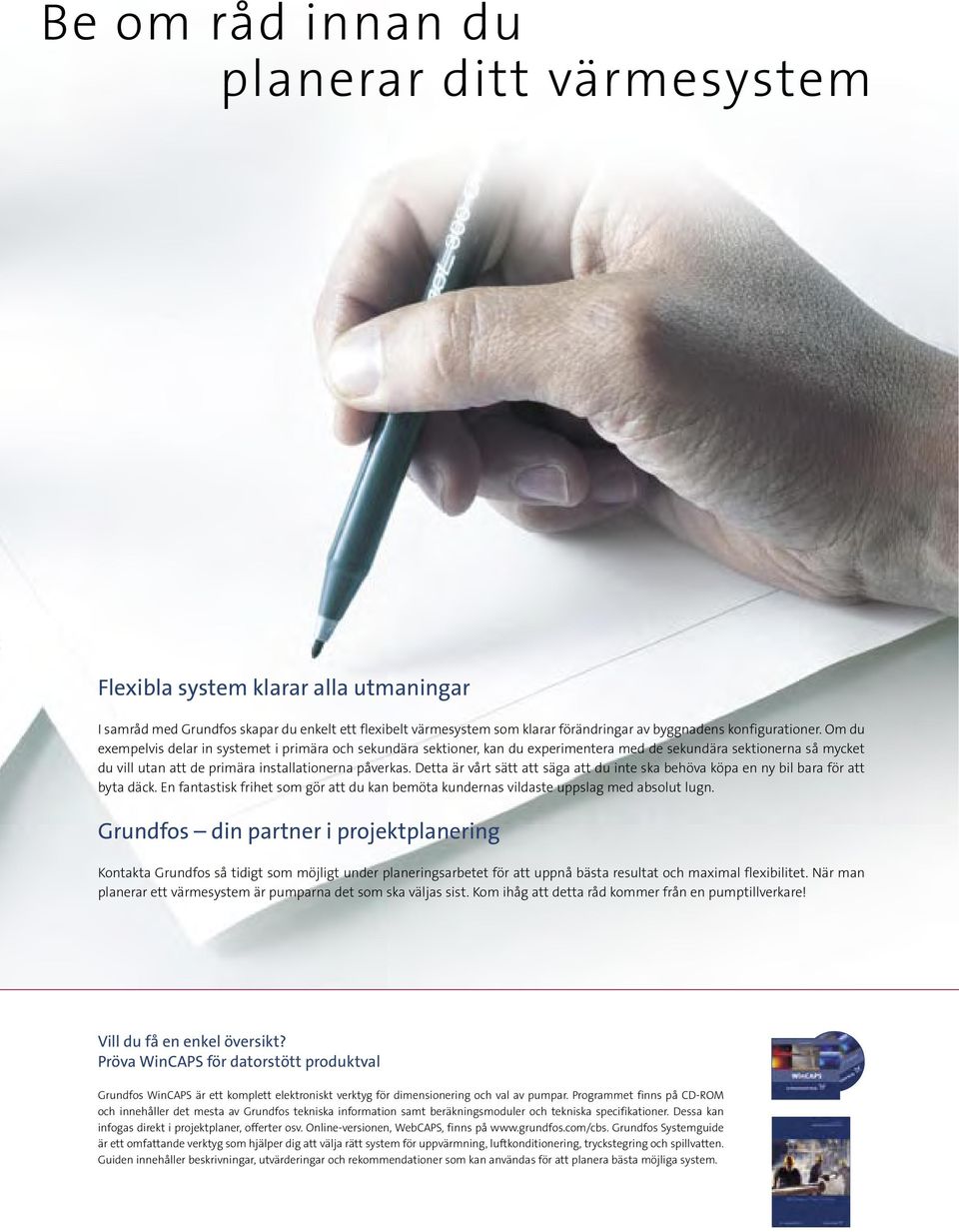

7 Be om råd innan du planerar ditt värmesystem Flexibla system klarar alla utmaningar I samråd med Grundfos skapar du enkelt ett flexibelt värmesystem som klarar förändringar av byggnadens konfigurationer. Om du exempelvis delar in systemet i primära och sekundära sektioner, kan du experimentera med de sekundära sektionerna så mycket du vill utan att de primära installationerna påverkas. Detta är vårt sätt att säga att du inte ska behöva köpa en ny bil bara för att byta däck. En fantastisk frihet som gör att du kan bemöta kundernas vildaste uppslag med absolut lugn. Grundfos din partner i projektplanering Kontakta Grundfos så tidigt som möjligt under planeringsarbetet för att uppnå bästa resultat och maximal flexibilitet. När man planerar ett värmesystem är pumparna det som ska väljas sist. Kom ihåg att detta råd kommer från en pumptillverkare! Vill du få en enkel översikt? Pröva WinCAPS för datorstött produktval Grundfos WinCAPS är ett komplett elektroniskt verktyg för dimensionering och val av pumpar. Programmet finns på CD-ROM och innehåller det mesta av Grundfos tekniska information samt beräkningsmoduler och tekniska specifikationer. Dessa kan infogas direkt i projektplaner, offerter osv. Online-versionen, WebCAPS, finns på Grundfos Systemguide är ett omfattande verktyg som hjälper dig att välja rätt system för uppvärmning, luftkonditionering, tryckstegring och spillvatten. Guiden innehåller beskrivningar, utvärderingar och rekommendationer som kan användas för att planera bästa möjliga system.

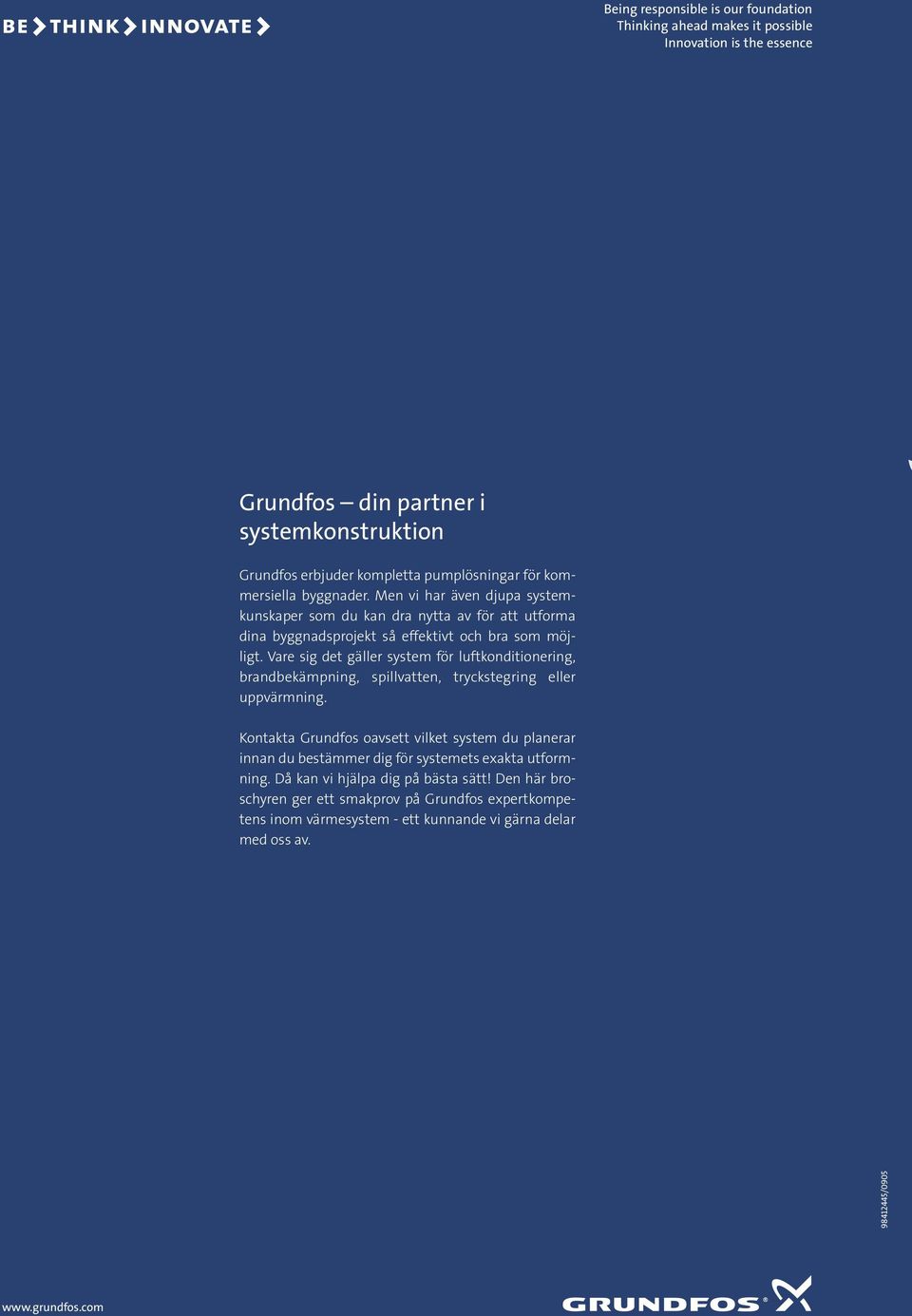

8 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Grundfos din partner i systemkonstruktion Grundfos erbjuder kompletta pumplösningar för kommersiella byggnader. Men vi har även djupa systemkunskaper som du kan dra nytta av för att utforma dina byggnadsprojekt så effektivt och bra som möjligt. Vare sig det gäller system för luftkonditionering, brandbekämpning, spillvatten, tryckstegring eller uppvärmning. Kontakta Grundfos oavsett vilket system du planerar innan du bestämmer dig för systemets exakta utformning. Då kan vi hjälpa dig på bästa sätt! Den här broschyren ger ett smakprov på Grundfos expertkompetens inom värmesystem - ett kunnande vi gärna delar med oss av /0905
