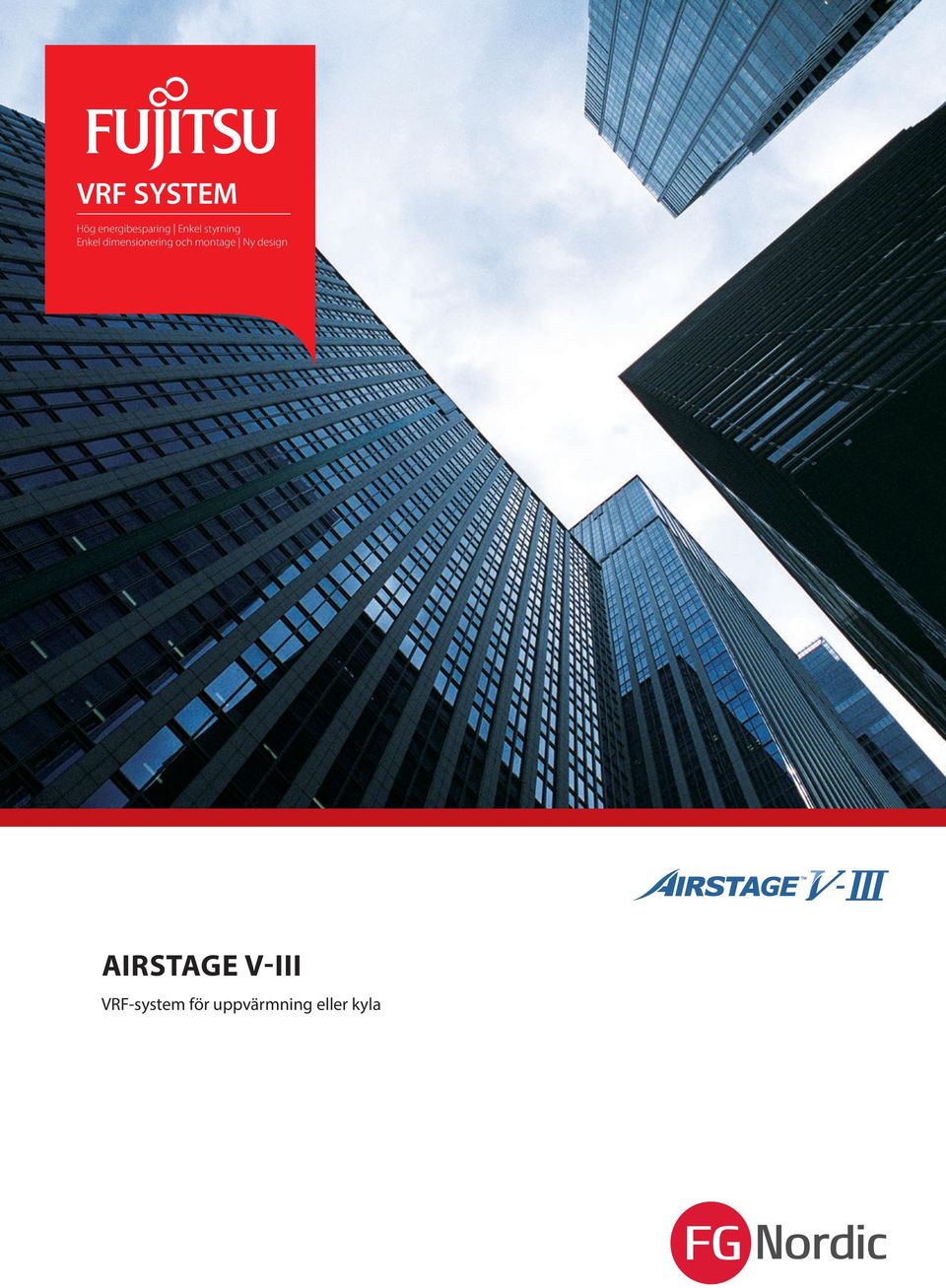

1 VRF SYSTEM Hög energibesparing Enkel styrning Enkel dimensionering och montage Ny design AIRSTAGE V-III VRF-system för uppvärmning eller kyla

2 VRF System 22,4 KW AJY072LALBH 33,5 KW AJY108LALBH 28,0 kw AJY090LALBH 40,0 kw AJY126LALBH 45,0 KW AJY144LALBH 50,4 kw AJY162LALBH Översiktstabell utomhusdelar Ett brett kapacitetsområde av system, upp till 150 kw med 3 st. nya 50,4 kw utedelar i kombination. Kapacitet (kw) HP UTRYMMESBESPARANDE KOMBINATION ENERGIEFFEKTIV KOMBINATION Antal inomhusenheter Max effekt Upp till 64 st. 150 kw

Kapacitet (kw) 22.4 28.0 33.5 40.0 45.0 56.0 62.4 68.0 73.0 78.0 85.0 90.0 95.0 100.0 106.0 113.0 118.0 123.0 128.0 135.0 140.0 145.

3 AIRSTAGE V-III Prestanda i absoluta toppklass Ger extremt hög prestanda tack vare en effektiv DC twin Inverter kompressor samt DC fläktmotor. * EER / COP är prestandakoefficienten = [kapacitet (kw) / tillförd effekt (kw)]. * EER / COP värden baseras på vår egen testmetod. * 2. Uppgifterna avser en 8HP utomhusenheten. EER * 2 COP * Energibesparande teknik som ökar effektiviteten ytterligare Kraftfull axialfläkt Genom att använda CFD teknik*, uppnås en högre prestanda och lägre ljudnivå. *CFD = Computational Fluid Dynamics 3-fas DC-fläktmotor Effektiviteten förbättras väsentligt genom högeffektiv DC-motor. växlare med hög effekt Hög verkningsgrad uppnås genom dubbelrörs konstruktion i värmeväxlaren. Avancerad DC-styrning Hög verkningsgrad genom exakt styrning. Hög effekt och stor kapacitet Stor kapacitet genom högeffektiv DC twin kompressor med utmärkt kapacitet vid dellast. Expanderad yta i värmeväxlaren överföringen har förbättras avsevärt genom en ny värmeväxlare som ökar ytarean. Ny front förbättrar luftflödet Vid seriekopplade utomhusenheter, ger den unika fronten med sina snedställa hörn ett förbättrat luftflödet för värmeväxlaren.

5 4.84 * 2 4.0 4.0 0 0 Energibesparande teknik som ökar effektiviteten ytterligare Kraftfull axialfläkt Genom att använda CFD teknik*, uppnås en högre prestanda och lägre ljudnivå.

4 AIRSTAGE V-III Energibesparing via dellast Master/slav styrning med flera utomhusdelar Genom att styra kompressorernas kapacitet parallellt utnyttjas värmeväxlarnas hela yta, detta ökar energieffektiviteten på systemet då flera utedelar används. Dellast Effektiv drift, fördelning Oekonomisk drift Utomhusenheter med dubbla värmeväxlare I alla utomhusdelar finns nu två köldmediekretar (topp och botten). Effektiviteten av värmeväxlaren har förbättrats genom att kylmediet fördelas i en större mängd till den övre värmeväxlaren, eftersom denna har en större luftgenomströmning. Fläkt Större luftintag Effekttiv styning av köldmediet Större köldmedie mängd Mindre luftintag EEV växlare Fördelare växlare Utomhusdel Flexiblare design Faktisk rörlängd 165m Rörlängd Statiskt tryck upp till Pa Avgränsare förhindrar att luftströmmarna korsas. 1,000m max. Pa Max höjdskillnad 50m max. Rörlängd från första fördelningen till den längsta inomhusenheten. *1 90m max. Max höjdskillnad mellan inomhusdelarna. 15m max. Hög effektivitet Antal max inomhusenheter Inomhusdelar max kapacitet 64 st. 150% *2 * 2 Max. kapacitet i kombinationer. Stort urval av olika inomhusdelar Ett brett sortiment av inomhusdelar för att skapa flexibiliteten i systemet. Totalt finns 12 olika typer i 58 modeller. Varav 3 nya modeller har tillkommit. Takkassett med större luftflöde finns nu att tillgå.

Dellast Effektiv drift, fördelning Oekonomisk drift Utomhusenheter med dubbla värmeväxlare I alla utomhusdelar finns nu två köldmediekretar (topp och botten).

5 AIRSTAGE V-III Typserie av inomhusenheter 12 typer, 55 modeller med kapacitetsområde från 1.1 kw till 25.0 kw Modellkod Kapacitet kw Kompakt Kassett AUXB04/07/09/12/14/18/24GALH Kassett AUXD18/24GALH AUXA18/24/30/34/36/45/54GALH Kanalaggregat, lågt tryck ARXB07/09/12/14/18GALH Kanalaggregat, SLIM (Med dräneringspump) ARXD04/07/09/12/14/18/24GALH Kanalaggregat, medelstort tryck Kanalaggregat, högt tryck ARXA24/30/34/36/45GBLH ARXC36GBTH, ARXC45/60GATH ARXC72/90GBTH Golvaggregat (Samma som takaggregat) ABYA12/14/18/24GATH Golvaggregat (För inbyggnad i golv) ARXB07/09/12/14/18GALH Golvaggregat (För inbyggnad i golv) ARXD04/07/09/12/14/18/24GALH Takaggregat ABYA12/14/18/24GATH ABYA30/36/45/54GATH Väggaggregat ASYA04/07/09/12/14GACH ASYA18/24/30GACH Väggaggregat (Extern EEV) ASYE04/07/09/12/14GACH * * * * * * Med denna modell krävs anslutning till EV-enhet. DX-enheter Effektstyrning kw Användarvänliga kontroller EEV-enhet UTP-VX30A UTP-VX60A UTP-VX90A UTP-VX90A 2 Individuell styrning Trådlös LAN Kontrollenhet UTY-VDGX Flexibelt även för större effekter EEV enhet Trådbunden fjärrkontroll (Touch panel) Trådbunden fjärrkontroll Enkel fjärrkontroll Trådlös fjärrkontroll Anslutningskapacitet 5 kw till 50 kw Central styrning 2 st. EEV-enheter kan anslutas parallellt max. effekt 20 HP (50 kw). (Delning med UTP-LX180A krävs). Kan styras via extern 0-10 V signal. Rör EEV enhet Styrkabel Kontrollenhet Luftbehandlingsaggregat eller fläktkonvektor (40-50 kw) Styrsystem Styrsystem light (programvara) Touch paneler Central styrning av fjärrkontroller Gruppering av fjärrkontroller Webbaserat serviceverktyg Specifikationer Effektområde HP Modellkod Spänning / Fas / Frekvens Kapacitet Tillförd effekt EER COP Ljudtryck Ljudtrycksområde Dimensioner Vikt Arbetsområde Höjd Bredd Djup kw kw W/W db (A) Pa mm kg C AJY072LALBH AJY090LALBH AJY108LALBH 400 / 3/ AJY126LALBH AJY144LALBH AJY162LALBH

0 Kassett AUXD18/24GALH AUXA18/24/30/34/36/45/54GALH Kanalaggregat, lågt tryck ARXB07/09/12/14/18GALH Kanalaggregat, SLIM (Med dräneringspump) ARXD04/07/09/12/14/18/24GALH Kanalaggregat, medelstort

6 22,4-150 kw, 39 modeller Utrymmesbesparande kombination: 22,4-150 kw / 24 modeller Energieffektivitetkombination: kw / 15 modeller AIRSTAGE V-III AIRSTAGE V-III är en smart kylmaskin eller värmepump med den senaste tekniken och designen - Har en omfattande modellserie från 22,4 till150 kw tack vare master/slav-möjlighet vid flera utomhusenheter - Anslutningsbar kapacitet på upp till 150%. Airstage V-III har försetts med effektivare DC twin rotationskompressor som ger stor kapacitet och utmärkt presetanda vid dellast. Utomhusenhetens storlek har minkats dramatiskt genom optimering av utrustningen. Detta tillåter också större installationsmöjligheter på en mindre yta. Airstage V-II klarar en total rörlängd på m och 165 m faktisk rörlängd. Kyleffekt: 22,4 till 150 kw effekt: 25,0 till 150 kw Kapacitet innedelar 1,1 till 25 kw kyla, 1,3 till 28 kw värme Innedelar total kapacitet: 50 till 150% Kompatibla inomhusenheter för alla VRF-system Upp till 64 innerdelar per system Hög tillförlitlighet Hög energibesparing pump med DC-inverterstyrd kompressor ger en mycket hög energibesparing och möjliggör en individuell kylning och uppvärmning med maximal verkningsgrad. Enkel installation och underhåll Kompakt design, små utomhusdelar och ett stort och flexibelt utbud av innedelar optimerar installationen. Vilket ger kostnadseffektiva installationsmöjligheter. FG Nordic AB Ögärdesvägen Partille Tel +46 (0) Fax +46 (0) office@fgnordic.se

150%. Airstage V-III har försetts med effektivare DC twin rotationskompressor som ger stor kapacitet och utmärkt presetanda vid dellast.
