1 ULTRA Fläktkonvektor vattenburen för värme / kyla

2 Ultra fläktkonvektorer marknadsförs och säljs av SVG i Oviken AB via installatörer och återförsäljare till slutkund. SVG reserverar sig för eventuella ändringar och tryckfel. Alla ritningar är schematiska och ska ses som ett förslag på installation. Kontaktuppgifter: SVG i Oviken AB Namnsgatan Oviken Tel: Fax: svg@svg.se 2

3 ULTRA Ultra fläktkonvektorer är effektiva värmespridare som kan ersätta tre vanliga radiatorer av samma storlek. Värmen sprids snabbt och ger behaglig temperatur i hela rummet. Ultra fläktkonvektorer är termostatstyrda och har flera alternativa styrningsfunktioner. Ultra fläktkonvektorer är anpassade till lågtemperatursystem som t ex värmepumpar. De är också förberedda för att användas till att kyla rummet antingen via frikyla från bergvärmesystem eller via en kyltank. Genom att koppla in en CH Switch kan samma Ultra fläktkonvektor användas för både värme och kyla. Tunn! Endast 13 cm djup så Ultra kräver inte större utrymme än en vanlig radiator. Djupet är endast 13 cm Snygg! Ultra modell A och B snygg i lackerad vit färg som gör den lättplacerad i rummet. 3

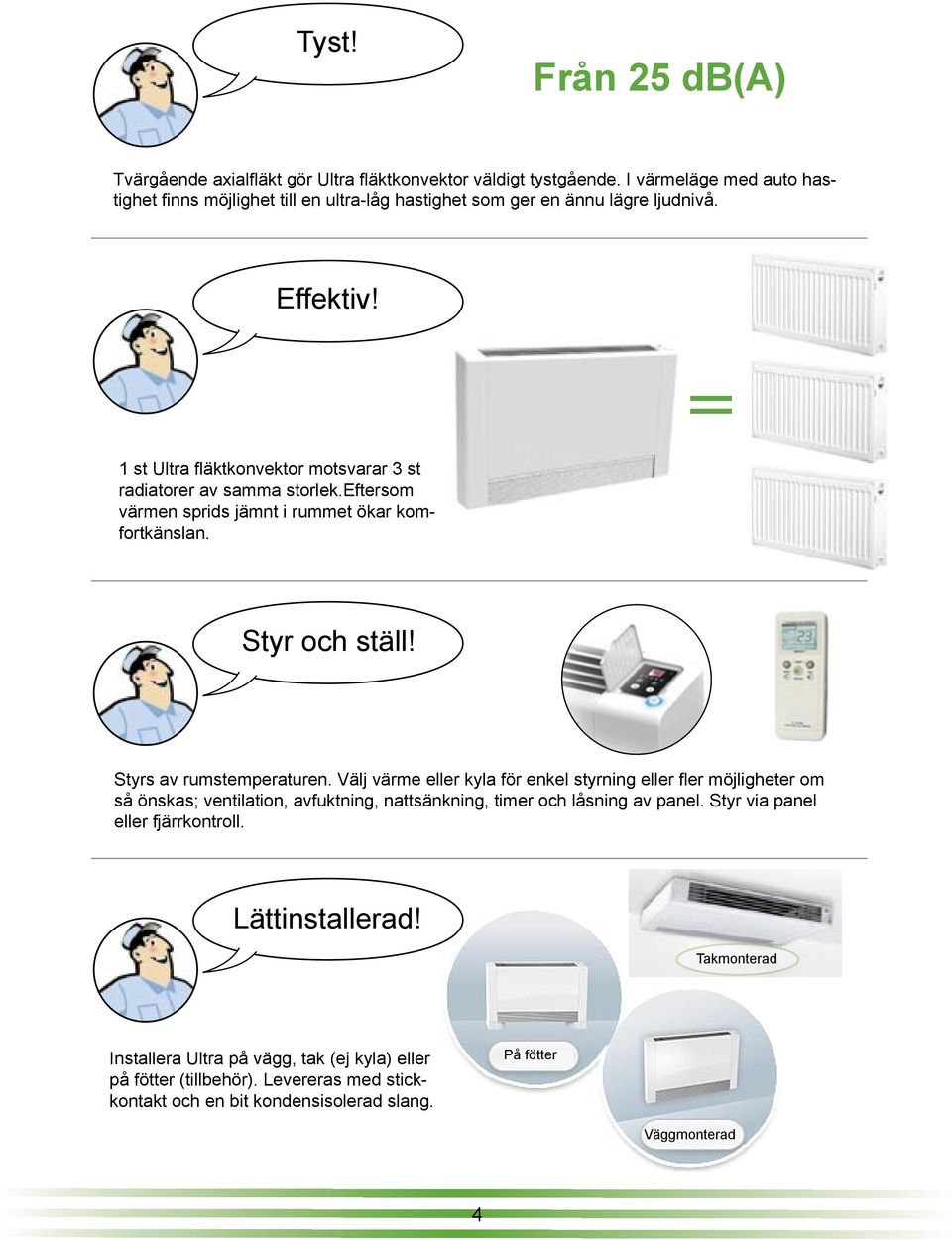

4 Tyst! Från 25 db(a) Tvärgående axialfläkt gör Ultra fläktkonvektor väldigt tystgående. I värmeläge med auto hastighet finns möjlighet till en ultra-låg hastighet som ger en ännu lägre ljudnivå. Effektiv! = 1 st Ultra fläktkonvektor motsvarar 3 st radiatorer av samma storlek.eftersom värmen sprids jämnt i rummet ökar komfortkänslan. 04 Styr och ställ! 05 Styrs av rumstemperaturen. Välj värme eller kyla för enkel styrning eller fler möjligheter om så önskas; ventilation, avfuktning, nattsänkning, timer och låsning av panel. Styr via panel eller fjärrkontroll. Lättinstallerad! 06 Takmonterad The units are flexible to be installed wherever you want because of their varied installation ways. Except for the ceiling installation, you can choose floor standing or wall På fötter Installera Ultra på vägg, tak (ej kyla) eller mounted installation as well. på fötter (tillbehör). Levereras med stickkontakt och en bit kondensisolerad slang. Väggmonterad 4

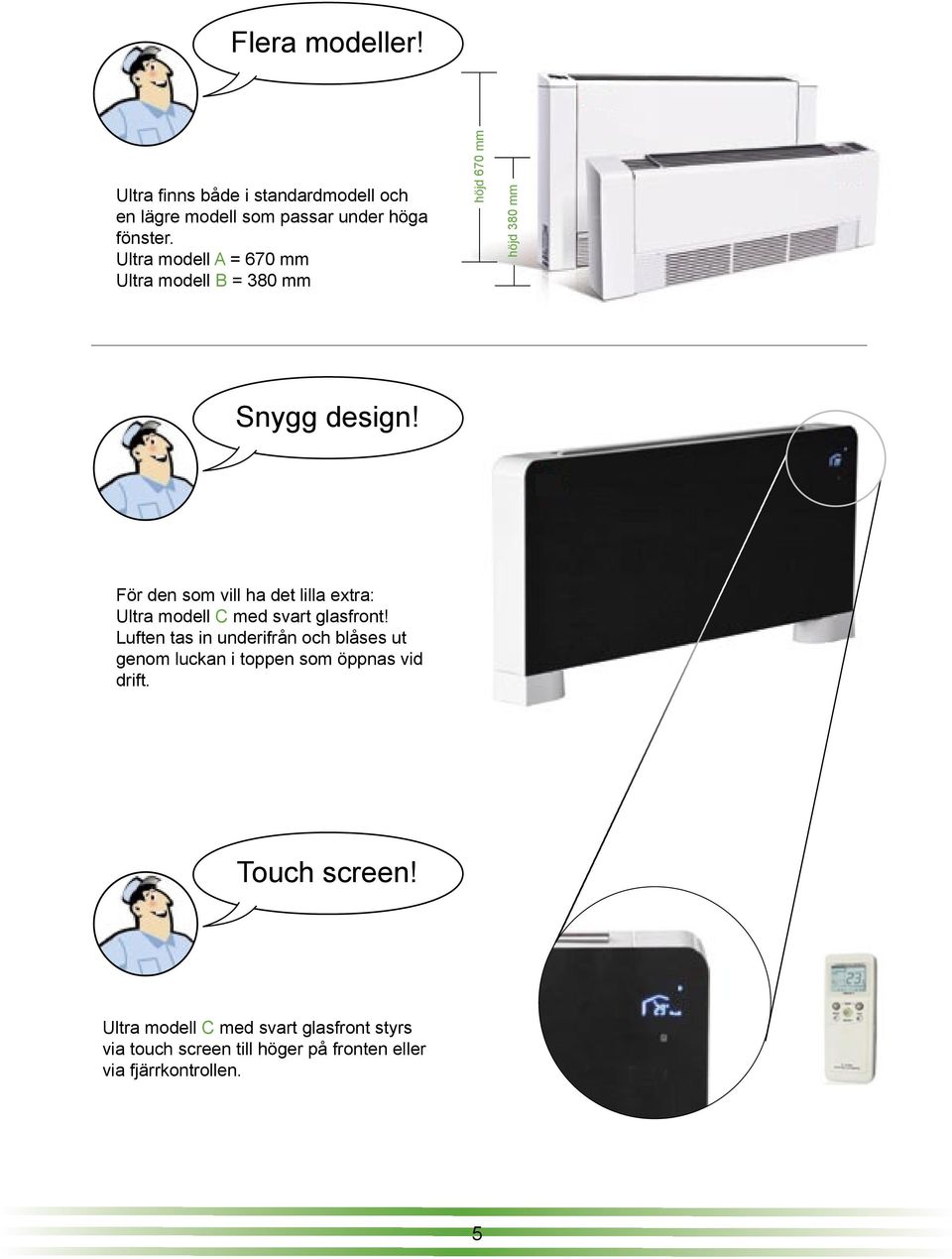

5 Flera modeller! Ultra finns både i standardmodell och en lägre modell som passar under höga fönster. Ultra modell A = 670 mm Ultra modell B = 380 mm höjd 670 mm höjd 380 mm Snygg design! För den som vill ha det lilla extra: Ultra modell C med svart glasfront! Luften tas in underifrån och blåses ut genom luckan i toppen som öppnas vid drift. Touch screen! Ultra modell C med svart glasfront styrs via touch screen till höger på fronten eller via fjärrkontrollen. 5

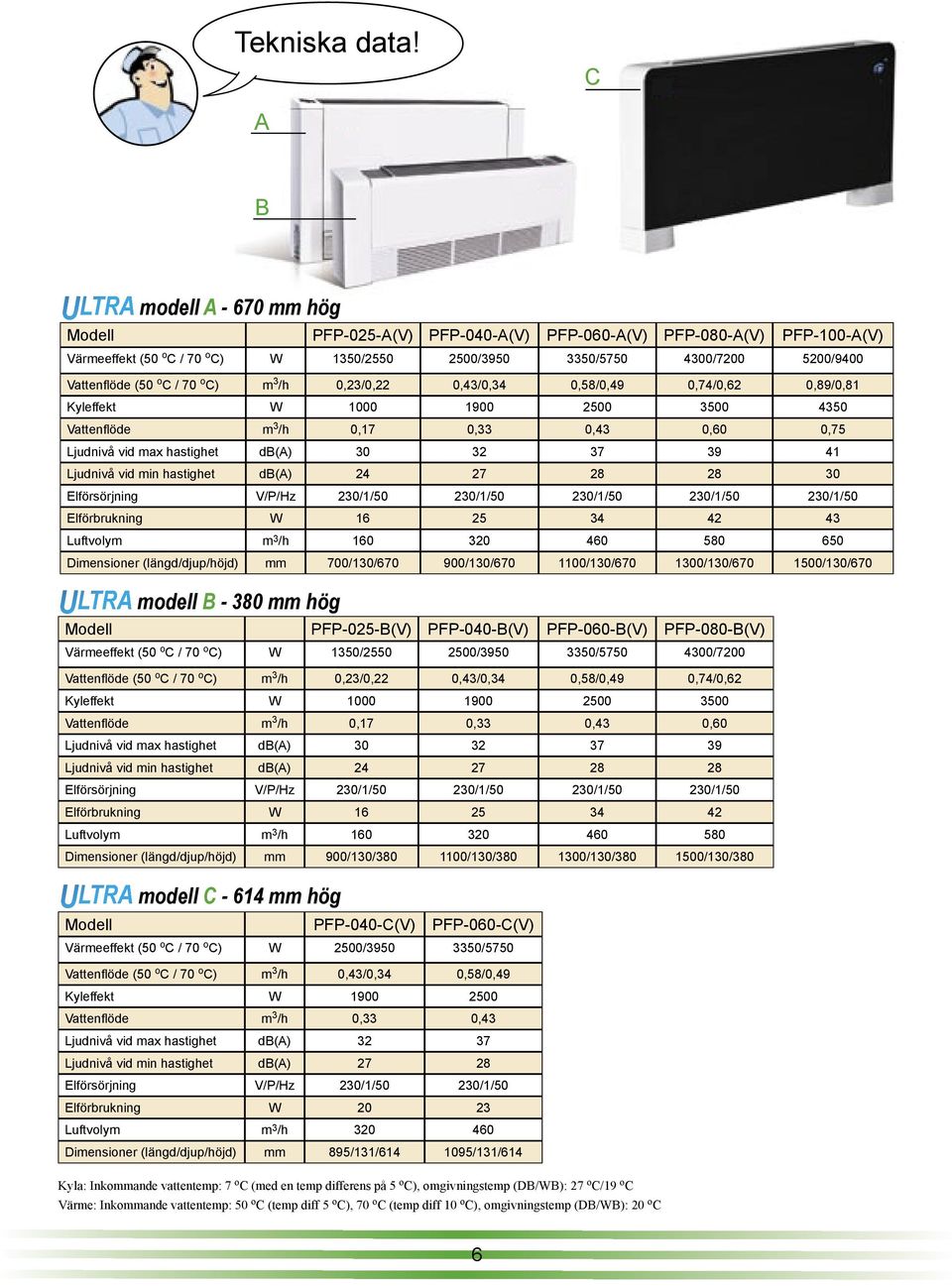

6 Tekniska data! C A B ULTRA modell A mm hög Modell PFP-025-A(V) PFP-040-A(V) PFP-060-A(V) PFP-080-A(V) PFP-100-A(V) Värmeeffekt (50 o C / 70 o C) W 1350/ / / / /9400 Vattenflöde (50 o C / 70 o C) m 3 /h 0,23/0,22 0,43/0,34 0,58/0,49 0,74/0,62 0,89/0,81 Kyleffekt W Vattenflöde m 3 /h 0,17 0,33 0,43 0,60 0,75 Ljudnivå vid max hastighet db(a) Ljudnivå vid min hastighet db(a) Elförsörjning V/P/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Elförbrukning W Luftvolym m 3 /h Dimensioner (längd/djup/höjd) mm 700/130/ /130/ /130/ /130/ /130/670 ULTRA modell B mm hög Modell PFP-025-B(V) PFP-040-B(V) PFP-060-B(V) PFP-080-B(V) Värmeeffekt (50 o C / 70 o C) W 1350/ / / /7200 Vattenflöde (50 o C / 70 o C) m 3 /h 0,23/0,22 0,43/0,34 0,58/0,49 0,74/0,62 Kyleffekt W Vattenflöde m 3 /h 0,17 0,33 0,43 0,60 Ljudnivå vid max hastighet db(a) Ljudnivå vid min hastighet db(a) Elförsörjning V/P/Hz 230/1/50 230/1/50 230/1/50 230/1/50 Elförbrukning W Luftvolym m 3 /h Dimensioner (längd/djup/höjd) mm 900/130/ /130/ /130/ /130/380 ULTRA modell C mm hög Modell PFP-040-C(V) PFP-060-C(V) Värmeeffekt (50 o C / 70 o C) W 2500/ /5750 Vattenflöde (50 o C / 70 o C) m 3 /h 0,43/0,34 0,58/0,49 Kyleffekt W Vattenflöde m 3 /h 0,33 0,43 Ljudnivå vid max hastighet db(a) Ljudnivå vid min hastighet db(a) Elförsörjning V/P/Hz 230/1/50 230/1/50 Elförbrukning W Luftvolym m 3 /h Dimensioner (längd/djup/höjd) mm 895/131/ /131/614 Kyla: Inkommande vattentemp: 7 o C (med en temp differens på 5 o C), omgivningstemp (DB/WB): 27 o C/19 o C Värme: Inkommande vattentemp: 50 o C (temp diff 5 o C), 70 o C (temp diff 10 o C), omgivningstemp (DB/WB): 20 o C 6

7 Ultra High Wall! Ultra modell High Wall Högre effekt - högre upp på väggen - högre luftflöde. Fjärrkontroll! Ultra modell High Wall styrs med fjärrkontroll och inställningarna visas i ögat på fläktkonvektorn. Tekniska data! Modell PFP-6GV PFP-8GV Värmeeffekt (50 o C / 70 o C) W 3900/ /8800 Vattenflöde värme & kyla m 3 /h 0,48 0,63 Kyleffekt W Tryckfall kpa Ljudnivå vid max hastighet db(a) Ljudnivå vid min hastighet db(a) Elförsörjning V/P/Hz 230/1/50 230/1/50 Elförbrukning W Luftvolym m 3 /h Dimensioner (längd/djup/höjd) mm 1080/240/ /240/330 Kyla: Inkommande vattentemp: 7 o C (med en temp differens på 5 o C), omgivningstemp (DB/WB): 27 o C/19 o C Värme: Inkommande vattentemp: 50 o C (temp diff 5 o C), 70 o C (temp diff 10 o C), omgivningstemp (DB/WB): 20 o C 7

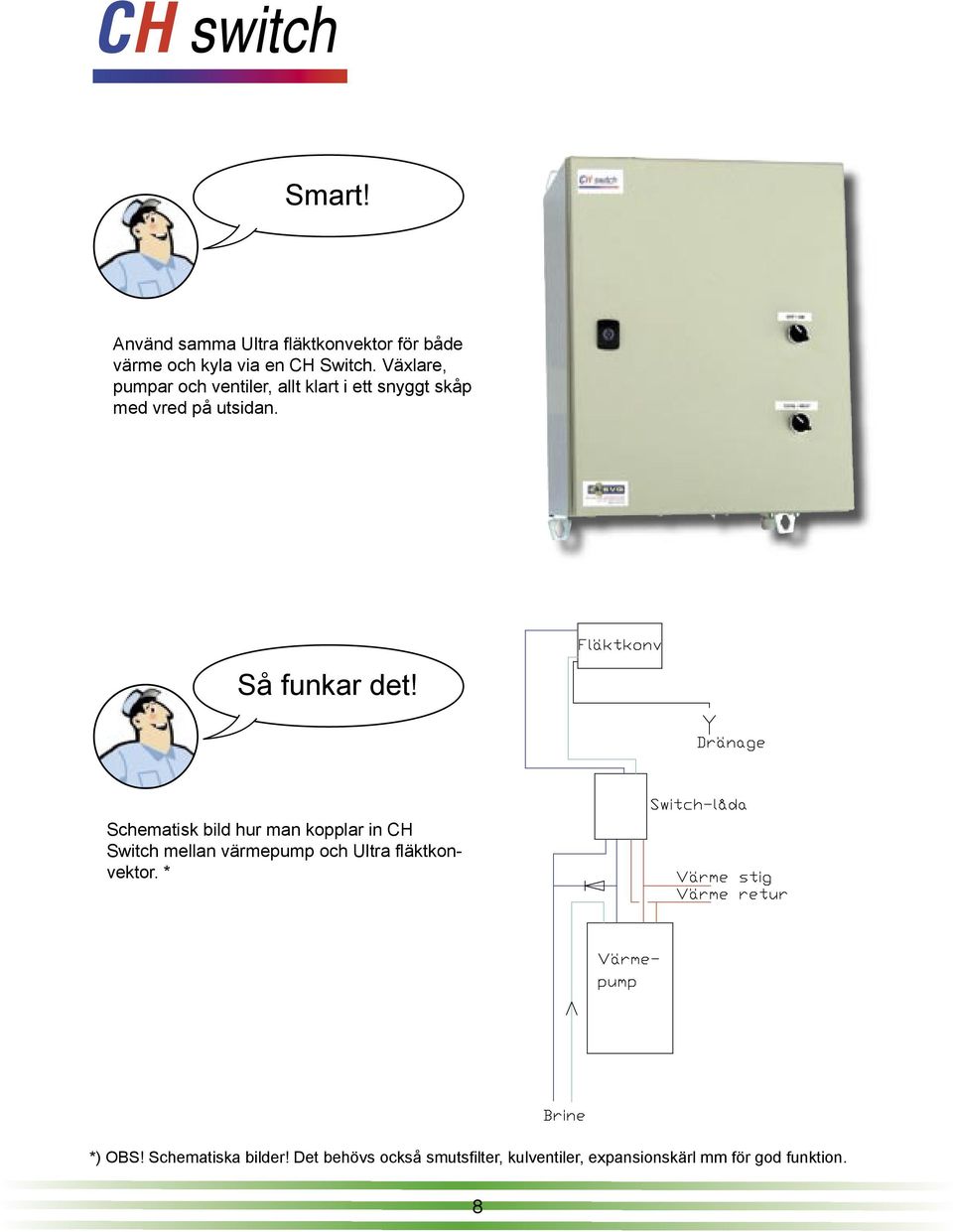

8 CH switch Smart! Använd samma Ultra fläktkonvektor för både värme och kyla via en CH Switch. Växlare, pumpar och ventiler, allt klart i ett snyggt skåp med vred på utsidan. Så funkar det! Schematisk bild hur man kopplar in CH Switch mellan värmepump och Ultra fläktkonvektor. * *) OBS! Schematiska bilder! Det behövs också smutsfilter, kulventiler, expansionskärl mm för god funktion. 8

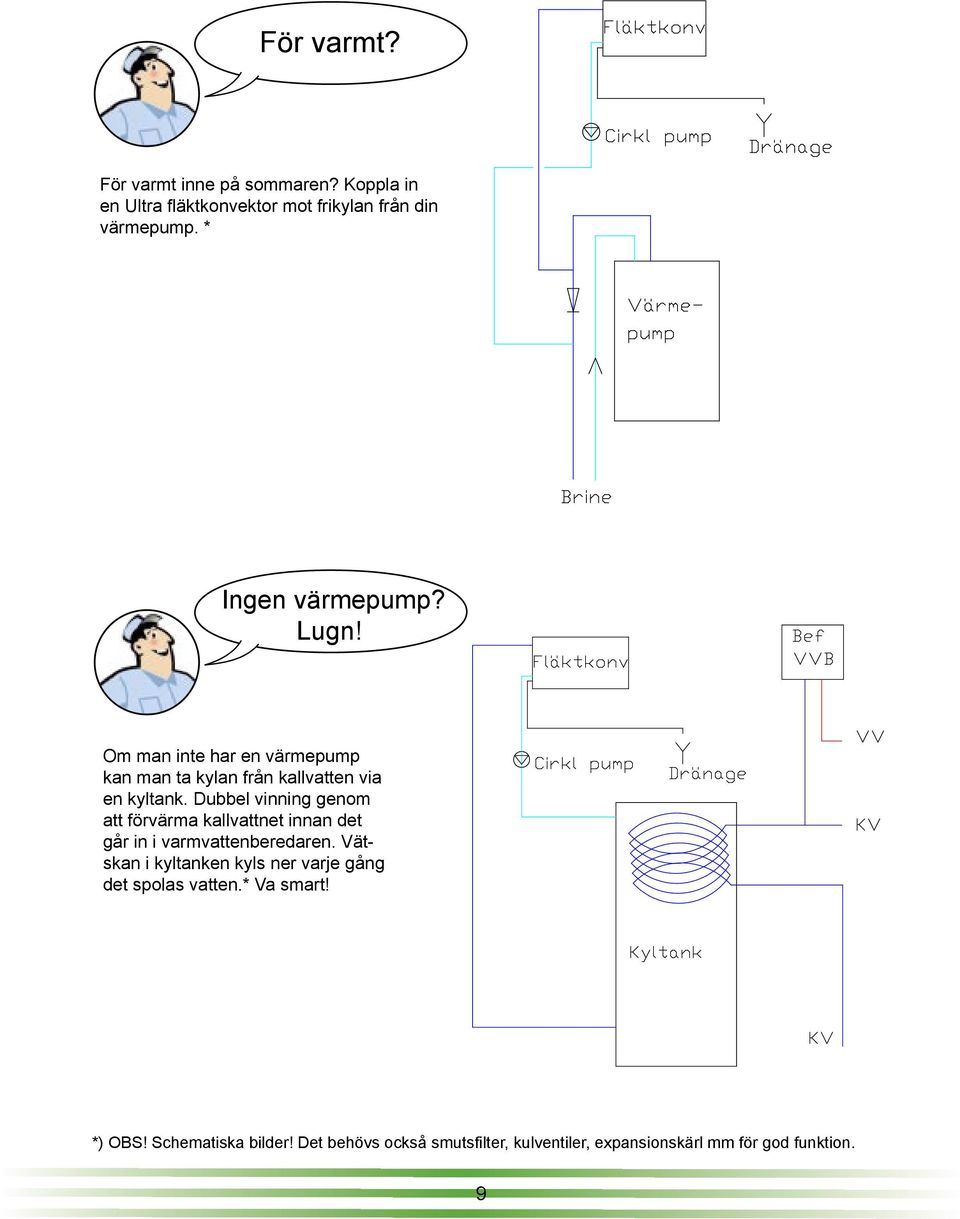

9 För varmt? För varmt inne på sommaren? Koppla in en Ultra fläktkonvektor mot frikylan från din värmepump. * Ingen värmepump? Lugn! Om man inte har en värmepump kan man ta kylan från kallvatten via en kyltank. Dubbel vinning genom att förvärma kallvattnet innan det går in i varmvattenberedaren. Vätskan i kyltanken kyls ner varje gång det spolas vatten.* Va smart! *) OBS! Schematiska bilder! Det behövs också smutsfilter, kulventiler, expansionskärl mm för god funktion. 9

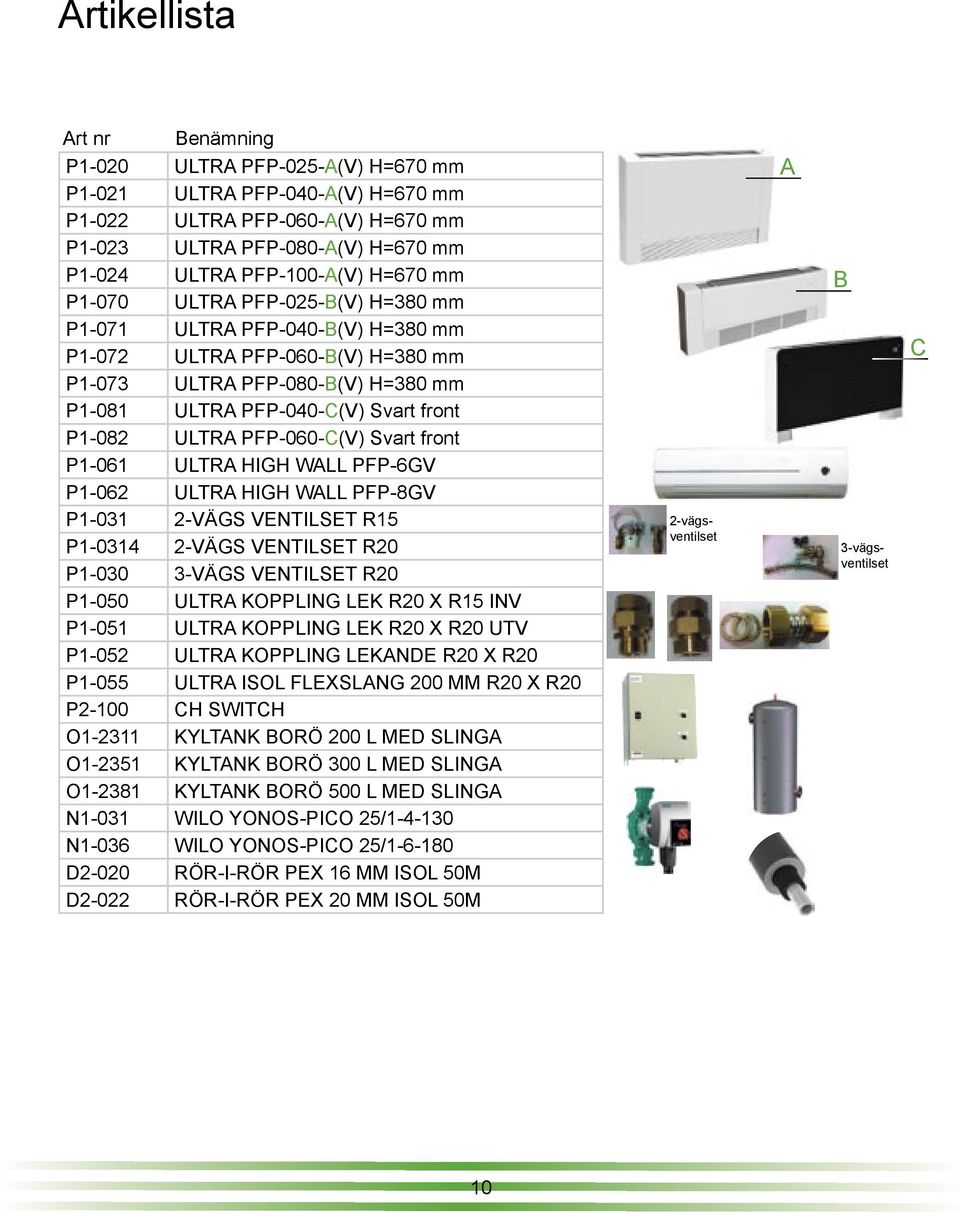

10 Artikellista Art nr Benämning P1-020 ULTRA PFP-025-A(V) H=670 mm P1-021 ULTRA PFP-040-A(V) H=670 mm P1-022 ULTRA PFP-060-A(V) H=670 mm P1-023 ULTRA PFP-080-A(V) H=670 mm P1-024 ULTRA PFP-100-A(V) H=670 mm P1-070 ULTRA PFP-025-B(V) H=380 mm P1-071 ULTRA PFP-040-B(V) H=380 mm P1-072 ULTRA PFP-060-B(V) H=380 mm P1-073 ULTRA PFP-080-B(V) H=380 mm P1-081 ULTRA PFP-040-C(V) Svart front P1-082 ULTRA PFP-060-C(V) Svart front P1-061 ULTRA HIGH WALL PFP-6GV P1-062 ULTRA HIGH WALL PFP-8GV P VÄGS VENTILSET R15 P VÄGS VENTILSET R20 P VÄGS VENTILSET R20 P1-050 ULTRA KOPPLING LEK R20 X R15 INV P1-051 ULTRA KOPPLING LEK R20 X R20 UTV P1-052 ULTRA KOPPLING LEKANDE R20 X R20 P1-055 ULTRA ISOL FLEXSLANG 200 MM R20 X R20 P2-100 CH SWITCH O KYLTANK BORÖ 200 L MED SLINGA O KYLTANK BORÖ 300 L MED SLINGA O KYLTANK BORÖ 500 L MED SLINGA N1-031 WILO YONOS-PICO 25/ N1-036 WILO YONOS-PICO 25/ D2-020 RÖR-I-RÖR PEX 16 MM ISOL 50M D2-022 RÖR-I-RÖR PEX 20 MM ISOL 50M A B 2-vägsventilset 3-vägsventilset C 10

11 11
