1 SIMULTAN Multi - det skräddarsydda inomhusklimatet.

SU MO TU WE TH FR SA 7 3 6 9 12 15 18 21 Simultan Multi Dubbel/Trippel, 1-fas eller 3-fas Kombinationer av inomhusdelar Kyleffekt kw 10.0/10.0 12.1/12.5 13.3/14.

2 SU MO TU WE TH FR SA Simultan Multi Dubbel/Trippel, 1-fas eller 3-fas Kombinationer av inomhusdelar Kyleffekt kw 10.0/ / /14.0 Dubbel Trippel Kombination AUYG18LVLB 2 AUYG22LVLA 2 AUYG24LVLA 2 AUYG18LVLB 3 Kassett ARYG18LLTB 2 ARYG22LMLA 2 ARYG24LMLA 2 ARYG18LLTB 3 Tak ABYG18LVTB 2 ABYG22LVTA 2 ABYG24LVTA 2 ABYG18LVTB 3 Utomhusdel AOYG36LBTB/AOYG36LATT AOYG45LBTB/AOYG45LATT AOYG54LBTB/AOYG54LATT Förgreningsrör UTP-SX236A 1 1 UTP-SX254 1 UTP-SX354A 1 Simultan multisystemet kan kyla eller värma större ytor så som för kontor och andra kommersiella lokaler med upp till 3 inomhusenheter. golvlayout ljusförhållanden layout och ljusförhållanden Perfekt luftflödesfördelning kan uppnås genom att placera inomhusenheterna efter lokalens utformning, antal personer och ljusförhållandena i rummet. Simultanstyrning av systemet Med hjälp av den trådbundna fjärrkontrollen kan man samtidigt styra upp till 16 inomhusdelar. Fjärrkontrollens ledning Styrledning Trådbunden fjärrkontroll 0 (Master) Överföringsledning ens nummer ställs in med hjälp av DIP-omkopplaren på kretskortet för inomhusdelen. 1 Köldmedierör

AOYG36LBTB / AOYG45LBTB / AOYG54LBTB AOYG36LATT [3-fas] / AOYG45LATT [3-fas] / AOYG54LATT [3-fas] Specifikation Kompakt Kassett AUYG18LVLB AUYG22LVLA AUYG24LVLA Luftmängd H/M/L/Q m 3 /h

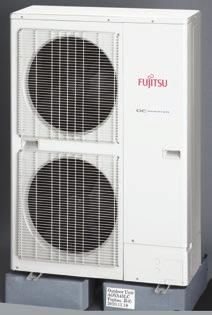

3 AOYG36LBTB / AOYG45LBTB / AOYG54LBTB AOYG36LATT [3-fas] / AOYG45LATT [3-fas] / AOYG54LATT [3-fas] Specifikation Kompakt Kassett AUYG18LVLB AUYG22LVLA AUYG24LVLA Luftmängd H/M/L/Q m 3 /h 680/580/490/ /830/600/ /830/600/450 mm kg Kassette Grill UTG-UFYD-W UTG-UFYD-W UTG-UFYD-W Golv/Tak ARYG18LLTB ARYG22LMLA ARYG24LMLA ABYG18LVTB ABYG22LVTA ABYG24LVTA Luftmängd H/M/L/Q m 3 /h 940/880/820/ /910/750/ /700/560/ /820/680/540 mm kg Utomhusdel AOYG36LBTB AOYG45LBTB AOYG54LBTB AOYG36LATT AOYG45LATT AOYG54LATT Kapacitet kw Värme fas, ~400V, 50Hz Rekommenderad avsäkring A x16 3x16 3x16 Pdesign kw Värme (-10 C) SEER W/W SCOP Värme Årlig energikonsumtion kwh/a Värme Energiklass A - - A+ - - Värme A - - A+ - - Ljudtrycksnivå (High) db(a) Ljudnivå (High) Värme mm kg Röranslutning (Vätska / Gas) tum 3/8 / 5/8 3/8 / 5/8 3/8 / 5/8 3/8 / 5/8 3/8 / 5/8 3/8 / 5/8 Max rörlängd (Förfyllt) 75(30) 75(30) 75(30) 75(30) 75(30) 75(30) m Max höjdskillnad Arbetsområde -15 till till till till till till 46 CDB Värme -15 till till till till till till 24 Köldmedie Typ (Global Warming Potential) R410A (2,088) R410A (2,088) R410A (2,088) R410A (2,088) R410A (2,088) R410A (2,088) Mängd kg(co2eq-t) 3.45 (7.2) 3.45 (7.2) 3.45 (7.2) 3.45 (7.2) 3.45 (7.2) 3.45 (7.2) Fördelningsrör Mått (Enhet : mm) UTP-SX236A / UTP-SX354A (Trippel) UTP-SX236A / UTP-SX354A (Trippel) Olika typer och kapacitet av inomhusdelarna kan inte anslutas. * Tabellen ovan är värdet för anslutning med kassettyp Bottom view A Terminal blocks way valve (Liquid) way valve (Gas) Pipe port Ø28 (Cable port) 89 Ø28 (Cable port) (Liquid valve) 543 (Gas valve) Ø28 (Cable port) Pipe port Ø28 (Cable port) Ø28 (Cable port) Ø28 (Cable port) Pipe port Detail A Pipe & cable port Front view Side view Rear view

SU MO TU WE TH FR SA 7 3 6 9 12 15 18 21 Simultan Multi Twin/Trippel/Quattro, 3-fas Kombinationer av inomhusdelar Kylefekt kw 19.0 22.

ARYG24LMLA 3 ARYG18LLTB 4 ARYG45LMLA 2 ARYG30LMLE 3 ARYG22LMLA 4 ABYG36LRTE 2 ABYG24LVTA 3 ABYG18LVTB 4 ABYG45LRTA 2 ABYG30LRTE 3 ABYG22LVTA 4 Tak Utomhusdel AOYG72LRLA AOYG90LRLA Förgreningsrör

med upp till 4 inomhusenheter. Perfekt luftflödesfördelning kan uppnås genom att placera inomhusenheterna efter lokalens utformning, antal personer och ljusförhållandena i rummet.

4 SU MO TU WE TH FR SA Simultan Multi Twin/Trippel/Quattro, 3-fas Kombinationer av inomhusdelar Kylefekt kw Dubbel Trippel Quattro Dubbel Trippel Quattro Kombination AUYG36LRLE 2 AUYG24LVLA 3 AUYG18LVLB 4 AUYG45LRLA 2 AUYG30LRLE 3 AUYG22LVLA 4 Kassett ARYG36LMLE 2 ARYG24LMLA 3 ARYG18LLTB 4 ARYG45LMLA 2 ARYG30LMLE 3 ARYG22LMLA 4 ABYG36LRTE 2 ABYG24LVTA 3 ABYG18LVTB 4 ABYG45LRTA 2 ABYG30LRTE 3 ABYG22LVTA 4 Tak Utomhusdel AOYG72LRLA AOYG90LRLA Förgreningsrör UTP-SX272A 1 UTP-SX372A 1 UTP-SX272A x 1 UTP-SX236A x 2 UTP-SX272A 1 UTP-SX372A 1 UTP-SX272A 1 2 Simultan mutisystem kan kyla eller värma större ytor så som för kontor och andra kommersiella lokaler med upp till 4 inomhusenheter. Perfekt luftflödesfördelning kan uppnås genom att placera inomhusenheterna efter lokalens utformning, antal personer och ljusförhållandena i rummet. golvlayout ljusförhållanden layout och belysning förutsättningar Installation i ett större utrymme Simultanstyrning av systemet Med hjälp av den trådbundna fjärrkontrollen kan man samtidigt styra upp till 16 inomhusdelar. Styrkabel BUSkoppling Trådbunden fjärrkontroll 0 (Master) Kommunikation 1 Köldmedierör ens nummer ställs in med hjälp av DIP-omkopplaren på kretskortet för inomhusdelen.

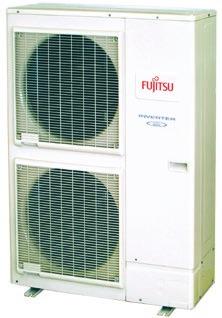

AOYG72LRLA [3-fas] / AOYG90LRLA [3-fas] Specifikation Kompakt Kassett, Kassett AUYG18LVLB AUYG22LVLA AUYG24LVLA AUYG30LRLE AUYG36LRLE AUYG45LRLA Luftmängd () H/M/L/Q m 3 /h 680/580/490/410

5 AOYG72LRLA [3-fas] / AOYG90LRLA [3-fas] Specifikation Kompakt Kassett, Kassett AUYG18LVLB AUYG22LVLA AUYG24LVLA AUYG30LRLE AUYG36LRLE AUYG45LRLA Luftmängd () H/M/L/Q m 3 /h 680/580/490/ /830/600/ /830/600/ /1400/1270/ /1400/1270/ /1640/1460/1250 mm kg Kassett Grill UTG-UFYD-W UTG-UGYA-W ARYG18LLTB ARYG22LMLA ARYG24LMLA ARYG30LMLE ARYG36LMLE ARYG45LMLA Luftmängd () H/M/L/Q m 3 /h 940/880/820/ /910/750/ /910/750/ /1620/1270/ /1620/1270/ /1750/1350/1070 Golv/Tak, Tak ABYG18LVTB ABYG22LVTA ABYG24LVTA ABYG30LRTE ABYG36LRTE ABYG45LRTA Luftmängd () H/M/L/Q m 3 /h 780/700/560/ /820/680/ /820/680/ /1500/1200/ /1500/1200/ /1700/1400/1100 Preliminär mm kg mm kg Må 46 Utomhusdel AOYG72LRLA AOYG90LRLA Kapacitet kw Värme fas, ~400V, 50Hz Rekommenderad avsäkring A 3x16 3x16 Ljudtrycksnivå db(a) mm kg * * Anslutningsdiameter (Vätska / Gas) tum 1/2 / 1/1 1/2 / 1/1 Max rörlängd (Förfyllt) 100 (30) 100 (30) m Max höjdskillnad Arbetsområde 15 till till 46 CDB Värme 20 till till 24 Köldmedie Typ (Global Warming Potential) R410A (2,088) R410A (2,088) Mängd kg(co2eq-t) * * *: Ännu inte fastställd. Olika typer och kapacitet av inomhusdelarna kan inte anslutas. * Tabellen ovan är värdet för anslutning med kassettyp Mått (Enhet : mm)
