2 SMÅ HÖGHASTIGHETS KANALSYSTEM är en utbyggnad av ISeries system som gör det möjligt att fördela luften vid kyl- eller värmedrift genom flera flexibla kanaler som är anslutna till en huvudkanal med en eller flera kanalanslutna inomhusdelar. Inomhusdelarna finns i tre storlekar: 1218 (B), 2430 (C) och 3036 (D). Storlek 1218 är av typ monoblock och består av en sektion som inkluderar fläkt och DX-batteri. Storlekarna 2430 och 3036 är av modultyp och består av två separata sektioner (fläkt + DX-batteri) och måste sammankopplas. Fördelen med denna typ av kanalsystem är möjligheten att blåsa in luften via mycket smala kanaler (50 mm) till valda utrymmen. Detta är möjligt tack vare den höga lufthastigheten på c:a 5 m/s i varje enhet. Kanalerna är konstruerade för att samtidigt dämpa ljudnivån och tillverkade av vävd nylon (material som dämpar ljud) och omsluten med metalltråd för att tillgodose stabiliteten. Tack vare detta uppnås ljudtrycksnivåer lika de tystaste inomhusdelarna på marknaden med c:a 21 db(a). Justering av luftflödet utförs med sofistikerad DC Inverter elektronik. I applikationerna kontrollerar inte systemet endast modulering av kompressor och utomhusdelens fläktmotor utan också modulering av fläktmotorn i den kanalanslutna enheten så att luftflödet alltid stämmer med den begärda värmelasten. Resultatet blir en optimal luftdistribiution och temperaturfördelning. Utblåsen kan variera i utseende: runda (standard) eller rektangulära. De kan installeras i vägg/tak och golv. Olika finish som t ex olika träslag eller aluminium, gör anläggningen perfekt för olika miljöer. Dessa applikationer karaktäriseras av snygg och snabb installation. iseries system passar mycket bra i komersiella- och bostadsmiljöer där behov finns för ett centralsystem med design. Systemet passar även för luftkonditionering av utrymmen som inte är möjliga att utföra med traditionella splitsystem. I de flesta fall kan de flexibla kanalerna och utblåsen gömmas i vägg. Installationer passar mycket väl för servicesektorn (kontor) eller den komersiella sektorn (butiker). I dessa fall är det möjligt att använda sig av flera inomhhusdelar för att skapa olika klimatytor i öppna ytor. Varje inomhusenhet styrs av egen digital fjärrkontroll. Installationen är alltid mycket flexibel och enkel. Förutom huvudkanalen medlevereras alla tillbehör som flexibla kanaler, utblås och montage kit. De flexibla kanalerna gör också installationen mycket enkel genom att minimera arbetsinsatsen. TOPPFUNKTIONER Lufthastighet från 2 HÖG TRYCKUPPSÄTTNING Enheterna kan även användas som ventilationsaggregat för anslutning till kanal med hög tryckuppsättning. i1218 i2430 i3036 B C D HIGH PRESSURE IFeel Rem te onrol dcnt o EC MOTOR T <1 C 56

3 Luftflöde (min/max) m³/h 340/ / /1274 Statiskt tryck (min/max) Pa Fläkthastighet st Auto Auto Auto Ljudtrycksnivå db(a) Spänning Strömförbrukning kw 230/1/50 0,19 230/1/50 0,29 230/1/50 0,35 Ström A 1,22 1,86 2,24 Vätskeledning 6,35(1/4 ) 6,35(1/4 ) 9,5(3/8 ) Sugledning 1/2 1/2 5/8 Nettovikt kg Mått HxBxDxD mm 305x965x x698x x698x762 Flexibel ljuddämpad kanal Flexibel kanal i aluminium (tillval) 57

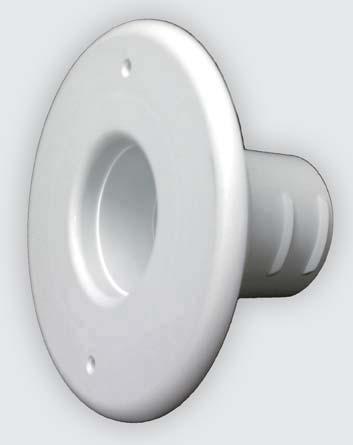

4 Standard utblåsningsdon Tillvalsdon i olika utföranden Rektangulärt utblåsningsdon 90 tillsats till rektangulärt don 58

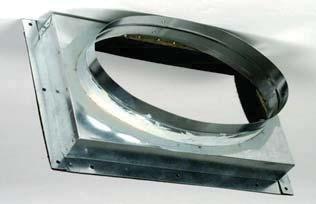

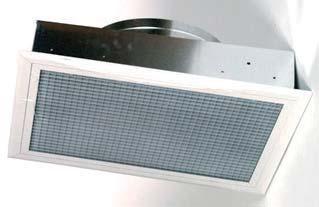

5 Returluftsadapter Returluftskanal Returluftsgaller med filter Kontrollboxen är konstruerad och byggd för att användas med inomhusenheter. På detta sätt kan de integreras i iserise system som inomhusenhet. Detta kontrollsystem medger en helt ny fördel för kanalanslutna inomhusenheter: automatisk kontroll av luftflödet i enligt den inställda inomhustemperaturen. Detta är viktigt eftersom luftflödet alltid justeras efter olika temperaturskillnader mellan olika utrymmen inomhus och deras temperaturinställningar. Denna temperaturreglering ger en mycket hög komfort i både kyl- och värmedrift. Kontrollboxen består av tre huvudkomponenter: metallbox, IR mottagare och trådlös IR fjärrkontroll. Huvudenheten består av kretskort med BUS och elkablar med anslutningar inuti metallboxen. Denna boc måste fixeras med skruvar på den kanalanslutna inomhusdelen och dess placering kan väljas efter tillgängligt utrymme på sidor eller överdel. Installationen är enkel. Det finns några anslutningskontakter på huvudkretskortet för fjärrkontakt till/från, kondensvattenpump som tillval och flottörbrytare vid eventuell överfyllning. Den infraröda mottagaren som ansluts till huvudkortet är försedd med 10 m kabel. Mottagaren är normalt väggmonterad och dess funktion är att överföra signalen från den trådlösa fjärrkontrollen till det elektroniska kontrollsystemet. Det finns tre LED på den för stand by eller driftstatus samt för timer. Den trådlösa fjärrkontrollen som medföljer Kontrollboxen är av samma typ som för övriga inomhusdelar i iserien. Driften är som ett inomhustermostat som kommunicerar med huvudkortet via den infraröda mottagaren. Tack vare det avancerade regleringskontrollsystemet moduleras luftflödet för att anpassas till rådande rumstemperatur och inställt värde. ifeel funktionen är mycket användbart i detta fall. Detta tillval jämför rumstemperaturen avläst av fjärrkontrollen med dess placering och returluften. Normalt placering vid kanalansluten enhet brukar vara långt ifrån returluftsintag. ifeel funktionen medger en bättre analys av temperatur och hjälper kontrollsystemet att beräkna rätt lufthastighet till utrymmena inomhus. RUM 1 RUM 2 RUM RUM 4 RUM 5 RUM 6 En annan innovation som introduceras i systemen tack vare iseries är möjligheten till multiaggregat konfiguration. Det är möjligt att ansluta flera inomhusdelar till en utomhusdel i lämplig storlek för multisplit-konfiguration. På detta sätt är det mycket enkelt att hantera två olika ytor och även öppna. Varje yta hanteras av sin egen dedikerade inomhusdel ansluten med egen universalfjärrkontroll och fungerar som ett digitalt termostat. Den stora fördelen med denna lösning är att den förenklar både installation (inga spjäll eller areatermostat) och styrning (en fjärrkontroll istället för flertalet termostat. 59
