GCAO Series GCAO KÖLDMEDIUM R410A ENDAST KYLA

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "GCAO Series GCAO 7-9-12-15-18-24-30-36-45 KÖLDMEDIUM R410A ENDAST KYLA"

Transkript

1 GCAO Series GCAO KÖLDMEDIUM R410A ENDAST KYLA REV: 1 Augusti 2008

2 Innehåll 1. INLEDNING PRODUKTDATA MÄRKDATA DIMENSIONER LJUDDATA ELDATA ELSCHEMA ELANSLUTNINGAR FLÖDSSCHEMA KÖLDMEDIUM RÖRANSLUTNING VATTENSPARVENTIL OCH HÖGTRYCKSPRESSOSTAT Service Manual - GCAO Revision 01 3

3 1. INTRODUKTION Allmänt Den nya GCAO serien ersätter R407C GCAO. ST (endast kyla) modellerna består av: 1 fas GCAO7 FN ST; GCAO9 FN ST; GCAO12 FN ST; GCAO15 FN ST; GCAO18 FN ST; GCAO24 FN ST; GCAO30 FN ST 3 fas GCAO18 TN ST; GCAO24 TN ST; GCAO30 TN ST; GCAO36 TN ST; GCAO45 TN ST; GCAO kännetecknas av hög effektivitet, tilltalande design, kompakt och låg ljudnivå. Egenskaper R410A Passar de flesta inomhusdelar Högtryckspressostat Vattensparventil Högt COP Enkel installation och service Låg ljudnivå Vattenanslutning till stadsvatten alternativt ett slutet system Köldmedieledning upp till 25 m Kompakt storlek vilket reducerar installationsutrymmet Inomhusdel GCAO passar de flesta av Airwells (Se separat tabell). Kompressordel GCAO kan monteras på golv eller på vägg med hjälp av en konsol. Rostskyddat lackerat hölje med lätt demonterbara paneler. Alla storlekar är förfyllda med köldmedium. Ingående huvudkomponenter: Rotation & Scrollkompressor beroende på storlek av aggregat Ljudisolerat hölje Koaxialkondensor Vattensparventil Flareanslutning Erf start och säkerhetsutrustning Service Manual - GCAO Revision 01 4

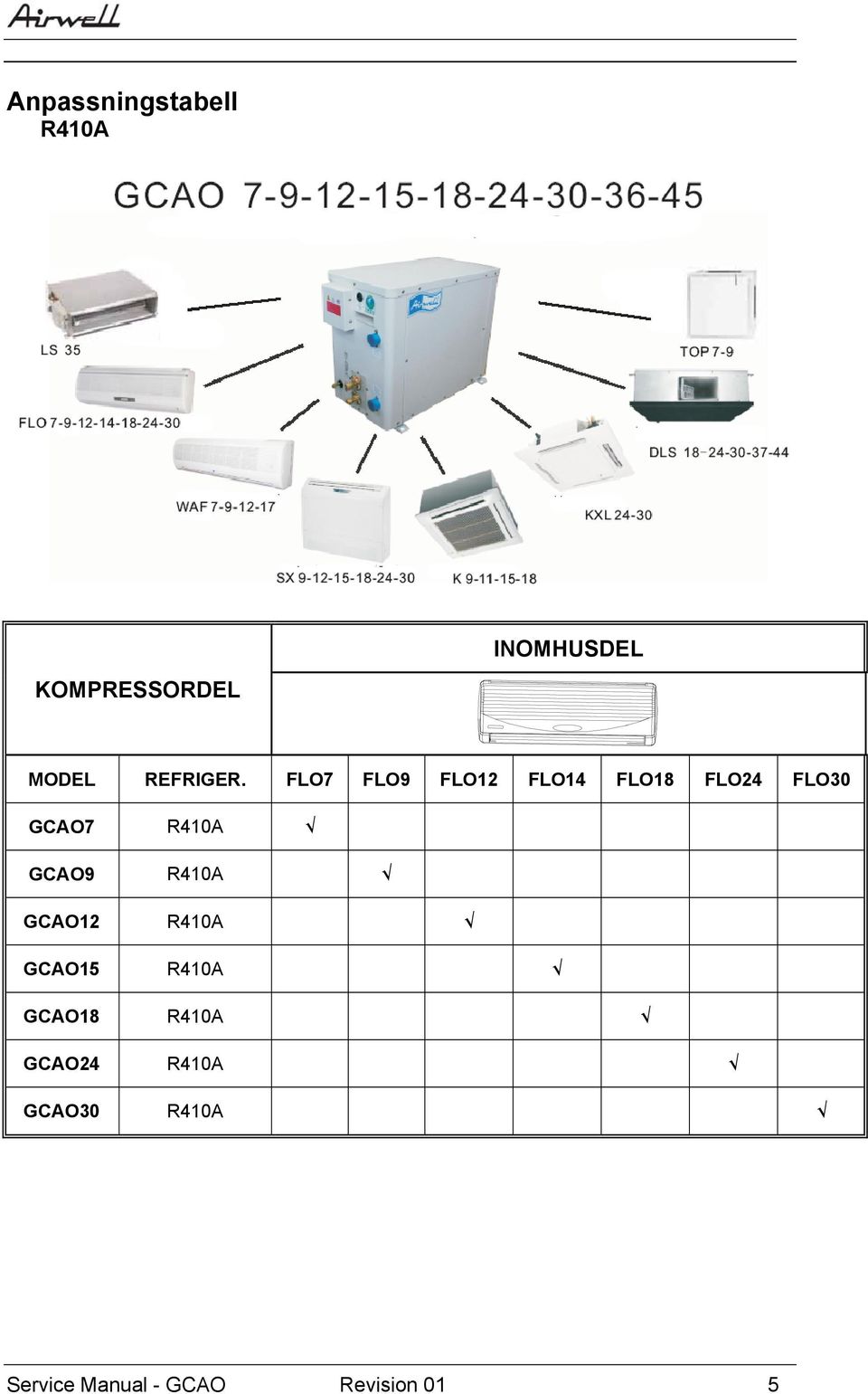

4 Anpassningstabell R410A INOMHUSDEL KOMPRESSORDEL MODEL REFRIGER. FLO7 FLO9 FLO12 FLO14 FLO18 FLO24 FLO30 GCAO7 R410A GCAO9 R410A GCAO12 R410A GCAO15 R410A GCAO18 R410A GCAO24 R410A GCAO30 R410A Service Manual - GCAO Revision 01 5

5 INOMHUSDEL KOMPRESSORDEL MODEL REFRIGER. WAF7 WAF9 WAF12 WAF17 TOP9 TOP12 GCAO7 R410A GCAO9 R410A GCAO12 R410A GCAO18 R410A KOMPRESSORDEL INOMHUSDEL MODEL REFRIGER. SX9 SX12 SX15 SX18 SX24 SX30 BS12 GCAO9 R410A GCAO12 R410A GCAO15 R410A GCAO18 R410A GCAO24 R410A GCAO30 R410A Service Manual - GCAO Revision 01 6

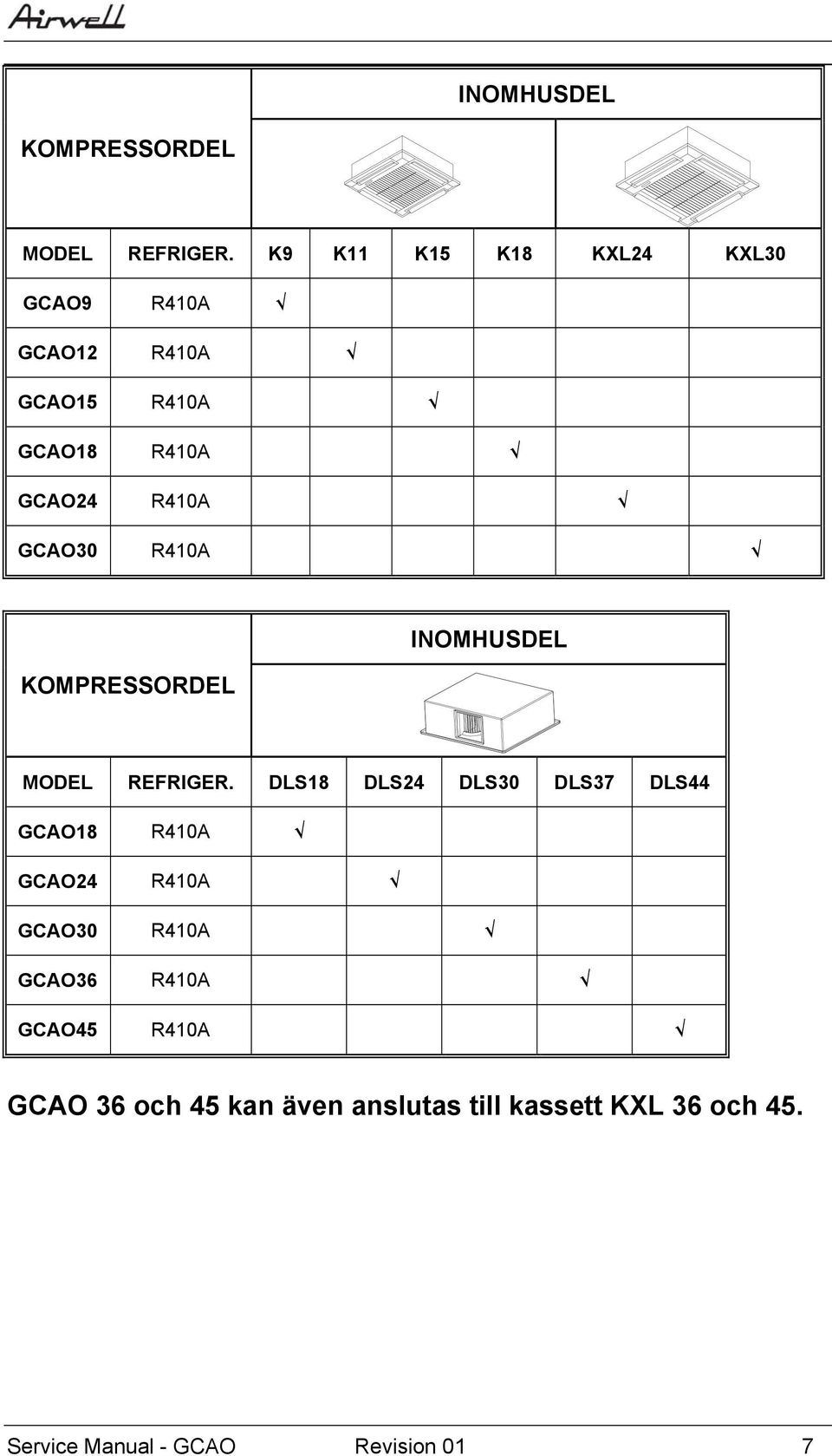

6 INOMHUSDEL KOMPRESSORDEL MODEL REFRIGER. K9 K11 K15 K18 KXL24 KXL30 GCAO9 R410A GCAO12 R410A GCAO15 R410A GCAO18 R410A GCAO24 R410A GCAO30 R410A KOMPRESSORDEL INOMHUSDEL MODEL REFRIGER. DLS18 DLS24 DLS30 DLS37 DLS44 GCAO18 R410A GCAO24 R410A GCAO30 R410A GCAO36 R410A GCAO45 R410A GCAO 36 och 45 kan även anslutas till kassett KXL 36 och 45. Service Manual - GCAO Revision 01 7

7 2. PRODUKTDATA R410A Kompressordel GCAO 7 230V R410 AW Passande inomhusdel FLO 7 WAF 7 Kapacitet (1) Kyla Btu/hr W Effektbehov (1) W COP Driftström A Startström A 15 Elanslutning KOMPRESSORDEL Strypanordning Kompressortyp Tryckvakt Kondensor Vattensparventil 1-fas/50Hz/230V Kapillärrör Rotation, Toshiba PA82X1C-4DZDE Högtryckspressostat Koaxial Danfoss WVFX 10 (R410A) Ljudeffektnivå db(a) 49 Dimensioner B*Dj*H mm 625*360*473 Vikt kg. 40 Emaballage dim B*Dj*H mm. 710*435*560 VATTEN RÖR Vattenflöde Tryckfall Köldmedium Stadsvatten(15 ) l/h 90 Cirk.vatten(30/35 ) l/h 500 Stadsvatten(15 ) kpa 2 Cirk.vatten(30/35 ) kpa 25 R410A Fyllnadsmängd (7.5m) g 530 Rördim. O.D. Ansl mellan inomhusdel och kompressordel Justering av köldmediemängd Vätskeledning tum 1/4" Sugledning tum 3/8" Inomhus- o kompressordel Flare Höjdskillnad m Max. 10m Rörlängd m Max. 10m Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO 7 WAF 7 g + 90g + 0g g/m g/m L<7.5m: -10g/m L>7.5m: +10g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 8

8 Kompressordel GCAO 9 230V R410 AW Passande inomhusdel FLO 9 SX 9 K 9 TOP 9 WAF 9 Kyla Kapacitet (1) Btu/hr W Effektbehov (1) W COP Driftström A Startström A 21.7 Elanslutning Strypanordning Kompressortyp Tryckvakt 1-fas/50Hz/230V Kapillärrör Rotary, Toshiba PA108X1C-4FZDE Högtryckspressostat KOMPRESSORDEL Kondensor Koaxial Vattensparventil Danfoss WVFX 10 (R410A) Ljudeffektnivå db(a) 49 Dimensioner B*Dj*H mm 625*360*473 Vikt kg. 41 Emaballage dim B*Dj*H mm. 710*435*560 VATTEN Vattenflöde Tryckfall Stadsvatten(15 ) l/h 120 Cirk.vatten(30/35 ) l/h 600 Stadsvatten(15 ) kpa 3 Cirk.vatten(30/35 ) kpa 30 Köldmedium R410A Fyllnadsmängd (7.5m) g 490 Rördim. O.D. Vätskeledning tum 1/4" Sugledning tum 3/8" RÖR Ansl mellan inomhusdel och kompressordel Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 16m Justering av köldmediemängd Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO 9 SX 9 K 9 TOP 9 WAF 9 g +60g +100g +150g +10g +0g g/m L<7.5m: -10g/m g/m L>7.5m: +10g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 9

9 Kompressordel GCAO V R410 AW Passande inomhusdel FLO 12 SX 12 K 11 XLF12 BS 12 WAF12 Kyla Kapacitet (1) Btu/hr W Effektbehov (1) W COP Driftström A Startström A 31 Elanslutning Strypanordning Kompressortyp Tryckvakt 1-fas/50Hz/230V Kapillärrör Rotary, Toshiba PA145X2C-4FT Högtryckspressostat KOMPRESSORDEL Kondensor Koaxial Vattensparventil Danfoss WVFX 10 (R410A) Ljudeffektnivå db(a) 49 Dimensioner B*Dj*H mm 625*360*473 Vikt kg. 45 Emaballage dim B*Dj*H mm. 710*435*560 VATTEN Vattenflöde Tryckfall Stadsvatten(15 ) l/h 160 Cirk.vatten(30/35 ) l/h 850 Stadsvatten(15 ) kpa 4 Cirk.vatten(30/35 ) kpa 40 Köldmedium R410A Fyllnadsmängd (7.5m) g 570 Rördim. O.D. Vätskeledning tum 1/4" Sugledning tum 3/8" RÖR Ansl mellan inomhusdel och kompressordel Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 25m Justering av köldmediemängd Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO12 SX12 K11 TOP12 LS35 WAF12 g +60g +80g +80g +0g +60g +0g g/m L<7.5m: -15g/m g/m L>7.5m: +15g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 10

10 Kompressordel GCAO V R410 AW Passande inomhusdel FLO 14 SX 15 K 15 Kyla Kapacitet (1) Btu/hr W Effektbehov (1) W COP Driftström A Startström A 33 Elanslutning Strypanordning Kompressortyp Tryckvakt 1-fas/50Hz/230V Kapillärrör Rotary, Mitsubishi RN165VHSMT Högtryckspressostat KOMPRESSORDEL Kondensor Koaxial Vattensparventil Danfoss WVFX 10 (R410A) Ljudeffektnivå db(a) 49 Dimensioner W*D*H mm 625*360*473 Vikt kg. 46 Emaballage dim W*D*H mm. 710*435*560 VATTEN Vattenflöde Tryckfall Stadsvatten(15 ) l/h 190 Cirk.vatten(30/35 ) l/h 1000 Stadsvatten(15 ) kpa 5 Cirk.vatten(30/35 ) kpa 50 Köldmedium R410A Fyllnadsmängd (7.5m) g 660 Rördim. O.D. Vätskeledning tum 1/4" Sugledning tum 1/2" RÖR Ansl mellan inomhusdel och kompressordel Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 25m Justering av köldmediemängd Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO 14 SX 15 K 15 g + 0g + 50g + 100g g/m L<7.5m: -15g/m g/m L>7.5m: +15g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 11

11 Kompressordel GCAO V R410 AW Passande inomhusdel FLO 18 SX 18 K 18 DLS 18 WAF 17 Kyla Kapacitet (1) Btu/hr W Effektbehov (1) W COP Driftström A 2,6 2,6 2,6 2,6 2,6 Elanslutning Strypanordning 3-fas/50Hz/400V Kapillärrör Tryckvakt Högtryckspressostat KOMPRESSORDEL Kondensor Koaxial Vattensparventil Danfoss WVFX 15 (R410A) Ljudeffektnivå db(a) 51 Dimensioner W*D*H mm 625*360*473 Vikt kg. 50 Emaballage dim W*D*H mm. 710*435*560 VATTEN Vattenflöde Tryckfall Stadsvatten(15 ) l/h 250 Cirk.vatten(30/35 ) l/h 1250 Stadsvatten(15 ) kpa 12 Cirk.vatten(30/35 ) kpa 90 Köldmedium R410A Fyllnadsmängd (7.5m) g 730 RÖR Rördim. O.D. Ansl mellan inomhusdel och kompressordel Vätskeledning tum 1/4" Sugledning tum 1/2" Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 25m Justering av köldmediemängd Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO 18 SX 18 K 18 DLS 18 WAF 17 g + 130g + 110g +60g + 200g + 0g g/m L<7.5m: -18g/m g/m L>7.5m: +18g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 12

12 Kompressordel GCAO V R410 AW Passande inomhusdel FLO 24 SX 24 KXL 24 DLS 24 Kyla Kapacitet (1) Btu/hr W Effektbehov (1) W COP Driftström A 3,2 3,2 3,2 3,2 Elanslutning Strypanordning 3-fas/50Hz/400V Kapillärrör Tryckvakt Högtryckspressostat KOMPRESSORDEL Kondensor Koaxial Vattensparventil Danfoss WVFX 15 (R410A) Ljudeffektnivå db(a) 53 Dimensioner W*D*H mm 625*360*473 Vikt kg. 56 Emaballage dim W*D*H mm. 710*435*560 VATTEN Vattenflöde Tryckfall Stadsvatten(15 ) l/h 320 Cirk.vatten(30/35 ) l/h 1550 Stadsvatten(15 ) kpa 15 Cirk.vatten(30/35 ) kpa 130 Köldmedium R410A Fyllnadsmängd (7.5m) g 1160 RÖR Rördim. O.D. Ansl mellan inomhusdel och kompressordel Vätskeledning tum 3/8" Sugledning tum 5/8" Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 25m Justering av köldmediemängd Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO 24 SX 24 KXL 24 DLS 24 g + 0g + 140g + 0g + 160g g/m L<7.5m: -30g/m g/m L>7.5m: +30g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 13

13 Kompressordel GCAO V R410 AW Passande inomhusdel FLO 30 SX 30 KXL 30 DLS 30 Kyla Kapacitet (1) Btu/hr W Effektbehov (1) W COP Driftström A 4,5 4,5 4,5 4,5 Elanslutning Strypanordning 3-fas/50Hz/400V Kapillärrör Tryckvakt Högtryckspressostat KOMPRESSORDEL Kondensor Koaxial Vattensparventil Danfoss WVFX 20 (R410A) Ljudeffektnivå db(a) 55 Dimensioner W*D*H mm 660*410*535 Vikt kg. 64 Emaballage dim W*D*H mm. 750*485*625 VATTEN Vattenflöde Tryckfall Stadsvatten(15 ) l/h 360 Cirk.vatten(30/35 ) l/h 1900 Stadsvatten(15 ) kpa 10 Cirk.vatten(30/35 ) kpa 70 Köldmedium R410A Fyllnadsmängd (7.5m) g 1350 Rördim. O.D. Vätskeledning tum 3/8" Sugledning tum 5/8" RÖR Ansl mellan inomhusdel och kompressordel Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 25m Justering av köldmediemängd Beroende på typ av inomhusdel Beroende på rörlängd I.D.U. FLO 30 SX 30 KXL 30 DLS 30 g + 0g + 150g + 0g + 100g g/m L<7.5m: -20g/m g/m L>7.5m: +20g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 14

14 Kompressordel GCAO 36T 400V R410 AW GCAO 45T 400V R410 AW Kyla Kyla Passande inomhusdel DLS 37 DLS 44 Kapacitet (1) Btu/hr W Effektbehov (1) W E.E.R(Cooling) / COP(Heating) W/W Driftström A Startström A Elanslutning Strypanordning Kompressortyp 3-fas/50Hz/400V Kapillärrör Scroll Kompressormodell Sanyo C-SBN303H8D Sanyo C-SBN353H8D KOMPRESSORDEL VATTEN Tryckvakt Högtryckspressostat Kondensor Koaxial Vattensparventil Danfoss WVFX 20 (R410A) Ljudeffektnivå db(a) Dimensioner W*D*H mm 660*410*535 Vikt kg Emaballage dim W*D*H mm. 750*485*625 RÖR Vattenflöde Tryckfall Stadsvatten(15 ) l/h Cirk.vatten(30/35 ) l/h Stadsvatten(15 ) kpa Cirk.vatten(30/35 ) kpa Köldmedium R410A R410A Fyllnadsmängd (7.5m) g Rördim. O.D. Ansl mellan inomhusdel och kompressordel Justering av köldmediemängd Vätskeledning tum 3/8" Sugledning tum 3/4" Inomhus- o kompressordel Flare Höjdskillnad m Max. 15m Rörlängd m Max. 25m Beroende på typ av inomhusdel g/m g/m L<7.5m: -25g/m L>7.5m: +25g/m (1) Värden enligt ISO 5151 och ISO och EN Service Manual - GCAO Revision 01 15

15 3. ARBETSOMRÅDE Förhållanden enligt ISO Kyla: Luft: Inomhus: 27 DB 19 WB Vattensidan: Inlopp: 30 Utlopp: Max/mingränser GCAO R410A: Minimum Maximum Luft T DB ( ) Vatten T we ( ) Spänning 1 PH V 3 PH V Service Manual - GCAO Revision 01 16

16 4. DIMENSIONER (Dimensioner i mm) L L W W W W W H H H H H Service Manual - GCAO Revision 01 17

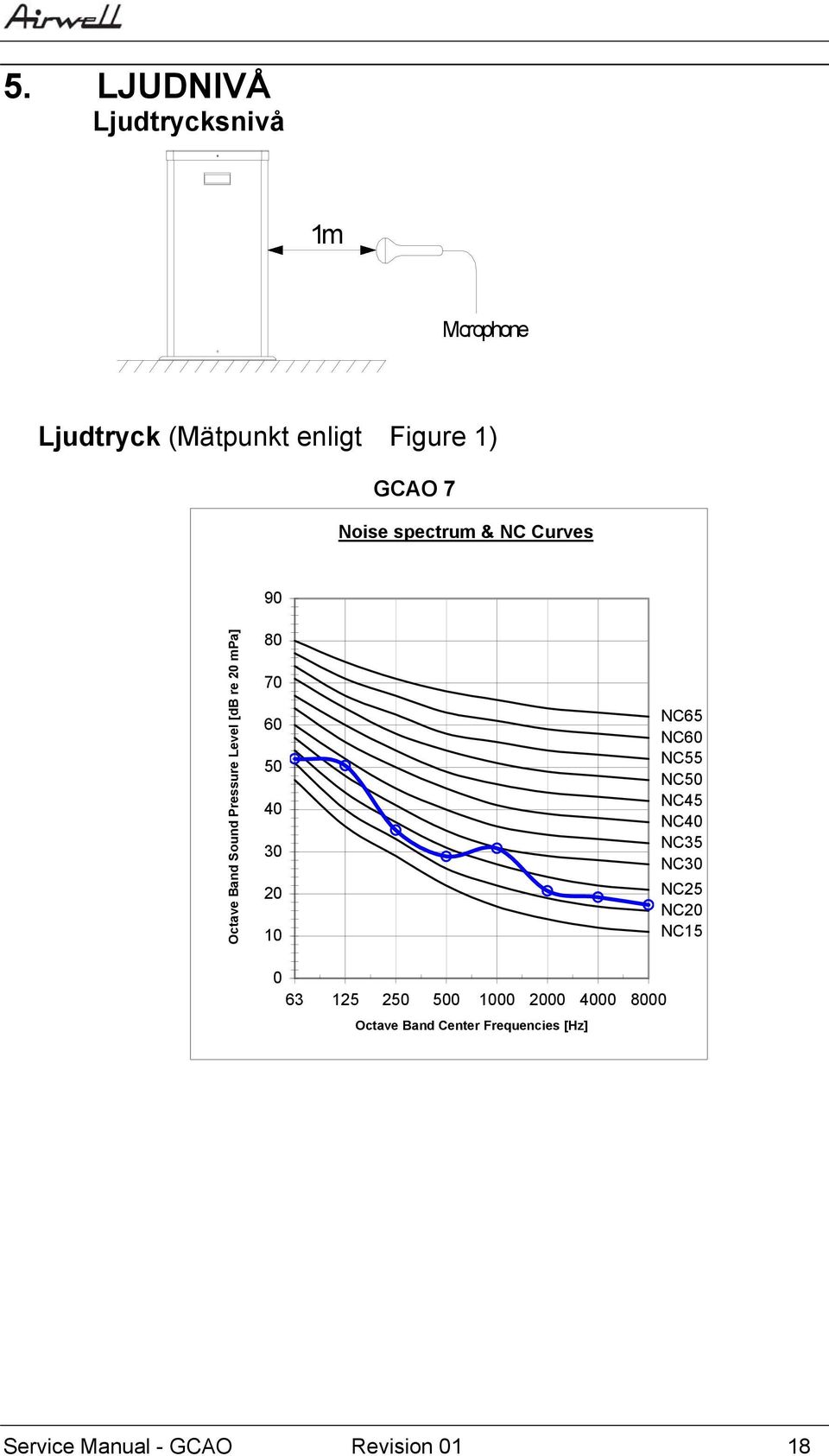

17 5. LJUDNIVÅ Ljudtrycksnivå 1m Microphone Ljudtryck (Mätpunkt enligt Figure 1) GCAO 7 Noise spectrum & NC Curves 90 Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] Service Manual - GCAO Revision 01 18

18 GCAO9 Noise spectrum & NC Curves Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] GCAO12 Noise spectrum & NC Curves 90 Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] Service Manual - GCAO Revision 01 19

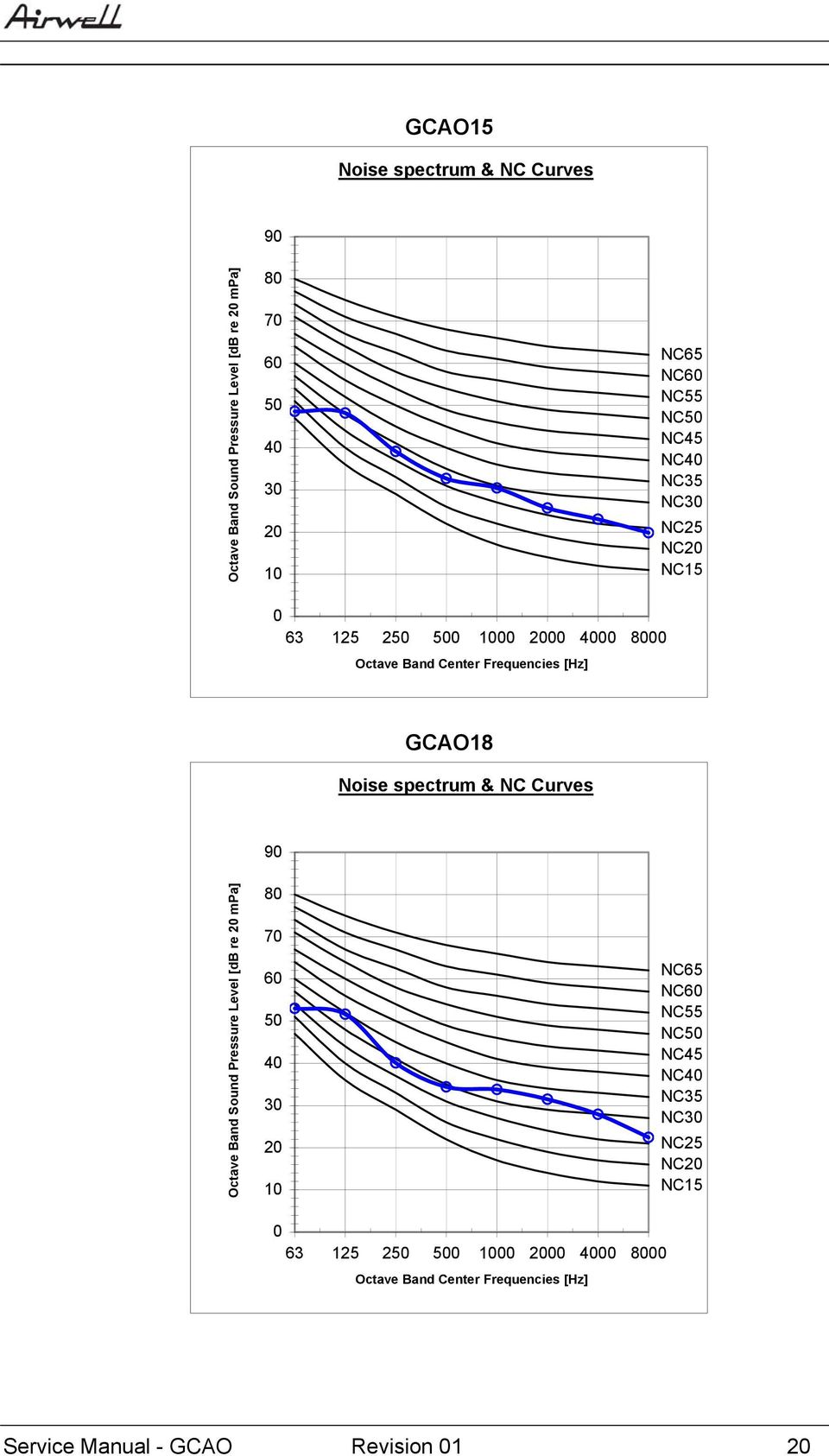

19 GCAO15 Noise spectrum & NC Curves Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] GCAO18 Noise spectrum & NC Curves 90 Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] Service Manual - GCAO Revision 01 20

20 GCAO24 Noise spectrum & NC Curves Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] GCAO30 Noise spectrum & NC Curves 90 Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] Service Manual - GCAO Revision 01 21

21 GCAO36 Noise spectrum & NC Curves Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] GCAO45 Noise spectrum & NC Curves 90 Octave Band Sound Pressure Level [db re 20 mpa] NC65 NC60 NC55 NC50 NC45 NC40 NC35 NC30 NC25 NC20 NC Octave Band Center Frequencies [Hz] Service Manual - GCAO Revision 01 22

22 6. EL DATA MODEL GCAO 7 GCAO 9 GCAO 12 GCAO 15 GCAO 18 Elansl Indoor Indoor Indoor Indoor Indoor 1PH-230V-50Hz 1PH-230V-50Hz 1PH-230V-50Hz 1PH-230V-50Hz 3PH-400V-50Hz Max ström, A Arbetsbrytare, A Matarkabelarea antal. X area i mm² Kabel mellan inom o utomhusdel antal. X area i mm² 3 G G G G G G G G G G 1.5 MODEL GCAO 24 GCAO 30 GCAO 36 GCAO 45 Elansl Outdoor Outdoor Outdoor Outdoor 3PH-400V-50Hz 3PH-400V-50Hz 3PH-400V-50Hz 3PH-400V-50Hz Max ström, A Arbetsbrytare, A Matarkabelarea antal. X area i mm² Kabel mellan inom o utomhusdel antal. X area i mm² 5 G G G G G G G G 1.5 NOTE All yttre elanslutning och avsäkring måste vara utförda enligt lokala föreskrifter. Service Manual - GCAO Revision 01 23

23 7. WIRING DIAGRAMS GCAO 7, 9,12, 15 BU BN RD GNYE CM HP R C X Blå Brun Röd Grön/Gul Kompressor Högtryckspressostat Relä Kondensator Plint Service Manual - GCAO Revision 01 24

24 GCAO 18, 24, 30, 36, 45 YE Gul CM Kompressor BK Svart HP Högtryckspressostat BU Blå R1 Relä BN Brun R Vevhusvärmare RD Röd X Plint GNYE Grön/Gul PHPR Fasfelsskydd KM Kontaktor Service Manual - GCAO Revision 01 25

25 8. YTTRE FÖRBINDNINGSSCHEMA 1-fasaggregat Utomhusdel Inomhusdel Utomhusdel Inomhusdel Service Manual - GCAO Revision 01 26

26 Utomhusdel Inomhusdel Utomhusdel Inomhusdel Utomhusdel Inomhusdel Service Manual - GCAO Revision 01 27

27 Utomhusdel Inomhusdel Utomhusdel Inomhusdel Utomhusdel Inomhusdel Service Manual - GCAO Revision 01 28

28 Utomhusdel Inomhusdel Utomhusdel Inomhusdel Utomhusdel Inomhusdel Service Manual - GCAO Revision 01 29

29 3-fasaggregat GCAO 18, 24, 30, 36 och 45 Utomhusdel Inomhusdel Service Manual - GCAO Revision 01 30

30 I N D O O R U N I T V a l v e s P r e s s u r e s e n s o r e x c h a n g e r T u b e i n t u b e W a t e r - r e g u l a t i n g v a l v e W a t e 9. KÖLDMEDIESCHEMA GCAO 7, 9, 12, 15, 18, 24,30 OUTDOOR UTOMHUSDEL UNIT HP Pressostat INOMHUSDEL Compressor Flared connection Capillary GCAO36, 45 OUTDOOR UTOMHUSDEL UNIT HP Pressostat Pressure sensor INOMHUSDEL INDOOR UNIT Flared connection Valves Compressor Subcooling Assembly (1) Tube in tube exchanger Water loop Capillary (1) Underkyning bestående av vätskeavskiljare och receiver. Water-regulating valve Service Manual - GCAO Revision 01 31

31 10. RÖRANSLUTNING A Sugledning B Vätskeledning C Flaremutter D Isolering (6 mm) E Isoleringshylsa Om den vertikala inloppsledningen (suggas) är längre än 8 m och kompressorn är placerad högre än förångardelen, är det viktigt att installera en oljeficka var 3:dje meter. Sugledning Vätskeledning Inomhusdel Service Manual - GCAO Revision 01 32

32 11. Vattensparventil En mekanisk ventil på GCAO kontrollerar högtrycket. Ratt för justering av tryck. Mindre flöde=vrid ratten motsols Vatteninlopp Vattenutlopp Köldmediesida TYPE WVFX10 WVFX15 WVFX20 ITEM GCAO GCAO18-24 GCAO Service Manual - GCAO Revision 01 33

33 Inställning Vattensparventilen ändrar vattenflödet när trycket förändras. Ventilen har ett begränsat arbetsområde. Service Manual - GCAO Revision 01 34

34 Service Ventilen öppnar inte förräns aggregatet har startat. För att öppna ventilen se nedan. Anm: Innan något arbete på aggregatet utförs se till att spänningen är frånslagen, och att det inte finns någon möjlighet att starta aggregatet oavsiktligt. Service Manual - GCAO Revision 01 35

35 11.2 Högtryckspressostat Högtryckspressostaten löser vid 37Pa. Pressostaten måste återställas manuellt. Återställning av högtryckspressostat Service Manual - GCAO Revision 01 36
