INSTALLATION MANUAL. Luftkonditionering. CAC Kassett 1-väg. (Kyla och Värme) SH EAV D99318R0 1/13

Transkript

1 INSTALLATION MANUAL CAC Kassett 1-väg SH EAV Luftkonditionering (Kyla och Värme) D99318R0 1/13

2 Innehåll Installation inomhusdel...3,4,5 Kvävgasfylld...5 Installation dränering...6,7 Elanslutning...8 Felsökning display...9,10 Felsökning trådbunden fjärrkontroll...11, D99318R0 2/13

3 Space requirements for indoor D99318R0 3/13

4 Installation av inomhusdel (fortsättning) Ritning Unit : mm Dränering Nr. Namn Beskrivning 1 Vätskeledning ø Sugledning ø Dränering OD 29, ID 25 4 Elanslutning - 5 Tilluft - 6 Frånluftsgaller - Dimension Vikt Dimension och vikt Inomhusdel 970x135x410 Storlek Panel mm 1180x25x460 Utomhusdel 790x548x285 Inomhusdel+Panel 13 kg Utomhusdel D99318R0 4/13

5 Installation inomhusdel (fortsättning) 1 Placera mallen för kassetten där aggregatet skall installeras och märk ut var hålen skall göras. Note Innan hålen borras bör en kontrollmätning göras så att markeringen stämmer med angivna dimensioner enligt ritning (se föreg sida). Betong 2 Beroende på typ av tak montera erf upphängningsanordning enl bif exempel eller likvärdigt. Upphängningsbult(M8) Sido vy Mutter Ceiling support 15mm Inlopp 15mm Utlopp Innertak Gummi Mutter Upphängnings- Kvävgasfylld Inomhusdelen levereras från fabrik skyddsfylld med kvävgas. Ansl vätskeledning. Ansl sugledning D99318R0 5/13

6 Installation av dränering Var noga med att kontrollera att dräneringen blir rätt utförd och att kondensatet dräneras ur aggregatet. Flexibel slang Drän.rör 1 I aggregatet ingår ett anslutningsrör för anslutning till ett PVC-rör (ingår ej) med en utv diam av ø32mm. Kontrollera att anslutningsslangen ej läcker. 2 Anslut röret till dräneringsanslutningen. Kontrollera att dräneringsanslutningen är försedd med en o-ring. 3 Gör rördragningen så kort som möjligt. Se till att röret lutar från aggregatet. Dräneringsansl. 4 Isolera och fixera röret enligt bild. Isolering Isolering Isolering Inomhusdel Band(Ingår ej) Dränerings ansl Flexibel slang Band Lim Band Dräneringsrör Kontrollera att aggregatet är i våg med undertaket. Installera en luftning enl nedan. Luftning Undertak Dräneringen får ej dras uppåt då detta orsakar att dränaget rinner tillbaka och kan orsaka läckage. Om det är nödvändigta att öka höjden på dräneringen, gör detta inom 300 mm från dräneringsanslutningen enl nedan. Max höjd 550 mm, om högre kan detta orsaka läckage. 300mm eller mindre 20mm el mer 1/100 el mer Undertak Dräneringsröret skall ej belasta aggregatet utan förses med egen upphängning. 550mm el mindre 1~1.5m Undertak 1/100 el mer Undertak D99318R0 6/13

7 Installation av dränering (fortsättning) ANM:Om en gemensam dränering skall göras, se nedanstående. Luftning 100mm el mer 1/100 el mer lutning Test av dränering Testa dräneringen efter att installatinonen är klar. 1 Tag bort panelen. Luftutlopp 2 Häll i vatten i kondensvattentråget (vit frigolit) enligt figur. 3 Kontrollera att vattnet rinner ut genom kondensledningens utlopp Obs! kondensvattenpumpen fungerar endast i kylläge. 4 Sätt tillbaka panelen D99318R0 7/13

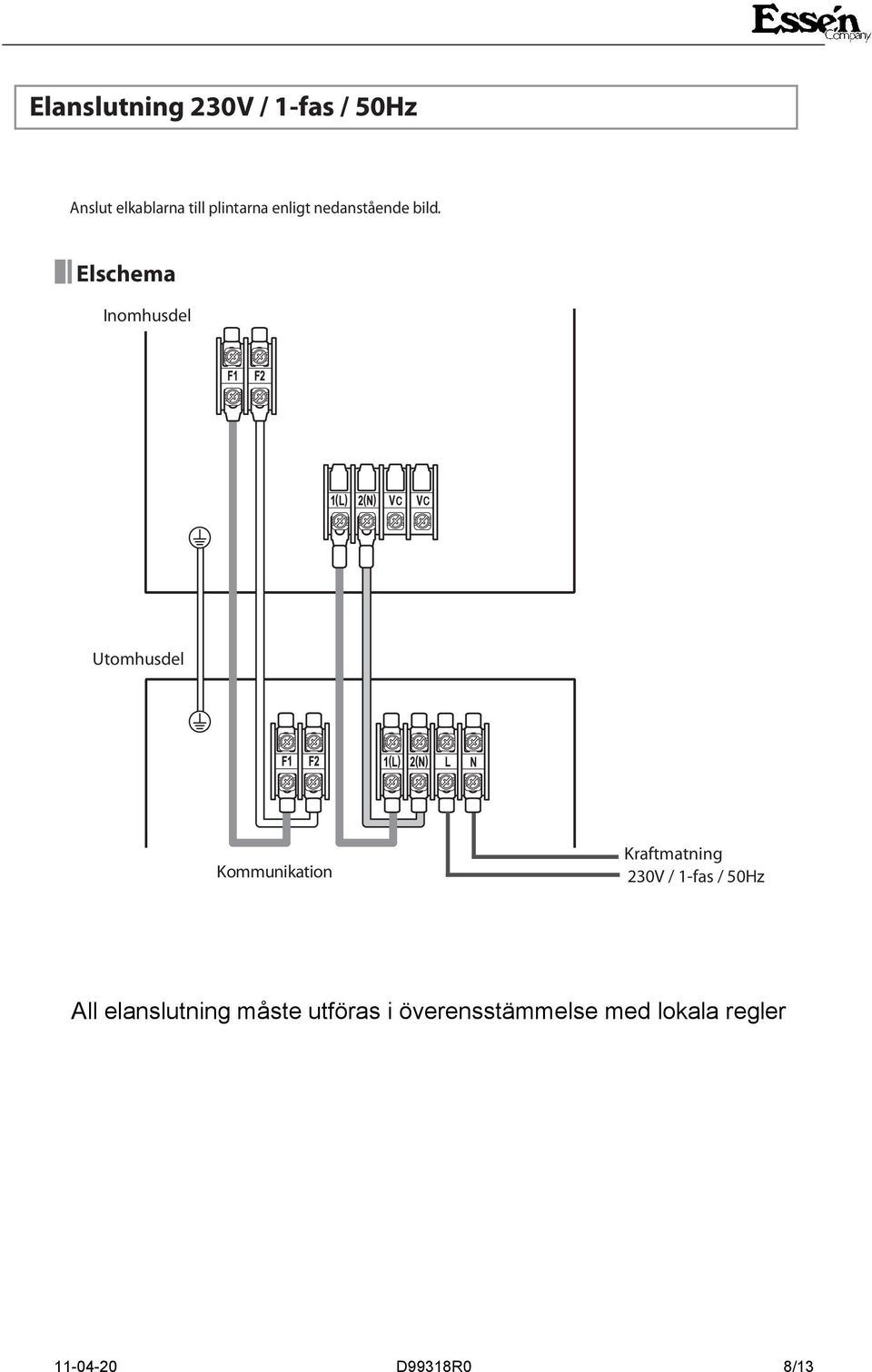

8 Elanslutning 230V / 1-fas / 50Hz Anslut elkablarna till plintarna enligt nedanstående bild. Elschema Inomhusdel Utomhusdel Kommunikation Kraftmatning 230V / 1-fas / 50Hz All elanslutning måste utföras i överensstämmelse med lokala regler D99318R0 8/13

9 Felsökning display Felindikering Om ett fel uppstår under drift, kommer en eller fler LED-lampor att blinka och aggregatet stannar. LED Display inomhusdel Felindikering LED lampor Anmärkning Återställning kraftmatning X X X Sensor inomhusdel felaktig X X X Sensor värmeväxlare inomhusdel felaktig X X Fel på fläktmotor: (I drift under 450RPM i 15 sekunder) X X X Bekräfta ansl av CN73 och CN44 Fel på temperatursensor utomhusdel Fel på temperatursensor kondensor Fel på temperatursensor hetgasledning X X Kommunikationsfel från utomhusfel X X Till Blinka X Från D99318R0 9/13

10 Felsökning display (fortsättning) LED Display Felindikering LED lampor Anmärkning Visar självdiagnosfel 1. Sluten EEV* fel 2. Öppen EEV fel 3. Köldmedieläckage 2:a gången 4. Hög kondenseringstemperatur 2:a gången 5. Hög hetgastemperatur 2:a gången X X 6. Kompressorstopp pga frysning 6:e gången Hög kondensvattennivå X X Fel inställning av switchar X X Kontrollera inställning (DIP S/W) EEPROM fel X Kontrollera anslutning EEPROM tillva fel Reset tillval Till Blinka X Från * EEV = Elektronisk expansionsventil D99318R0 10/13

11 Felsökning trådbunden fjärrkontroll Trådlös fjärrkontroll Om ett fel uppäcks visas i fjärrkontrollens display. Om man vill avläsa ev felkoder, tryck på Testknappen. Utomhusdel Display Förklaring Anmärkning Indoor unit Communication Error Indoor/Outdoor unit Communication Time Out Error 60 Packet Over data Communication Error Indoor unit is not connected Communication Error between Outdoor Main and Inverter Micom (Occurred after 1 minute detection in Main and Inverter) Indoor Temp. Sensor (Open/Short Error) Indoor Unit Eva in Sensor (Open/Short Error) Indoor Sensor Error Indoor Unit Eva in Sensor Separation Outdoor Temp. Sensor Error (Open/Short Error) COND Temp. Sensor Error (Open/Short Error) Inverter Compressor Discharge Temp. sensor Error (Open/Short Error) Power cable miss connection error Outdoor Sensor Error Indoor Float S/W 2 nd Detection Outdoor unit - indoor unit communication wire miss connection (Connected to Power terminal) Outdoor unit refrigerant Full leakage (Gas leak) Self Diagnosis Error Outdoor Fan 1 Error Outdoor Fan 2 Error Discharge over temperature [Inverter] Compressor starting error Primary Current Over Trip error [Inverter] DC PEAK error(o.c) [Inverter] Compressor Rotation error [Inverter] Current Sensor error Outdoor Unit Protection Control Error [Inverter] DC LINK Sensor error [Inverter] EEPROM Read/Write Error [Inverter] Heatsink temperature over Error Outdoor unit Capacity Setup option error Communication error between Indoor unit and wired remote control Communication error between Master and Slave wired remote control COM1/COM2 Cross-installed error Wired Remote Control Error Error of setting option for wired remote control COM D99318R0 11/13

12 Felsökning trådbunden fjärrkontroll (fortsättning) Inomhusdel Display Förklaring Indoor unit communication reception error Communication error between the outdoor and indoor unit Indoor unit temperature sensor (Short/Open) Indoor unit Eva In sensor (Short/Open) Indoor unit Eva Out sensor (Short/Open) Indoor unit Eva In sensor secession Indoor unit Eva Out sensor secession Indoor Eva In and Out sensor secession error Secondary(Electronic)heater sensor 1 error Secondary(Electronic)heater sensor 2 error Secondary(Electronic)heater sensor 3 error Indoor Float S/W 2 nd Detection Indoor fan error Mixed operation error EEPROM error EEPROM option setting error Error regarding special sales taxes Electronic heater discharge temperature protection error Electronic heater windless error Indoor unit number setting error(the outdoor unit informs the error) D99318R0 12/13

13 D99318R0 13/13
