1 VENTILATIONSINTERFACE PUDCA0 Förenklad manual PUDCA0

2 Installationsanvisningar Att tänka på Viktigt att tänka på! Tänk på att följa dom krav på specifikationer som krävs för att värmepumpen ska kunna arbeta under korrekta förhållanden. Tänk på att ventilationsaggregatet måste leverera den luftmängd Som specifikationerna föreslår. Vid kapacitetsreglering via en extern 0-10V-signal. Tänk på att ställa in trögheten av regulatorn så att utedelen hinner reglera trycket så effektivt som möjligt. För snabba ändringar av regulatorn kommer att medföra att utedelen Inte jobbar på ett optimalt sätt. Detta kan också skada utedelen. Arbetsområde/Temperaturområde på luften som ska behandlas Kyla: 5-40 C Värme: Över 5 C

3 Installationsanvisningar Flödesbild standardlösning Enheter och komponenter Nummer Namn Anmärkning 1. Ventilationsaggregat Nödvändig enhet 2. LG Standard Inverter Utedel LG DC Inverter CAC 3. Ventilationsinterface PUDCA0 PUDCA0 4. DUC/DDC Cental kontroll/överstyrning 5. Köldmedierör Installationsmaterial Anslutningar 6. Anslutning PUDCA0 och Utedel Strömförsörjning och kommunikation 7. Rörsensorer Följer med PUDCA0. 2st.5Kohm pipe in/out 8. Luftsensor Följer med PUDCA0. 1st.10 Kohm returluftsensor 9. Trådbunden fjärrkontroll Tillbehör 10. PI485(PMNFP14A0/PMNFP14A1) Nödvändigt tillbehör 11. Signal Fläktsignal Avfrostning/Värme/Kyla Termostat on/off

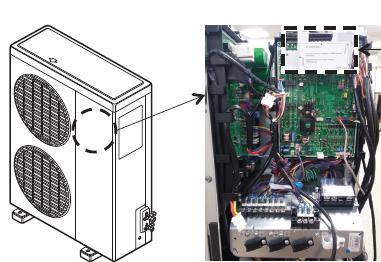

4 Montering av PI485 kommunikationskretskort utedel. Installera det nödvändiga PI485-kretskortet i utedelen. Fäst PI485-kretskort på avsedd plats 1 2 Koppla samman kretskorten enligt följande. 1 Använd den bifogade kabeln för spänning Av PI485-kretskortet 2 Koppla ihop den medföljande kabeln kallad single/multi mellan anslutningar CN_OUT(PI485) Och CN1_WH.

5 Montering av PI485 kommunikationskretskort utedel. Installera det nödvändiga PI485-kretskortet i utedelen. PUDCA0 PI485 Anslut PI485-kretskortet med ventilations- Interface genom en 2-ledad Kommunikationskabel. BusA(PI485) kopplas samman med 21(PUDCA0) BusB(PI485) kopplas samman med 22(PUDCA0) Inställning av PI485 Ställ mikrobrytare/dipswitch 1 och 4 i ON. Resten ska stå i OFF.

6 Värmeväxlare Val av kapacitet för värmeväxlare Sätt i det medföljande kapacitets-kretskortet som motsvarar värmeväxlarens specifikationer. Kretskort för val av kapacitet Kapacitet Standardvolym VVX(103xm3) Maximal kapacitet VVX(kW) Luftflöde(CMM) EBR k 2,2 3,5 9~10 EBR k 2,4 5 13~16,5 EBR k 2,6 7,1 14~18 EBR k 2,9 8 20~26,5 EBR k 3, ,5~32 EBR k 3,4 12,5 28~36 EBR k ~40 EBR k 4, ~50 EBR k 5, ~70 EBR k 5, ~80.

7 Sensorer Anslutning mellan utedel och Ventilationsinterface PUDCA0 Ventilationsinterface PUDCA0 PI485 monterat i utedel Kraftmatning/kommunikation Ventilationsinterface PUDCA0 Kraftmatning utedel

8 Digitala ingångar/utgångar. Analoga Ingångar Anslutning av sensorer och signalkabel Room Luftsensor (10Kohm) Kapacitetsreglerande 0-10V-signal Pipe In (5Kohm) PI485 monterat i utedel Pipe Out (5Kohm).

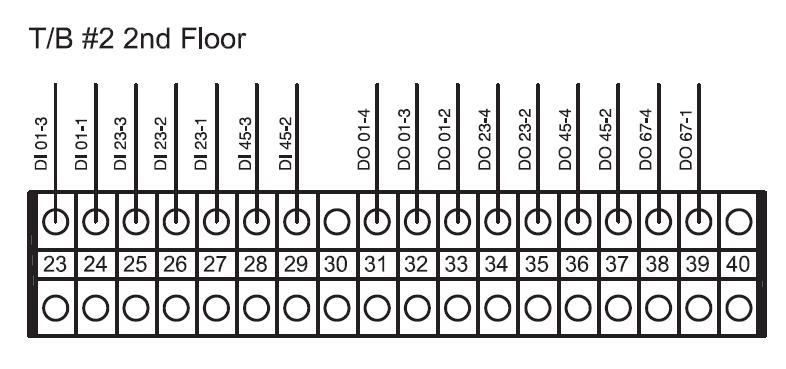

9 Digitala ingångar/utgångar. Analoga Ingångar Inkoppling av styrsignaler Digitala ingångar (Non-Voltage) Digitala utgångar (Non-Voltage) IDU AV (Open) IDU PÅ (Short) IDU PÅ (Open) IDU AV (Short) Ej larm (Open) Larm (Short) Driftstyp Fläktläge (25-27 Open) Kyla eller värme (25-27 Short) Kylläge (26-27 Open) Värmeläge (26-27 Short) Comp AV (Open) Comp PÅ (Short) Luftflöde Låg fläkt (All Open) Medel fläkt (29-30 Short) Hög fläkt (29-31 Short))

10 Fjärrkontroll Trådbunden fjärrkontroll.

11 Kompletterande fyllnad av köldmedium Kalkylering av efterfyllning av köldmedium För att räkna ut hur mycket extra köldmedium systemet kräver Följ anvisningarna nedan. 0, *DX-batteriets volym(i CM3)+Längd vätskerör*värdet För det aktuella vätskeröret(dimensionen) enligt tabellen nedan *Exempel En DX-VVX har en Volym av 10,6 L enligt specifikationen Vätskeröret är 12 meter och har dimensionen 9,52mm (3/8 ) Detta ger oss 0, *10600(volym i cm3)+12(m)*0,061(värdet från tabell nedan) Summan av detta ger oss: 3,845 Kg R410A extrafyllning.

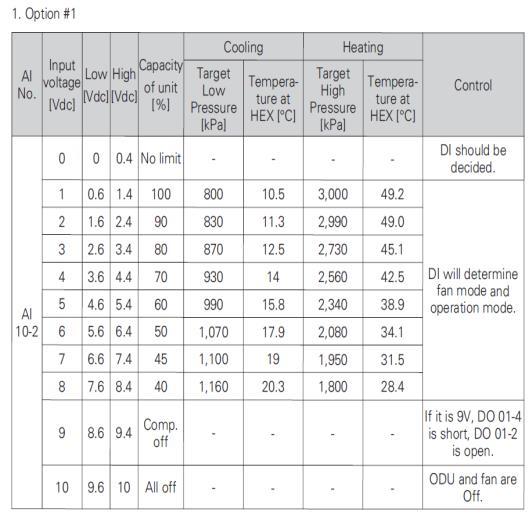

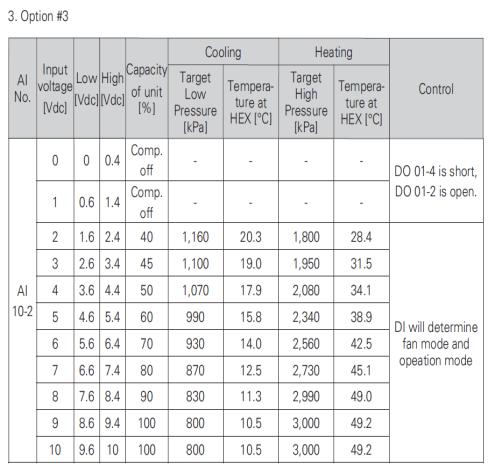

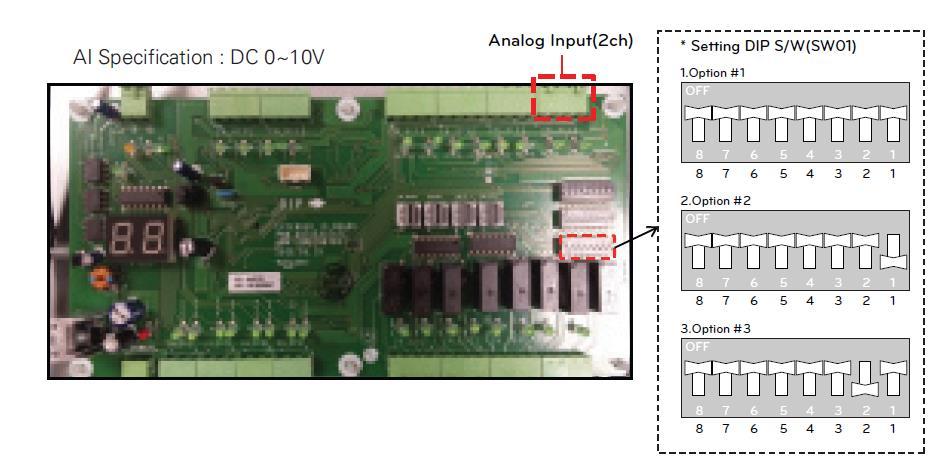

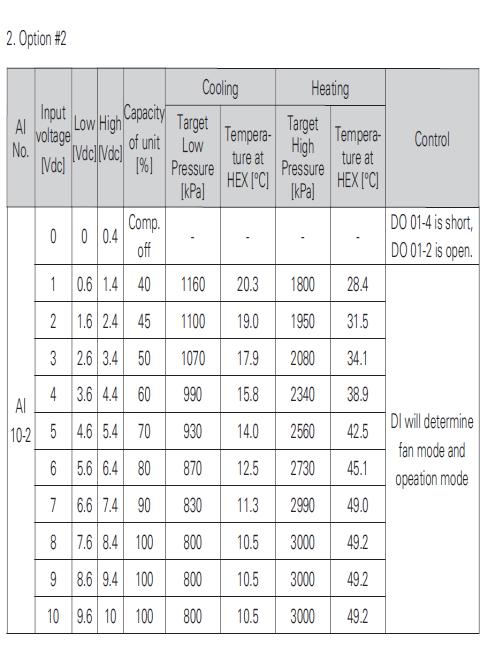

12 Val av profil för kapacitetsreglering via 0-10V-signal Ställ in villkor för kapacitetsregleringen. Ställ in profil för kapacitetsregleringen via ventilationsinterfacets mikrobrytare/dip-switchar Val av profil för den kapacitetsreglerande signalen Profil 1 Profil 2 Profil 3

13 Installationsanvisningar Anteckningar
