Tyristoraggregat ECS SEMI A

Storlek: px
Starta visningen från sidan:

Download "Tyristoraggregat ECS SEMI 40-160A"

Transkript

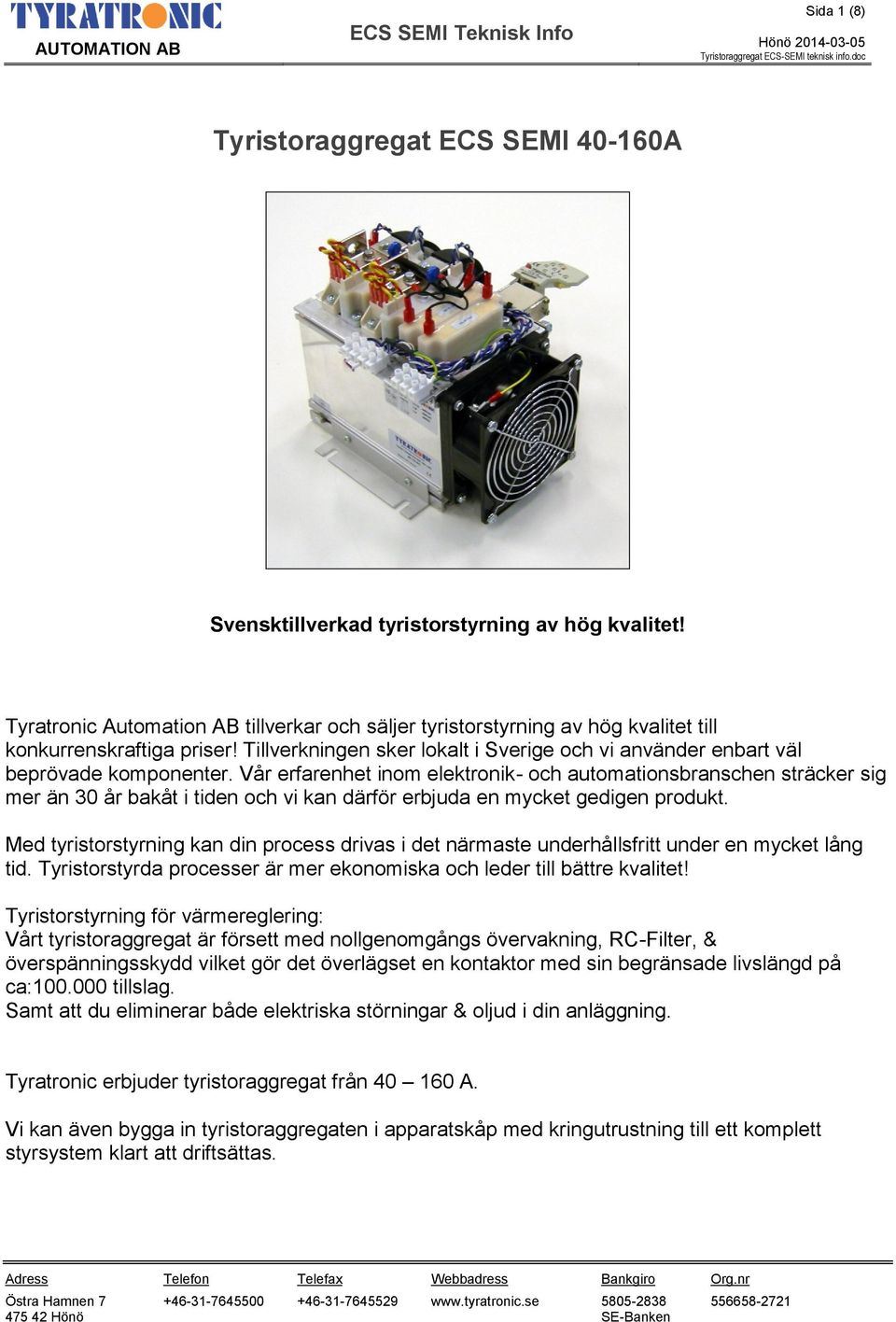

1 Sida 1 (8) Tyristoraggregat ECS SEMI A Svensktillverkad tyristorstyrning av hög kvalitet! Tyratronic Automation AB tillverkar och säljer tyristorstyrning av hög kvalitet till konkurrenskraftiga priser! Tillverkningen sker lokalt i Sverige och vi använder enbart väl beprövade komponenter. Vår erfarenhet inom elektronik- och automationsbranschen sträcker sig mer än 30 år bakåt i tiden och vi kan därför erbjuda en mycket gedigen produkt. Med tyristorstyrning kan din process drivas i det närmaste underhållsfritt under en mycket lång tid. Tyristorstyrda processer är mer ekonomiska och leder till bättre kvalitet! Tyristorstyrning för värmereglering: Vårt tyristoraggregat är försett med nollgenomgångs övervakning, RC-Filter, & överspänningsskydd vilket gör det överlägset en kontaktor med sin begränsade livslängd på ca: tillslag. Samt att du eliminerar både elektriska störningar & oljud i din anläggning. Tyratronic erbjuder tyristoraggregat från A. Vi kan även bygga in tyristoraggregaten i apparatskåp med kringutrustning till ett komplett styrsystem klart att driftsättas.

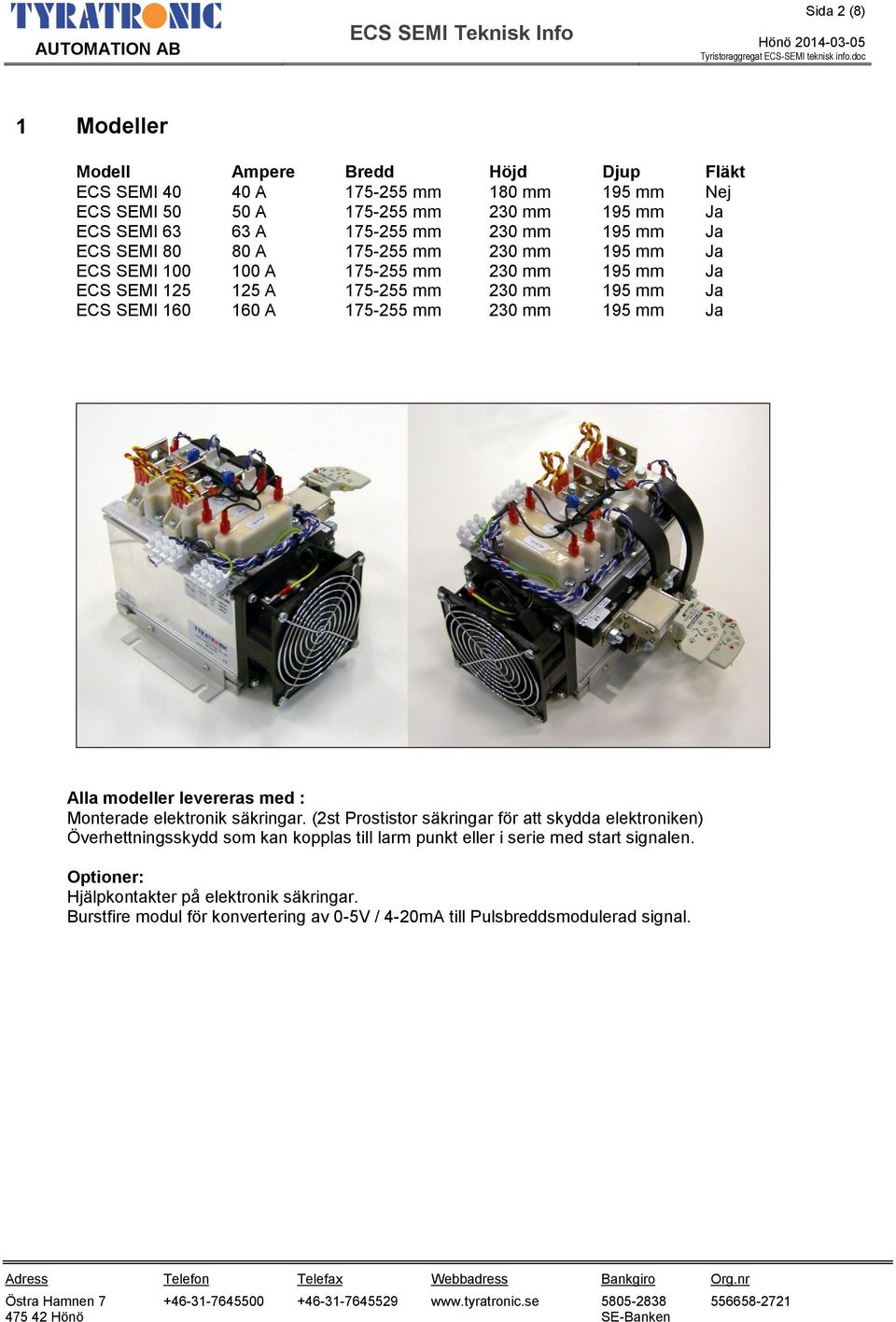

2 Sida 2 (8) 1 Modeller Modell Ampere Bredd Höjd Djup Fläkt ECS SEMI A mm 180 mm 195 mm Nej ECS SEMI A mm 230 mm 195 mm Ja ECS SEMI A mm 230 mm 195 mm Ja ECS SEMI A mm 230 mm 195 mm Ja ECS SEMI A mm 230 mm 195 mm Ja ECS SEMI A mm 230 mm 195 mm Ja ECS SEMI A mm 230 mm 195 mm Ja Alla modeller levereras med : Monterade elektronik säkringar. (2st Prostistor säkringar för att skydda elektroniken) Överhettningsskydd som kan kopplas till larm punkt eller i serie med start signalen. Optioner: Hjälpkontakter på elektronik säkringar. Burstfire modul för konvertering av 0-5V / 4-20mA till Pulsbreddsmodulerad signal.

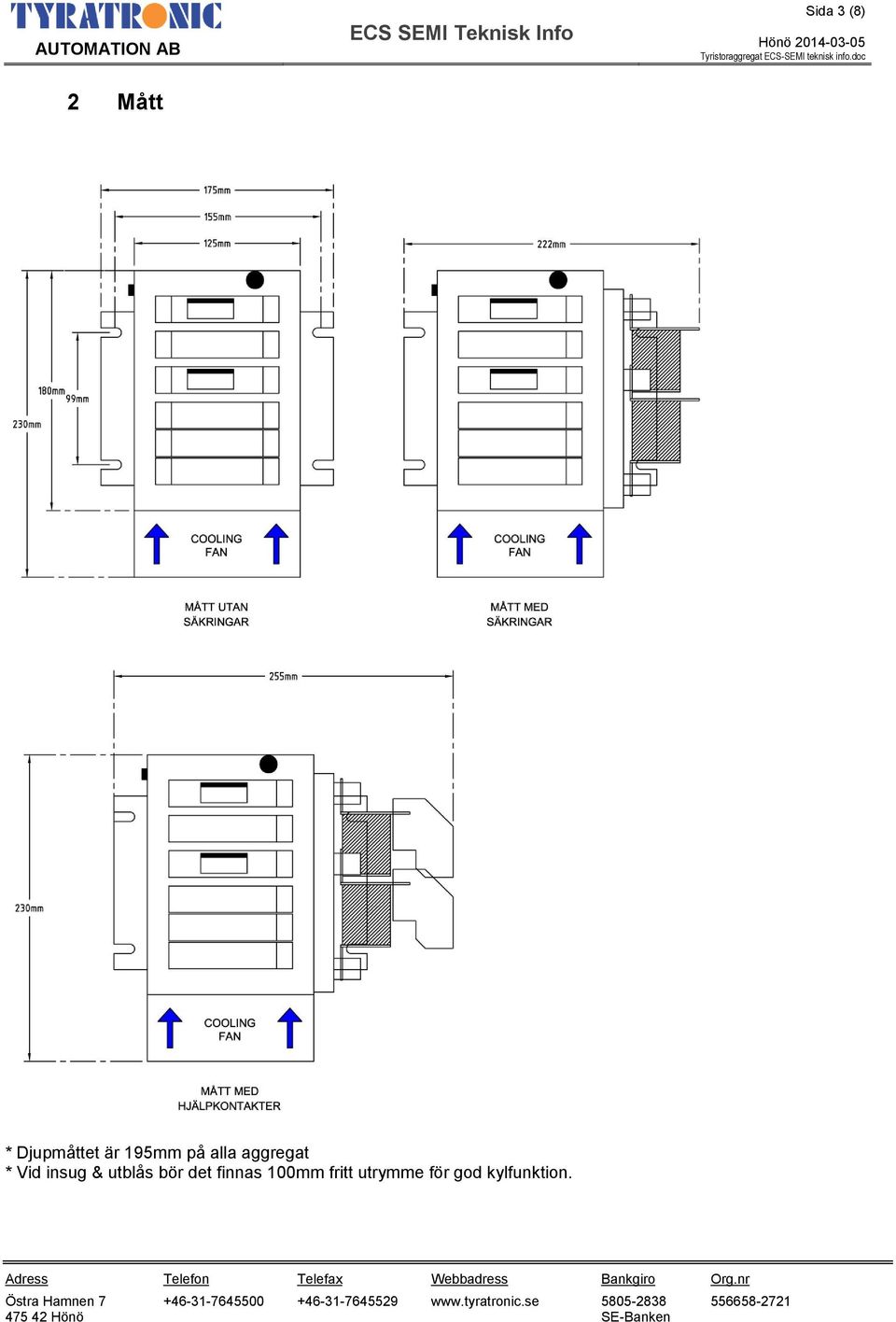

3 2 Mått Sida 3 (8) * Djupmåttet är 195mm på alla aggregat * Vid insug & utblås bör det finnas 100mm fritt utrymme för god kylfunktion.

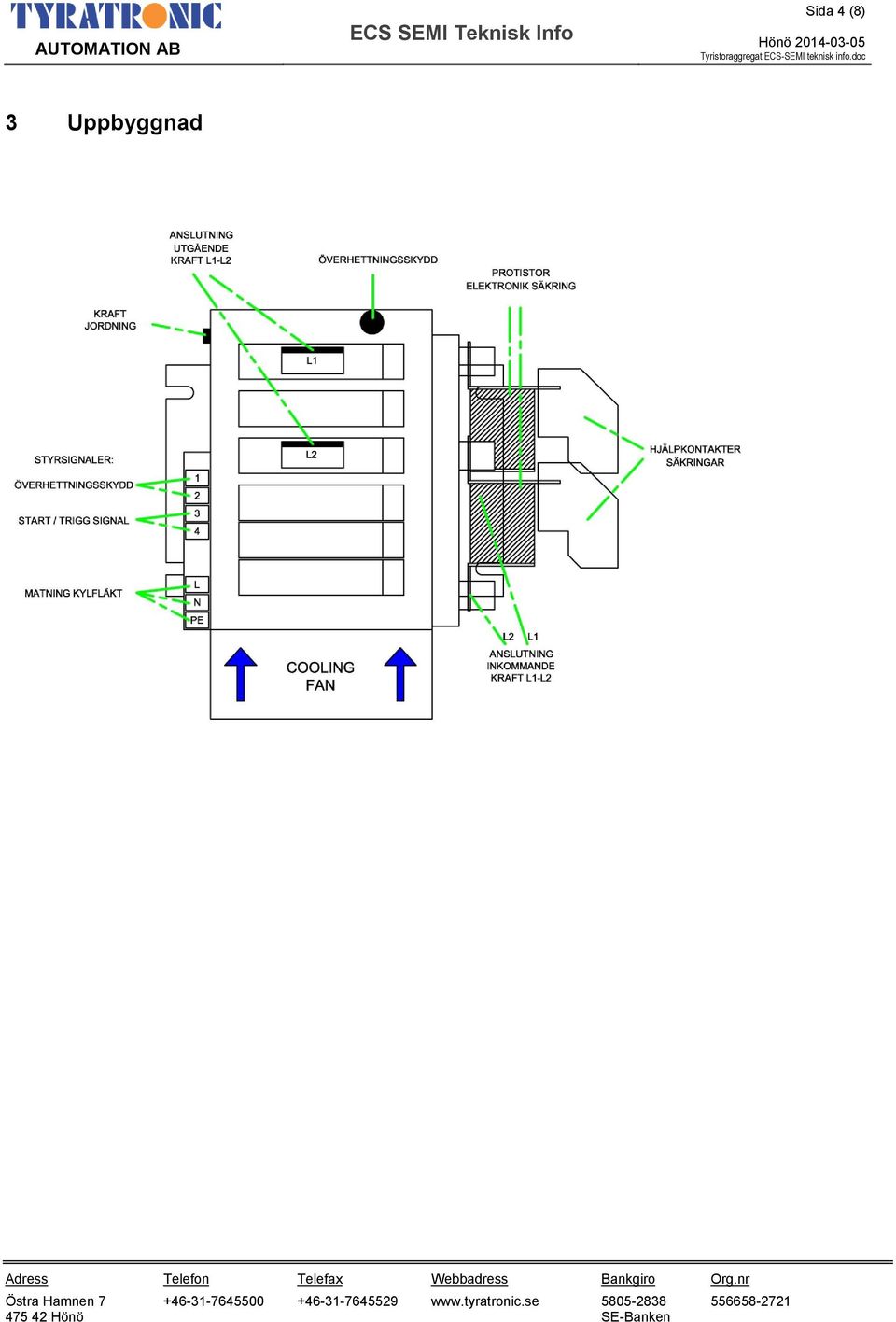

4 Sida 4 (8) 3 Uppbyggnad

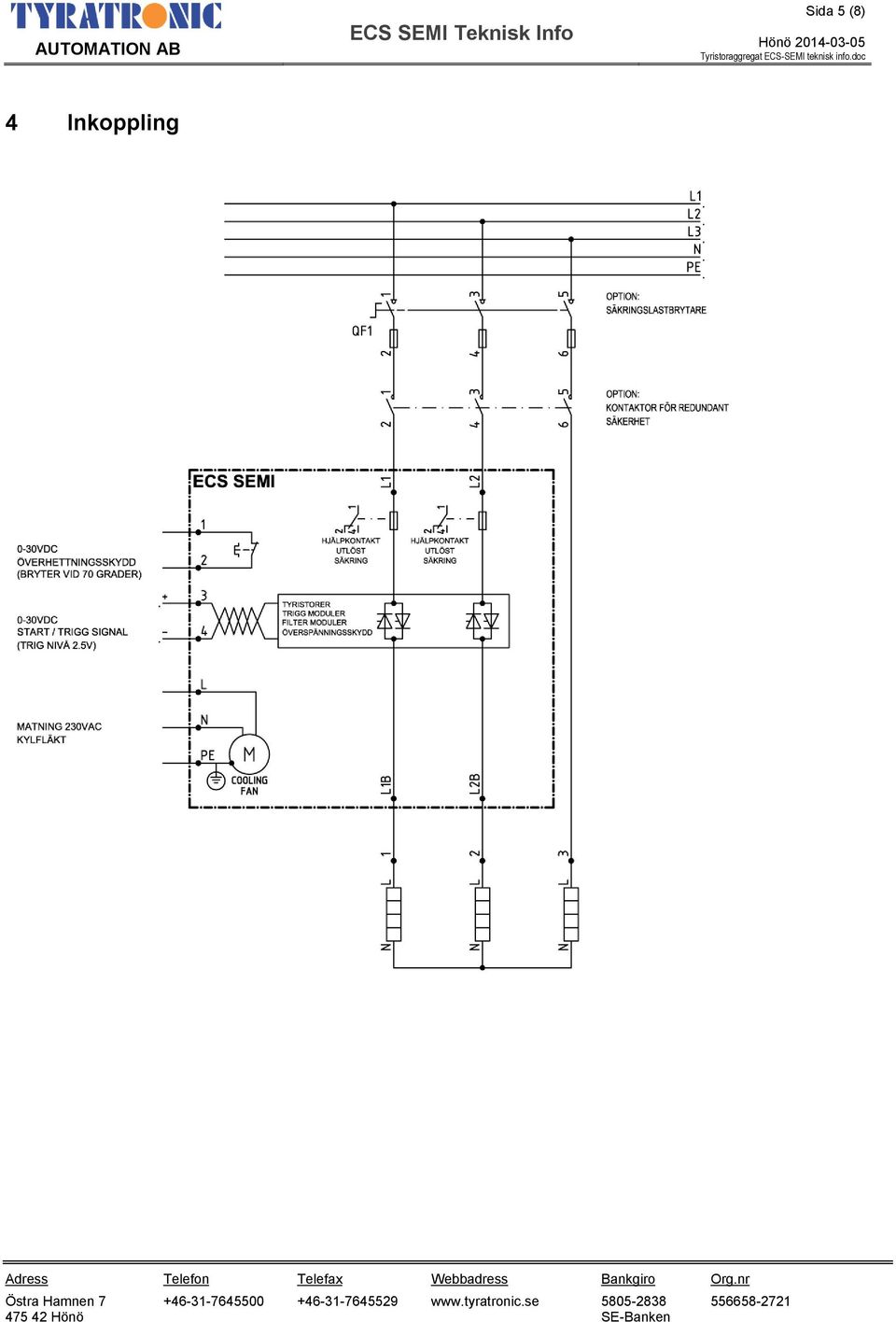

5 Sida 5 (8) 4 Inkoppling

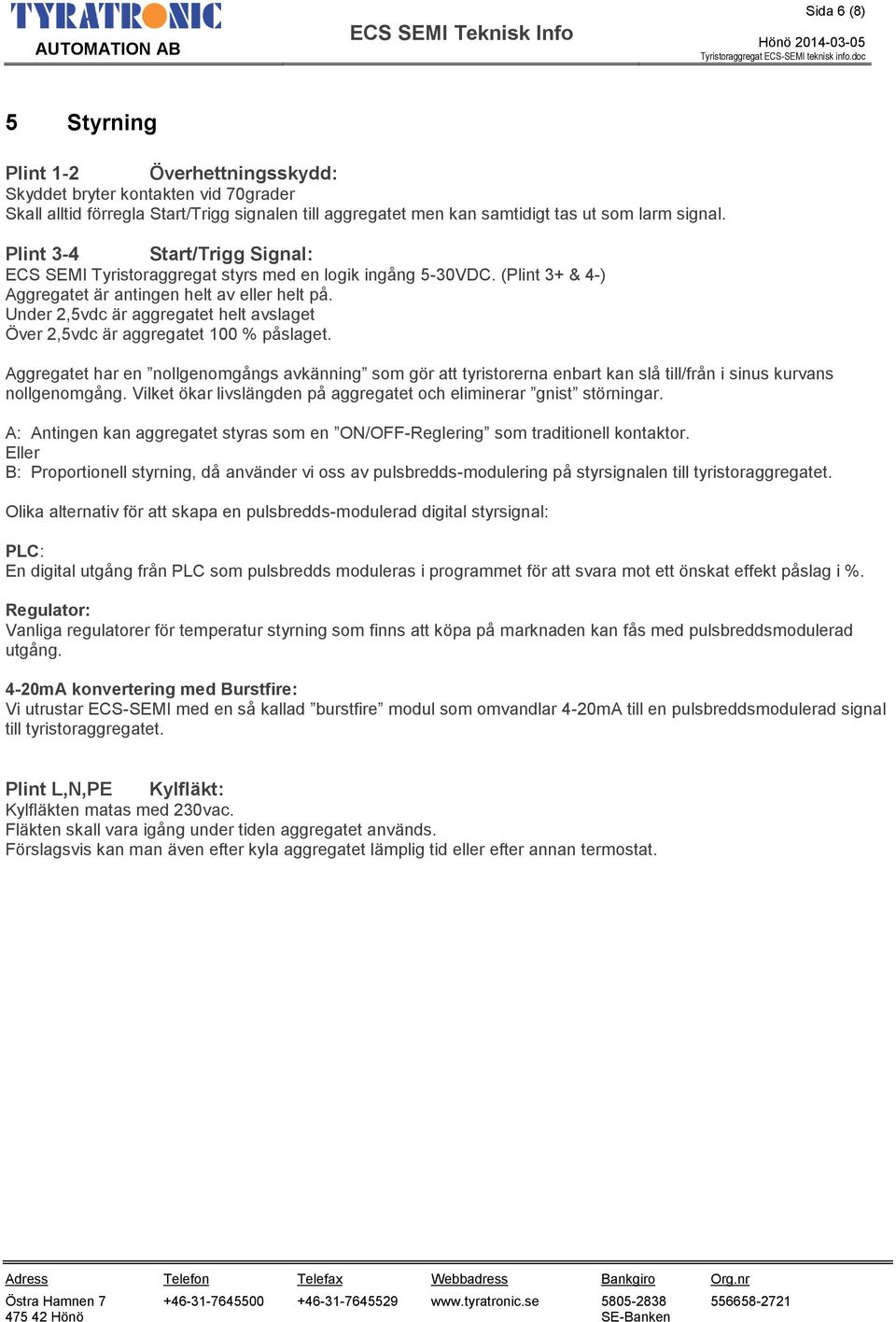

6 Sida 6 (8) 5 Styrning Plint 1-2 Överhettningsskydd: Skyddet bryter kontakten vid 70grader Skall alltid förregla Start/Trigg signalen till aggregatet men kan samtidigt tas ut som larm signal. Plint 3-4 Start/Trigg Signal: ECS SEMI Tyristoraggregat styrs med en logik ingång 5-30VDC. (Plint 3+ & 4-) Aggregatet är antingen helt av eller helt på. Under 2,5vdc är aggregatet helt avslaget Över 2,5vdc är aggregatet 100 % påslaget. Aggregatet har en nollgenomgångs avkänning som gör att tyristorerna enbart kan slå till/från i sinus kurvans nollgenomgång. Vilket ökar livslängden på aggregatet och eliminerar gnist störningar. A: Antingen kan aggregatet styras som en ON/OFF-Reglering som traditionell kontaktor. Eller B: Proportionell styrning, då använder vi oss av pulsbredds-modulering på styrsignalen till tyristoraggregatet. Olika alternativ för att skapa en pulsbredds-modulerad digital styrsignal: PLC: En digital utgång från PLC som pulsbredds moduleras i programmet för att svara mot ett önskat effekt påslag i %. Regulator: Vanliga regulatorer för temperatur styrning som finns att köpa på marknaden kan fås med pulsbreddsmodulerad utgång. 4-20mA konvertering med Burstfire: Vi utrustar ECS-SEMI med en så kallad burstfire modul som omvandlar 4-20mA till en pulsbreddsmodulerad signal till tyristoraggregatet. Plint L,N,PE Kylfläkt: Kylfläkten matas med 230vac. Fläkten skall vara igång under tiden aggregatet används. Förslagsvis kan man även efter kyla aggregatet lämplig tid eller efter annan termostat.

7 Sida 7 (8) 6. Pulsbreddsmodulering PWM är också - tvärtemot vad det låter som - rätt så enkelt ur ett tekniskt perspektiv. Vad det handlar om är att slå på och slå av spänningen, med en lagom hög frekvens. D.v.s. vi startar och stoppar tyristorstyrningen, fast vi gör det så snabbt att det ter sig som ett analogt påslag vid objektet vi styr. Exempelvis ett värmebatteri som är ett ganska långsamt objekt. Ju mer effekt vi vill ha ut, desto längre låter man spänningen vara påslagen. Vid full effekt är spänningen påslagen konstant. D.v.s. vi varierar alltså pulsen längd (bredd) beroende på hur mycket effekt vi vill ha ut till objektet; där av namnet plusbredds-modulering. Vid 25% effektpåslag ser det ut som ovan. Vid 50% effektpåslag ser det ut som ovan.

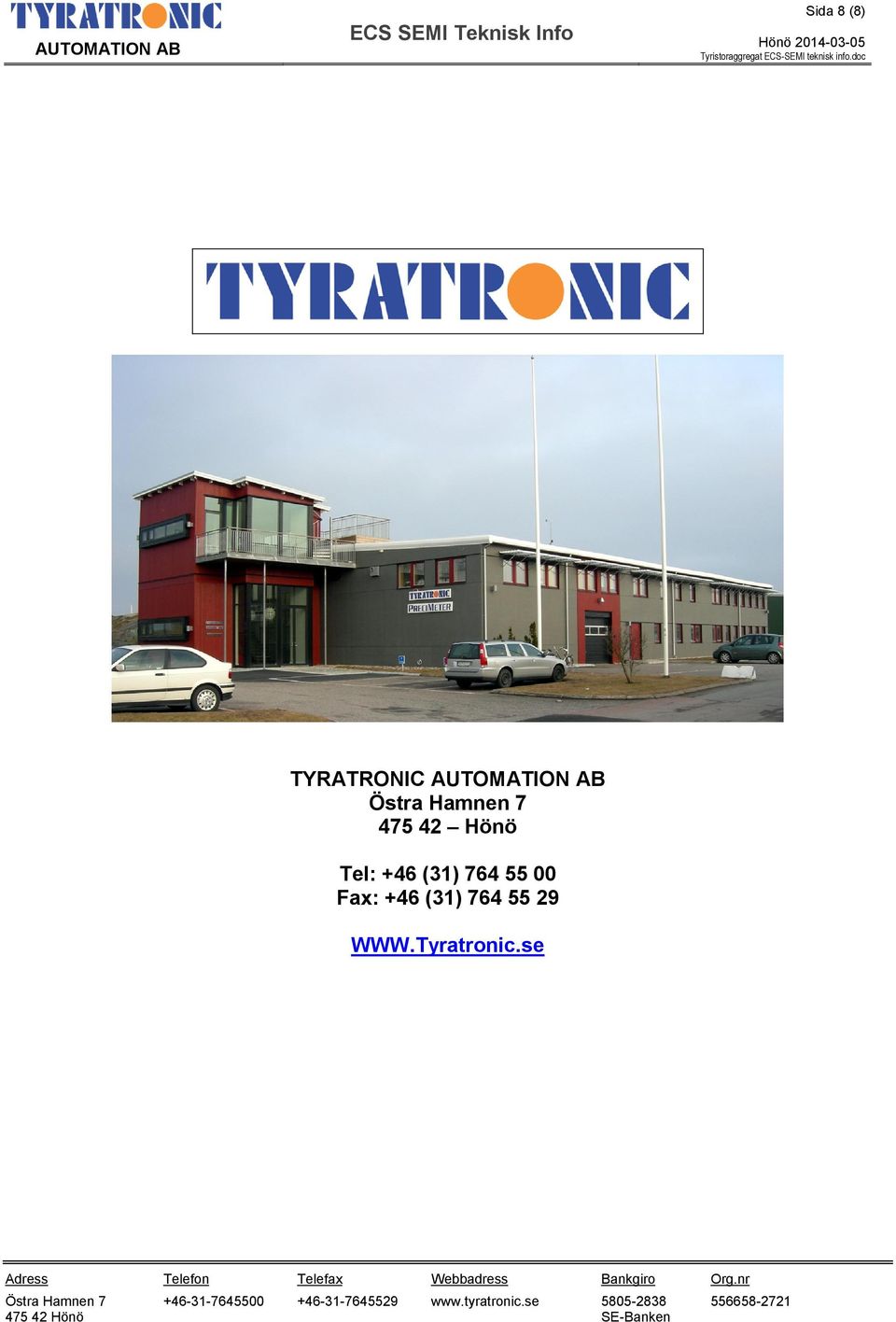

8 Sida 8 (8) TYRATRONIC AUTOMATION AB Östra Hamnen Hönö Tel: +46 (31) Fax: +46 (31)
