Solcellsregulator 12/24V 30A

Storlek: px
Starta visningen från sidan:

Download "Solcellsregulator 12/24V 30A"

Transkript

1 Solcellsregulator 12/24V 30A Bruksanvisning

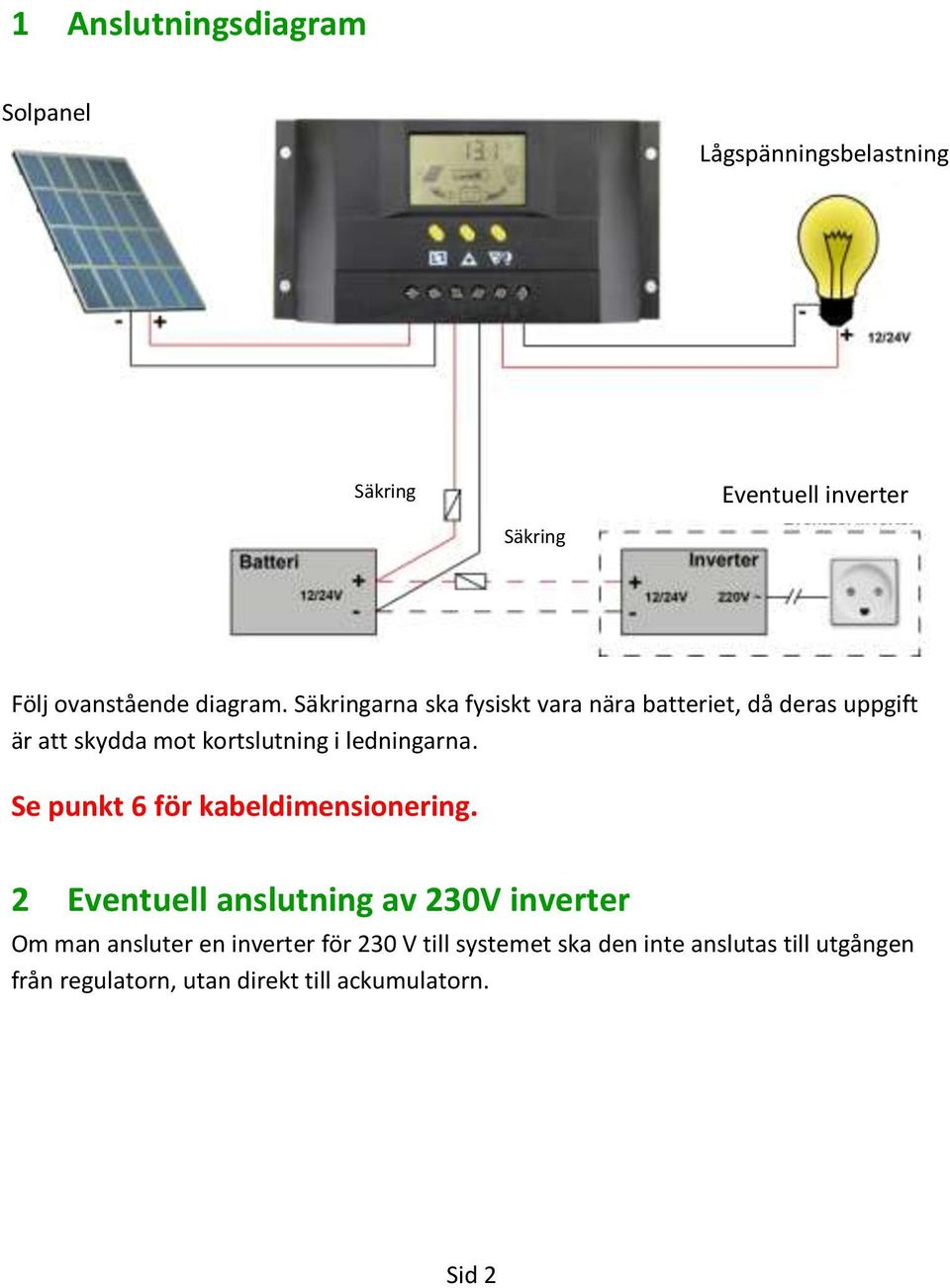

2 1 Anslutningsdiagram Solpanel Lågspänningsbelastning Säkring Säkring Eventuell inverter Följ ovanstående diagram. Säkringarna ska fysiskt vara nära batteriet, då deras uppgift är att skydda mot kortslutning i ledningarna. Se punkt 6 för kabeldimensionering. 2 Eventuell anslutning av 230V inverter Om man ansluter en inverter för 230 V till systemet ska den inte anslutas till utgången från regulatorn, utan direkt till ackumulatorn. Sid 2

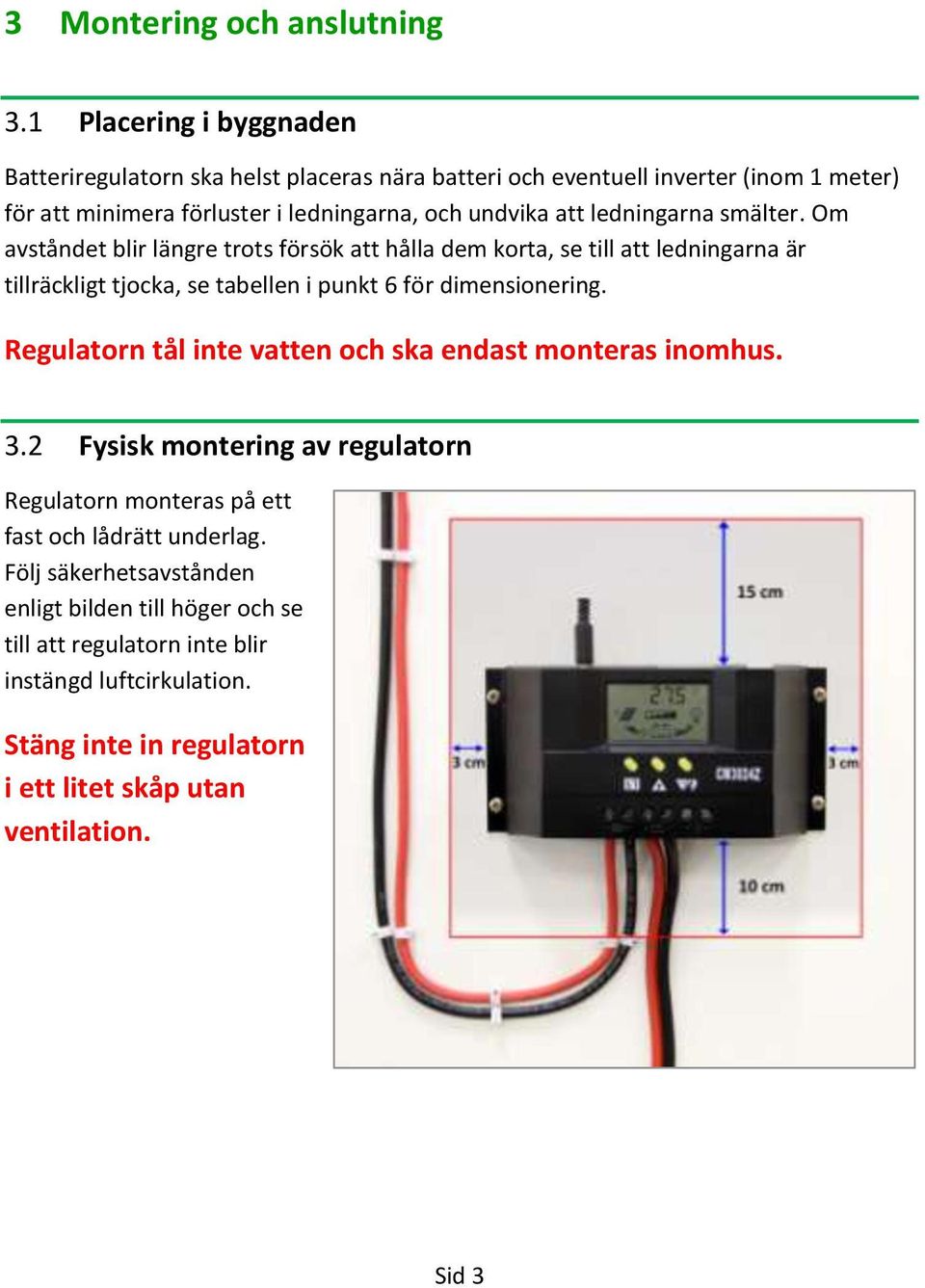

3 3 Montering och anslutning 3.1 Placering i byggnaden Batteriregulatorn ska helst placeras nära batteri och eventuell inverter (inom 1 meter) för att minimera förluster i ledningarna, och undvika att ledningarna smälter. Om avståndet blir längre trots försök att hålla dem korta, se till att ledningarna är tillräckligt tjocka, se tabellen i punkt 6 för dimensionering. Regulatorn tål inte vatten och ska endast monteras inomhus. 3.2 Fysisk montering av regulatorn Regulatorn monteras på ett fast och lådrätt underlag. Följ säkerhetsavstånden enligt bilden till höger och se till att regulatorn inte blir instängd luftcirkulation. Stäng inte in regulatorn i ett litet skåp utan ventilation. Sid 3

4 3.3 Anslutning av regulatorn Anslut PLUS och MINUS rätt enligtdiagrammet på sid 2. Efter att regulatorn skruvats fast ska ledningarna anslutas till solpanel, lågspänningsbelastningar och batteri enligt ordningsföljd nedan. Se kabeldimensionering i punkt 6. Anslut ledningarna i följande ordningsföljd: 1. Om lågspänningsutgången längst till höger ska användas, ansluts den först. Eventuell inverter ansluts INTE hit, utan direkt till batteriet. 2. Anslut ledningarna från batteriet utan att de är anslutna till batteriet, (Spänningslösa) till de mittersta anslutningarna. 3. Anslut sedan ledningarna till batteriet, så att regulatorn kan ställa in sig enligt rätt batterispänning. (12 V eller 24 V) 4. Anslut till sist solpanelen eller -panelerna till anslutningarna längst till vänster. Kortslut aldrig ledningarna! Efter anslutning kan regulatorns display se ut ungefär som till vänster. (12V system). När pilen till vänster blinkar, vet man att solpanelen laddar. När man trycker två gånger på laddningsströmmen. knappen ser man Läs mer om menyfunktionerna i punkt Temperaturgivare Montera medföljande temperaturgivare. Givaren mäter den omgivande temperaturen och anpassar batteriets laddning enligt denna. Batteri och regulator förväntas vara i samma rum eller åtminstone ha ungefär samma temperatur. Temperaturgivare Sid 4

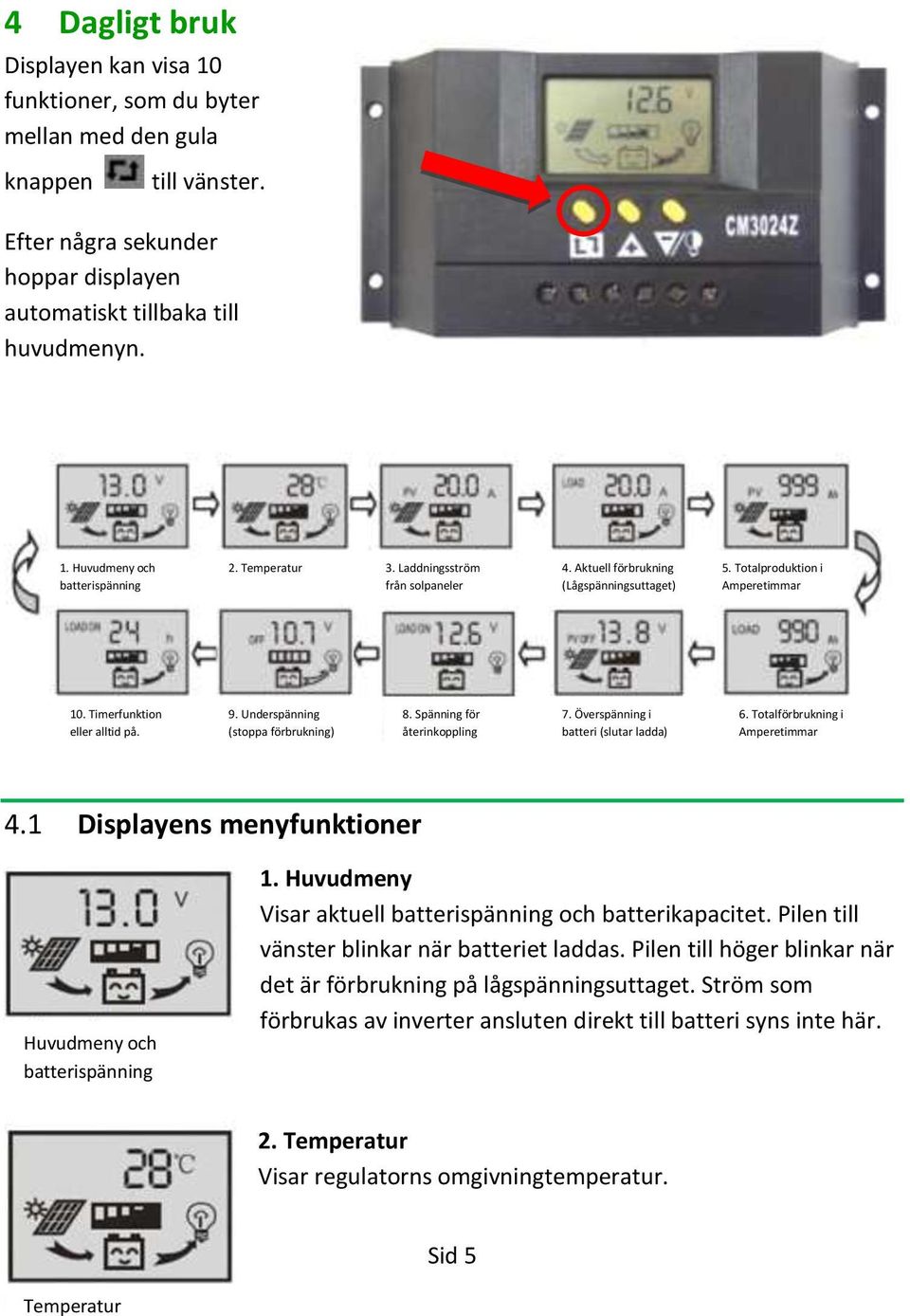

5 4 Dagligt bruk Displayen kan visa 10 funktioner, som du byter mellan med den gula knappen till vänster. Efter några sekunder hoppar displayen automatiskt tillbaka till huvudmenyn. 1. Huvudmeny och batterispänning 2. Temperatur 3. Laddningsström från solpaneler 4. Aktuell förbrukning (Lågspänningsuttaget) 5. Totalproduktion i Amperetimmar 10. Timerfunktion eller alltid på. 9. Underspänning (stoppa förbrukning) 8. Spänning för återinkoppling 7. Överspänning i batteri (slutar ladda) 6. Totalförbrukning i Amperetimmar 4.1 Displayens menyfunktioner Huvudmeny och batterispänning 1. Huvudmeny Visar aktuell batterispänning och batterikapacitet. Pilen till vänster blinkar när batteriet laddas. Pilen till höger blinkar när det är förbrukning på lågspänningsuttaget. Ström som förbrukas av inverter ansluten direkt till batteri syns inte här. 2. Temperatur Visar regulatorns omgivningtemperatur. Sid 5 Temperatur

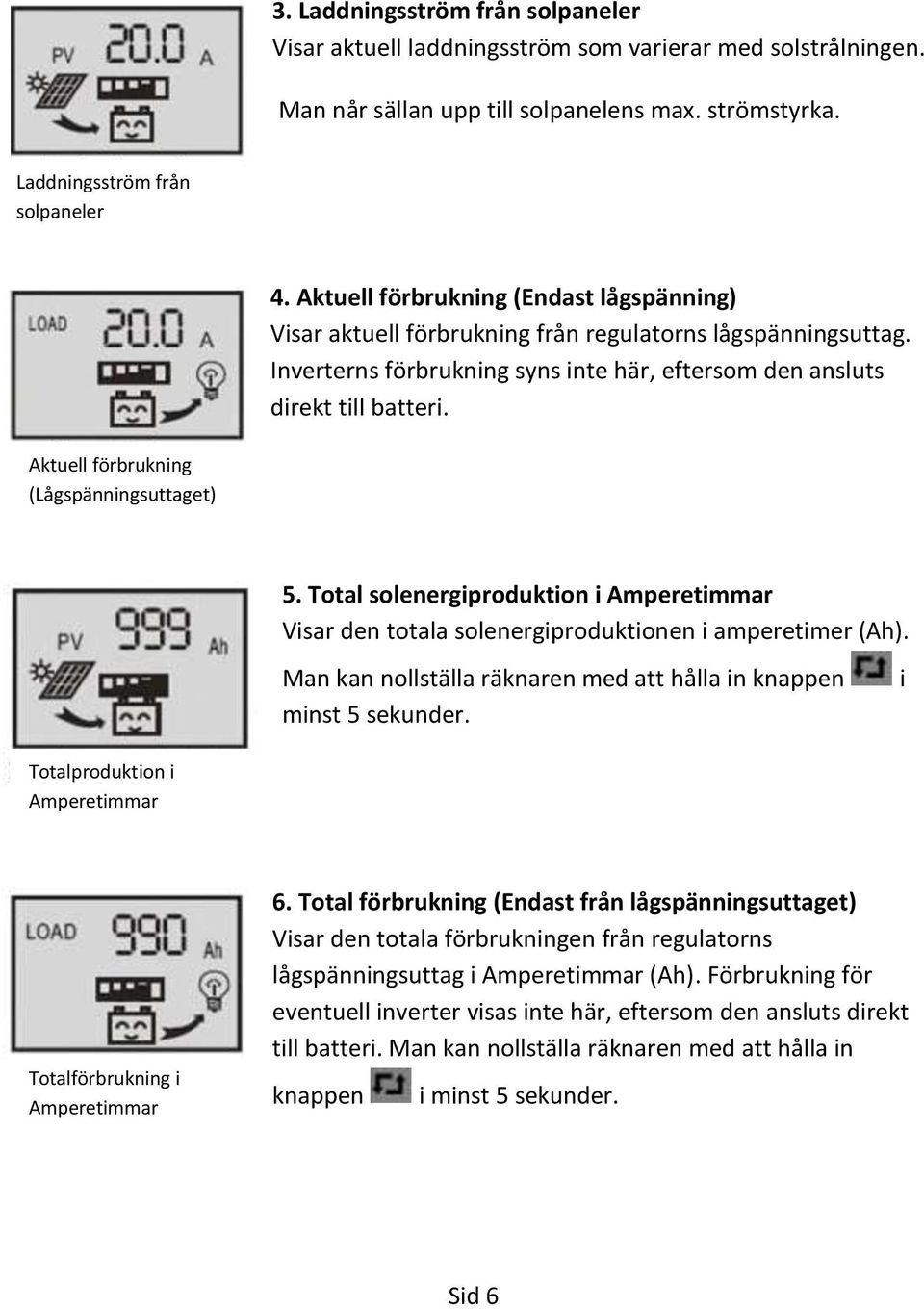

6 3. Laddningsström från solpaneler Visar aktuell laddningsström som varierar med solstrålningen. Man når sällan upp till solpanelens max. strömstyrka. Laddningsström från solpaneler 4. Aktuell förbrukning (Endast lågspänning) Visar aktuell förbrukning från regulatorns lågspänningsuttag. Inverterns förbrukning syns inte här, eftersom den ansluts direkt till batteri. Aktuell förbrukning (Lågspänningsuttaget) 5. Total solenergiproduktion i Amperetimmar Visar den totala solenergiproduktionen i amperetimer (Ah). Man kan nollställa räknaren med att hålla in knappen minst 5 sekunder. i Totalproduktion i Amperetimmar Totalförbrukning i Amperetimmar 6. Total förbrukning (Endast från lågspänningsuttaget) Visar den totala förbrukningen från regulatorns lågspänningsuttag i Amperetimmar (Ah). Förbrukning för eventuell inverter visas inte här, eftersom den ansluts direkt till batteri. Man kan nollställa räknaren med att hålla in knappen i minst 5 sekunder. Sid 6

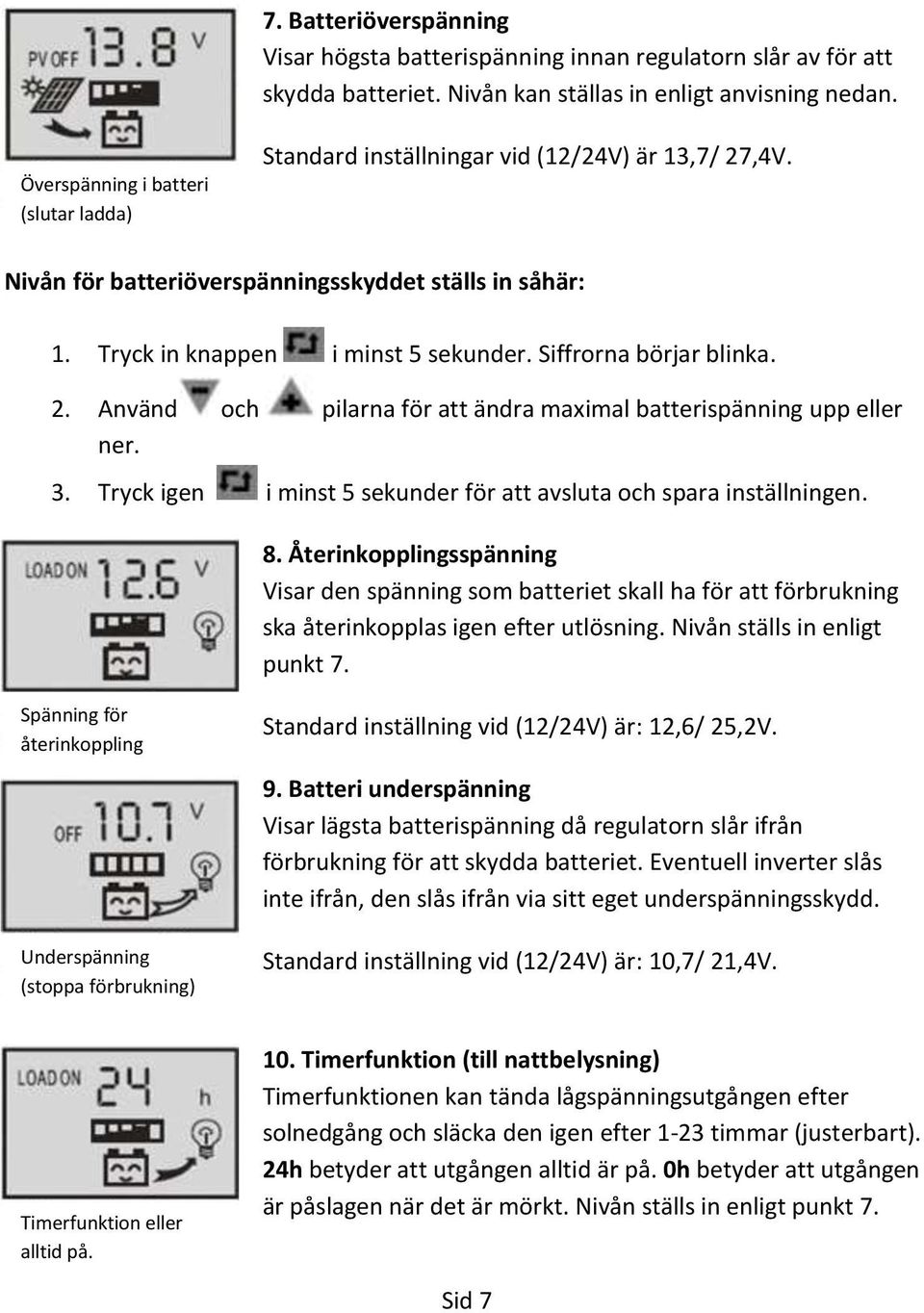

7 7. Batteriöverspänning Visar högsta batterispänning innan regulatorn slår av för att skydda batteriet. Nivån kan ställas in enligt anvisning nedan. Överspänning i batteri (slutar ladda) Standard inställningar vid (12/24V) är 13,7/ 27,4V. Nivån för batteriöverspänningsskyddet ställs in såhär: 1. Tryck in knappen i minst 5 sekunder. Siffrorna börjar blinka. 2. Använd och pilarna för att ändra maximal batterispänning upp eller ner. 3. Tryck igen i minst 5 sekunder för att avsluta och spara inställningen. 8. Återinkopplingsspänning Visar den spänning som batteriet skall ha för att förbrukning ska återinkopplas igen efter utlösning. Nivån ställs in enligt punkt 7. Spänning för återinkoppling Standard inställning vid (12/24V) är: 12,6/ 25,2V. 9. Batteri underspänning Visar lägsta batterispänning då regulatorn slår ifrån förbrukning för att skydda batteriet. Eventuell inverter slås inte ifrån, den slås ifrån via sitt eget underspänningsskydd. Underspänning (stoppa förbrukning) Standard inställning vid (12/24V) är: 10,7/ 21,4V. Timerfunktion eller alltid på. 10. Timerfunktion (till nattbelysning) Timerfunktionen kan tända lågspänningsutgången efter solnedgång och släcka den igen efter 1-23 timmar (justerbart). 24h betyder att utgången alltid är på. 0h betyder att utgången är påslagen när det är mörkt. Nivån ställs in enligt punkt 7. Sid 7

8 Daglig användning Når anläggningen är i drift bör man regelbundet kontrollera att det fungerar som det ska. Kontrollera följande saker: 4.2 Kontroll av batterispänning och laddningsnivå Laddningsnivån, eller batteriets kapacitet ses på stapeldiagrammet mitt på huvudmenyn. Ju fler staplar, desto högre är laddningen och kapaciteten i batteriet. Spänningen visas också, och den ska typiskt ligga mellan 12-14V, eller 24-28V för ett 24V system. Huvudmeny med batterinivå Nedanstående tabell visar batterispänning och kapacitet, när det är obelastat och inte för tillfället laddas. Siffrorna är riktgivande, då spänningen kan variera beroende på flera faktorer. 12V system 24V system Batteristatus obelastat Över 13,5V: Över 27V: 100 % kapacitet. Batteriet är helt fulladdat. 12,5 13V: 25 26V: % kapacitet 11,5 12,5V: 23 25V: % kapacitet 10,5 11,5V: 21 23V: 0 30 % kapacitet 4.3 Kontroll av laddning från solpanel I huvudmenyn ser man om solpanelen laddar. När den vänstra pilen blinkar så laddar solpanelen batteriet. Hur mycket batteriet laddas (i Ampere) kan ses i meny 3, som man hittar genom att trycka två gånger på knappen. Laddningsströmmen varierar hela tiden beroende på solens strålning. Man når sällan upp till solpanelens max. strömstyrka. Sid 8 Laddningsström från solpaneler

9 5 Felsökning 5.1 För låg batterispänning Displayen ser ut såhär, när batterispänningen kommer under den inställda lägsta spänningsnivån. Lågspänningsuttaget slås ifrån automatiskt. Bilden är från ett 24 V system. Lösning: Stäng av all förbrukning, även en eventuell inverter. Ladda upp batteriet antingen med solpaneler eller med en extern laddare. Kontrollera att solpanelen verkligen börjar ladda. 5.2 Överbelastningsskydd Displayen blinkar enligt bilden om belastningen på lågspänningsuttaget varit mer än 150 % av regulatorns normala maxström 30 A (alltså minst 45 A) i mer än 60 sekunder. Lösning: Koppla bort belastningen från lågspänningsuttaget och tryck på för att starta om regulatorn. Detta gäller endast överbelastning av lågspänningsuttaget. Skydd för överbelastning av invertern finns inne i invertern. Sid 9

10 5.3 Kortslutningsskydd Displayen blinkar enligt bilden, om lågspänningsutgången är kortsluten. Lösning: Kontrollera ledningar och kopplingar till belastning och tryck på for att starta om regulatorn. Detta gäller endast överbelastning i lågspänningsuttaget. Skydd för kortslutning av invertern finns inne i invertern. 5.4 Fel på solpanel (ingen laddning) Når denna symbol blinkar, har regulatorn inte mottagit ström från solpanelen på mer än 24 timmar. Det kan bero på fel i panelen, kontaktproblem eller fel på ledningar. Det kan också bero på extremt dåligt väder, snö eller ingen sol av annan orsak. 5.5 Plötslig överbelastning Når denna symbol blinkar på displayen, har det varit överbelastning på mer än 200 % av regulatorns normala maxström 30 A (alltså minst 60 A) under ett kort ögonblick. Lösning: Regulatorn startar om automatiskt och försöker igen återgå till normal drift. Om överbelastningen fortsätter går regulatorn i felläge enligt punkt 5.2 eller 5.3. Sid 10

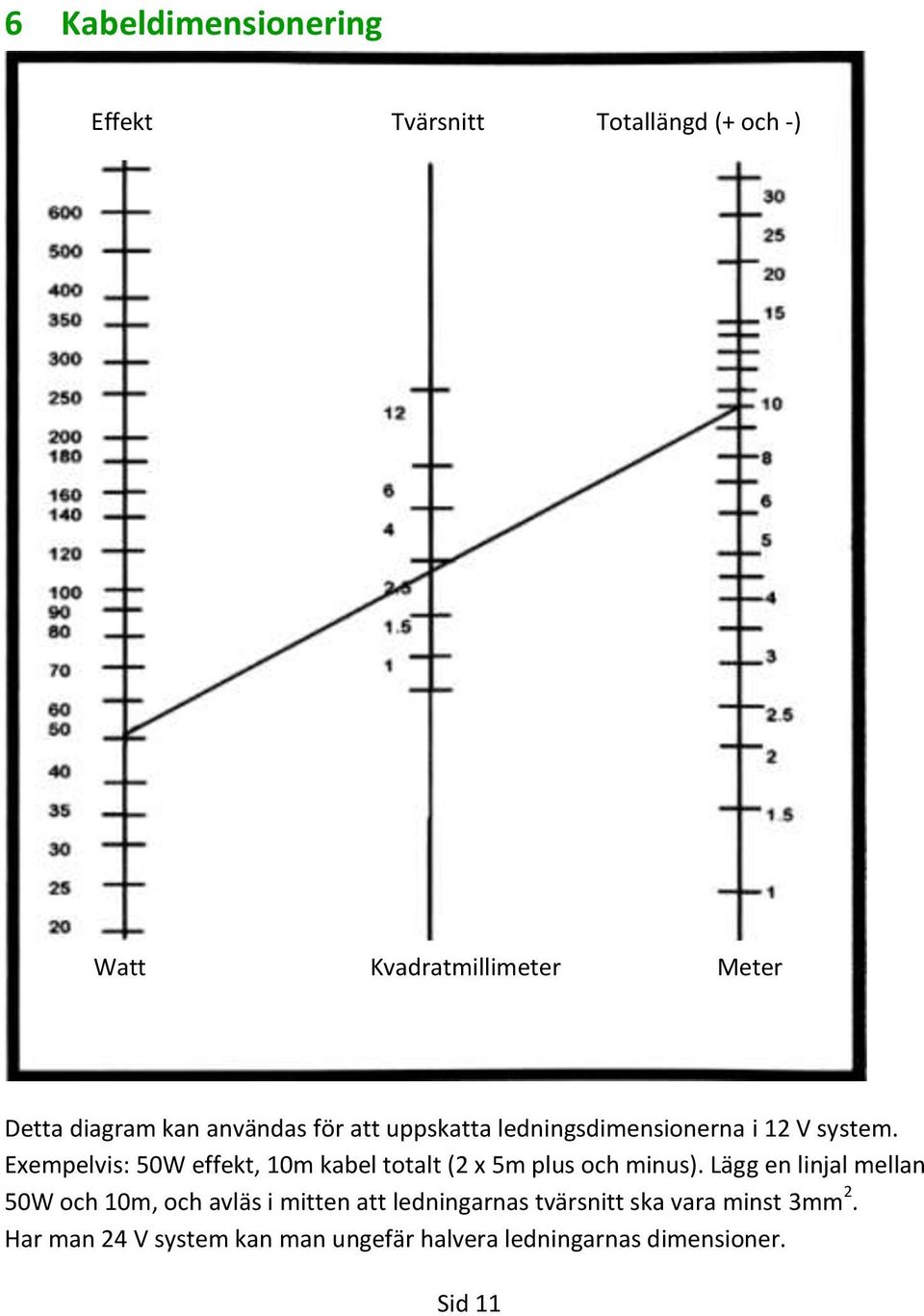

11 6 Kabeldimensionering Effekt Tvärsnitt Totallängd (+ och -) Watt Kvadratmillimeter Meter Detta diagram kan användas för att uppskatta ledningsdimensionerna i 12 V system. Exempelvis: 50W effekt, 10m kabel totalt (2 x 5m plus och minus). Lägg en linjal mellan 50W och 10m, och avläs i mitten att ledningarnas tvärsnitt ska vara minst 3mm 2. Har man 24 V system kan man ungefär halvera ledningarnas dimensioner. Sid 11

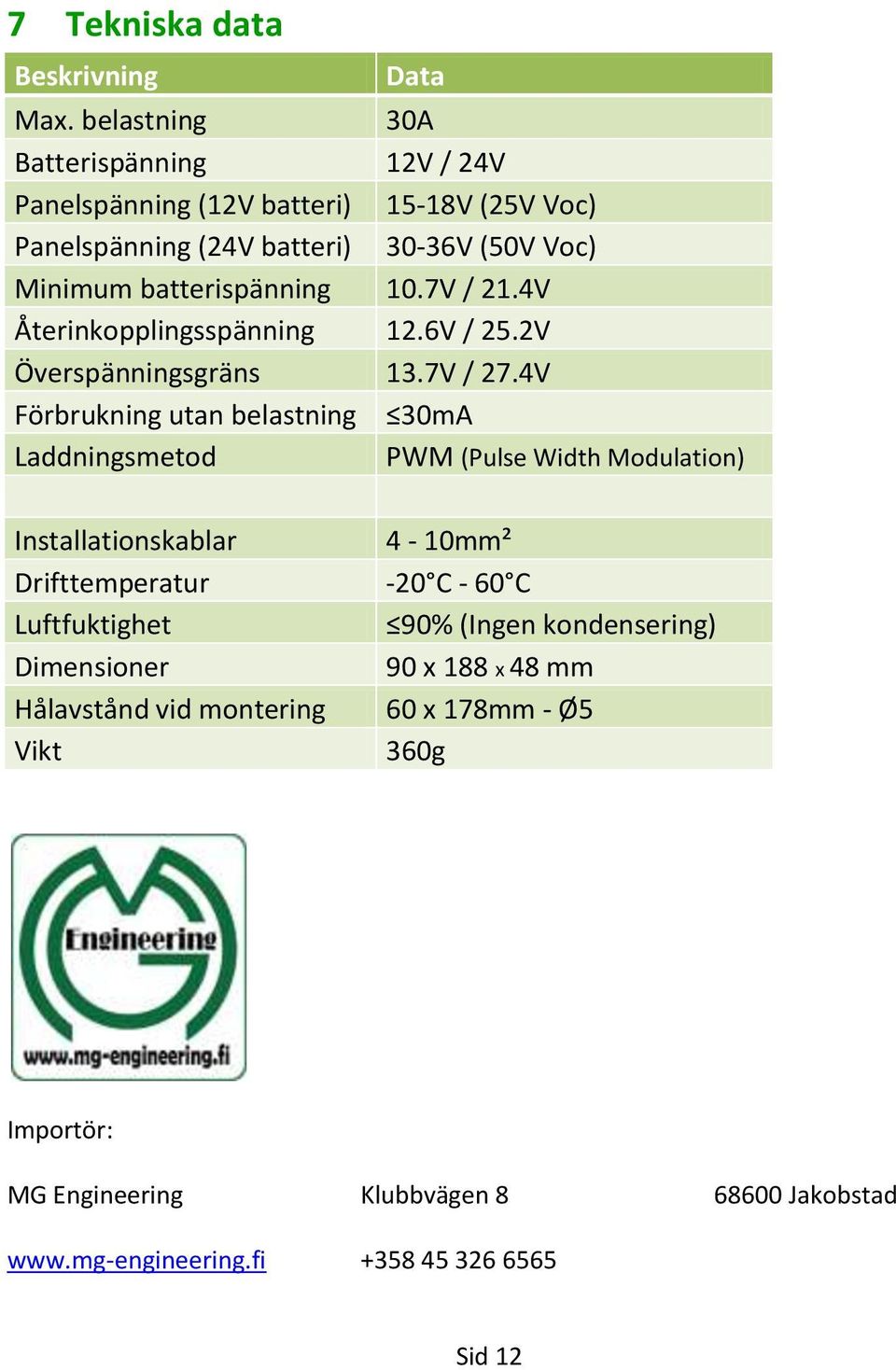

12 7 Tekniska data Beskrivning Data Max. belastning 30A Batterispänning 12V / 24V Panelspänning (12V batteri) 15-18V (25V Voc) Panelspänning (24V batteri) 30-36V (50V Voc) Minimum batterispänning 10.7V / 21.4V Återinkopplingsspänning 12.6V / 25.2V Överspänningsgräns 13.7V / 27.4V Förbrukning utan belastning 30mA Laddningsmetod PWM (Pulse Width Modulation) Installationskablar 4-10mm² Drifttemperatur -20 C - 60 C Luftfuktighet 90% (Ingen kondensering) Dimensioner 90 x 188 x 48 mm Hålavstånd vid montering 60 x 178mm - Ø5 Vikt 360g Importör: MG Engineering Klubbvägen Jakobstad Sid 12
