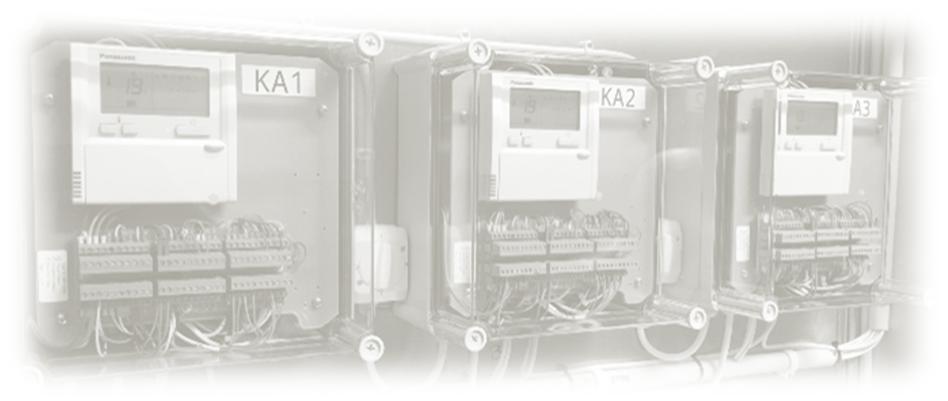

1 LBA Kontroll för luftbehandlingsaggregat PACi PNO Ventilations Guideline INNEHÅLL 1. Luftbehandlingsaggregat Sidan 2 2. Kapaciteter Sidan 2 3. Värme och kylbatteri Sidan 4 4. Köldmedierör och anvisningar Sidan 5 5. Installation Sidan 6 6. El och avsäkring 7. Inkoppling samt ansl. plintar Sidan Montering av temp. givare Sidan Styrning Sidan Fjärrkontroll inställningar 1 Sidan 7,8 Sidan 14

2 1. Luftbehandlingsaggregat Om Luftbehandlingsaggregatet ska klara hela värmebehovet då skall systemet dimensioneras efter värme effekt. Vanligtvis är kylbehovet större och då skall systemet dimensioneras efter detta. Min. temperatur till värmeväxlaren i luftbehandlingsaggregatet (batteri) är 10 C i standardutförande, men lägre temp är möjlig om batteriet dimensioneras med ett lägre luft flöde. Vi rekommenderar att man använder 2 eller flera värmepumpar på ett batteri för att få jämnare värmeeffekt samt undvika samtidig avfrostning. Om det är roterande värmeväxlare som återvinning med obalanserat luftflöde måste man justera flöde eller installera spetsbatteri, även korsvärmeväxlare behöver spetsbatteri. 2. Värmepumpar Panasonic ELITE inverter värmepumpar Med ett värmepumpssortiment från 3,6 kw till 31,5 kw kan du välja den värmepump som passar just ditt projekt. Alla Panasonic PACi ELITE värmepumpar kan styras med 0-10V signal eller ModBus. Använd utomhusdelar enligt specifikation nedan! 2

3 Elite Inverter Kyl effekt vid t ute=28 C in till batteri 26 C Värmeeffekt vid t ute=7 C och temp in till batteri 15 C Garanterade effekter Drift område ned till Storlek Effekt Min effekt Max effekt t ute [ C] t ute [ C] Kyla 1, C -23 C Värme 1, C -27 C Kyla 1,5 6,8-23 C -23 C Värme 1, C -27 C Kyla 2,5 7,9-23 C -23 C Värme 2 8,2-27 C -27 C Kyla 3,2 8,9-23 C -23 C Värme 2,8 9,1-27 C -27 C Kyla 3,3 14,2-23 C -23 C Värme 4,1 12,9-27 C -27 C Kyla 3, C -23 C Värme 4,1 14,8-27 C -27 C Kyla 3,3 17,7-23 C -23 C Värme 4,2 16,6-27 C -27 C Kyla 6,3 26,4-23 C -23 C Värme 6,1 23,5-27 C -27 C Kyla 6, C -23 C Värme 6, C -27 C Vi rekommenderar 10 C luft temperatur in till batteri, fungerar dock med mycket lägre. Även vid 5 C går värmepumpar ostört. Dock om man har så låg temperatur som 5 C dimensionera batteri med lägre luft flöde. Standard inverter rekommenderar vi endast för kyl drift i Sverige. Standard Inverter Kyl effekt vid t ute=28 C in till batteri 26 C Värmeeffekt vid t ute=7 C och temp in till batteri 15 C Garanterade effekter Storlek Effekt Min effekt* Max effekt t ute [ C] Kyla 3,0 12,4-10 ~ +43 C Värme 3,0 13,1-15~+24 C Kyla 3,2 14,1-10 ~ +43 C Värme 3,3 14,1-15~+24 C Kyla 3,3 15,1-10 ~ +43 C Värme 3,4 16,1-15~+24 C 3

4 ELITE PACi är värmepumpar med kraftig värmeteknologi! Vid standard applikation inklusive avfrostning har ELITE värmepumpar följande värmekapaciteter: Värmekapacitet med DUCT! ELITE -15 C ute temp 3,9 kw ELITE -15 C ute temp 5,3 kw ELITE -15 C ute temp 6,7 kw ELITE -15 C ute temp 7,7 kw ELITE -15 C ute temp 11,2 kw ELITE -15 C ute temp 12,4 kw ELITE -15 C ute temp 12,7 kw ELITE -15 C ute temp 16 kw ELITE -15 C ute temp 20,2 kw 3. Värme och kylbatteri Vid kontakt med Aircoil Ange luftflöde samt önskade kanalmått eller inbyggnadsmått. Indata för batteri om inget annat anges är: Ingående lufttemperatur: 26 C Relativ fuktighet: 50% Utgående lufttemperatur: 15 C Förångningstemperatur: 5 C Kondenseringstemperatur: 45 C Köldmedia: R410A Anna Eriksson Dir: Epost: ae@aircoil.se Martin Carlson Dir: Epost: mc@aircoil.se Anders Kalmliden Dir: Epost: ak@aircoil.se 4

5 Batteri för en utedel Batteri för 2 utedelar Batteri för 3 utedelar Vid större kapacitetsbehov bör man använda ett batteri med 2 eller tre kretsar. Se exempel. En ELITE 250 kan anslutas mot ett (ett kretsbatteri) om man har värmebehov 20 kw vid -15 C. Har man värmebehov 40 kw då kan man användas av 2 stycken ELITE 250. Använd batteri med 2 kretsar! Om värmebehov är 50 kw då kan 2 st. ELITE 250 och en ELITE 100 användas. Då gäller batteri med 3 kretsar! Har man effekt behov på 80kW eller mer då rekommenderar vi VRF aggregat vilka fungerar med 0-10 V styrning om så önskas. Luft behandlingsaggregat / System kombination Typ av aggregat Standard Inverter Kapacitet kyla [kw] 10,0 U-100PZ2E8 12,5 U-125PZ2E8 14,0 U-140PZ2E8 Luftflöde kyldrift Lågt / Nom. Kombination av utedelar LBA-kontroll [mᵌ/h] [l/sek] [mᵌ/sek] PAW-280PAH2M För luftflöde kolla Aircoil körning Elite Inverter 5,0 U-50PE1E5 480 / / 217 6,0 U-60PE1E5A 540 / / 267 7,5 U-71PE1E8A 720 / / 417 0,2 / 0,42 10,0 U-100PE1E8A 840 / / 550 0,23 / 0,55 PAW-280PAH2M 12,5 U-125PE1E8A 1140 / / 583 0,32 / 0,58 14,0 U-140PE1E8A 20,0 U-200PE2E8A 1680 / / ,47 / 1,1 25,0 U-250PE2E8A 2280 / / ,63 / 1,23 50,0 U-250PE2E8A + U-250PE2E8A PAW-280PAH2M + PAW-280PAH2M 2280 / / ,63 /2,47 5

6 4. Köldmedierör och anvisningar Vi rekommenderar rörlängder upp till 30 m eftersom kapaciteten reduceras med ökad rörlängd. Därför skall maskiner placeras i närheten av luftbehandlingsaggregatet (AHU). Fabriksfyllning skall räcka för installation av PACi ute delar. Man behöver inte heller tappa köldmedie om rören är kortare än 30 meter! Vänligen se tabellen nedan för mer detaljer om rörlängder och köldmedium! Köldmedium är R410A för ELITE och Standard inverter är med R32! Modell Standard 100 Köldmedia R32 Rör dimensioner Min / Max rörlängd Förfylld rörlängd Köldmedia mängd 2,6 kg Standard 125 R32 3/8" - 5/8" 5 ~50 m 30 m 2,98 kg Standard 140 R32 2,98 kg ELITE 36 R410A 1/4" - 1/2" ELITE 50 R410A 1/4" - 1/2" 3 ~ 40 m ELITE 60 R410A 3/8" - 5/8" 1,95 kg 3 ~ 50 m ELITE 71 R410A 3/8" - 5/8" 2,35 kg ELITE 100 R410A 3/8" - 5/8" ELITE 125 R410A 3/8" - 5/8" ELITE 140 R410A 3/8" - 5/8" 30 m 5 ~ 75 m 3,4 kg Köldmedia påfyllning 45 gr/m 1,4 kg 20 gr/m 50 gr/m ELITE 200 R410A 3/8" - 1" * 5 ~ 120 m 5,6 kg 50 gr/m ELITE 250 R410A 1/2" - 1" * 5 ~ 120 m 6,4 kg 60 gr/m Notera: *Använd 1&1/8 eller 7/8"! 5. Installation och tillbehör Vid installation av värmepumpar som sitter oskyddade t.ex. på ett tak rekommenderar vi att man använder väderskydd. Värmepumpen behöver vara placerad på ett stativ med droppvattenplåt. Panasonic tillhandahåller dessa! Man skall installera värmekabel 70W med klixon termostat for installation i utomhus enheten för dessa som skall gå i värmedrift. Fråga er distributör om vilken värme kabel de tillhandahåller. 6

7 Tillbehör Värmekabel PAW-GRDSTD40 PAW-WTRAY PAW-WPH9 PAW-WPH10 PAW-WPH8-PE2 Delens namn Kompatibel Värmekabel med klixon på W. Anskaffas via distributör! Alla PACi utedelar Markstativ, 40 cm högt 400 x 900 x 400mm Dropp ränna för markstativet inkl. 4m värmekabel med klixon Väderskydd för U-71PE1E8 Väderskydd för U-100/125/140PE1 Väderskydd för U-200/250PE2 Alla ELITE utedelar Alla ELITE utedelar U-71PE1E8 U-100/125/140PE1 U-200/250PE2 Bild BILD SAKNAS Elmatning samt avsäkring Separat matning till utomhusdelen och inomhus lådan! Kommunikation (tvåtrådig kabel) mellan lådan och ute delen! Förenklat schema! Ström matning 230V ~ Ström matning 380V 400V 3~ 3~ Jord Brytare Brytare Inomhus enhet Utomhus enhet L1 L L2 N L3 SG N U1 U2 Styr kabel SG R1 U1 R2 U2 Jord 2 1 Fjärr kontroll Vänligen se tabell nedan för max strömförbrukning samt minsta rekommenderade säkring! 7

8 PACi ELITE Inverter Modell Max ström Säkring PACi Standard Inverter Modell Max ström Säkring 1-fas utomhus enheter U-36PE2E5A 8A 10A U-50PE2E5A 11A 13A U-60PE2E5A 18A 20A 3-fas utomhus enheter U-100PZ2E8 9A 10 U-125PZ2E8 10A 13 U-140PZ2E8 10,5A 13 U-71PE1E5 18A 20A U-71PE1E8 7A 10A U-100PE1E8 9 A 13A 3-fas utomhus enheter U-125PE1E8 10A 13A U-140PE1E8 11A 13A U-200PE2E8A 20 20A U-250PE2E8A 20 20A 8

9 LBA Kontroll med 0-10V styrning LBA kontroll för Intern Styrning (med interna fjärrkontrollen) eller MODBUS 9

10 7. Inkoppling samt plintanslutningar Med 0-10V styrning [M version] Kommunikation mellan inne och ute del U1 U 2 Inkoppling av givare TA1 returluft temperatur TA2 TA1 Inkoppling av växling värme/kyla COM DI1 = Värme COM DI2 = Kyla COM DI 2 DI1 PAW-280PAH2M TA2 TA1 COM DI 2 DI1 L N PE OP 3 2Z-7 U1 U2 E1-1 E1-2 E2-1 E2-2 M2-3 M2-4 M2-5 FRI L N Jord OP3 2 Z-7 E1-1 E1-2 Inkoppling av strömförsörjning Driftsskydd, signal från flödesvakt eller fläkt, slutande kontakt Inkoppling av givare (E1) för vätskerör E2-1 E 2-2 Inkoppling av givare (E2) för batteriets mitt M M Inkoppling av extern signal 0-10V Ta bort bygel mellan M2-5 & FREE för att aktivera 0-10V styrningen I de flesta fall väljer man styra 0-10V och då skall bygel tas bort som sitter i M2-5 & FREE! För mer detaljerat schema på alla plintar vänligen se nästa sida! 10

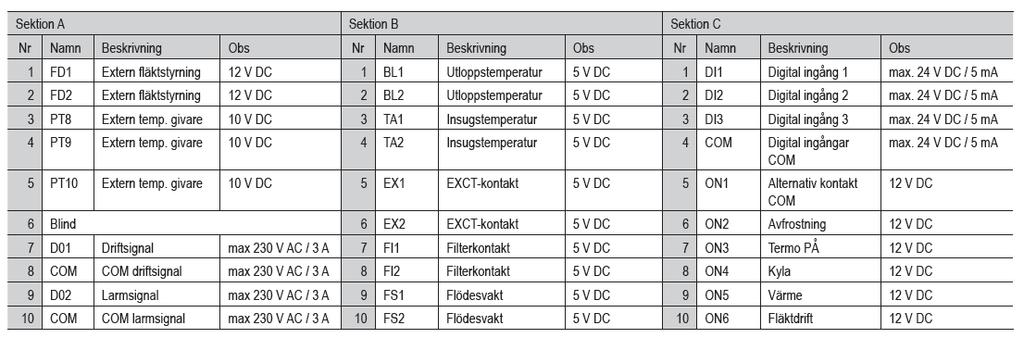

11 Inkopplingsplintar: 11

12 6. Montering av temperaturgivarna Schematisk placering av köldmediegivarna E2 (förång./kondens.) samt E1 (vätska) Installation av förångnings/kondenserings temperatur givare E2 Montera termistorn (E2) på en tredjedel nerifrån på en böj av värmeväxlaren enligt följande anvisningar. Se bilder nedan! E2 kondenserings/förångnings givare 1. Fäst den mellanliggande givare mitt på ett grenrör i värmeväxlaren. 2. Täck över givare och röret med aluminiumtejp (anskaffas lokalt). 3. Fäst givare med två band. För därefter kabeln nedåt i en slinga för att undvika att utsätta den för dragkrafter. 4. Täck aluminiumtejpen med värmeisolering. Täck även över givaren (koppardelen) helt och hållet med värmeisolering. Installation av givare för returluft TA1 Givaren skall monteras i ventilationsaggregatets returluftskanal Montera TA1 givare så den känner av luftens retur temperatur s.k. frånluft (rumstemperatur) Vid installation av temp. givare skall följande beaktas: A) Givarens kabel måste peka nedåt för att undvika att vatten kommer i den. B) Givarens kabel skall fixeras i luftbehandlingsaggregatet eller kanalen Installation av givare för köldmedium E1 Montera termistorn (E1) på vätskeröret till värmeväxlaren enligt följande anvisningar. Se bilder nedan! 1. Fäst termistorn så lågt som möjligt efter fördelningsröret på värmeväxlarens vätskesida.. 2. Täck över termistorn och röret med aluminiumtejp. 3. Täck aluminiumtejpen med värmeisolering. 5. Fixera värmeisoleringen och kabeln med två band. För därefter kabeln nedåt i en slinga för att undvika att utsätta den för dragkrafter. 12

13 7. Styrning 0-10V styr [Metod 1.] Mest vanlig! Med LBA kontroll modellnamn: PAW-280PAH2M (M versionen) Med 0-10V styr man direkt kapacitet på kompressorn i 5 % steg. 0-0,5V ingång spänning Stopp 1V 40% behov 10V 100% kapacitetbehov Vid start av VP då går den direkt i 40% av kapacitet sedan kan den gå upp och ned beroende av behovet. Extra info: Vänligen se till att börvärde i KYL drift i fjärrkontrollen är inställt på 18 C och i Värmedrift på 30 C. Tryck inte på ON/OFF knappen på fjärrkontrollen efter styrning med 0-10V då aktiveras den interna styrningen. Vid 0-10V styr man direkt på kompressor kapacitet! Manuell styrning [Metod 2.] LBA kontroll modellnamn: PAW-280PAH2L [Lätt version] Styrning med fjärrkontroll fungerar som vid standardinstallation med vanlig inomhusdel. Styrning via rumstemperaturgivare. Lokal styrning [Metod 3.] LBA kontroll modellnamn: PAW-280PAH2 [Avancerad version] Denna modell har inbyggd termostat så du kan reglera temperatur på tilluften. Alternativt styra på ute temp. kompenserad kurva. ModBus styrning ModBus PAW-RC2-MBS-1, för styrning av ett värmepumpssystem via PAW-280PAH2M/L ModBus PAW-RC2-MBS-4, för styrning av 4 separata system via PAW-280PAH2M/L I fall att man saknar ModBus i fastigheten och man har två eller tre system som vill styras med en 0-10V signal då rekommenderar vi att man använder sekvensreglering ASO från automatikprodukter.se eller liknande. Sekvensreglering ASO är en analog utgångsmodul som är utformad för att omvandla 1 x 0-10 V insignal till 2, 3 eller 4 x 0-10 Volt utgångar som verkar i sekvens. 13

14 8. Fjärrkontrollinställningar Code No. 11 (Ändra kapaciteten på ansluten utedel) Koder för respektive utomhus del se nedan! Innan startas anläggning skall man göra följande programmering! 1 Håll in "Cancel", "Set", och "Skiftnyckel" samtidigt i 5 sekunder! 2 Navigera till läge 11 med temp. knappar 3 Ändra Set Data till respektive utedel: Ex för U-200PE2E8, 0012 för U-71PE1E 4 Tryck på "Set" då slutar det blinka 5 Tryck på "Skiftnyckel" för att återgå till normalt läge U-36PE2E5A 0005 U-50PE2E5A 0009 U-60PE2E5A 0011 U-71PE1E5/ U-100PE1E U-125PE1E U-140PE1E U-200PE2E U-250PE2E Fabriks inställning är 0023 vilket betyder att detta omprogrammering kan hoppas över om du har U-250 utedel. Code No. 28 (Förhindra automatisk återstart) a) Navigera till läge 28 med temp knappar b) Ändra Set Data till med timer knappar c) Tryck på "Set" d) Håll in "Skiftnyckel" för att avsluta Man bör inte ha auto återstart på värmepumpen eftersom den får startsignal från luftbehandlings- aggregatet. VID STYRNING MED 0-10V EXTERN STYRNING - Slå på enheten med on/off knappen - Ändra med MODE knappen till kyla, ställ in temperatur till lägsta (18 C) - Ändra med MODE knappen till värme, ställ in temperatur till maximal (30 C) Nu kan värmepumpen styras med extern styrning! OBS! Ifall fjärrkontrollen slås på manuellt tar denna över styrningen 14

15 Teknisk support: eller PACi & VRF support Ni kan också kontakta oss på Panasonic Aircon Sverige direkt för alla andra frågor: Asim Ljukovac Säljare Nicklas Persson Säljare, väst Anders Olsson Säljare, syd Daniel Ståhl Support / Service Mikael Franzen Support daniel.stahl@eu.panasonic.com mikael.franzen@ext.eu.panasonic.com Heiko Kirsch Service Chef heiko.kirsch@eu.panasonic.com Panasonic Nordic, Filial till Panasonic Marketing Europé GmbH, Germany Besök adress: Telefonvägen 26, SE Hägersten 15 Leverans adress: Dialoggatan 17, SE Hägersten
