GOLD SD eff.var./cap.var.120-1
|
|
- Magnus Martinsson
- för 8 år sedan
- Visningar:
Transkript
1 SE/G.ELSD20E.608 GOLD SD eff.var./cap.var.20- Med styrenhet/ With control unit IQnavigator Säkerhetsbrytare/ huvudströmbrytare/ Safety switch/ main switch Eftervärme/ Reheater N L Temperaturgivare, tilluft/ Temperature sensor, supply air Temperaturgivare för densitetskorrigerat luftflöde/ Temperature sensor for density corrected air flow us-kontakter/ us connections Om aggregatuppställning innehåller batterivärmeåtervinnare är utetemperaturgivare monterad mellan filter och batterivärmeåtervinnare/ If the unit contains heat recovery coil, the outdoor temperature sensor is fitted between the filter and the heat recovery coil Fläkt/ Fan 2 Fläkt / Fan * * * Utan filter/ Without filter Filter 3 Fläkt/ Fan 2 Fläkt / Fan * * * Med filter/ With filter
2 SE/G.ELSD20E.608 GOLD SD eff.var./cap.var.20- Utan styrenhet/ Without control unit Säkerhetsbrytare/ huvudströmbrytare/ Safety switch/ main switch Kommunikationskabel till GOLD SD med styrenhet/ Communication cable to GOLD SD with control unit Om aggregatuppställning innehåller batterivärmeåtervinnare är fukt-/temperaturgivare för frånluft monterad mellan filter och batterivärmeåtervinnare/ If the unit contains heat recovery coil, exhaust air humidity/temperature sensor is fitted between the filter and the heat recovery coil Fläkt/Fan Fläkt / Fan * * * Utan filter/ Without filter Filter 4 Fläkt/Fan Fläkt / Fan * * * Med filter/ With filter 2
3 SE/G.ELSD20E.608 GOLD SD eff.var./cap.var.20- Sammankoppling av aggregat med styrenhet till aggregat utan styrenhet/ Connecting HU with control unit to HU without control unit ggregat med styrenhet/ HU with control unit Medlevererad bus-kabel/ Delivered bus cable Kabeladapter för montering i ellåda med styrenhet levereras löst i ellådan utan styrenhet/ Cable adapter for mounting in electrical distribution box with control unit is delivered unmounted in the electrical distribution box without control unit Ellåda, rörkopplingsenhet/ Electrical distribution box, pipe work package ggregat utan styrenhet HU without control unit Inkommande matning/ Power supply Inkommande matning/ Power supply Partvinnad kommunikationskabel min. 4x0,5 mm 2, max 00 meter (ingår ej i leverans)/ Twisted-pair communication cable min. 4x0,5 mm 2, max 00 meters (not included in delivery) Kommunikationskabel kan även anslutas på kabeladapter i ellådan på aggregatet med styrenhet om det underlättar installatíonen./ If it simplifies the installation, the communcation cable can also be connected to the cable adapter in the electrical distribution box of the HU with control unit. Partvinnad kommunikationskabel min. 4x0,5 mm 2, max 00 meter (ingår ej i leverans)/ Twisted-pair communication cable min. 4x0,5 mm 2, max 00 meters (not included in delivery) 3

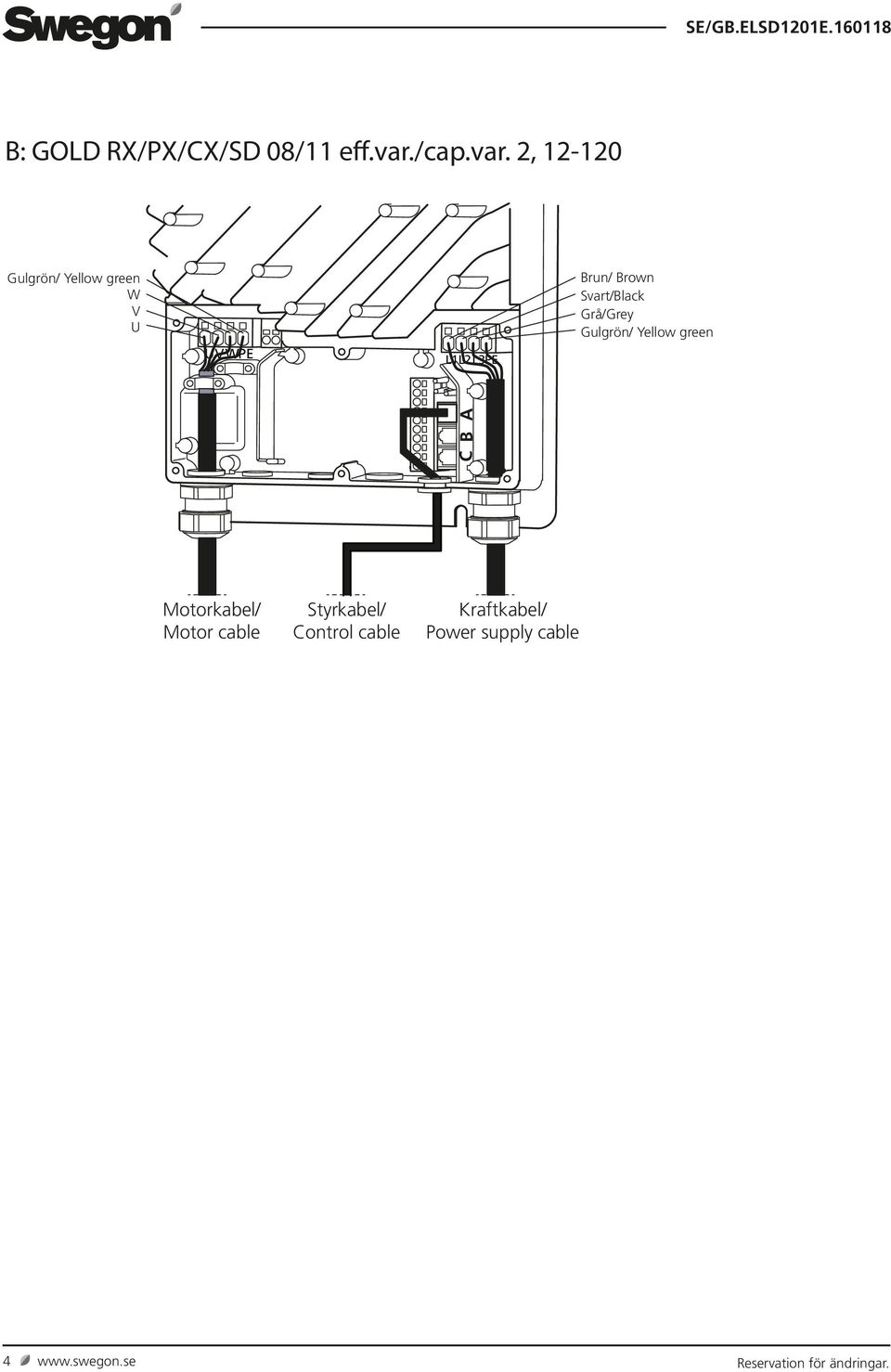

4 SE/G.ELSD20E.608 : GOLD RX/PX/CX/SD 08/ eff.var./cap.var. 2, 2-20 Gulgrön/ Yellow green W V U UVWPE LL2L3PE run/ rown Svart/lack Grå/Grey Gulgrön/ Yellow green Motorkabel/ Motor cable Styrkabel/ Control cable Kraftkabel/ Power supply cable 4
5 SE/G.ELSD20E.608 L: GOLD RX/PX/CX/SD 20 Pos/Pos. Fläkt :/ Fan : Fläkt :2/ Fan :2 Styrkablar med snabbkoppling/ Control cables with quick connector Tryckgivare sida / Pressure sida transducer Side CC5/CC5 Fläkt :3/ Fan :3 M: GOLD RX/PX/CX/SD 20 Pos/Pos. Fläkt 2:/ : Fläkt 2:2/ :2 Styrkablar med snabbkoppling/ Control cables with quick connector 6 6 CC6/CC6 Tryckgivare sida 2/ Pressure transducer Side 2 Fläkt 2:3/ :3 5
6 SE/G.ELSD20E
