2 Product configurations Produire configuration Produkt konfigurationen Producto configuraciones Produkt konfigurationerna Ref , Ver

3 1. Keypad K900; includes TOM-Net terminators. 2. Keypad K900 V2service; includes connection adapters for connecting to existing V2 cables (replacement for C900S or C900M). 3. PLUS pack K900; includes K900, Plug-in power supply, Power extender, Power extension cable 5m and TOM-Net data cable 25m. 1. Bordsmonitor K900; inkluderar TOM-Net terminatorer. 2. Bordsmonitor K900 V2service; inkluderar kopplings adapter för V2 system installation (ersättning för C900S eller C900M). 3. PLUS paket K900; inkluderar K900, plugg-in nätadapter, ström förgrening, ström förlängnings kabel 5m och TOM-Net datakabel 25m. 3 Ref , Ver

PLUS pack K900; includes K900, Plug-in power supply, Power extender, Power extension cable 5m and TOM-Net data cable 25m. 1.

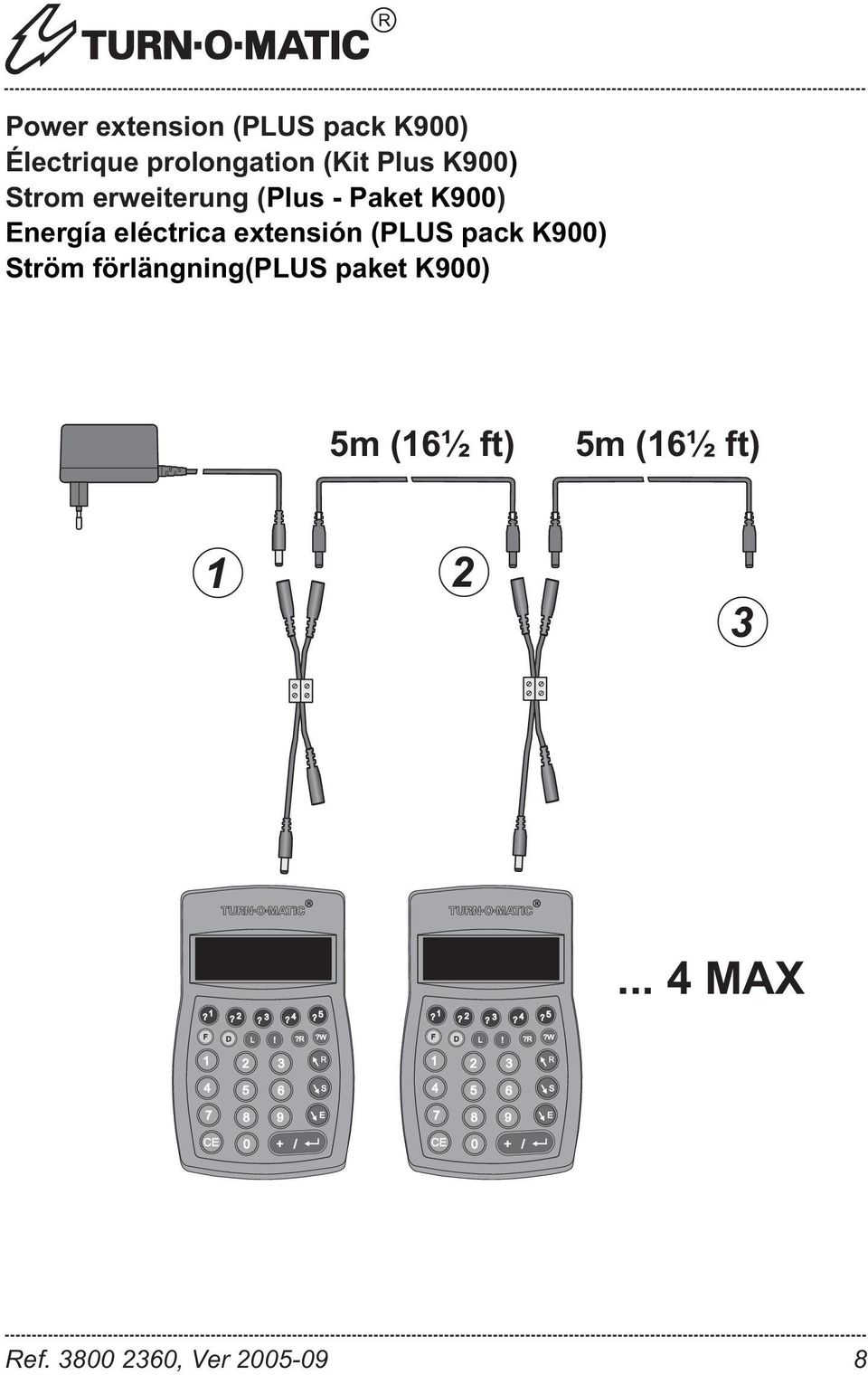

8 Power extension (PLUS pack K900) Électrique prolongation (Kit Plus K900) Strom erweiterung (Plus - Paket K900) Energía eléctrica extensión (PLUS pack K900) Ström förlängning(plus paket K900) 5m (16½ ft) 1 5m (16½ ft) MAX Ref , Ver

eléctrica extensión (PLUS pack K900) Ström förlängning(plus

9 1. Plug in the power supply to the power extender and plug in the power extender to the first K900. Plug in the power extension cable to the power extender. 2. Plug in the power extension cable to the power extender at the next K900 and plug in the power extender to the K Continue the power extension up to a maximum of four (4) K900 units connected to one power supply. 1. Plugga in nätaggregat till ström förgreningen och plugga in ström förgreningen i den första K900. Plugga in ström förlängnings kabeln i den ström förgreningen. 2. Plugga in ström förlängnings kabeln i den nästa K900 ström förgreningen och plugga in ström förgreningen i den K Försätt med ström förlängningen upp till fyra (4) K900 enheter kopplade till ett nätaggregat. 9 Ref , Ver

Continue the power extension up to a maximum of four (4) K900 units connected to one power supply. 1.

10 K900 address setting procedure K900 adresser site procédure K900 adresse einstellung prozedur K900 selección de las clavijas de dirección proceso K900 adress inställning procedur Ref , Ver

selección de las clavijas de dirección proceso K900

11 1. Plug in power to the K900. During the K900 start-up sequence, hold down the L key 3+ seconds. The K900 will enter the address setting routine and display the currently set address as Ad.xx where xx = address. 2. Press the ENTER key to change the address +1 or the R key to change the address -1. Pressing the R key first will start the address selection at address = Hold down the L key 3+ seconds to save the new address setting. Restart the K900 to start up with the new address. 1. Anslut ström till K900. Under start sekvensen, hålla ner L tangenten minst 3 sekunder. K900 öppnar adress inställnings rutinen och visar den inställda adressen som Ad.xx där xx = adress. 2. Tryck ENTER tangeten för att bläddra adressen uppåt eller R tangeten för att bläddra adressen neråt. Om man tryckar R tangeten först, börjar adress inställningen med adress = Håll ner L tangenten minst 3 sekunder för att spara den nya adressen. Starta om K900 för att börja operationen med den nya adressen. 11 Ref , Ver

Hold down the L key 3+ seconds to save the new address setting. Restart the K900 to start up with the new address. 1. Anslut ström till K900.

12 K900 TOM-Net address setting Vérification des adresses de K900 K900 TOM-Net Adresse einstellung Selección de las clavijas de dirección del K900 K900 TOM-Net adress inställning... M3 TOM-Net SP1 L3... SP1 SP30 V2 Select 900 Signal 900 Info 900 Electronic Dispenser for Signal 900 & Info 900 Ref , Ver SP15... SP1* SP15 12

13 Set K900 address to these settings (only one of each address per system, no duplicate addresses): M3.SP SP15 7F. L3. SP SP15 7F, SP SP30 8F. V2 Select 900 system: SP SP15 4F. V2 Signal & Info 900 system: SP SP15 4F. NOTE: K900 can only be used in Slave positions, SP2... SP15 with no SP light cubes. Ställ in K900 adress till dem här inställningarna (bara en av varje adress per system, inga dubblett adresser tillåtna): M3. SP SP15 7F. L3. SP SP15 7F, SP SP30 8F. V2 Select 900 system: SP SP15 4F. V2 Signal 900 system: SP SP15 4F. OBS! K900 kan bara används till slav positoner, SP2... SP15 med inga SP ljuskuber. 13 Ref , Ver

Ställ in K900 adress till dem här inställningarna (bara en av varje adress per system, inga dubblett adresser tillåtna): M3. SP1 71... SP15 7F. L3. SP1 71... SP15 7F, SP16 81.

14 K900 Start-up Démarrage de K900 Start den K900 Inicio del K900 K900 Start 1 2 Ref , Ver

15 1. Connect power to the K900. The K900 will display the start-up sequence: Program Version... TOM-Net address... Status. The Status can be one of the following depending on the set address: 2. If set to a M3 or V2 Master address (71 or 41), Status = Number displayed at power OFF (000 if first start). 3. If set to a non-master address (72, 42 etc.) on an M3 or V2 system, Status = (waiting for input). 4. If installed on an L3 system (ex. address 81), Status = off (first start) or A.xxx (restart, A = logged on Service Type). 5. If a K900 is set to a duplicate address, Status = EC (Error Communication) on one of the duplicates. 1. Anslut ström till K900. Då visar K900 start sekvensen: Program Version... TOM-Net adress... Status. Status kan vara en av följanden beroende på inställd adressen: 2. Om adressen är en M3 eller V2 system Master adress (71 eller 41), Status = senaste siffror som visades vid ström frånkoppling (000 om första start). 3. Om adressen är en M3 eller V2 system non-master adress (72, 42 osv.), Status = (väntar på inknappning). 4. Om installerad på ett L3 system (ex. address 81), Status = off (första start) eller A.xxx (omstart, A = påloggad Service typ). 5. Om K900 är ställd till en dubblet adress, Status = EC (Error Communication) på en av dubbleterna. 15 Ref , Ver

) on an M3 or V2 system, Status = - - - - (waiting for input). 4. If installed on an L3 system (ex. address 81), Status = off (first start) or A.xxx (restart, A = logged on Service Type). 5.
