1 Si-Tool e USB-HART Modem - Matningsdon - Precisionsmätning Innehållsförteckning Introduktion...2 Produktbeskrivning...2 Installation av SiTool programvara och start av modem...3 Installation av padvisor programvara och start av kommunikation...4 Användningsexempel...5 Konfiguration av 2-trådstransmitter i verkstadsmiljö...5 Konfiguration av 2-trådstransmitter ansluten till styrsystem...6 Test och kalibrering av 2-trådstransmitterns strömslinga i verkstadsmiljö...7 Test and kalibrering av 2-trådstransmitterns tryckmätning i verkstadsmiljö...8 Lista över ingående komponenter...9 Satron Instruments P&P Box 201, SÄFFLE Tel , fax pop@satron.se HART is registered trademark of HART Communication Foundation. We reserve the right to make technical changes without prior notice. Sid 1(9)

2 Introduktion Si-Toole är ett verktyg för instrumentspecialister, inte enbart ett USB-HART modem. Det är ett komplett paket för konfigurering och kalibrering av 4..20mA 2-tråds transmittrar. Då arbete måste utföras i fält, med dator, modem, testkablar, nätaggregat och precisionsmätmotstånd löser denna enhet, i fickformat, många problem. Produktbeskrivning Egenskaper: - USB - HART modem - 24VDC överlastskyddat matningsdon för HART-instrument - matning från USB eller externt nätaggregat 9..30VAC/DC (inkluderat) - utgångar galvaniskt isolerade från USB-port - inbyggt HART kompatibelt 250 ohm lastmotstånd ohm / 0.01 % motstånd för kalibrering 0,4-2,0VDC, motsv ma Indikeringsdioder: - PC <- > Si-Tool / Si-Tool <- > HART-instrument kommunikation info TX+RX - HART-instrument strömslinga i funktion matningsspänning ansl.(hart eller USB) extern spänningsmatning ansluten 24VDC -24VDC matningsspänning ansluten Orderkod: Satron Si-Tool-e, M Blinkande varning för ansluten aktiv 24VDC matning OBS! Anslut ej till aktiv krets. Kan störa styrsystemet!

3 Installation av Si-Toole programvara och start av modem OBS! Anslut först SiTool till PC's USB-port och installera därefter drivrutinerna!!! Installation av drivrutiner 1.1 Starta PC:n, placera Satron-CD:n i cd-läsaren 1.2 Anslut USB-kabeln mellan PC:s USB-port och Si-Tool 1.3 PC:n informerar att en ny USB-enhet hittats och startar Driver installation wizard 1.4 Följ instruktionerna på skärmen. Installation wizard är olika beroende av operativsystem Drivare för Windows-98, Windows-2000 och Windows-XP operativsystem finns i följande mappar: Windows-98: \Si-Tool-e\driver-W98\ Windows-2000: \Si-Tool-e\driver-W2000-XP\ Windows-XP: \Si-Tool-a\driver-W2000-XP\ Efter Installation av USB-drivaren, skall konfigurationsprogramvara från instrumentleverantören installeras. Satronprodukter använder padvisor programvara.(sid.4) Sid 3(9)

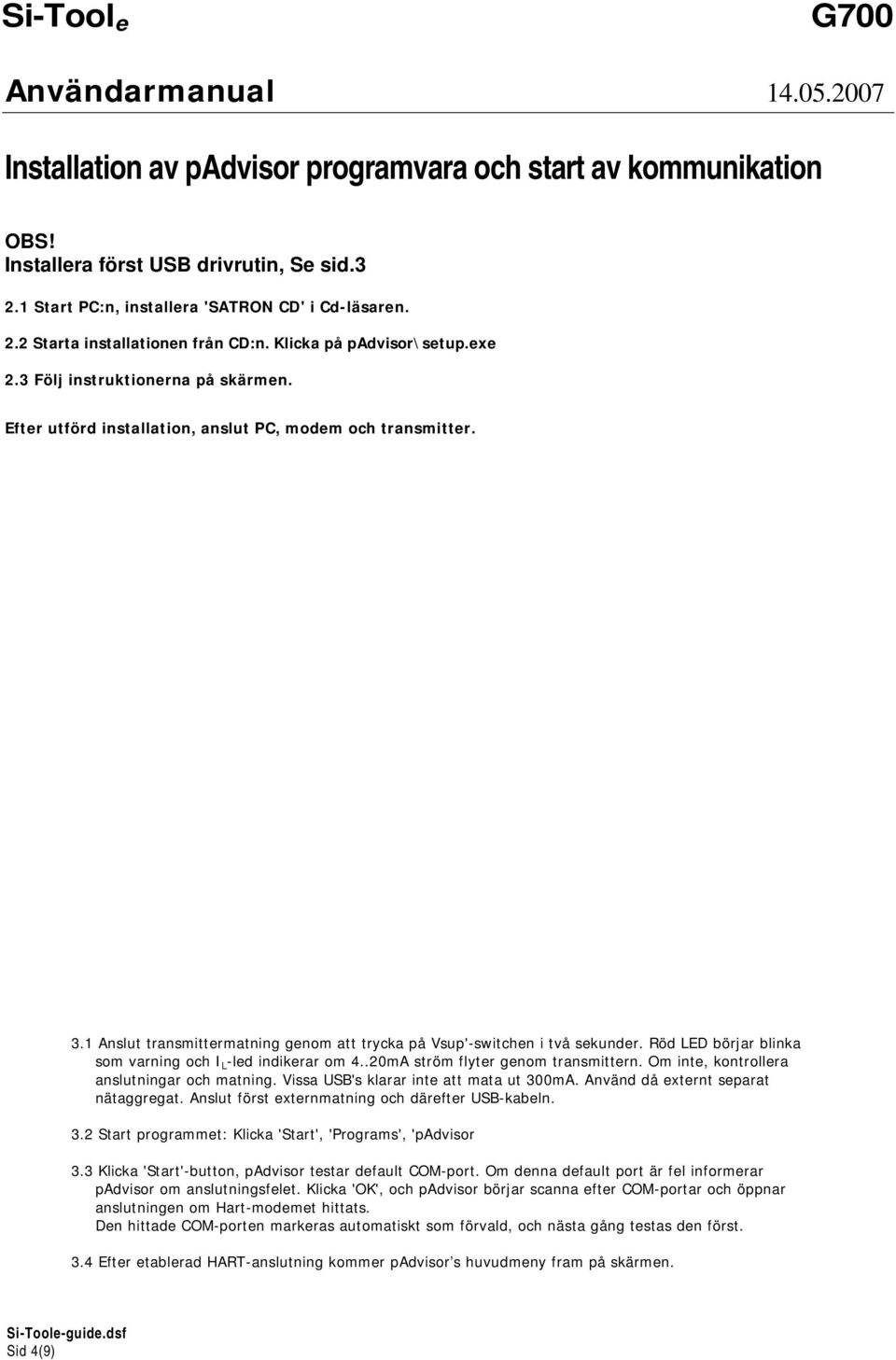

4 Installation av padvisor programvara och start av kommunikation OBS! Installera först USB drivrutin, Se sid Start PC:n, installera 'SATRON CD' i Cd-läsaren. 2.2 Starta installationen från CD:n. Klicka på padvisor\setup.exe 2.3 Följ instruktionerna på skärmen. Efter utförd installation, anslut PC, modem och transmitter. 3.1 Anslut transmittermatning genom att trycka på Vsup'-switchen i två sekunder. Röd LED börjar blinka som varning och I L -led indikerar om 4..20mA ström flyter genom transmittern. Om inte, kontrollera anslutningar och matning. Vissa USB's klarar inte att mata ut 300mA. Använd då externt separat nätaggregat. Anslut först externmatning och därefter USB-kabeln. 3.2 Start programmet: Klicka 'Start', 'Programs', 'padvisor 3.3 Klicka 'Start'-button, padvisor testar default COM-port. Om denna default port är fel informerar padvisor om anslutningsfelet. Klicka 'OK', och padvisor börjar scanna efter COM-portar och öppnar anslutningen om Hart-modemet hittats. Den hittade COM-porten markeras automatiskt som förvald, och nästa gång testas den först. 3.4 Efter etablerad HART-anslutning kommer padvisor s huvudmeny fram på skärmen. Si-Toole-guide.dsf Sid 4(9)

5 Exempel 1. Konfiguration av 2-W transmitter i verkstadsmiljö - transmittern FÅR INTE vara ansluten till styrsystem - anslut transmittern till modemet som nedan - tryck på Vsup-knappen under två sekunder, röd LED tänds och indikerar för matningsspänning. IL-LED tänds. Nu matas transmittern från Si-Toole. - starta padvisor Si-Toole-guide.dsf Sid 5(9)

6 Exempel 2. Konfiguration av 2-W transmitter ansluten till styrsystem (live circuit) -kontrollera att Si-Toole :s transmittermatning INTE är på (= Vsup LED är OFF) -anslut modemet enligt nedan. Automation or control system connection cable Si-Toole-guide.dsf Sid 6(9)

7 Exempel 3. Test och kalibrering av 2-W transmittern's strömslinga i verkstadsmiljö - transmittern FÅR INTE vara ansluten till ett kontrollsystem - anslut transmitter och modem som nedan. - tryck på Vsup-knappen i två sekunder. Röd LED indikerar och varnar för matningsspänning IL-LED tänds. Nu matas transmittern från Si-Tool e. - starta padvisor - DVM mäter transmitterströmmen som spänning över ett 100 ohms precisionsmotstånd, så ma ström motsvarar DCV spänning. Denna metod är noggrannare än vid användning av DVM:s strömmätningsområden, vilka är typiskt onoggranna mätningar. Si-Toole-guide.dsf Sid 7(9)

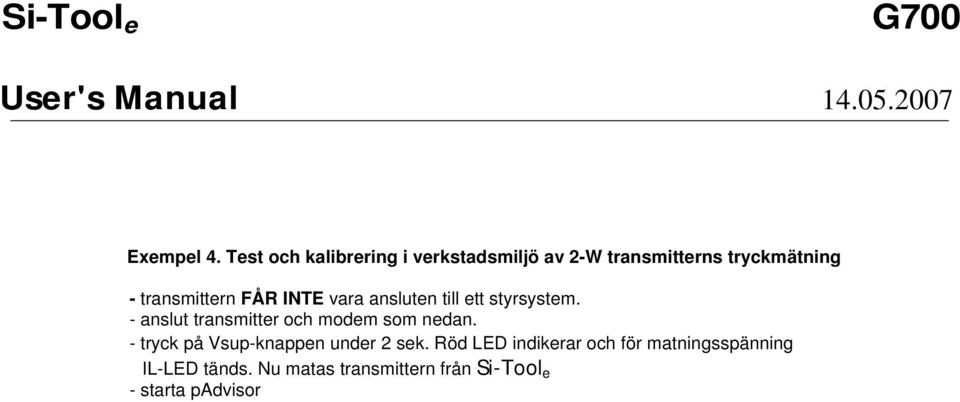

8 User's Manual Exempel 4. Test och kalibrering i verkstadsmiljö av 2-W transmitterns tryckmätning - transmittern FÅR INTE vara ansluten till ett styrsystem. - anslut transmitter och modem som nedan. - tryck på Vsup-knappen under 2 sek. Röd LED indikerar och för matningsspänning IL-LED tänds. Nu matas transmittern från Si-Tool e - starta padvisor

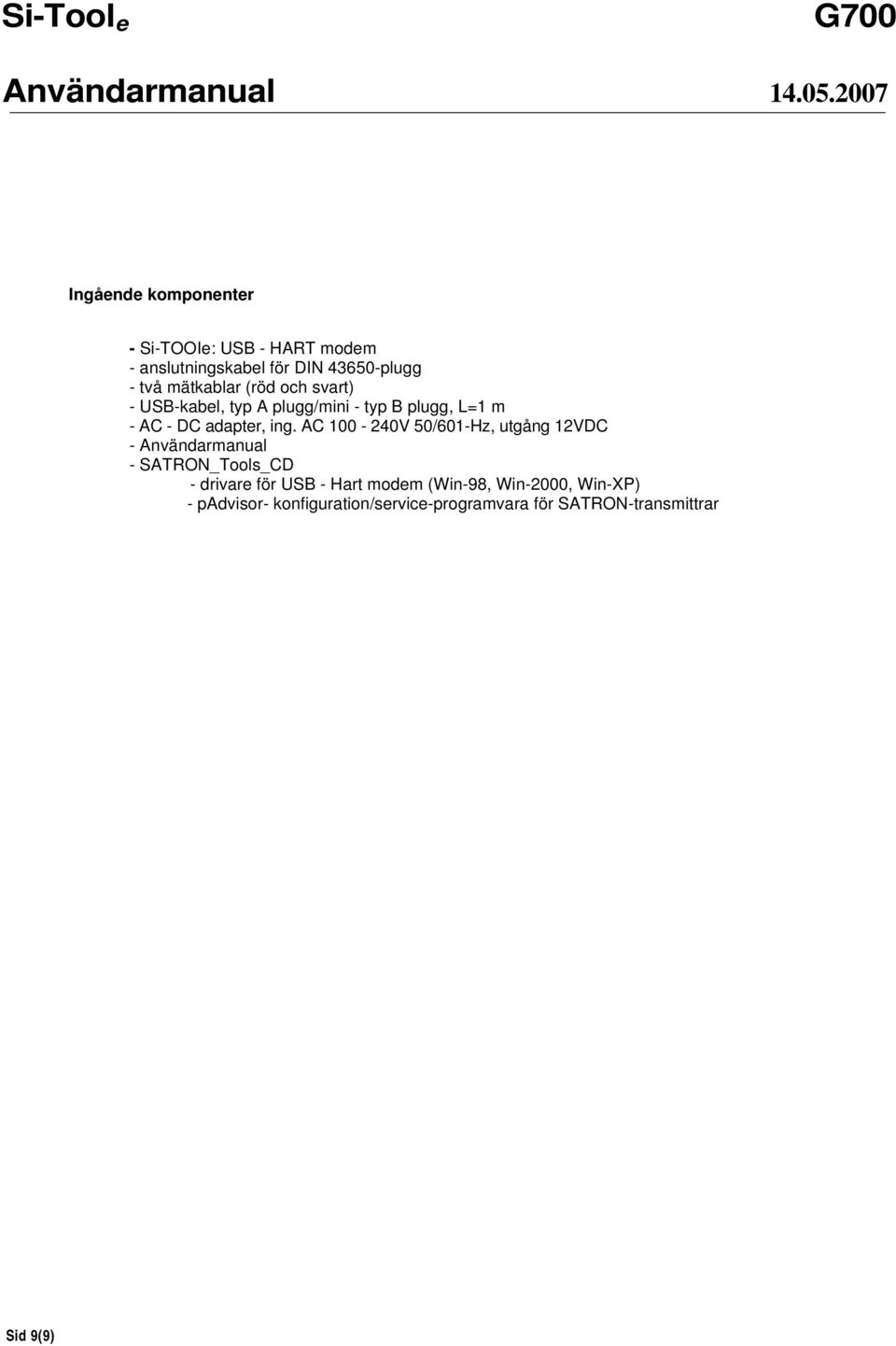

9 Ingående komponenter - Si-TOOIe: USB - HART modem - anslutningskabel för DIN plugg - två mätkablar (röd och svart) - USB-kabel, typ A plugg/mini - typ B plugg, L=1 m - AC - DC adapter, ing. AC V 50/601-Hz, utgång 12VDC - Användarmanual - SATRON_Tools_CD - drivare för USB - Hart modem (Win-98, Win-2000, Win-XP) - padvisor- konfiguration/service-programvara för SATRON-transmittrar Sid 9(9)
