1

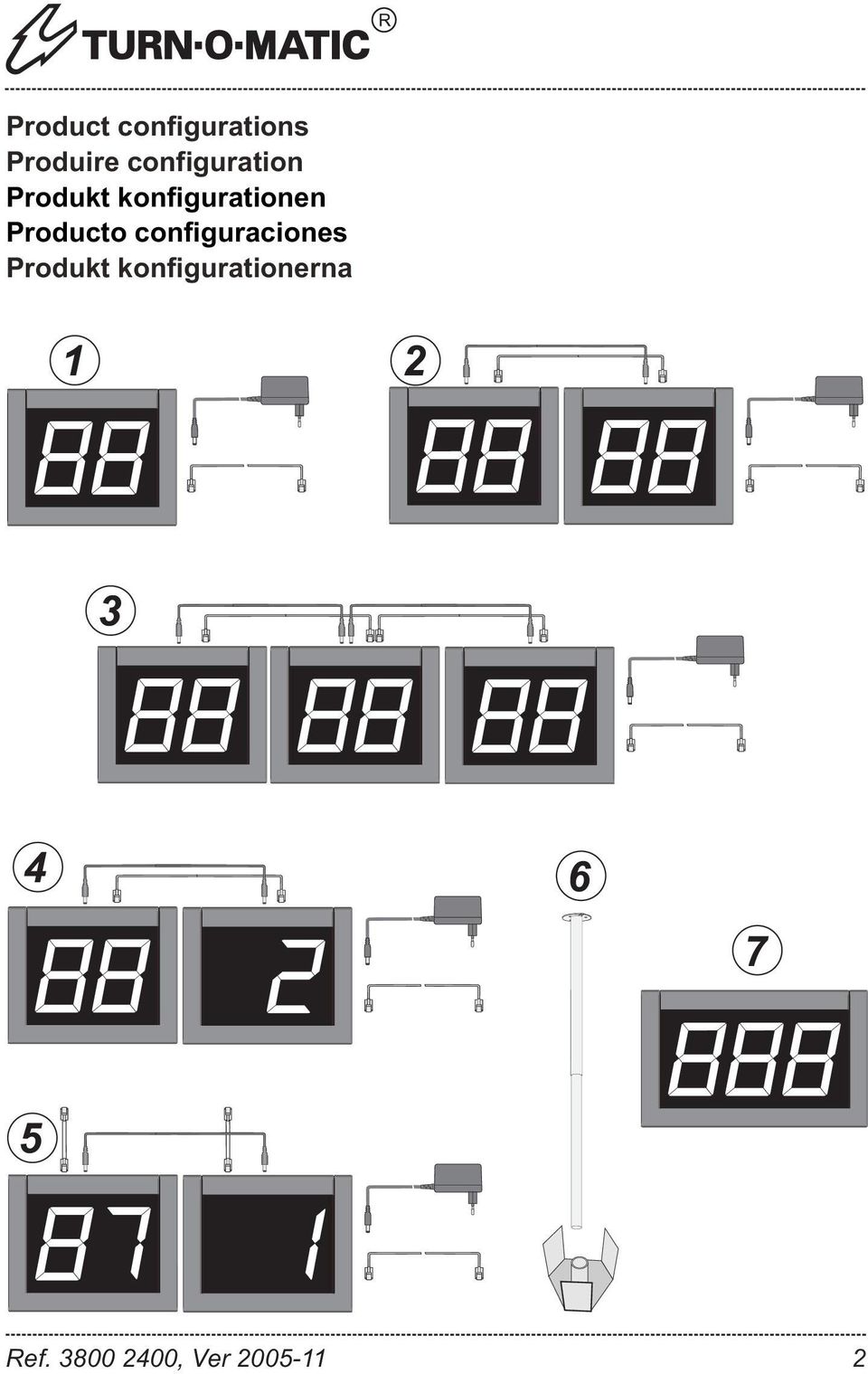

2 Product configurations Produire configuration Produkt konfigurationen Producto configuraciones Produkt konfigurationerna Ref , Ver 005-

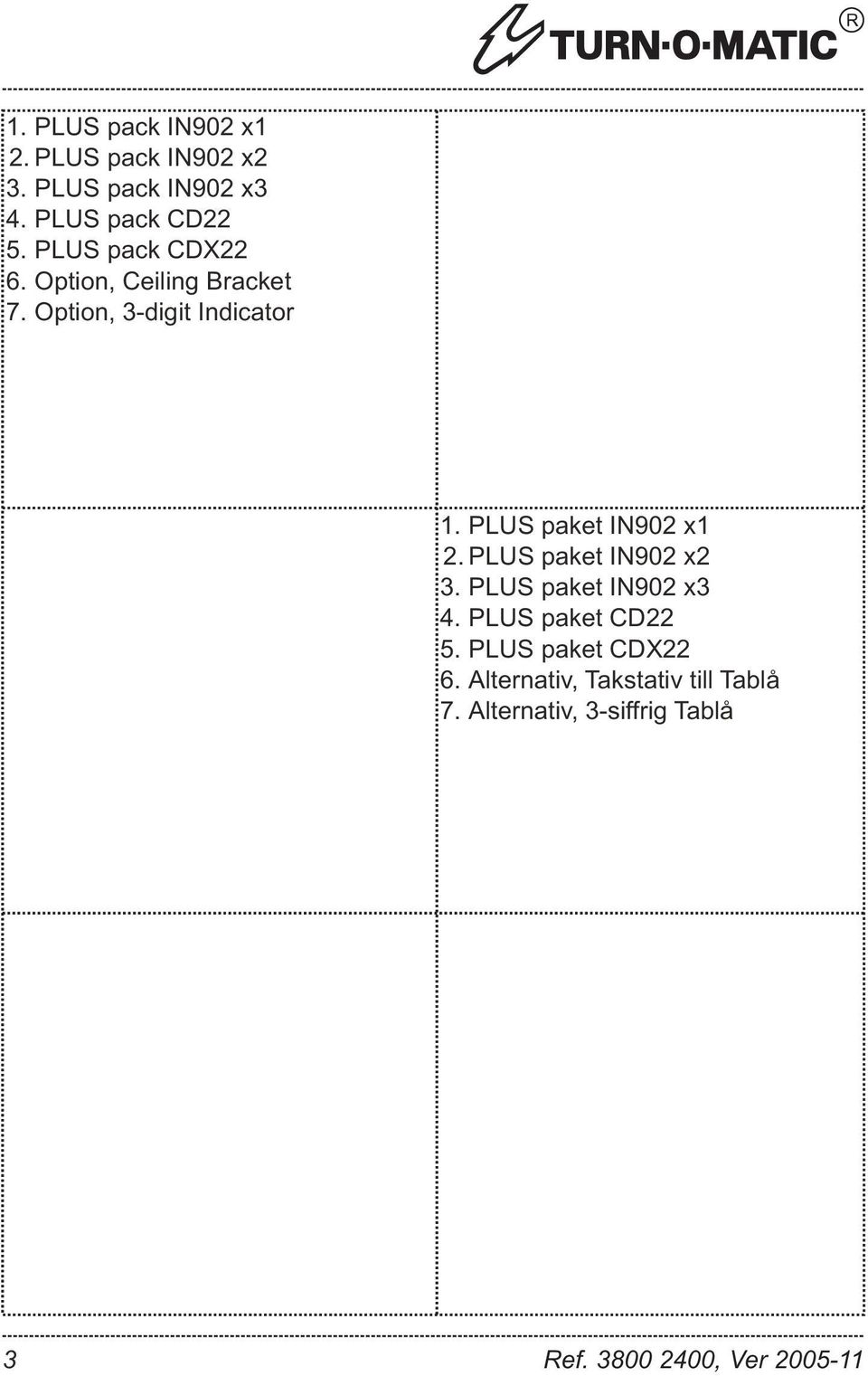

3 . PLUS pack IN90 x. PLUS pack IN90 x 3. PLUS pack IN90 x3 4. PLUS pack CD 5. PLUS pack CDX 6. Option, Ceiling Bracket. Option, 3-digit Indicator. PLUS paket IN90 x. PLUS paket IN90 x 3. PLUS paket IN90 x3 4. PLUS paket CD 5. PLUS paket CDX 6. Alternativ, Takstativ till Tablå. Alternativ, 3-siffrig Tablå 3 Ref , Ver 005-

4 Indicator address setting (S3 & M3 systems) Vérification des adresses de l'afficheur (S3 & M3 système) Anzeige-Adresse einstellung (S3 & M3 Systeme) Selección de las clavijas de dirección (S3 & M3 sistemas) Tablåns TOM-Net adress inställning (S3 & M3 system) START pack PLUS pack IN90/3 x IN90/3 x IN90/3 x3 START pack PLUS pack IN90/3 x IN90/3 x IN90/3 x3 S3 M3 M3 Par START pack PLUS pack IN90/3 x CD-Nr CD-SP PLUS pack CD / CD3 Ref , Ver 005- SP SP5 4

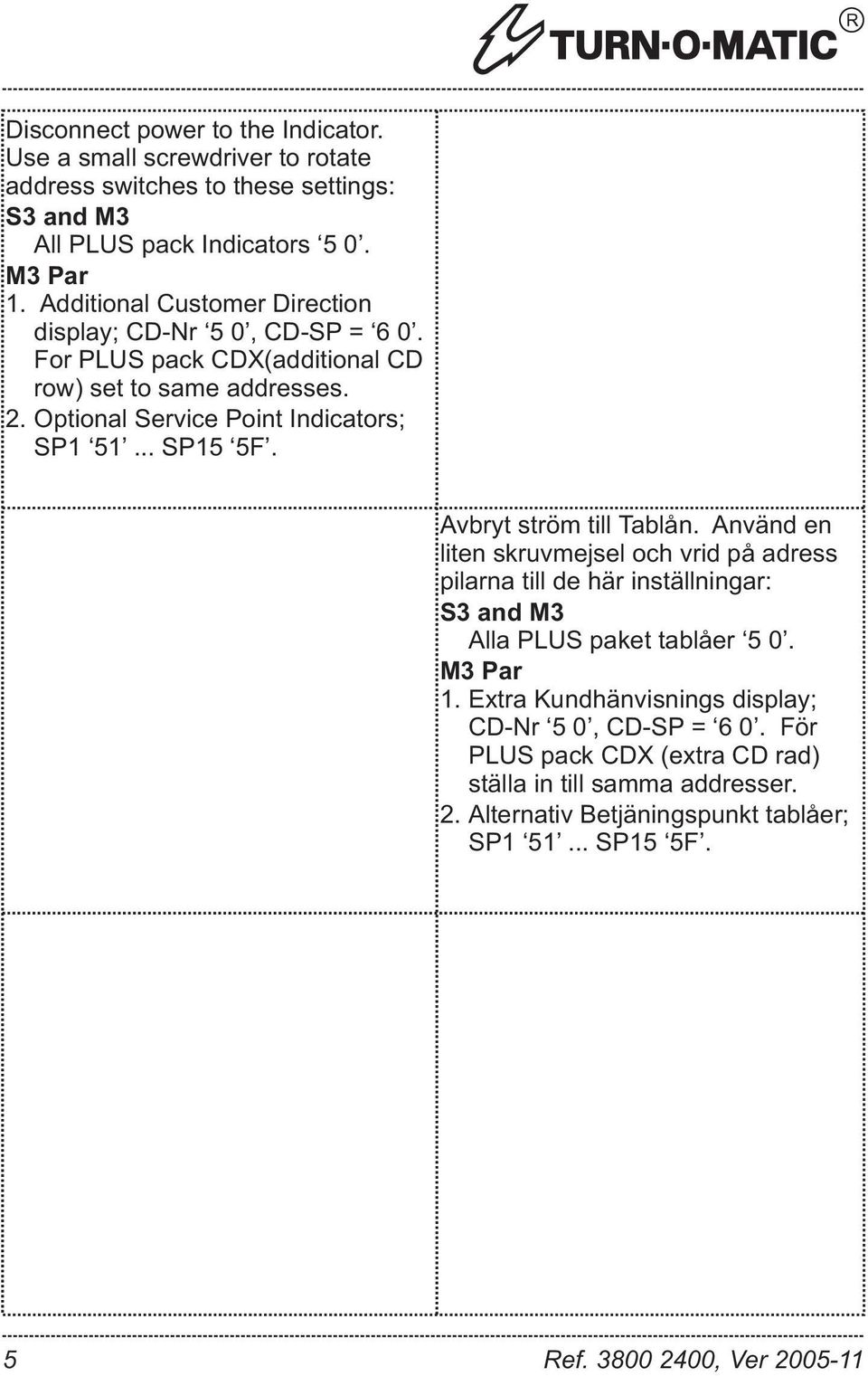

5 Disconnect power to the Indicator. Use a small screwdriver to rotate address switches to these settings: S3 and M3 All PLUS pack Indicators 5 0. M3 Par. Additional Customer Direction display; CD-Nr 5 0, CD-SP = 6 0. For PLUS pack CDX(additional CD row) set to same addresses.. Optional Service Point Indicators; SP 5... SP5 5F. Avbryt ström till Tablån. Använd en liten skruvmejsel och vrid på adress pilarna till de här inställningar: S3 and M3 Alla PLUS paket tablåer 5 0. M3 Par. Extra Kundhänvisnings display; CD-Nr 5 0, CD-SP = 6 0. För PLUS pack CDX (extra CD rad) ställa in till samma addresser.. Alternativ Betjäningspunkt tablåer; SP 5... SP5 5F. 5 Ref , Ver 005-

6

7

8

9

10

11

12

13

14 Connections, PLUS pack IN90/3 x/x3, CD/3 Branchements, Kit PLUS IN90/3 x/x3, CD/3 Verbindungen, PLUS-Paket IN90/3 x/x3, CD/3 Conexiones, PLUS pack IN90/3 x/x3, CD/3 Kopplingar, PLUS paket IN90/3 x/3, CD/3 5 m(6½ ft) 0.5 m(½ ft) F F 0 á á B4CDE A 4 66 A B4CD6E á 9 00 á B4CDE A 4 66 A3 4C56E A B4CD6E 3 5 C AA3 4C56EE A3 4C56E C AA3 4C56EE F 0 09 F m( ft) 09 5 Ref , Ver 005-4

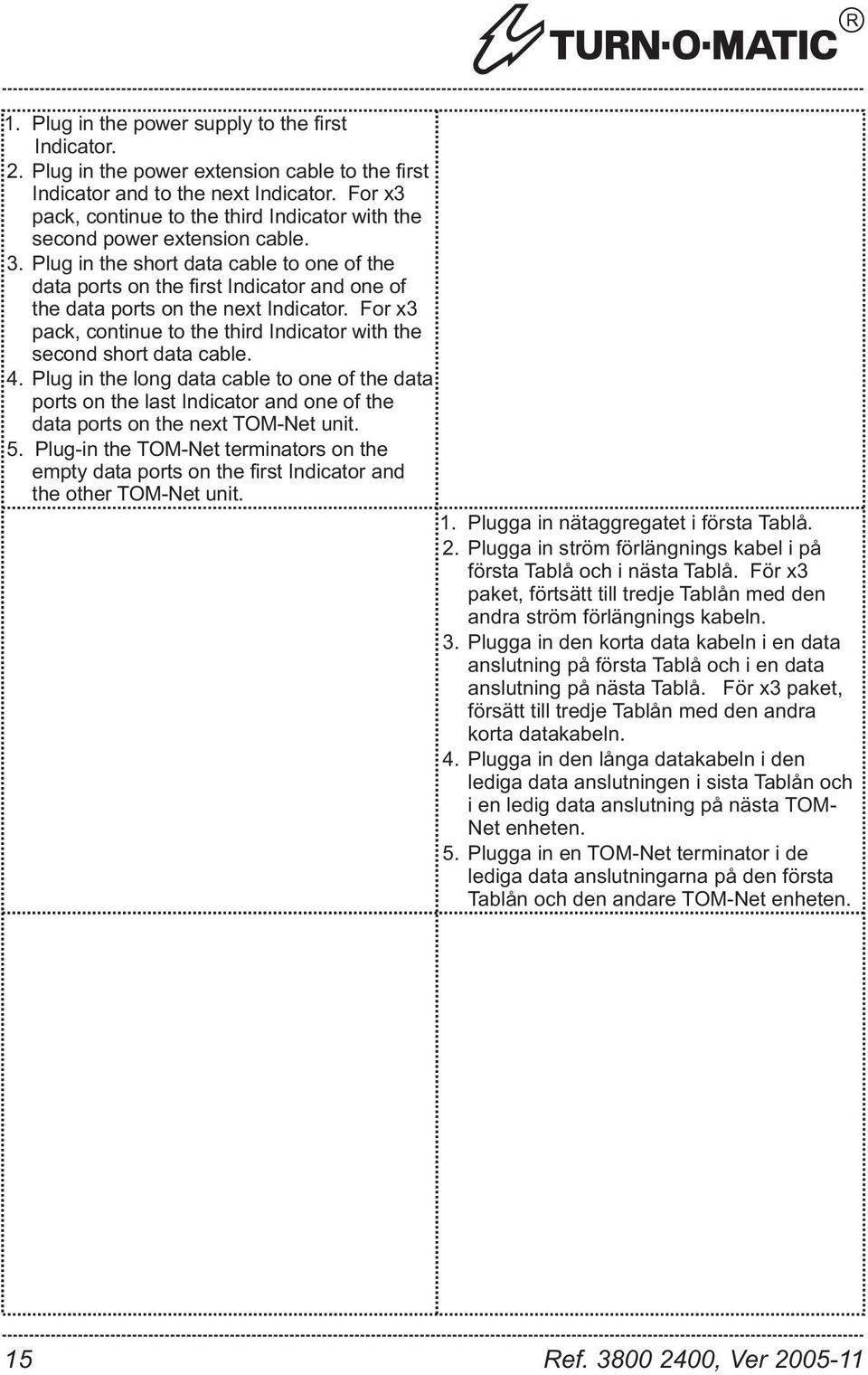

15 . Plug in the power supply to the first Indicator.. Plug in the power extension cable to the first Indicator and to the next Indicator. For x3 pack, continue to the third Indicator with the second power extension cable. 3. Plug in the short data cable to one of the data ports on the first Indicator and one of the data ports on the next Indicator. For x3 pack, continue to the third Indicator with the second short data cable. 4. Plug in the long data cable to one of the data ports on the last Indicator and one of the data ports on the next TOM-Net unit. 5. Plug-in the TOM-Net terminators on the empty data ports on the first Indicator and the other TOM-Net unit.. Plugga in nätaggregatet i första Tablå.. Plugga in ström förlängnings kabel i på första Tablå och i nästa Tablå. För x3 paket, förtsätt till tredje Tablån med den andra ström förlängnings kabeln. 3. Plugga in den korta data kabeln i en data anslutning på första Tablå och i en data anslutning på nästa Tablå. För x3 paket, försätt till tredje Tablån med den andra korta datakabeln. 4. Plugga in den långa datakabeln i den lediga data anslutningen i sista Tablån och i en ledig data anslutning på nästa TOMNet enheten. 5. Plugga in en TOM-Net terminator i de lediga data anslutningarna på den första Tablån och den andare TOM-Net enheten. 5 Ref , Ver 005-

16 Connections, PLUS pack CDX/3 Branchements, Kit PLUS CDX/3 Verbindungen, PLUS-Paket CDX/3 Conexiones, PLUS pack CDX/3 Kopplingar, PLUS paket CDX/3 0 0 á á A B4CD6E 09 B4CDE A 4 66 A3 4C56E F F F 0 á á B4CDE A 4 66 A B4CD6E á 9 00 á B4CDE A A3 4C56E A B4CD6E C AA3 4C56EE A3 4C56E C AA3 4C56EE 09 Ref , Ver F F 0 F 0 á B4CDE A 4 66 AA3 4C56EE A3 4C56E á AA3 4C56EE A B4CD6E 3 F F 0 6

17 . Plug in the power supply to the first Indicator.. Plug in the power extension cable to the empty power port on the first Indicator and one of the power ports on the next Indicator. 3. Plug in the cascade cables to the cascade OUT ports on the bottom of the CD/3 and to the cascade IN ports on the top of the CDX/3.. Plugga in nätaggregatet i den första Tablå.. Plugga in ström förlängnings kabel i första Tablån och i nästa Tablå. 3. Plugga in kaskad kablarna i kaskad UT anslutningar på undersidan av CD/3 och i kaskad IN anslutningar på ovansidan av CDX/3. Ref , Ver 005-

18

19

20

21

22

23

24
