NX WSI-box. Installation och användarmanual Svenska

Transkript

1 NX WSI-box Installation och användarmanual

2 WSI-box 1

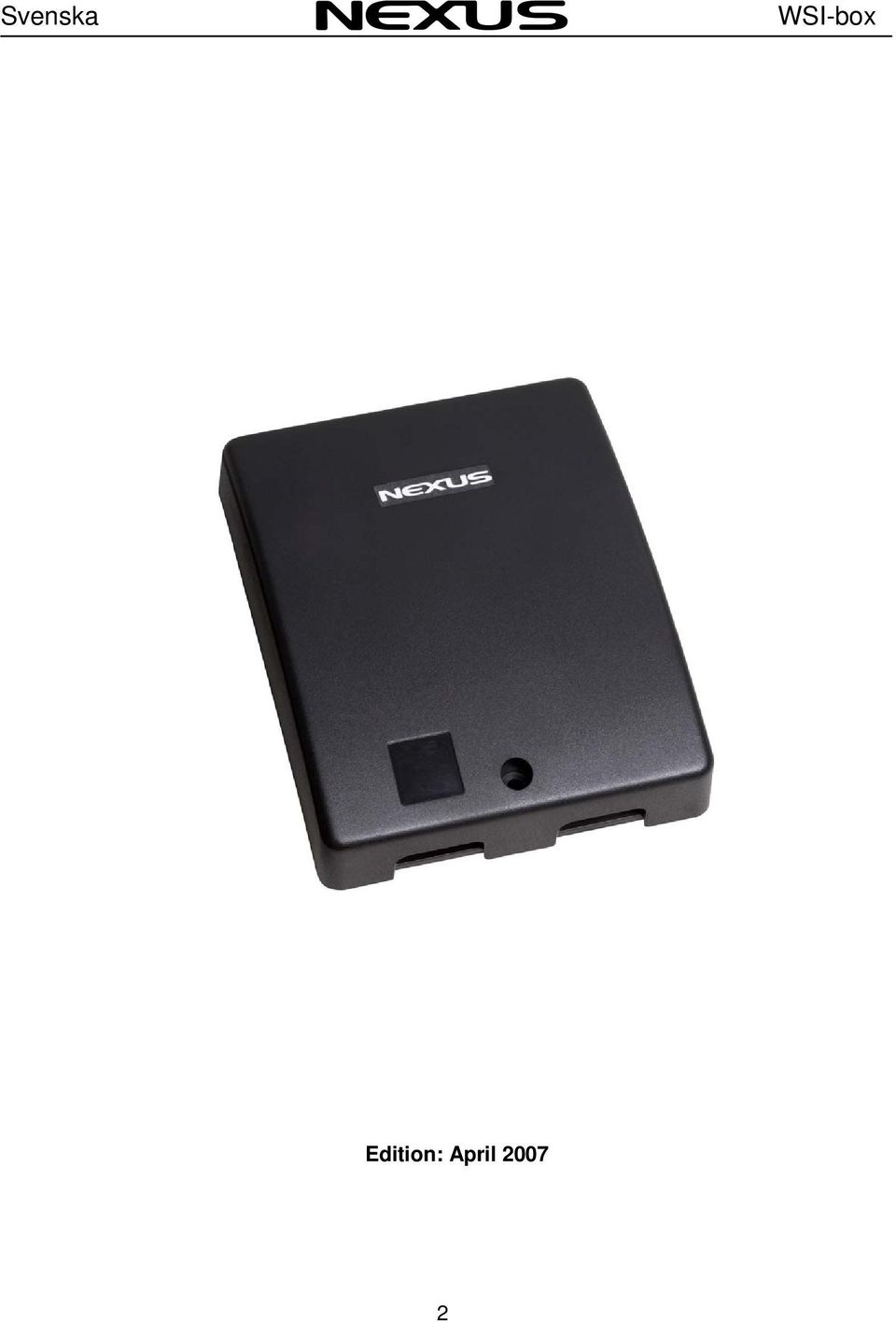

3 WSI-box Edition: April

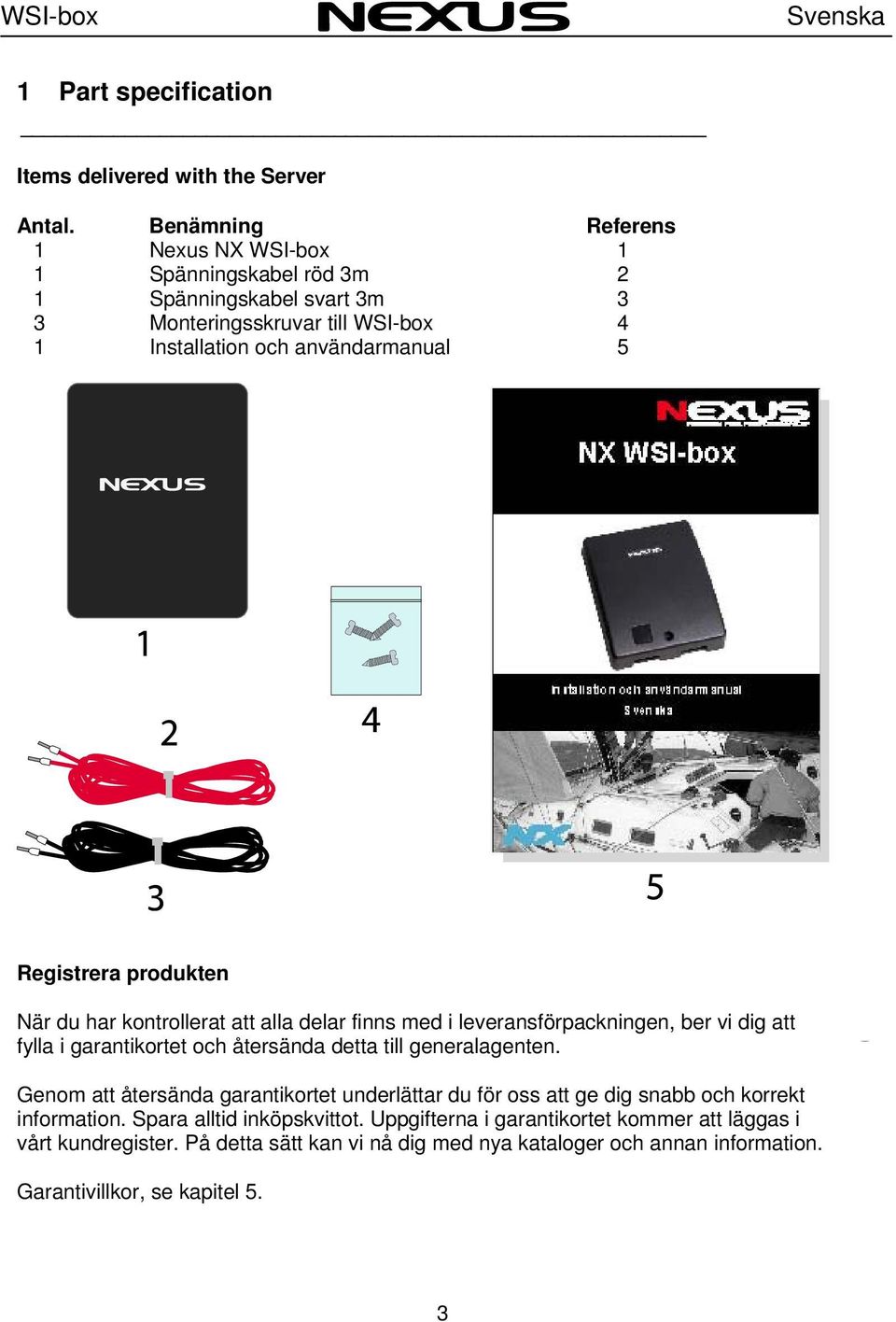

4 WSI-box 1 Part specification Items delivered with the Server Antal. Benämning Referens 1 Nexus NX WSI-box 1 1 Spänningskabel röd 3m 2 1 Spänningskabel svart 3m 3 3 Monteringsskruvar till WSI-box 4 1 Installation och användarmanual 5 Registrera produkten När du har kontrollerat att alla delar finns med i leveransförpackningen, ber vi dig att fylla i garantikortet och återsända detta till generalagenten. Genom att återsända garantikortet underlättar du för oss att ge dig snabb och korrekt information. Spara alltid inköpskvittot. Uppgifterna i garantikortet kommer att läggas i vårt kundregister. På detta sätt kan vi nå dig med nya kataloger och annan information. Garantivillkor, se kapitel 5. 3

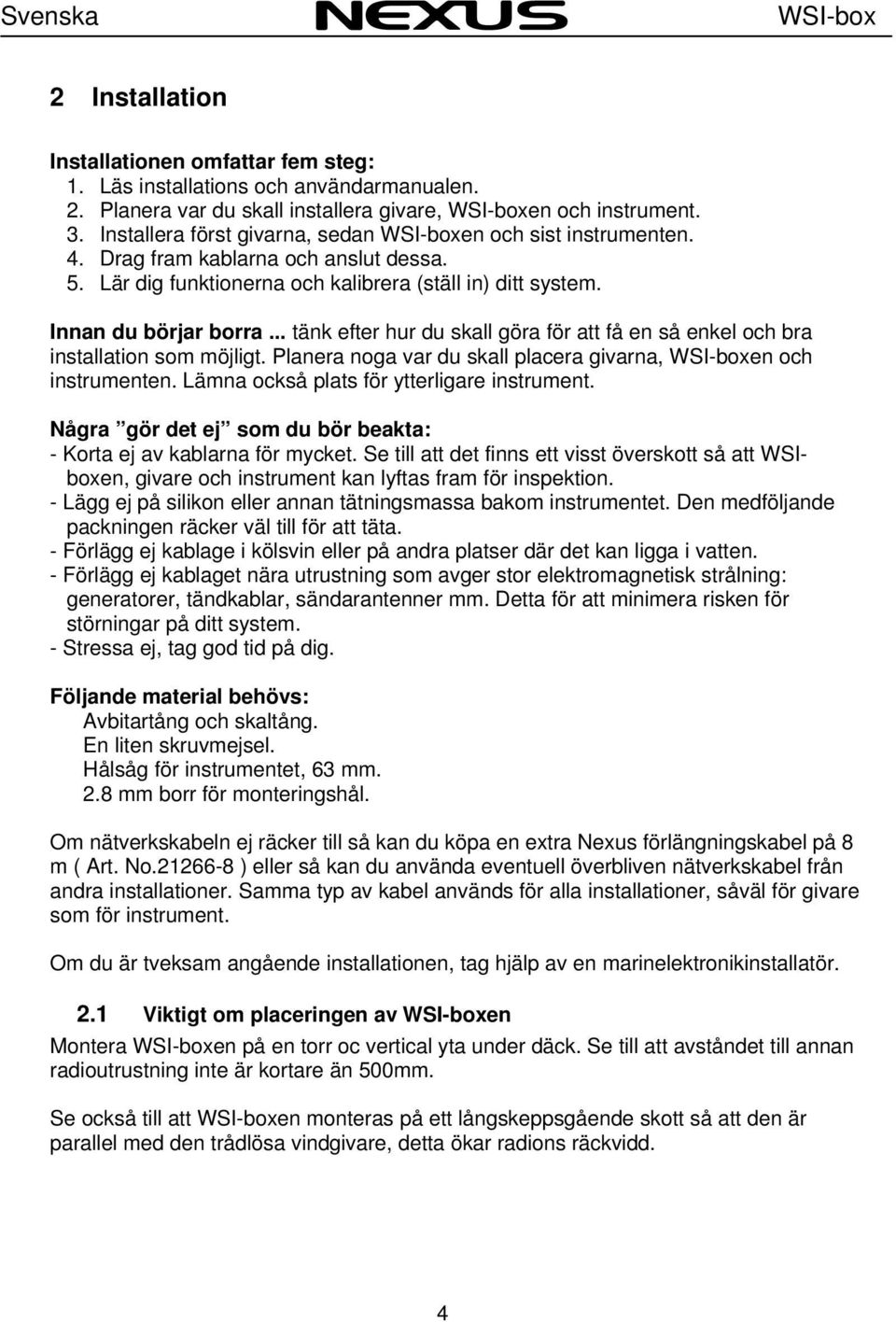

5 WSI-box 2 Installation Installationen omfattar fem steg: 1. Läs installations och användarmanualen. 2. Planera var du skall installera givare, WSI-boxen och instrument. 3. Installera först givarna, sedan WSI-boxen och sist instrumenten. 4. Drag fram kablarna och anslut dessa. 5. Lär dig funktionerna och kalibrera (ställ in) ditt system. Innan du börjar borra... tänk efter hur du skall göra för att få en så enkel och bra installation som möjligt. Planera noga var du skall placera givarna, WSI-boxen och instrumenten. Lämna också plats för ytterligare instrument. Några gör det ej som du bör beakta: - Korta ej av kablarna för mycket. Se till att det finns ett visst överskott så att WSIboxen, givare och instrument kan lyftas fram för inspektion. - Lägg ej på silikon eller annan tätningsmassa bakom instrumentet. Den medföljande packningen räcker väl till för att täta. - Förlägg ej kablage i kölsvin eller på andra platser där det kan ligga i vatten. - Förlägg ej kablaget nära utrustning som avger stor elektromagnetisk strålning: generatorer, tändkablar, sändarantenner mm. Detta för att minimera risken för störningar på ditt system. - Stressa ej, tag god tid på dig. Följande material behövs: Avbitartång och skaltång. En liten skruvmejsel. Hålsåg för instrumentet, 63 mm. 2.8 mm borr för monteringshål. Om nätverkskabeln ej räcker till så kan du köpa en extra Nexus förlängningskabel på 8 m ( Art. No ) eller så kan du använda eventuell överbliven nätverkskabel från andra installationer. Samma typ av kabel används för alla installationer, såväl för givare som för instrument. Om du är tveksam angående installationen, tag hjälp av en marinelektronikinstallatör. 2.1 Viktigt om placeringen av WSI-boxen Montera WSI-boxen på en torr oc vertical yta under däck. Se till att avståndet till annan radioutrustning inte är kortare än 500mm. Se också till att WSI-boxen monteras på ett långskeppsgående skott så att den är parallel med den trådlösa vindgivare, detta ökar radions räckvidd. 4

6 WSI-box 2.2 Installera WSI-boxen Ta bort skyddslocket och borra de tre monteringshålen med en 2.8mm borr. Montera WSI-boxen med de medföljande skruvarna. Stryk på silikonfett på skruvterminalerna (för att undvika korrosion) Anslut nätverkskabeln till terminaler 13, 14, 15 och 16. Kabeln skall kopplas så att färgangivelsen på locket följs. OBS! Om kabeln skall kortas bör det göras I den ände där inte märkningen sitter. Your WSI-box installation is done! 5

7 WSI-box Extra larm Artikelnummer Ett extra larm kan anslutas om du önskar ett kraftigare ljud. Extralarmet kommer att ljuda när någon av larmfunktionerna i systemet initieras. Röd ledare ansluts till båtens 12V Svart ledare ansluts till Server stift 14 (BUZZER). För anslutning, se nästa sida 2.3 Anslutning av Instrumentbelysning Instrumentbelysningen kan manövreras till/från med hjälp av båtens normala instrumentbelysningsomkopplare. Anslut ledaren från båtens instrumentbelysningsomkopplare till Serverns stift 13 (LIGHT ON +12 V). För anslutning, se nästa sida Loggivarer Loggivaren ansluts på terminal 9-12 på WSI-boxen Ekolodsgivare Ekolodsgivaren ansluts på terminal 6-8 på WSI-boxen OBS, endast 200kHz ekolodsgivare kan användas 6

8 WSI-box Krossreferenslista för WSI-box märkt för sepparat logg- lod-givare samt Tri-ducer och combigivare Nr. Funktion Sep. logg and depth Tri-ducer eller Combi 1 +12V Batteri Röd Red 2 0V batteri Svart Black 3 Instrumentljus Valfri färg Valfri färg 4 Summer Svart Svart 5 Ej använd Ej använd Ej använd 6 Eko A Svart Svart 7 Eko B Blå Blå 8 Eko skärm Skärm Skärm 9 +12V till Loggivare Grön Röd 10 Logg signal Gul Grön 11 Temp. sensor Vit WVithite 12 0V till Loggivare Skärm Brun 7

9 WSI-box 3 Maintenance and fault finding 3.1 Maintenance At least once a year, check all your connections and apply additional silicon paste at each connection point. 3.2 Fault finding Before you contact your Nexus dealer, and to assist your dealer to give you a better service, please check the following points and make a list of: All connected instrument and transducers, including their software version numbers. WSI-box software version number. Nexus Network data bus ID numbers for each instrument (displayed at power up) General In most cases, the reason for faults in electronic equipment is the installation or poor connections. Therefore, always first check that: Installation and connection is made per instructions for instrument and transducers, (see Fel! Hittar inte referenskälla.). Screw terminals are carefully tightened. No corrosion on any connection points. No loose ends in the wires causing short cuts to adjacent wires. Cables for damage, that no cables are squeezed or worn. Battery voltage is sufficient, should be at least 10V DC. The fuse is not blown and the circuit-breaker has not opened. The fuse is of the right type. Two instruments do not have the same ID number, (see Instrument Manual). 8

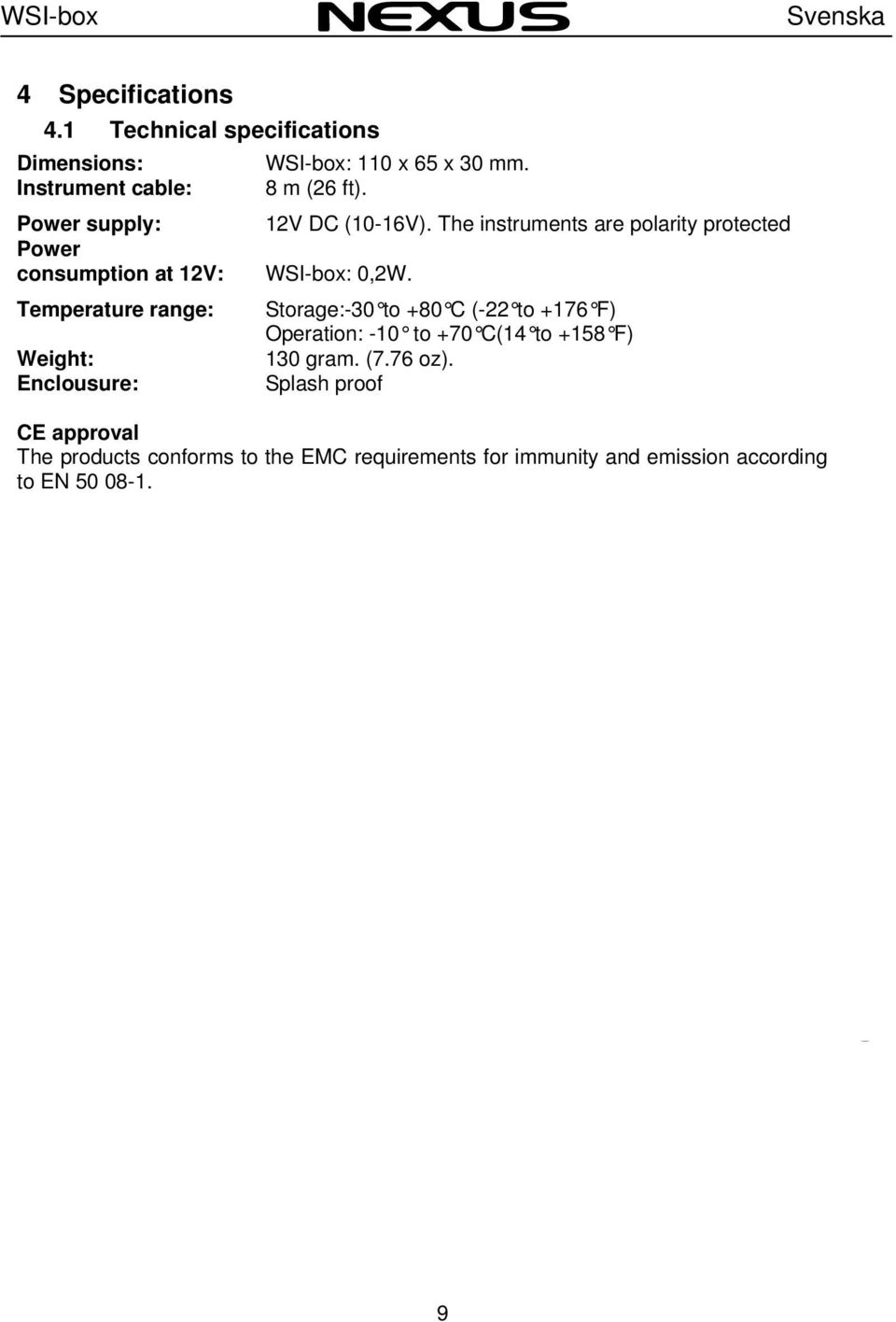

10 WSI-box 4 Specifications 4.1 Technical specifications Dimensions: Instrument cable: Power supply: Power consumption at 12V: Temperature range: Weight: Enclousure: WSI-box: 110 x 65 x 30 mm. 8 m (26 ft). 12V DC (10-16V). The instruments are polarity protected WSI-box: 0,2W. Storage:-30 to +80 C (-22 to +176 F) Operation: -10 to +70 C(14 to +158 F) 130 gram. (7.76 oz). Splash proof CE approval The products conforms to the EMC requirements for immunity and emission according to EN

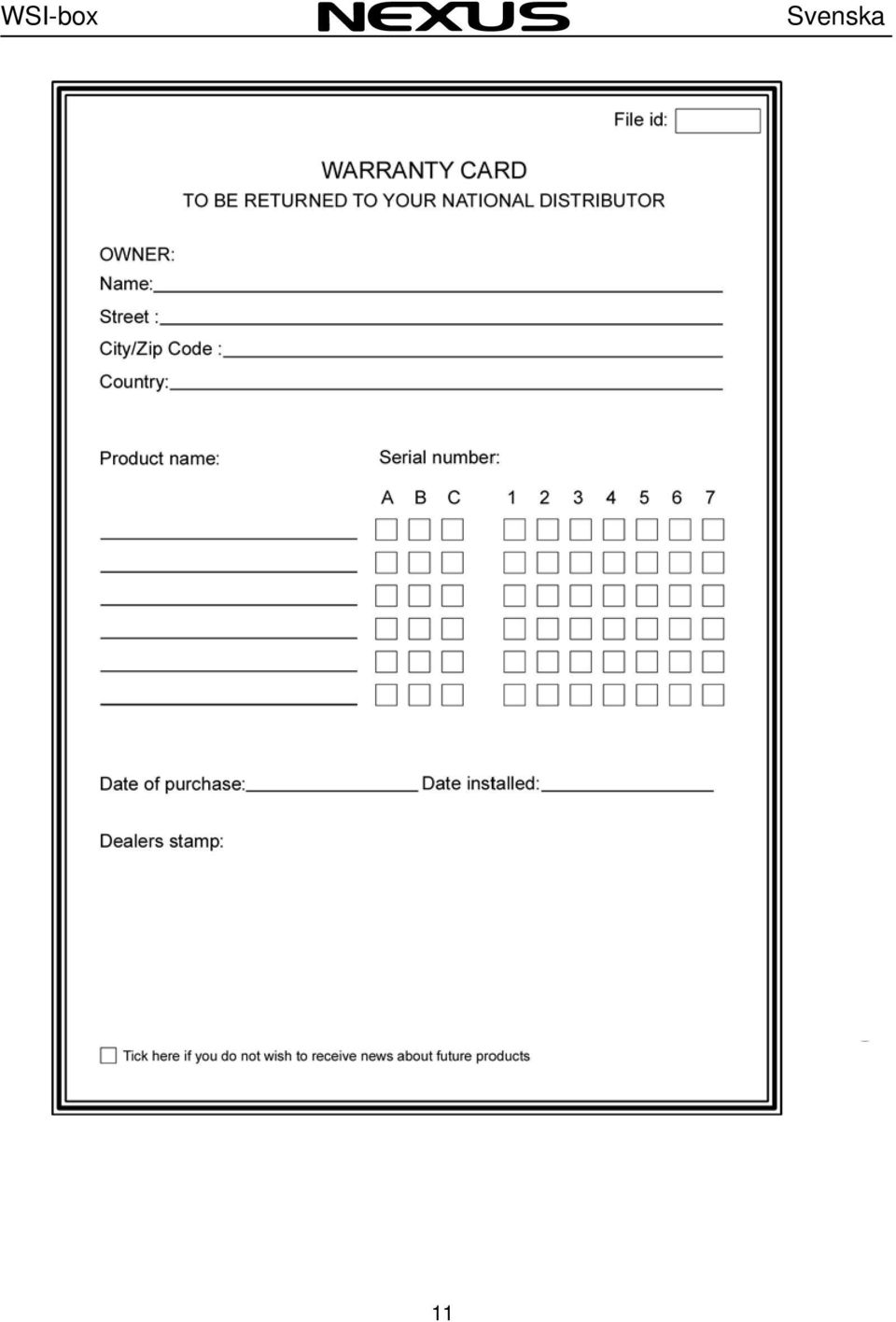

11 WSI-box 5 Waranty 10

12 WSI-box 11

13 WSI-box 12

14 WSI-box Copyright : Nexus Copyright Marine : AB Kuskvägen 4, Silva Sweden Sollentuna, AB Sweden Tel: +46 Kuskvägen -(0) , Fax: Sollentuna, +46 -(0) Sweden Tel: +46 -(0) Fax: +46 -(0) XXXXX-1 Edition Edition 3
