OptiLine installationssystem. Snabb, snabbare, snabbast! En snabb-guide till snabba installationer med snabbkopplingar

Transkript

1 OptiLine installationssystem Snabb, snabbare, snabbast! En snabb-guide till snabba installationer med snabbkopplingar

2 Att installera har aldrig varit enklare Mitt naturliga val Snabbkoppling: Ett nytt sätt att installera enklare och snabbare. Med OptiLine arbetar du alltid utanför kanalen, vilket innebär att du inte behöver koppla i trånga utrymmen. De tidsbesparande funktionerna hjälper dig att avsevärt minska installationstiden och göra OptiLine till det naturliga valet. En valguide för snabbare installationer Klassisk installation med IDC och vanlig kabel > Snabb Gör de flesta -fas-installationerna dubbelt så snabba För maximal tidsbesparing med -fas 5G,5 mm kablage > Snabbast Snabba -fas-installationer med klick-in teknik Snabbt och enkelt med -fas G,5mm kablage > Snabbare Snabba -fas-installationer med klick-in teknik För maximal flexibilitet med -fas G,5mm och G,5mm kablage > Snabbare Installera utan att förutbestämma placering av uttag

3 Klassisk installation Med distributionsblock IDC samt kabel Snabbt och flexibelt med krokodilen Så här gör du Enklare installationer gör att du får fler jobb gjorda. Det här behöver du Tre komponenter som gör det enklare. > Snabb Med distributionsblock IDC gör du -fasinstallationen dubbelt så snabbt. Traditionell installationskabel Installationskabel G,5mm Arbetet sker utanför kanalen. Förlägg kabeln i kanalen och förankra kabeln med kabelhållare.. Skala av kabelns mantel och anslut ledarna i IDC:n (utan att skala dem).. Klicka i IDC:n till uttaget. 4. Montera uttaget i kanalen. 5. Montera locket på uttaget. Distributionsblock IDC Distributionsblock IDC INS6000 E-nr Uttag -vägsuttag vit INS6000 E-nr vägsuttag vit märkt DATA INS600 E-nr Montera fronten på kanalen. Klart! Du hittar hela OptiLine-sortimentet på vår hemsida:

4 Snabbt och enkelt GST8 Snabbkopplingskablage -fas G,5mm Ingen mer installation i trånga utrymmen Så här gör du Du kan inte göra en -fas installation snabbare. > Snabbare Gör det enkelt Genom att använda snabbkopplingar och några få komponenter installerar du snabbare än någonsin. Använd en eller få längder på kopplingskabeln och gör en loop. Använd en längd på kopplingskabeln även om det blir lite kabel över. Gör EN loop, nära uttaget. Dra kopplingskabeln tillbaka i en stor loop och sedan åter mot uttaget. Arbetet sker utanför kanalen. Förlägg kabeln i kanalen och förankra kabeln med kabelhållare.. Anslut snabbkopplingskablarna till distributionsblocket.. Klicka in uttaget i distributionsblocket. 4. Montera uttaget i kanalen. 5. Montera locket på uttaget. 6. Montera på fronten på kanalen. Klart!

5 Det här behöver du Tre komponenter som gör det snabbare. 4 b Du hittar hela OptiLine-sortimentet på vår hemsida: a Distributionsblock Uttag GST8/OSI INS600 E-nr vägsuttag vit INS6000 E-nr vägsuttag vit märkt DATA INS600 E-nr * Finns även i skärmad version. Kablar a. Matarkabel G,5 GST8* 5 m b. Kopplingskabel G,5 GST8* m INS7655 E-nr INS7605 E-nr En hjälpande hand För att hålla kabeln på plats,använd kabelhållaren som en hjälpande hand. Kabelhållare ISM090 E-nr För t ex kontorsrum med en modulbredd på,-,0 m Matarkabel Kopplingskabel m Kopplingskabel m Kopplingskabel m Kopplingskabel 4 m

6 För maximal hastighet GST5 Snabbkopplingskablage -fas 5G,5 mm Arbeta utanför kanalen snabbt och enkelt Så här gör du OptiLine hjälper dig att installera på ett kick. Tre klick för maximalt snabb installation > Snabbast Denna installationsmetod är tio gånger snabbare än traditionell installation.. Förlägg kabeln i kanalen och förankra kabeln med kabelhållare. Använd en kabel Den idealiska lösningen för många arbetsplatser. Med OptiLine -fas snabbkoppling är du snabbare än någon annan, och mer flexibel.. Anslut snabbkopplingskablarna till distri butionsblocket. Välj fas L, L eller L.. Klicka in uttaget i distributionsblocket. 4. Montera uttaget i kanalen. 5. Montera locket på uttaget. 6. Montera på fronten på kanalen. Klart!

7 Det här behöver du Tre enkla steg för att skapa en energibuss. 4 b Du hittar hela OptiLine-sortimentet på vår hemsida: a Distributionsblock Distributionsblock kit L, L, L GST5/OSI INS6007 E-nr 76 4 Uttag -vägsuttag vit INS6000 E-nr vägsuttag vit märkt DATA INS600 E-nr Kablar a. Matarkabel 5G,5 GST5i5* 5 m b. Kopplingskabel 5G,5 GST5i5* m INS7405 E-nr 76 6 INS700 E-nr En hjälpande hand För att göra installationen smidig och enkel, använd kabelhållaren som en hjälpande hand. Kabelhållare ISM090 E-nr För t ex kontorsrum med en modulbredd på,-,0 m * Finns även i skärmad version. Gör en loop för att få önskad placering på uttaget

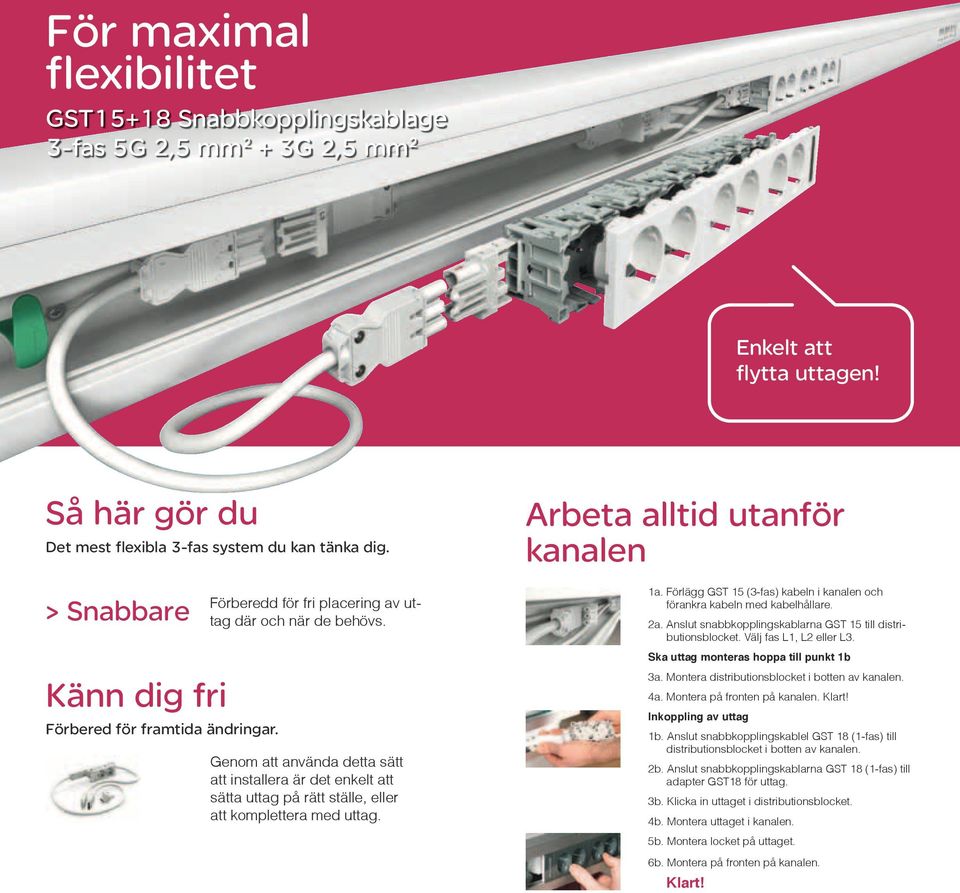

8 För maximal flexibilitet GST5+8 Snabbkopplingskablage -fas 5G,5 mm + G,5 mm Enkelt att flytta uttagen! Så här gör du Det mest flexibla -fas system du kan tänka dig. > Snabbare Känn dig fri Förbered för framtida ändringar. Förberedd för fri placering av uttag där och när de behövs. Genom att använda detta sätt att installera är det enkelt att sätta uttag på rätt ställe, eller att komplettera med uttag. Arbeta alltid utanför kanalen a. Förlägg GST 5 (-fas) kabeln i kanalen och förankra kabeln med kabelhållare. a. Anslut snabbkopplingskablarna GST 5 till distributionsblocket. Välj fas L, L eller L. Ska uttag monteras hoppa till punkt b a. Montera distributionsblocket i botten av kanalen. 4a. Montera på fronten på kanalen. Klart! Inkoppling av uttag b. Anslut snabbkopplingskablel GST 8 (-fas) till distributionsblocket i botten av kanalen. b. Anslut snabbkopplingskablarna GST 8 (-fas) till adapter GST8 för uttag. b. Klicka in uttaget i distributionsblocket. 4b. Montera uttaget i kanalen. 5b. Montera locket på uttaget. 6b. Montera på fronten på kanalen. Klart!

9 Det här behöver du Ett sätt att installera med maximal flexibilitet. b a 4 5 c Du hittar hela OptiLine-sortimentet på vår hemsida: Distributionsblock Distributionsblock kit L, L, L GST5/8 INS600 E-nr Uttag -vägsuttag vit INS6000 E-nr vägsuttag vit märkt DATA INS600 E-nr Adapter Adapter GST8/OSI, -fas INS6000 E-nr En hjälpande hand Kablar a. Matarkabel 5G,5 GST5i5* 5 meter b. Kopplingskabel 5G,5 GST5i5* meter c. Kopplingskabel G,5 GST8i* meter INS7405 E-nr 76 6 INS7400 E-nr 76 0 INS7606 E-nr För att göra installationen smidig och enkel, använd kabelhållaren som en hjälpande hand. Kabelhållare ISM090 E-nr * Finns även i skärmad version. Kopplingskabel m Kopplingskabel m = aktionsradie m

10 Kablar för snabbkoppling Kablar -fas Typ Färg Mått Antal per förpackning Kopplingskabel GST 5i5, 5x,5 mm HF E-nr Kopplingskabel -fas GST 5i5 H05ZA7Z-F5G,5, 5-polig 5x,5 mm. Halogenfri kabel Ø, mm, 50/400 V, 6 A, hona/ hane. Material: PE/PP (FR), PA. 0,5 m Vit 5// m Vit 5// m Vit 5// m Vit 5// m Vit 5// m Vit 5// m Vit 5// Kopplingskabel GST 5i5, 5x,5 mm HF Kopplingskabel -fas GST 5i5 H05ZA7Z-F5G.5, 5-polig 5 x,5 mm. Halo genfri kabel Ø, mm, 50/400 V, 6 A, hona/ hane. Material: PE/PP (FR), PA. 0,5 m Vit 5// m Vit 5// m Vit 5// m Vit 5// m Vit 5// m Vit 5// m Vit 5// Matarkabel GST 5i5, 5x,5 mm HF Kopplingskabel -fas GST 5i5 H05ZA7Z-F5G.5, 5-polig 5 x,5 mm. Halo genfri kabel Ø, mm, 50/400 V, 6 A, hona/ hane. Material: PE/PP (FR), PA. m Vit 5// m Vit 5// m Vit 5// m Vit 5// Kopplingskabel Snabbkopplingssystem Gesis GST8; ett system för snabbare, enklare och flexiblare inkoppling och distribution av kraft. Kopplingskabel GST 8i, G,5 mm HF Förlängningskabel -fas GST8i, -polig, G,5 mm. Halogenfri kabel Ø8, mm, 50V, 6A, hona/hane. Material: PC/ABS. 0, m Vit /8/ m Vit /8/ m Vit /8/ m Vit /8/ m Vit /8/ m Vit /8/ Typ Färg Mått Antal per förpackning Kopplingskabel GST 8i, G,5 mm HF E-nr Förlängningskabel -fas GST8i, -polig, G,5 mm. Halogenfri kabel Ø0, mm, 50V, 6A, hona/hane. Material: PC/ABS. 0, m Vit /8/ m Vit /8/ m Vit /8/ m Vit /8/ m Vit /8/ m Vit /8/ Kopplingskabel GST 8i, G,5 mm PVC Förlängningskabel -fas GST8i, -polig, G,5 mm. PVC-kabel Ø0, mm, 50V, 6A, hona/hane. Material: PC/ABS. m Vit,6/8/ m Vit,6/8/ m Vit,6/8/ m Vit,6/8/ m Vit,6/8/ m Vit,6/8/ Matarkabel Matarkabel GST 8i, G,5 mm HF Matarkabel -fas GST8i, -polig G,5 mm. Halogenfri kabel Ø8, mm, 50V, 6A, hona/fri ände med ultraljudssvetsade ledarändar. Material: PVC. m Vit /8/ m Vit /8/ Matarkabel GST 8i, G,5 mm PVC Matarkabel -fas GST8i, -polig, G,5 mm. PVC-kabel Ø0, mm, 50V, 6A, hona/fri ände och ultraljudssvetsade ledarändar. Material: PVC. m Vit,6/8/ m Vit,6/8/ m Vit,6/8/ m Vit,6/8/ Inkopplingskabel Inkopplingskabel -fas GST 8i, -polig, G,5 mm HF Inkopplingskabel -fas GST 8i, -polig, G,5 mm. Halogenfri kabel vit Ø8,, 50V, 6A, hane/fri ände med ultraljudssvetsade ledarändar. Material: PC/ABS. m Vit /8/ Inkopplingskabel GST 8i, G,5 mm PVC Inkopplingskabel -fas GST8i, -polig, G,5 mm. PVC-kabel Ø0, mm, 50V, 6A, hane/fri ände med ultraljudssvetsade ledarändar. Material: PVC. m Vit,6/8/
