Thorsman Fördelningsbox. Navet i det flexibla kontoret.

Transkript

1 Thorsman Fördelningsbox. Navet i det flexibla kontoret. P4803 P61374

2 En genomtänkt infrastruktur är grunden till riktigt flexibla installationer Installationer av el, tele och data ska naturligtvis vara gjorda på användarnas villkor. Det innebär att det ska vara snabbt och enkelt att göra omflyttningar utan avbrott i verksamheten. En grundläggande förutsättning för detta är en väl genomtänkt infrastruktur med strategiskt utplacerade inkopplingspunkter i tak, golv eller på vägg. Thorsman Fördelningsbox CYB-D240 är en servicepunkt som knyter samman den fasta installationen med Thorsman förinstallerade stavar, poster och golvboxar. Om stavarna, posterna och golvboxarna i hela byggnaden har kontaktdon som är kompatibla med fördelningsboxarna, är det mycket lätt att göra omflyttningar. Bara att jacka ur och jacka in i en ny fördelningsbox. Takmontering tillsammans med fristående servicestavar på fot är det mest flexibla alternativet. Thorsman CYB-D240 har kapacitet för upp till fyra arbetsplatser och är försedd med kontaktdon för enkel anslutning av nätverks- och kraftkablar. Boxen kan placeras på kabelstege eller kabelränna, skruvas direkt mot råtak eller vägg, alternativt under ett installationsgolv. Tack vare sin låga bygghöjd (44 mm) får den plats även i trånga utrymmen. P THORSMAN FÖRDELNINGSBOX/MC2007/00308

3 Alla anslutningar för upp till fyra arbetsplatser samlade i en box Arbetsplatsens totala behov av anslutningar avseende elkraft, nätverk och telefoni är samlade i Thorsman fördelningsbox. För att kunna erbjuda förändrings- och utbyggnadsmöjligheter är samtliga anslutningsdon monterade i utbytbara CYB monteringsbrickor. På de anslutningsplatser som inte utnyttjas monteras s.k. blindbrickor. På så sätt kan en och samma fördelningsbox enkelt anpassas till nya förutsättningar. Thorsman fördelningsbox har anslutningskapacitet för två till fyra arbetsplatser beroende på bestyckningsbehov. För support av flera arbetsplatser eller extra uttagskrävande arbetsplatser kan två eller flera fördelningsboxar enkelt monteras ihop. Thorsman Servicebärare som kan anslutas till Thorsman Fördelningsbox P4803 P3708 P62098 P4406 Golvboxar Serviceposter P62192 Servicestavar Serviceboxar THORSMAN FÖRDELNINGSBOX/MC2007/0308 3

4 Tre monteringsalternativ I tak Takmontaget görs snabbt och enkelt med hjälp av en universell monteringsplåt. Plåten kan monteras på de flesta förekommande kabelstegar och rännor. Finns inte kabelstege eller ränna kan fördelningsboxen skruvas direkt mot råtak. P62189 Med fördelningsboxar i taket och fristående stavar med fot uppnås maximal flexibilitet avseende möblering. Under installationsgolv På vägg P62190 P62193 P62604 P62529 P62530 P62532 P4803 Monteringsplåt. Skruvmontering under kabelstege med perforerade stegpinnar. Fixering med buntband under kabelstege med ovalpressade stegpinnar. Skruvmontering under perforerad kabelränna. Fördelningsboxen har en bygghöjd på bara 44 mm. Tack vare detta får den plats även under ett lågt installationsgolv. En fördelningsbox under installationsgolv fungerar som anslutningspunkt för golvboxar och serviceposter. Ibland saknas möjlighet att förlägga kabel ovan undertak eller i installationsgolv. Då finns bara väggalternativet kvar. Väggmontering innebär oftast ett synligt montage och därför finns en frontkåpa för att dölja kablage och kontaktdon. Matningen fram till fördelningsboxen sker med hjälp av Thorsman matarkanaler (på bilden används matarkanal FED-W1). 4 THORSMAN FÖRDELNINGSBOX/MC2007/00308

5 Många installationsfördelar Anslutning med snabbkopplingsdon i kraftdelen Fördelningsboxen är främst konstruerad för anslutning med s.k. snabbkopplingsdon även om traditionell kabelgenomföring till intern kopplingsplint kan användas. Samtliga på marknaden förekommande fabrikat av snabbkopplingsdon kan användas (Wieland, Wago, Ensto). Snabb och enkel anslutningsteknik Möjlighet till ytterligare fördelning med s.k. T-block (1 in-, 2 utgångar) Integrerad låsning/dragavlastning 1- alt. 2- alt. 3-fasanslutning Färgkodning för skilda krafttyper Möjlighet till s.k. nyckling för att erhålla oförväxelbarhet mellan krafttyper. Hanteringen av flera faser öppnar nya möjligheter tillsammans med Thorsman Servicestav POL-M4L och Servicepost POS-F4. Dessa produkter har ett separat kopplingsutrymme som kan hantera fördelning av flera faser. P62098 Anslutning på traditionell kopplingsplint I de fall inte snabbkopplingsdon används kan fördelningsboxen levereras med kabelgenomföringar för in- och vidarekoppling. Anslutning görs på intern kopplingsplint. Avtappning till servicebärare görs alltid med snabbkopplingsdon. P62605 Enkelt att utöka kapaciteten En fördelningsbox klarar normalt att försörja två till fyra arbetsplatser. Vid behov av högre kapacitet kan man: Fördubbla anslutningskapaciteten på kraftsidan genom att använda s.k. T-block (en ingång, två utgångar). Bygga på med ytterligare en fördelningsbox. Varje box är försedd med två förstansade hakar som böjs upp och hakas i nyckelhålen i den andra boxen. Avslutande skruvfixering görs i svagströmssektionen så att kraftdelen slipper öppnas. P62095 Märkning Kraven på fullt dokumenterade elinstallationer ställer motsvarande märkningskrav på ingående produkter. Fördelningsboxen är därför försedd med separata etiketter och etikettfönster på varje in-/utgång samt även på boxen som sådan. Du kan få märkning av in- och utgångar gjorda direkt på fabrik, eller göra det själv med hjälp av vårt PC-baserade märkprogram. Utöver märkning kan även färgkodning för snabbkoppligsdon användas samt olika färger på montageramar i LexCom nätverk för att lättare se skillnad på t.ex. data och telefoni. P62091 THORSMAN FÖRDELNINGSBOX/MC2007/0308 5

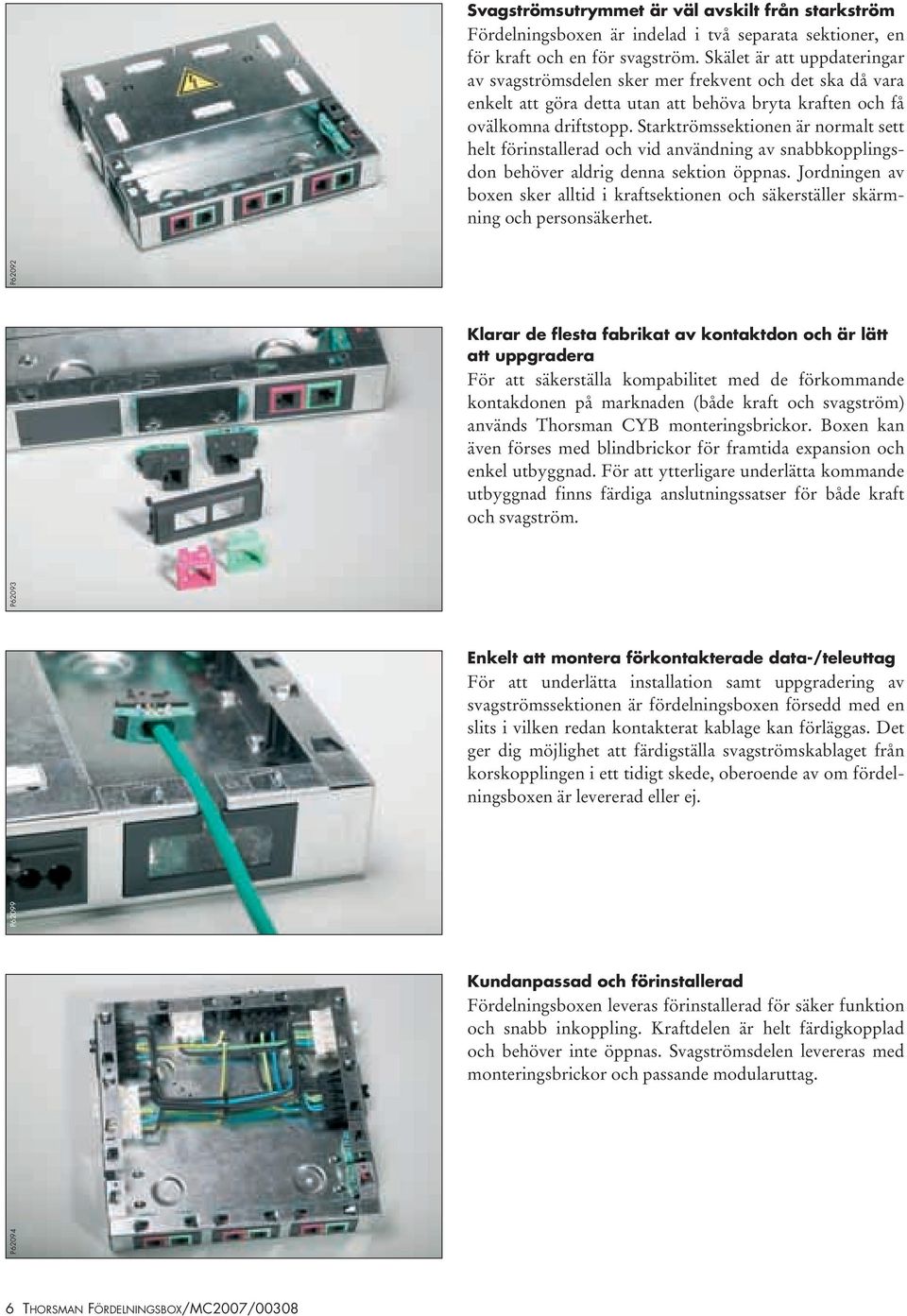

6 Svagströmsutrymmet är väl avskilt från starkström Fördelningsboxen är indelad i två separata sektioner, en för kraft och en för svagström. Skälet är att uppdateringar av svagströmsdelen sker mer frekvent och det ska då vara enkelt att göra detta utan att behöva bryta kraften och få ovälkomna driftstopp. Starktrömssektionen är normalt sett helt förinstallerad och vid användning av snabbkopplingsdon behöver aldrig denna sektion öppnas. Jordningen av boxen sker alltid i kraftsektionen och säkerställer skärmning och personsäkerhet. Klarar de flesta fabrikat av kontaktdon och är lätt att uppgradera För att säkerställa kompabilitet med de förkommande kontakdonen på marknaden (både kraft och svagström) används Thorsman CYB monteringsbrickor. Boxen kan även förses med blindbrickor för framtida expansion och enkel utbyggnad. För att ytterligare underlätta kommande utbyggnad finns färdiga anslutningssatser för både kraft och svagström. Enkelt att montera förkontakterade data-/teleuttag För att underlätta installation samt uppgradering av svagströmssektionen är fördelningsboxen försedd med en slits i vilken redan kontakterat kablage kan förläggas. Det ger dig möjlighet att färdigställa svagströmskablaget från korskopplingen i ett tidigt skede, oberoende av om fördelningsboxen är levererad eller ej. P62099 P62093 Kundanpassad och förinstallerad Fördelningsboxen leveras förinstallerad för säker funktion och snabb inkoppling. Kraftdelen är helt färdigkopplad och behöver inte öppnas. Svagströmsdelen levereras med monteringsbrickor och passande modularuttag. P62094 P THORSMAN FÖRDELNINGSBOX/MC2007/00308

7 Uppbyggnadsexempel Endast allmän kraft Allmän och prioriterad kraft P63119 P63118 Fakta Kraftsektionen: Inkommande allmänkraft 3-5 pol Snabbkopplingsdon eller 2 x TCG M20 Ø 7,5-14 mm Svagströmssektionen: Kabelingång Max 8 st tele/datakablar UTP eller STP Kat 5e eller 6 Utgående allmänkraft 3-5 pol Snabbkopplingsdon eller 2 x TCG M20 Ø 7,5-14 mm Bestyckning Max 8 st modularjack typ Keystone för tele eller data. Inkommande prioriterad kraft 3-5 pol Snabbkopplingsdon eller 2 x TCG M20 Ø 7,5-14 mm Utgående prioriterad kraft Avtappning allmänkraft Avtappning prioriterad kraft 3-5 pol Snabbkopplingsdon eller 2 x TCG M20 Ø 7,5-14 mm 3-5 pol Snabbkopplingsdon 3-5 pol Snabbkopplingsdon IP klass: Material: Mått: IP20 Förzinkad stålplåt 245/245/44 mm THORSMAN FÖRDELNINGSBOX/MC2007/0308 7
