1 Flexibla arbetsstationer med InduSign installationssystem TEKNISK INFORMATION P4093

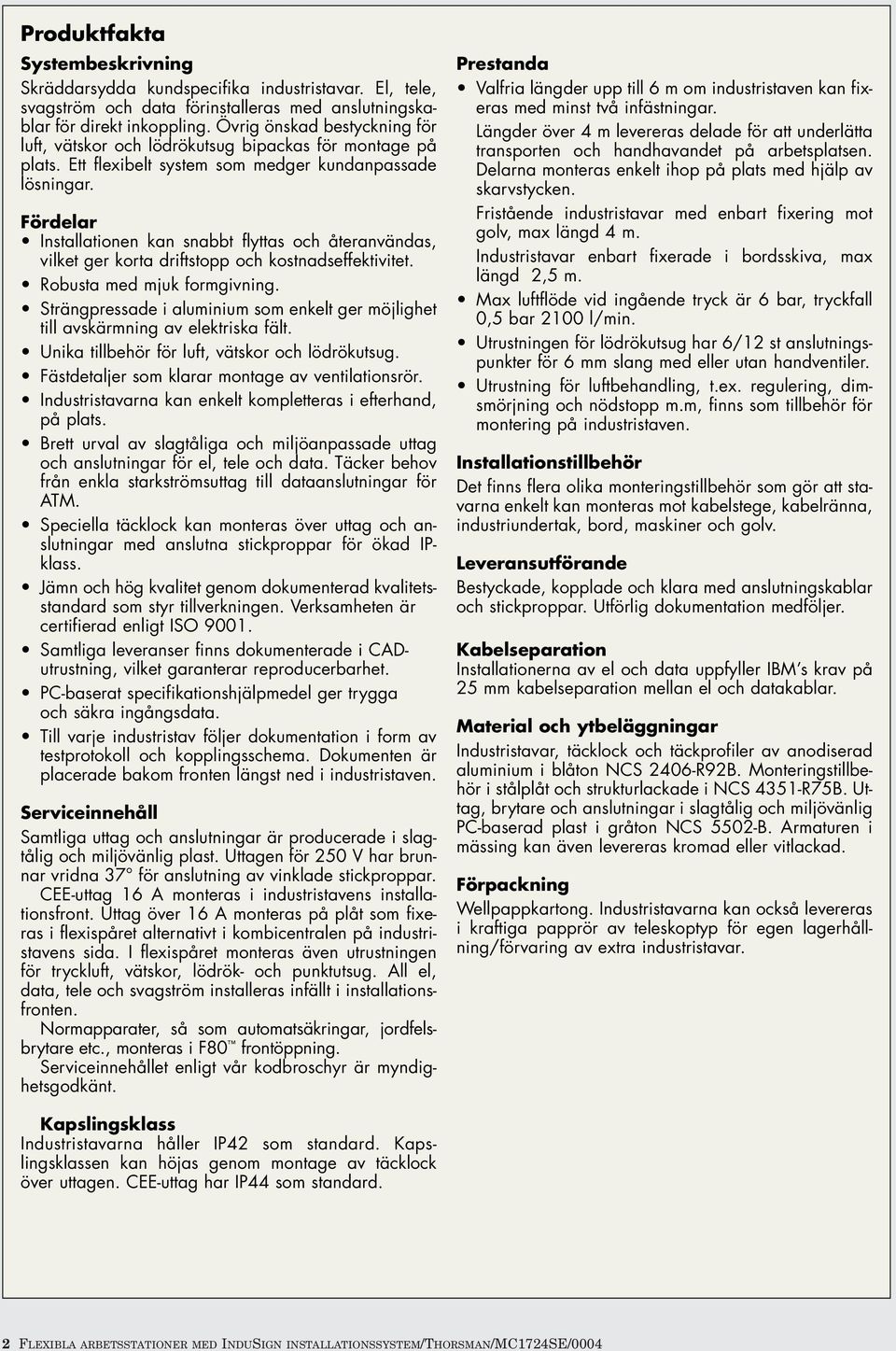

2 Produktfakta Systembeskrivning Skräddarsydda kundspecifika industristavar. El, tele, svagström och data förinstalleras med anslutningskablar för direkt inkoppling. Övrig önskad bestyckning för luft, vätskor och lödrökutsug bipackas för montage på plats. Ett flexibelt system som medger kundanpassade lösningar. Fördelar Installationen kan snabbt flyttas och återanvändas, vilket ger korta driftstopp och kostnadseffektivitet. Robusta med mjuk formgivning. Strängpressade i aluminium som enkelt ger möjlighet till avskärmning av elektriska fält. Unika tillbehör för luft, vätskor och lödrökutsug. Fästdetaljer som klarar montage av ventilationsrör. Industristavarna kan enkelt kompletteras i efterhand, på plats. Brett urval av slagtåliga och miljöanpassade uttag och anslutningar för el, tele och data. Täcker behov från enkla starkströmsuttag till dataanslutningar för ATM. Speciella täcklock kan monteras över uttag och anslutningar med anslutna stickproppar för ökad IPklass. Jämn och hög kvalitet genom dokumenterad kvalitetsstandard som styr tillverkningen. Verksamheten är certifierad enligt ISO Samtliga leveranser finns dokumenterade i CADutrustning, vilket garanterar reproducerbarhet. PC-baserat specifikationshjälpmedel ger trygga och säkra ingångsdata. Till varje industristav följer dokumentation i form av testprotokoll och kopplingsschema. Dokumenten är placerade bakom fronten längst ned i industristaven. Serviceinnehåll Samtliga uttag och anslutningar är producerade i slagtålig och miljövänlig plast. Uttagen för 250 V har brunnar vridna 37 för anslutning av vinklade stickproppar. CEE-uttag 16 A monteras i industristavens installationsfront. Uttag över 16 A monteras på plåt som fixeras i flexispåret alternativt i kombicentralen på industristavens sida. I flexispåret monteras även utrustningen för tryckluft, vätskor, lödrök- och punktutsug. All el, data, tele och svagström installeras infällt i installationsfronten. Normapparater, så som automatsäkringar, jordfelsbrytare etc., monteras i F80 frontöppning. Serviceinnehållet enligt vår kodbroschyr är myndighetsgodkänt. Prestanda Valfria längder upp till 6 m om industristaven kan fixeras med minst två infästningar. Längder över 4 m levereras delade för att underlätta transporten och handhavandet på arbetsplatsen. Delarna monteras enkelt ihop på plats med hjälp av skarvstycken. Fristående industristavar med enbart fixering mot golv, max längd 4 m. Industristavar enbart fixerade i bordsskiva, max längd 2,5 m. Max luftflöde vid ingående tryck är 6 bar, tryckfall 0,5 bar 2100 l/min. Utrustningen för lödrökutsug har 6/12 st anslutningspunkter för 6 mm slang med eller utan handventiler. Utrustning för luftbehandling, t.ex. regulering, dimsmörjning och nödstopp m.m, finns som tillbehör för montering på industristaven. Installationstillbehör Det finns flera olika monteringstillbehör som gör att stavarna enkelt kan monteras mot kabelstege, kabelränna, industriundertak, bord, maskiner och golv. Leveransutförande Bestyckade, kopplade och klara med anslutningskablar och stickproppar. Utförlig dokumentation medföljer. Kabelseparation Installationerna av el och data uppfyller IBM s krav på 25 mm kabelseparation mellan el och datakablar. Material och ytbeläggningar Industristavar, täcklock och täckprofiler av anodiserad aluminium i blåton NCS 2406-R92B. Monteringstillbehör i stålplåt och strukturlackade i NCS 4351-R75B. Uttag, brytare och anslutningar i slagtålig och miljövänlig PC-baserad plast i gråton NCS 5502-B. Armaturen i mässing kan även levereras kromad eller vitlackad. Förpackning Wellpappkartong. Industristavarna kan också levereras i kraftiga papprör av teleskoptyp för egen lagerhållning/förvaring av extra industristavar. Kapslingsklass Industristavarna håller IP42 som standard. Kapslingsklassen kan höjas genom montage av täcklock över uttagen. CEE-uttag har IP44 som standard. 2 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

3 Kort om InduSign P3446 InduSign industristavar står för ett helt nytt koncept vad gäller försörjning av luft, vatten, olja, el, tele, data osv till den moderna industriarbetsplatsen. Industristavarna som är av strängpressad aluminium skräddarsys till sitt innehåll helt efter kundens önskemål och levereras kompletta för direkt anslutning vid arbetsplatsen. Dokumentation som testprotokoll och kopplingsschema följer alltid varje enskild industristav vilket ger kvalitetssäkring. Industristavarna produceras efter dokumenterade standarder och kan återbeställas i samma utförande även efter lång tid. Industristavarna kan levereras i längder upp till sex meter. Skräddarsydda industristavar ger kompakta och säkra installationer samtidigt som flexibiliteten vid layoutförändringar ökar avsevärt eftersom industristavarna är lätt flyttbara. Just denna möjlighet gör InduSign till en mycket kostnadseffektiv installationslösning. Kombinationerna, vad gäller bestyckning och konfiguration, har inga begränsningar. Dessutom kan man i efterhand bygga ut industristaven eller komplettera den med nytt innehåll. FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004 3

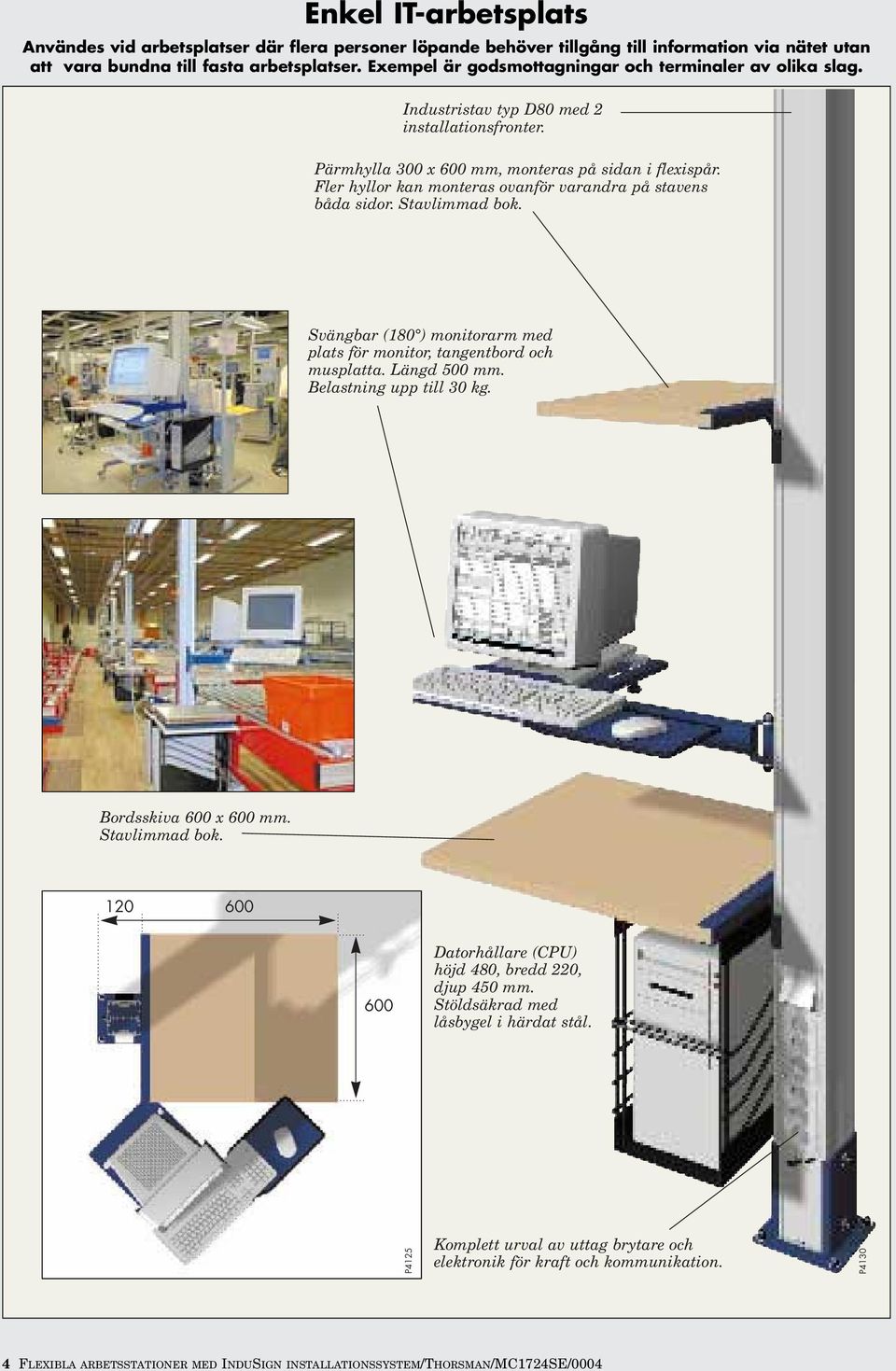

4 Enkel IT-arbetsplats Användes vid arbetsplatser där flera personer löpande behöver tillgång till information via nätet utan att vara bundna till fasta arbetsplatser. Exempel är godsmottagningar och terminaler av olika slag. Industristav typ D80 med 2 installationsfronter. Pärmhylla 300 x 600 mm, monteras på sidan i flexispår. Fler hyllor kan monteras ovanför varandra på stavens båda sidor. Stavlimmad bok. Svängbar (180 ) monitorarm med plats för monitor, tangentbord och musplatta. Längd 500 mm. Belastning upp till 30 kg. Bordsskiva 600 x 600 mm. Stavlimmad bok Datorhållare (CPU) höjd 480, bredd 220, djup 450 mm. Stöldsäkrad med låsbygel i härdat stål. P4125 Komplett urval av uttag brytare och elektronik för kraft och kommunikation. P FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

5 Dubbel IT-arbetsplats Användbar vid större arbetsplatser där behovet av tillgång till IT-information är av stor vikt. Här lyfter vi ut kontoret i produktionen. Arbetsplats med två monitorarmar i lagerlokal P4126 P4131 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004 5

6 IT-arbetsplats för fyra personer Operatörsarbetsplats vid t ex avancerad elektroniktillverkning eller på arbetsplatser där övervakning sker av komplexa produktionsprocesser. Kan även fungera som arbetsplats för produktionsplanering. Hyllplan med lysrörsarmatur mm. Hylla med plats för fyra bildskärmar. 600 x 1600 mm Hylla 600 x 400 mm med plats för t ex skrivare. P FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

7 P P4124 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004 7

8 Arbetsplats för test- och kontrollarbete med bildskärm, styrskåp, hyllställ och verktygsarm. Anslutning via uttag monterade på stege eller ränna underlättar förflyttningar. Mekanisk infästning mot kabelstege eller ränna. Vridbar (180 ) verktygsarm (max 2000 mm) för upphängning av verktyg, packningsmaterial mm. Belastning upp till 20 kg. Vridbar arm (500 mm) för upphängning av styrskåp. Belastning upp till 30 kg Vidbar arm (300/500 mm) med platta för hyllställ P4133 Stabil infästning mot golv. P FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

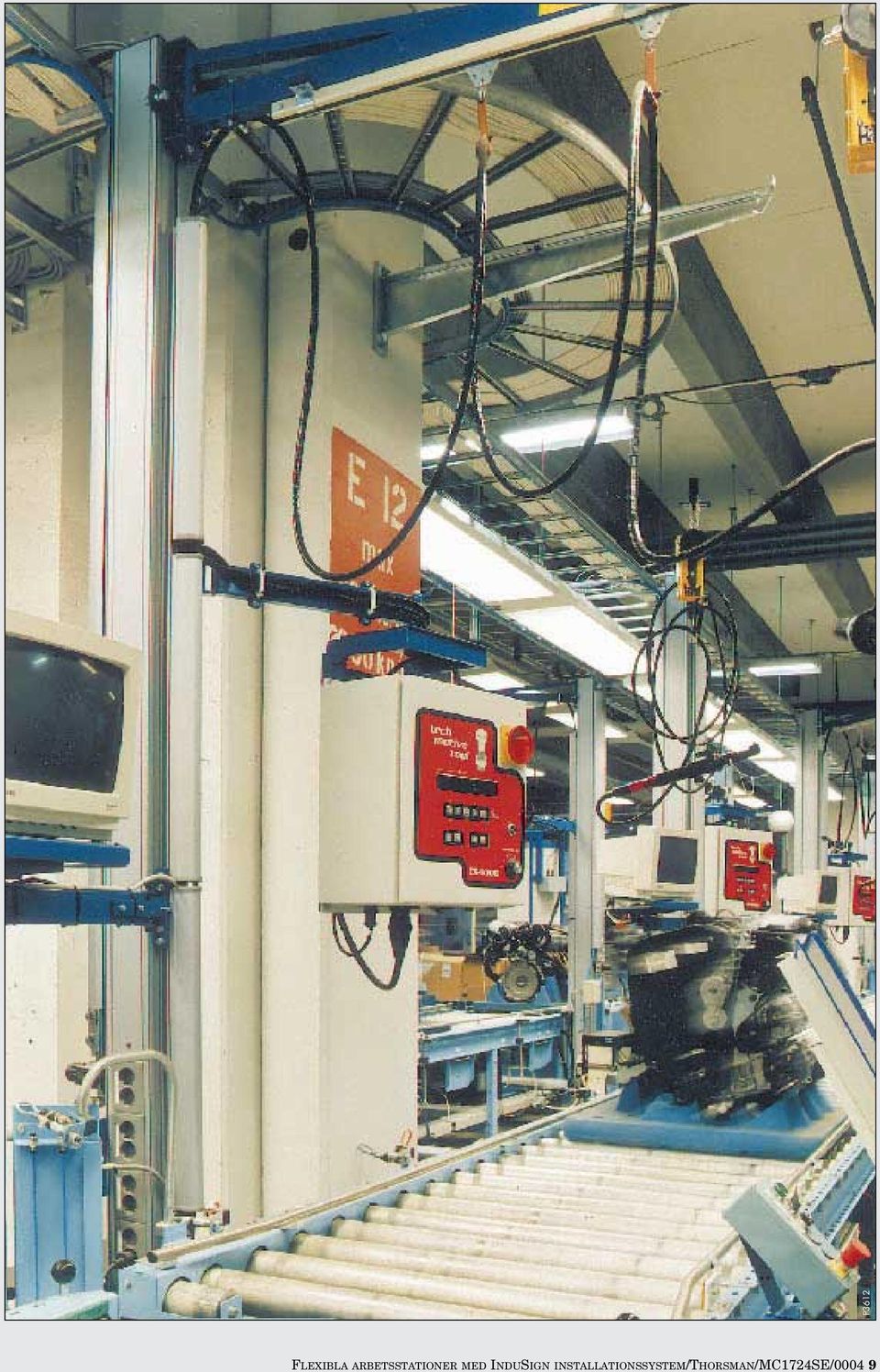

9 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/ P3612

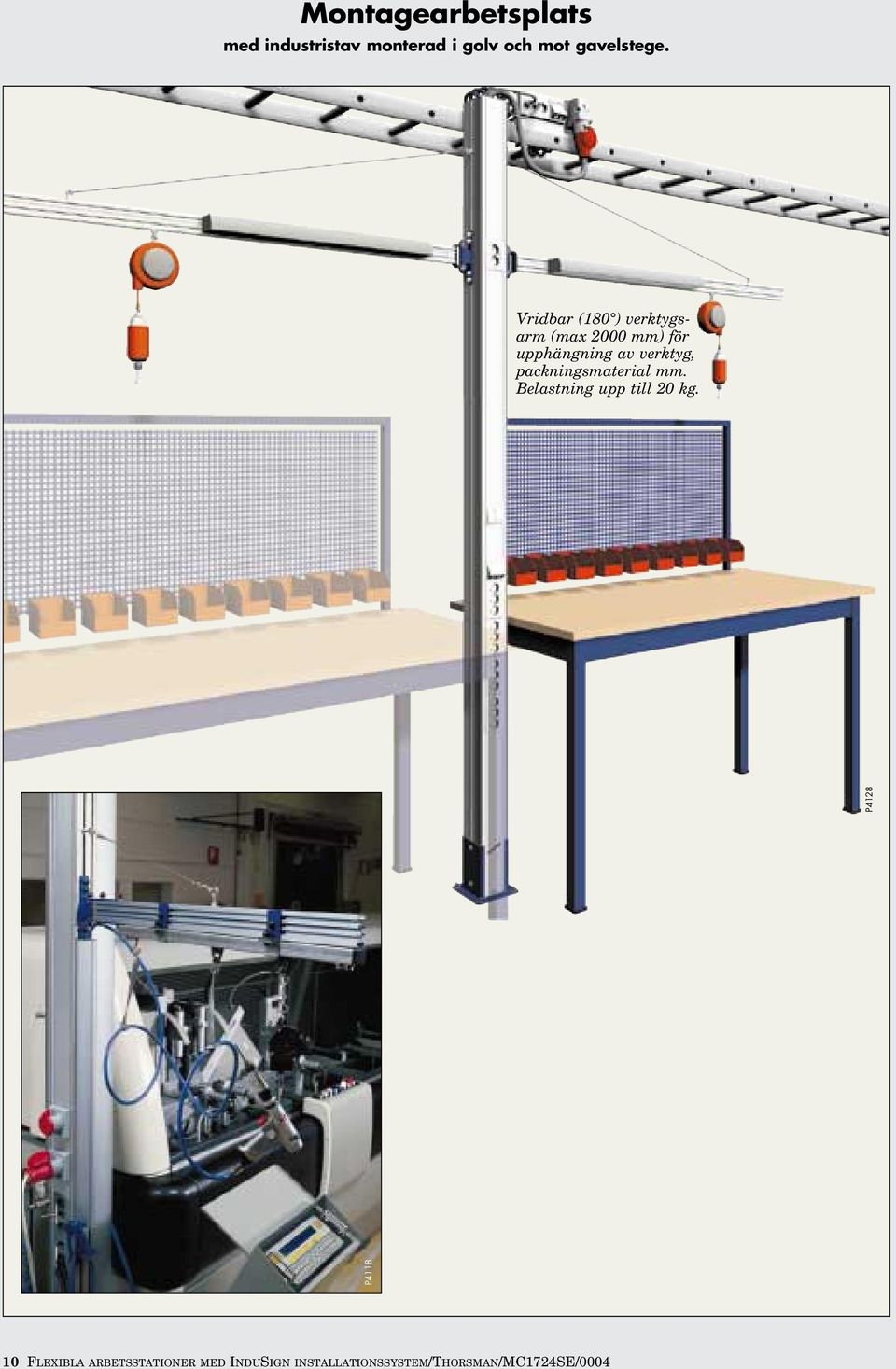

10 Montagearbetsplats med industristav monterad i golv och mot gavelstege. Vridbar (180 ) verktygsarm (max 2000 mm) för upphängning av verktyg, packningsmaterial mm. Belastning upp till 20 kg. P4118 P FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

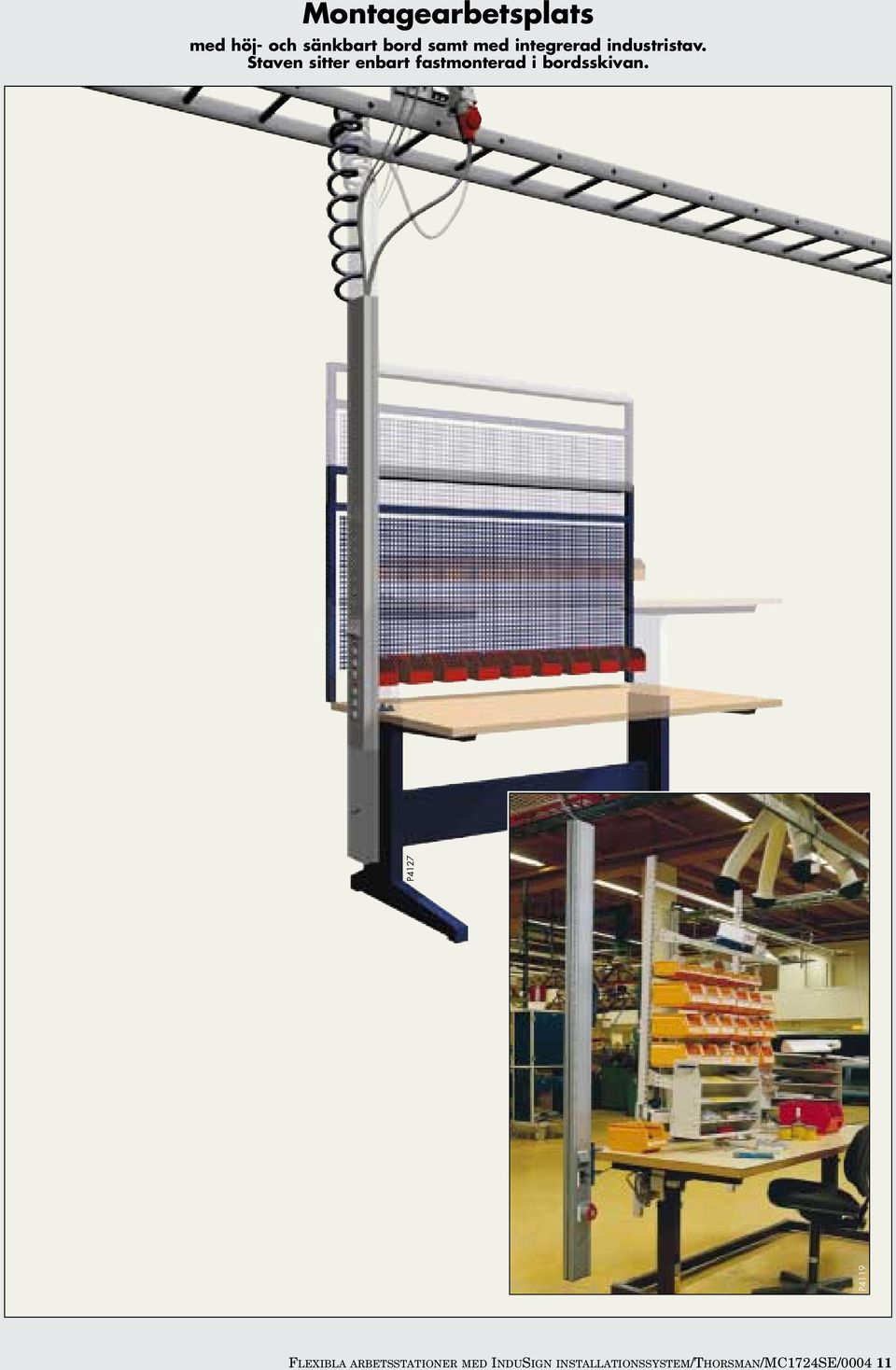

11 Montagearbetsplats med höj- och sänkbart bord samt med integrerad industristav. Staven sitter enbart fastmonterad i bordsskivan. P4119 P4127 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/

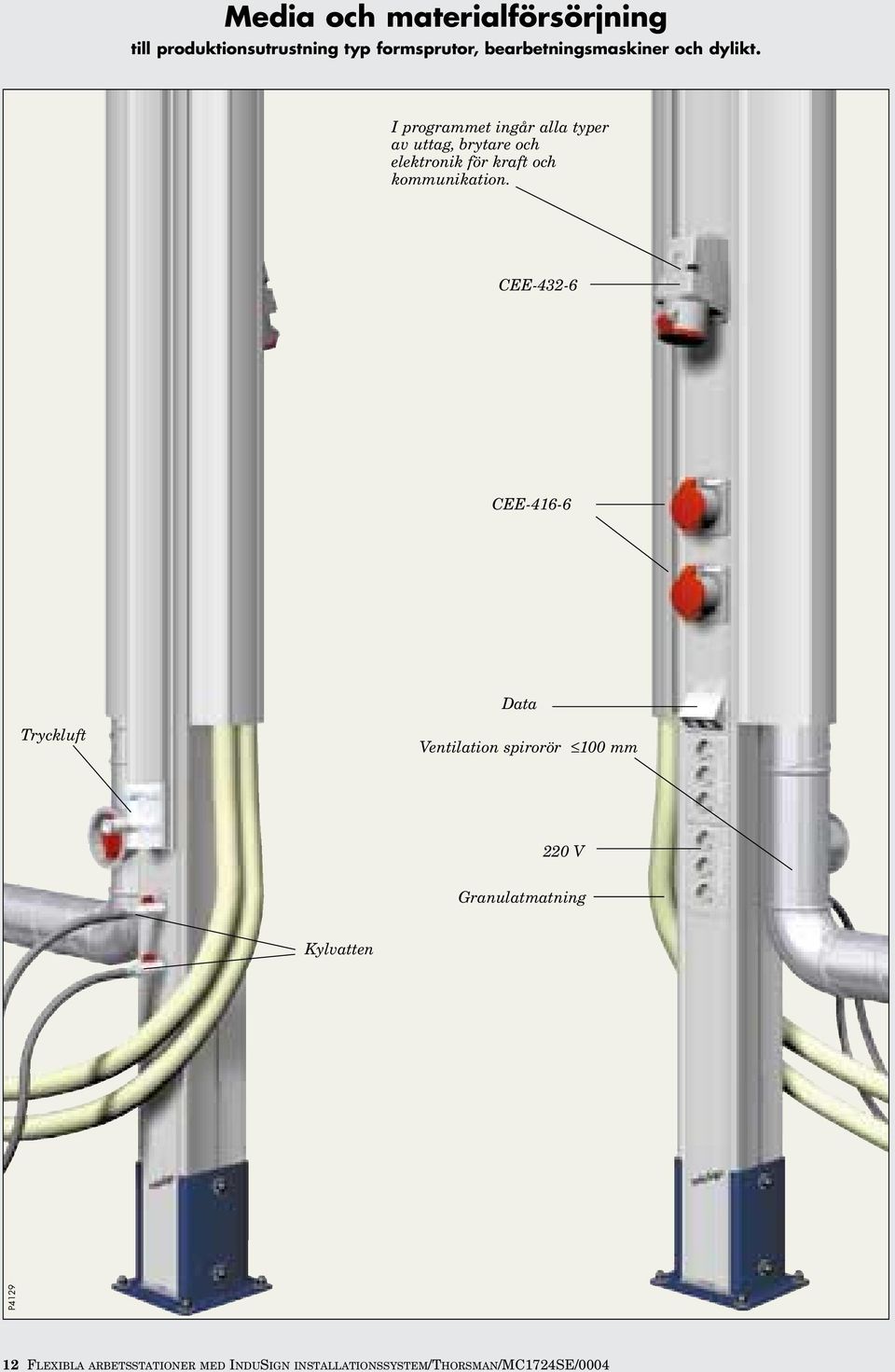

12 Media och materialförsörjning till produktionsutrustning typ formsprutor, bearbetningsmaskiner och dylikt. I programmet ingår alla typer av uttag, brytare och elektronik för kraft och kommunikation. CEE CEE Data Tryckluft Ventilation spirorör 100 mm 220 V Granulatmatning Kylvatten P FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

13 Nolato Gejde AB ligger mellan Lund och Malmö. Företaget tillverkar avancerade plastprodukter för medicinskt bruk och olika plastdetaljer till svenska och utländska industrikunder. Nyligen tog man i bruk en ny produktionshall. I den nybyggda hallen tillåts inte temperaturen variera mer än delar av en grad Celsius. Ett undertak i mitten dämpar ljudet från maskinerna och döljer ett övre installationsutrymme med gångbrygga. Genom att vara uppböjt i ytterkanterna kan värmen från maskinerna transporteras runt innertaket till ett centralt placerat utsug, vilket ger optimal luftcirkulation i lokalen. P3468 P4120 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/

14 Tyskland. Lucent Technologies, Nürnberg. Sverige. Electrolux, Mariestad. Norge. Oslo flygplats, Gardermoen. Finland. Koja Oy, Jalasjärvi. Nederländerna. Royal Sanders, Vlijmen. Danmark. Linak, Guderup. 14 FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/0004

15 Irland. Boston Scientific, Galway. Storbritannien. Sanger Centre, Hinxton. FLEXIBLA ARBETSSTATIONER MED INDUSIGN INSTALLATIONSSYSTEM/THORSMAN/MC1724SE/

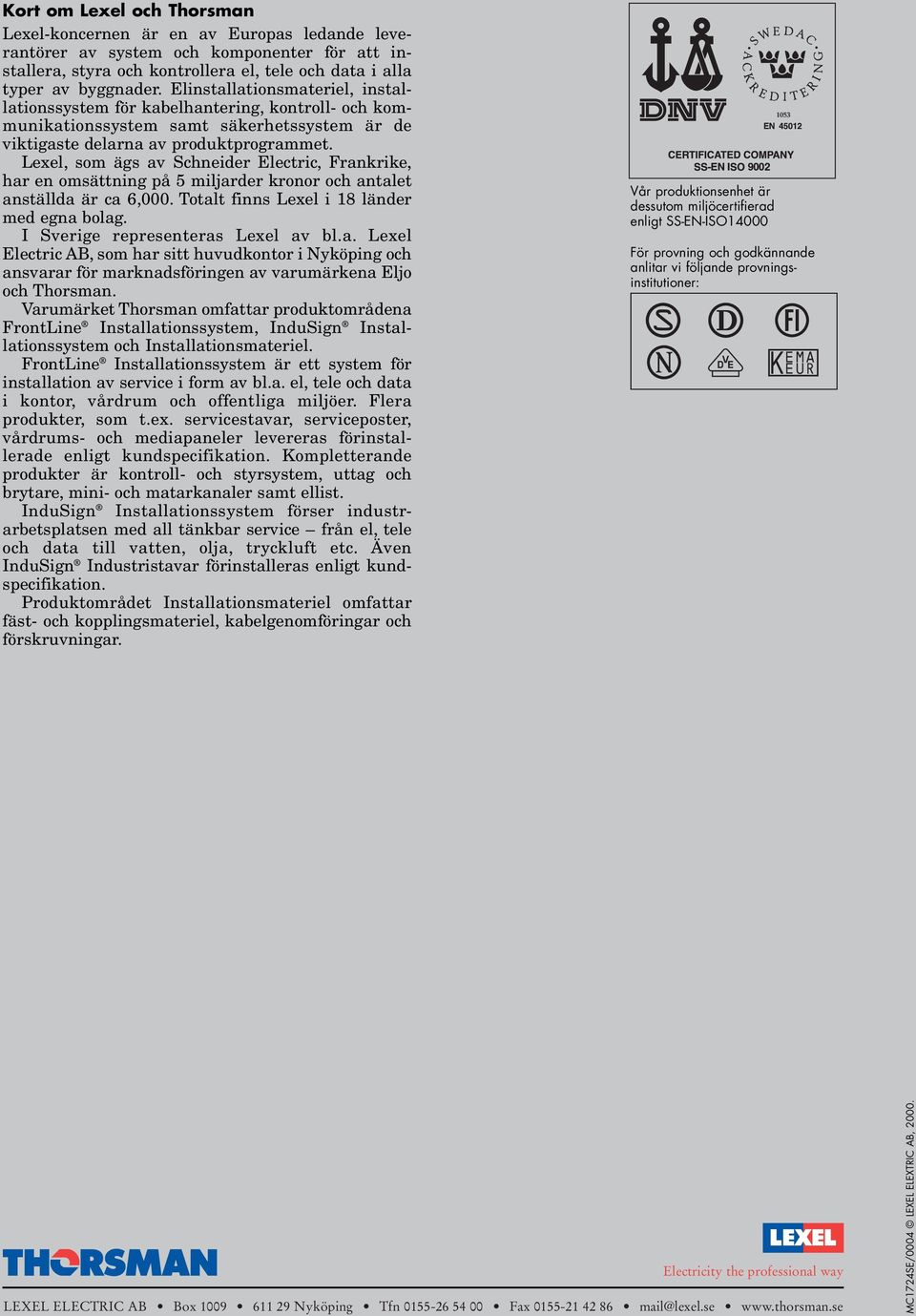

16 Kort om Lexel och Thorsman Lexel-koncernen är en av Europas ledande leverantörer av system och komponenter för att installera, styra och kontrollera el, tele och data i alla typer av byggnader. Elinstallationsmateriel, installationssystem för kabelhantering, kontroll- och kommunikationssystem samt säkerhetssystem är de viktigaste delarna av produktprogrammet. Lexel, som ägs av Schneider Electric, Frankrike, har en omsättning på 5 miljarder kronor och antalet anställda är ca 6,000. Totalt finns Lexel i 18 länder med egna bolag. I Sverige representeras Lexel av bl.a. Lexel Electric AB, som har sitt huvudkontor i Nyköping och ansvarar för marknadsföringen av varumärkena Eljo och Thorsman. Varumärket Thorsman omfattar produktområdena FrontLine Installationssystem, InduSign Installationssystem och Installationsmateriel. FrontLine Installationssystem är ett system för installation av service i form av bl.a. el, tele och data i kontor, vårdrum och offentliga miljöer. Flera produkter, som t.ex. servicestavar, serviceposter, vårdrums- och mediapaneler levereras förinstallerade enligt kundspecifikation. Kompletterande produkter är kontroll- och styrsystem, uttag och brytare, mini- och matarkanaler samt ellist. InduSign Installationssystem förser industrarbetsplatsen med all tänkbar service från el, tele och data till vatten, olja, tryckluft etc. Även InduSign Industristavar förinstalleras enligt kundspecifikation. Produktområdet Installationsmateriel omfattar fäst- och kopplingsmateriel, kabelgenomföringar och förskruvningar. Vår produktionsenhet är dessutom miljöcertifierad enligt SS-EN-ISO14000 För provning och godkännande anlitar vi följande provningsinstitutioner: Electricity the professional way LEXEL ELECTRIC AB Box Nyköping Tfn Fax mail@lexel.se MC1724SE/0004 LEXEL ELEXTRIC AB, 2000.
