1 Lod TH 52 - Givare - Installation Installationsmanual and Operation Manual Svensk English

2 1

3 2 LOD TH52

4 INNEHÅLL: 1 Användning Verktyg och materiel Placering av givaren Akustiskt brus Placering Båttyper Installation Håltagning Tätning Montering Kontrollera läckage Blanking Plug Installation i ett skrov med sandwich konstruktion Anslutning till servern Kalibrering Underhåll Bottenfärg Rengörning Tekniska data

5 INSTALLATION INSTRUKTIONER Ekolodsgivare för genombordsmontage Viktigt: Vänligen läs igenom hela denna instruktion innan du börjar med installationen. Om du har en annan monteringsmanual gäller denna om det finns en skillnad. VARNING: ANVÄND ALDRIG LÖSNINGSMEDEL Rengörningsmedel, bensin, färg, tätningsmeddel och andra kemikalier kan innehålla lösningsmedel. Så som aceton. Sådana lösningsmedel attackerar plaster och försvagar materialet i stor grad. 1 Användning Plastgenomföring rekommenderas för glasfiber och metallskrov. Använd inte plastgenomföringar i träbåtar då rörelse i trät kan påverka plastens hållbarhet. Bronsgenomföring (extra tillbehör) rekommenderas för glasfiber och träskrov. Använd inte bronsgenomföringar i metallbåtar då galvaniska strömmar kan uppstå och skada metallen. Bordgenomföring i rostfritt stål rekommenderas för metallbåtar. Används för att förhindra galvaniska strömmar. 1.1 Verktyg och materiel Vattenbaserad eller alkoholbaserad bottenfärg. Skyddshandskar Skyddsmask (för damm) Borrmaskin med 10mm chuck Borr 3mm Hålsåg 51mm eller 2" (för plast och bronsgenomföring) Hålsåg 57mm eller 2 1/4 " (rostfri bronsgenomföring) Sandpapper Milt rengörningsmedel (t.ex. alkohol) Fil (installation i metallbåtar) Tätningsmeddel för undervattensbruk (medföljer ej) Extra bricka för aluminium skrov tunnare än 6mm Buntband Installation i glasfiberbåtar med sandwichskrov, se kapitel 4.3 Hålsåg för innerhålet 60mm eller 2-3/8" Glasfiberväv, vax, tape och epoxi 4

6 2 Placering av givaren 2.1 Akustiskt brus Akustiskt brus finns alltid och detta brus kan störa givarens funktion. Bakgrundsbrus från källor som vågor, fiskar, och andra fartyg kan inte kontrolleras. Däremot kan an noggrant vald placering av givaren minimera störningar som genereras av det egna fartygets propeller, axel andra maskiner samt andra ekolod. Ju lägre brusnivå givaren utsätts för ju bättre kommer den att fungera Placering Välj en placering där: Vattnets strömning över skrovet är så ostört som möjligt med minimalt turbulens och luftbubbelbildning (särskilt vid höga farter). Givaren alltid är i vattnet. Givarens sändarvinkel inte störs av köl eller propelleraxel. Givaren kan monteras så horisontellt som möjligt.. Det finns tillräkligt med plats ovan och runt givaren för montage och i och urplockning av givaren. Minimum Hålsågdiameter Hålsåg invändigt Modell plats ovan vid sandwich. P17, Löstagbare 200mm (8 ) 51mm (2 ) 60mm (2-3/8 ) Observera: Montera inte givaren: Nära bordgenomföringar, steg, kanter och andra ojämnheter i skrovet. Ej heller bakom flagad färg då detta gan vara en indikation på turbulens (kavetering). 5

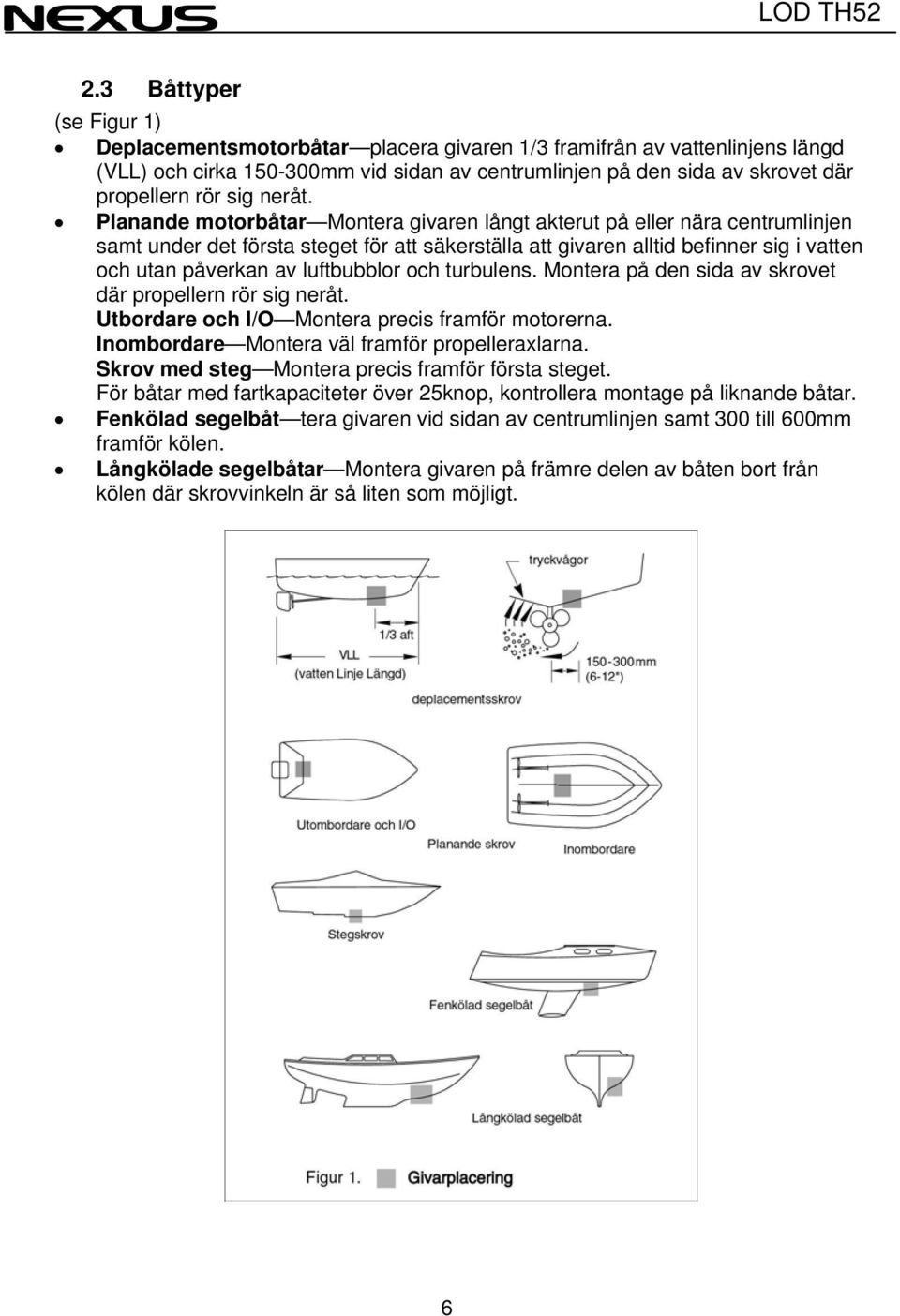

7 2.3 Båttyper (se Figur 1) Deplacementsmotorbåtar placera givaren 1/3 framifrån av vattenlinjens längd (VLL) och cirka mm vid sidan av centrumlinjen på den sida av skrovet där propellern rör sig neråt. Planande motorbåtar Montera givaren långt akterut på eller nära centrumlinjen samt under det första steget för att säkerställa att givaren alltid befinner sig i vatten och utan påverkan av luftbubblor och turbulens. Montera på den sida av skrovet där propellern rör sig neråt. Utbordare och I/O Montera precis framför motorerna. Inombordare Montera väl framför propelleraxlarna. Skrov med steg Montera precis framför första steget. För båtar med fartkapaciteter över 25knop, kontrollera montage på liknande båtar. Fenkölad segelbåt tera givaren vid sidan av centrumlinjen samt 300 till 600mm framför kölen. Långkölade segelbåtar Montera givaren på främre delen av båten bort från kölen där skrovvinkeln är så liten som möjligt. 6

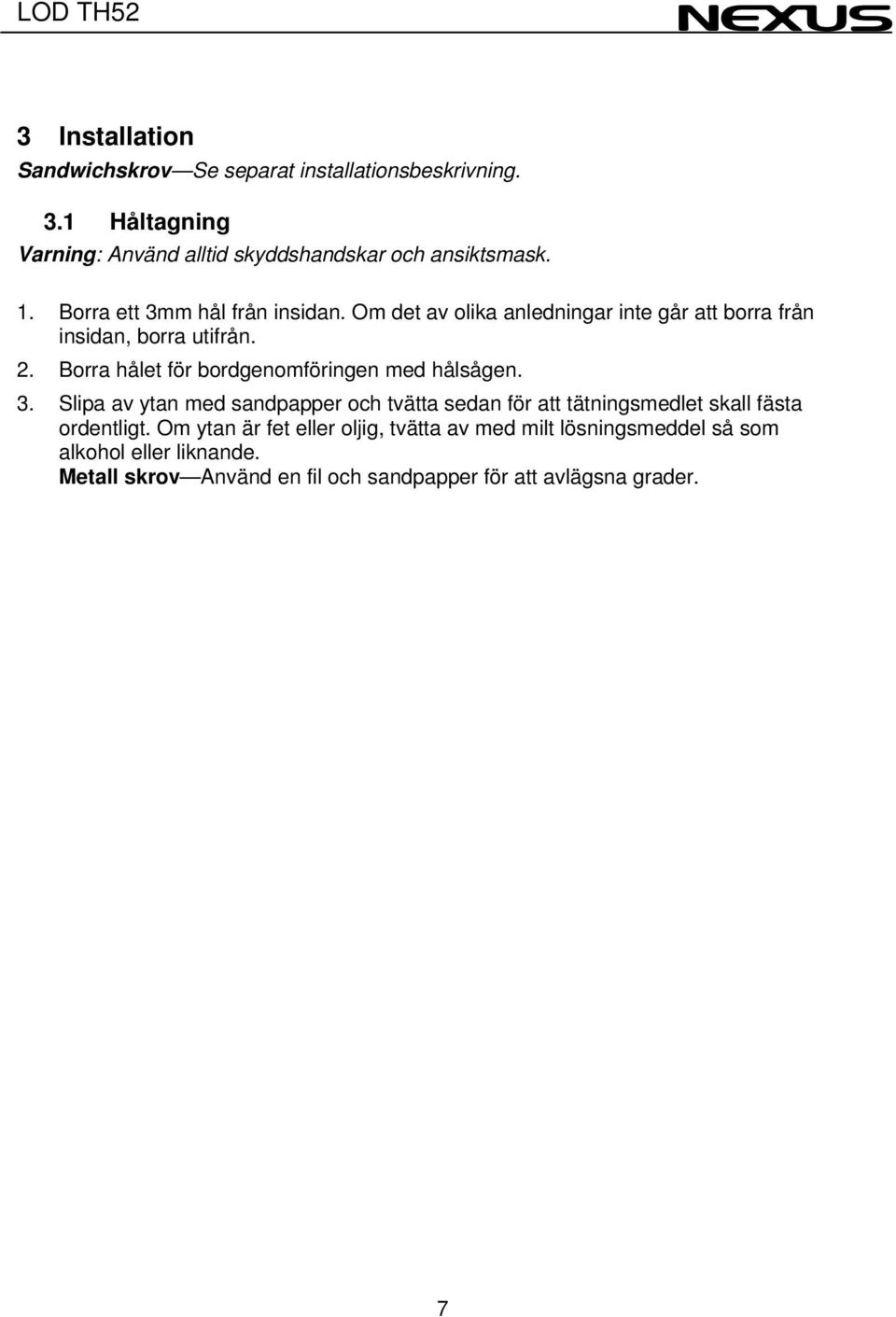

8 3 Installation Sandwichskrov Se separat installationsbeskrivning. 3.1 Håltagning Varning: Använd alltid skyddshandskar och ansiktsmask. 1. Borra ett 3mm hål från insidan. Om det av olika anledningar inte går att borra från insidan, borra utifrån. 2. Borra hålet för bordgenomföringen med hålsågen. 3. Slipa av ytan med sandpapper och tvätta sedan för att tätningsmedlet skall fästa ordentligt. Om ytan är fet eller oljig, tvätta av med milt lösningsmeddel så som alkohol eller liknande. Metall skrov Använd en fil och sandpapper för att avlägsna grader. 7

9 3.2 Tätning Varning: Bär eller lyft aldrig givaren i kabeln då detta kan skada givaren. Lägg på ett 2mm tjockt lager av marintätning för undervattensbruk på insidan av flänsen (den sida som ligger mot skrovet) och på bordgenomföringens utsida. Lägg på tätningsmedlet så att det gör 6mm högre än skrovets tjocklek, packning och mutter tillsammans. Detta skall göras för att det säkert skall komma tätningsmedel i gängorna innanför muttern. Det både tätar och låser muttern. 4 Montering Note: Ignore any arrows on the housing, insert, and blanking plug. 1. Tryck in genomföringen från utsidan i en roterande rörelse för att pressa ut överskottet av tätningsmedlet. (se Figur 2). Set till att pilen på flänsens utsida pekar framåt mot den punkt där stäven bryter vattnet. Om givaren inte sitter i mitten skall den då peka lite inåt. 2. Trä på gummipackningen från insidan. Om skrovet är tunnare än 6mm måste en extra packning av gummi, glasfiber eller plast användas. Använd aldrig brons i aluminiumbåtar. Undvik även trä då det kan svälla och skada genomföringen. 3. Skruva på muttern från insidan, var noga med att givaren inte vrids utan fortfarande pekar i rätt riktning. Dra åt muttern endast med handkraft. I träbåtar, se till att inte dra åt så hårt utan lämna plats för trät att svälla. 8

10 4. Ta bort all överbliven tätningsmeddel på skrovets utsida så vattnet kan strömma fritt och inte störas. Varning: O-ringarna måst vara hela och insmorda med fett för att täta ordentligt. 5. När tätningsmassan hartorkat, kontrollera O-ringarna på givarpluggen och fetta in dem med silikonfett. Stoppa i givarpluggen i genomföringen, se till att styrpiggen hamnar i spåret (sitter på genomföringens framkant) 6. Skruva på givarmuttern, dra åt med handkraft. Varning: Montera alltid säkerhetswiren. 7. Trä igenom wiren genom hålet i ena genomföringsmutterns vingar Trä på blindpluggen. För wiren moturs och för in den genom ena hålet i givarmuttern. Gör en ögla genom hålet. För sedan wiren genom dragöglan och vidare ner till det andra hålet på givarmuttern. Tvinna wiren för att låsa. 8. Dra kabeln till Servern eller instrumentet. Om det är trångt och det finns risk att stiftkontakten skadas, skruva bort kontakten, dra kabeln och montera sedan kontakten igen. För elektrisk installation, se kapitel 4.1 Kontrollera läckage Varning: Installera aldrig en genomföring och lämna båten utan tillsyn en längre tid. När båten sjösatts, kontrollera direkt runt genomföringen om det finns läckor. Observera att små läckor kan vara svåra att upptäcka. Du bör inte lämna båten mer än tre timmar innan du kontrollerar igen. Även om det är en liten läcka kan det samlas mycket vatten i kölsvinet efter 24 timmar. Om du upptäcker läckage, upprepa proceduren för montage och tätning. 4.2 Blanking Plug 1. Kontrollera O-ringarna på den långa blindpluggen (om nödvändigt, byt ut dem) Smörj in O-ringarna med det medföljande silikonfettet. (se Figur 5). 2. Tag bort givarpluggen genom att avlägsna säkerhetwiren, och givarmuttern. (se Figur 2). 3. Skruva bort givarmuttern och var beredd med den korta blindpluggen. Tag bort paddelhjulspluggen och backventilpluggen i ett stycke genom att dra i dragringen. Stoppa snabbt i den korta blindpluggen för att minimera vatteninträngningen. OBS: Genomföringen är inte att betrakta som tät innan muttern är på plats. 4. Sätt på säkerhetswiren 9

11 4.3 Installation i ett skrov med sandwich konstruktion Kärnan (trä eller skum) måste skäras bort och tätas. Kärnan måste tätas mot vatteninträngning. Skrovet måste också förstärkas så att det inte trycks ihop och genomföringsmuttern lossnar.. Varning: Använd alltid skyddshandskar och skyddsmask. 1. Borra ett 3mm hål från insidan. Om det av olika anledningar inte går att borra från insidan, borra utifrån) 2. Använd en 51mm hålsåg från utsidan men skär endast igenom ytterskrovet. (se Figur 4). 3. Använd en 60mm hålsåg från utsidan. Skär igenom innerskrovet och det mesta av kärnan. Kärnan kan vara mycket mjuk så se till att vara lätt på handen. 4. Avlägsna kärnan så att insidan av ytterskrovet och kärnans kanter är fria. Slipa med sandpapper och rengör insidan av ytterskrovet samt utsidan av skrovet runt hålet. Observera: Det är viktigt att kärnan tätas ordentligt. 5. Om du är van att arbeta med glasfiber, klipp till ett lager glasfiberväv, lägg det i hölet för att täcka kärnan. Addera fler lager tills rätt diameter uppnåtts. Alternativt kan en cylinder täckas med vax, och sättas i hålet. Fyll sedan mellanrummet mellan cylindern och kärnan med epoxi. När epoxin har härdat avlägsnas cylindern. 6. Slipa med sandpapper och rengör runt hålet både på utsidan och insidan, detta för att tätningsmassan skall fästa ordentligt. 7. Montera och täta enligt kapitel 3.2 och 4 10

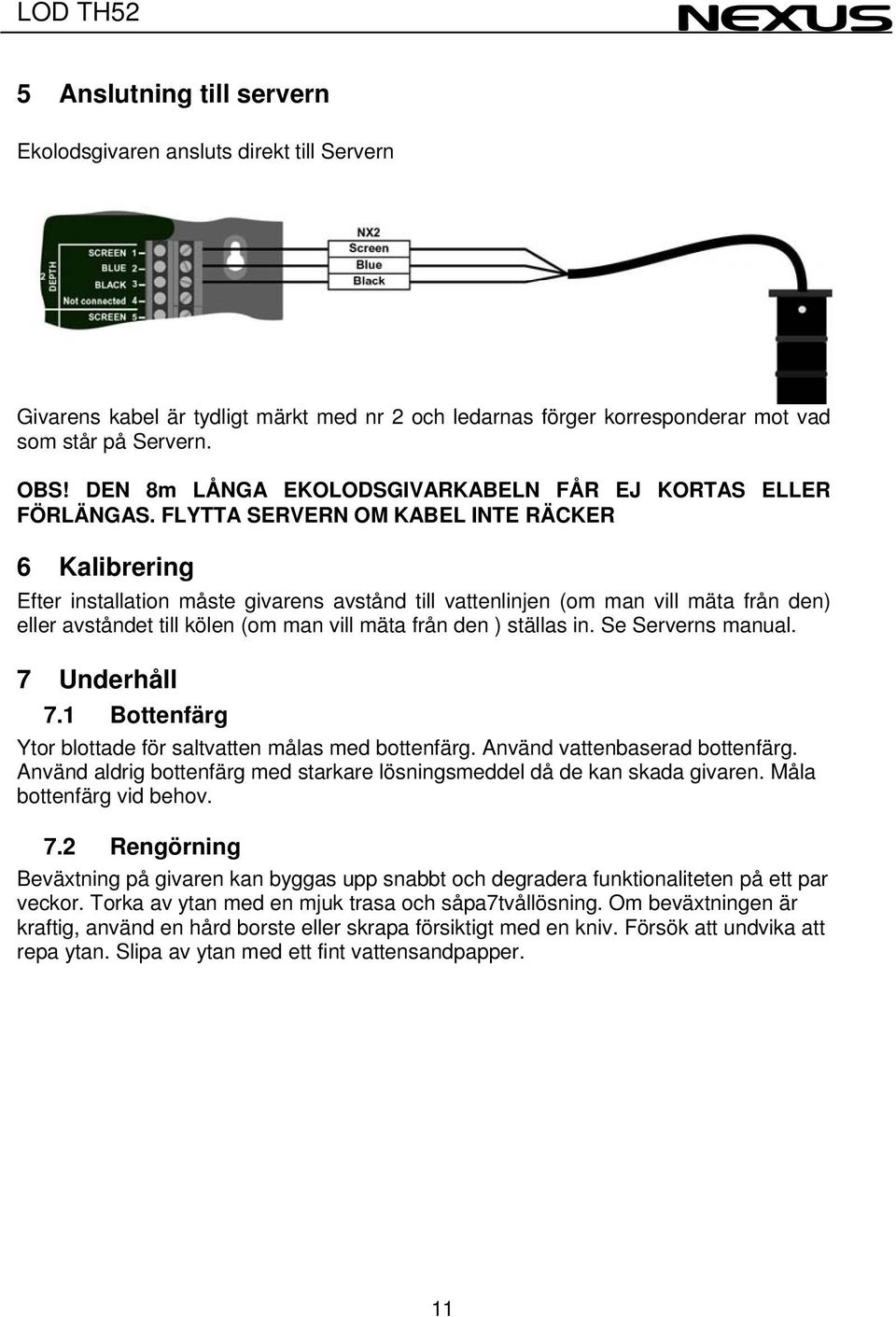

12 5 Anslutning till servern Ekolodsgivaren ansluts direkt till Servern Givarens kabel är tydligt märkt med nr 2 och ledarnas förger korresponderar mot vad som står på Servern. OBS! DEN 8m LÅNGA EKOLODSGIVARKABELN FÅR EJ KORTAS ELLER FÖRLÄNGAS. FLYTTA SERVERN OM KABEL INTE RÄCKER 6 Kalibrering Efter installation måste givarens avstånd till vattenlinjen (om man vill mäta från den) eller avståndet till kölen (om man vill mäta från den ) ställas in. Se Serverns manual. 7 Underhåll 7.1 Bottenfärg Ytor blottade för saltvatten målas med bottenfärg. Använd vattenbaserad bottenfärg. Använd aldrig bottenfärg med starkare lösningsmeddel då de kan skada givaren. Måla bottenfärg vid behov. 7.2 Rengörning Beväxtning på givaren kan byggas upp snabbt och degradera funktionaliteten på ett par veckor. Torka av ytan med en mjuk trasa och såpa7tvållösning. Om beväxtningen är kraftig, använd en hård borste eller skrapa försiktigt med en kniv. Försök att undvika att repa ytan. Slipa av ytan med ett fint vattensandpapper. 11

13 8 Tekniska data Dimensioner: Genomföringen 51 x 86 mm (1 5/8" x 3 3/8") Skrovtjocklek min 6 mm (3/8"), max 42 mm (1 5/8") Givarkabel: 8 m (26.2 ft) Effektförbrukning: 0.2 W Noggrannhet: ± 1% Mätområde m Typ av givare Piezokristall 200kHz Temperaturområden Användning -10 C till +70 C Lagring -35 C till +70 C Mätningarna baseras på en ljudhastighet i vattnet på 1463 m/s 12

14 13

15 14 LOD TH52

16 Copyright : Nexus Marine AB Kuskvägen 4, Sollentuna, Sweden Tel: +46 -(0) Fax: +46 -(0) Edition 1 15
