Installationsinstruktioner för genomskrovsgivare
|
|
- Leif Lundström
- för 8 år sedan
- Visningar:
Transkript

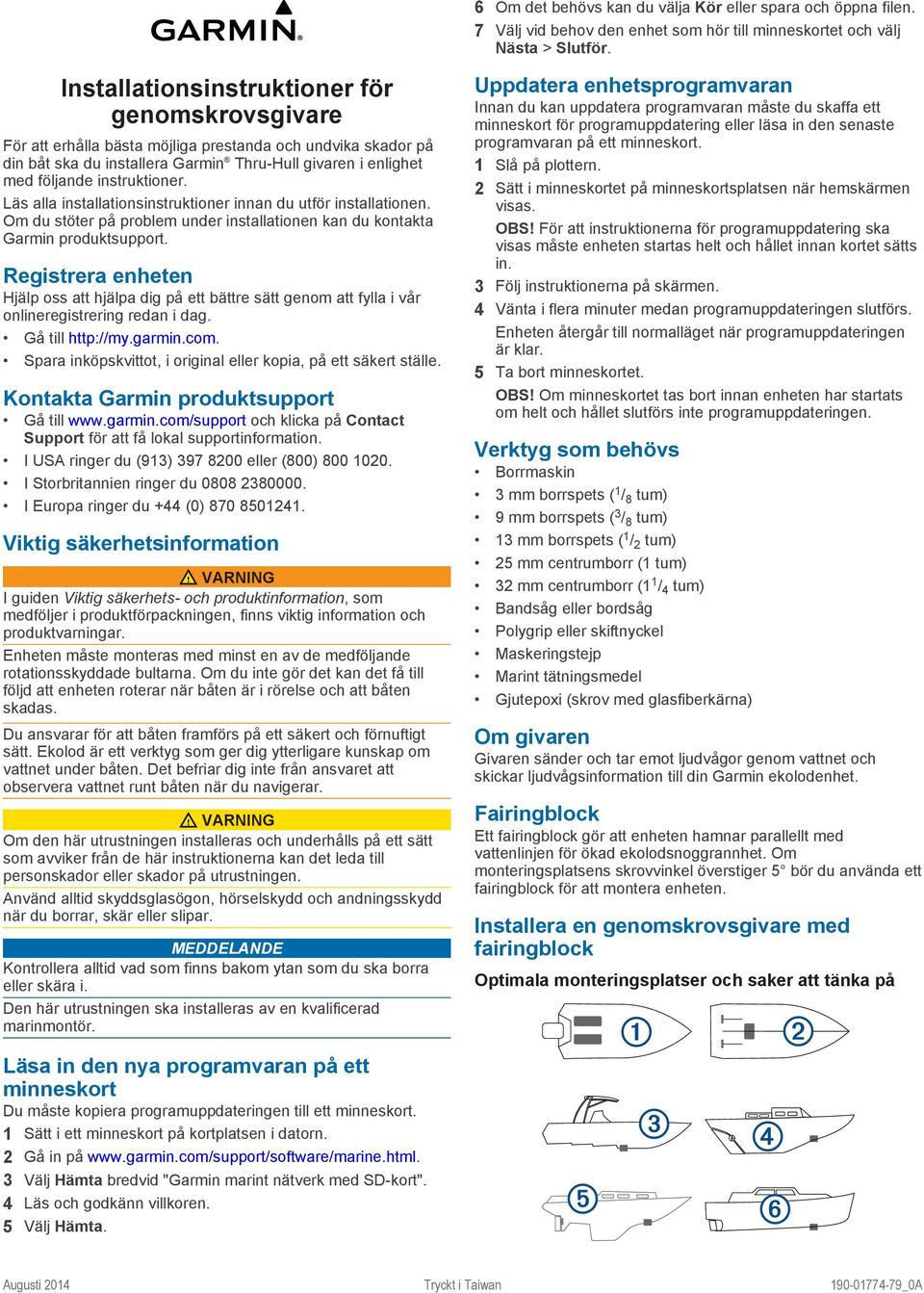

1 6 Om det behövs kan du välja Kör eller spara och öppna filen. 7 Välj vid behov den enhet som hör till minneskortet och välj Nästa > Slutför. Installationsinstruktioner för genomskrovsgivare För att erhålla bästa möjliga prestanda och undvika skador på din båt ska du installera Garmin Thru-Hull givaren i enlighet med följande instruktioner. Läs alla installationsinstruktioner innan du utför installationen. Om du stöter på problem under installationen kan du kontakta Garmin produktsupport. Registrera enheten Hjälp oss att hjälpa dig på ett bättre sätt genom att fylla i vår onlineregistrering redan i dag. Gå till Spara inköpskvittot, i original eller kopia, på ett säkert ställe. Kontakta Garmin produktsupport Gå till och klicka på Contact Support för att få lokal supportinformation. I USA ringer du (913) eller (800) I Storbritannien ringer du I Europa ringer du +44 (0) Viktig säkerhetsinformation I guiden Viktig säkerhets- och produktinformation, som medföljer i produktförpackningen, finns viktig information och produktvarningar. Du ansvarar för att båten framförs på ett säkert och förnuftigt sätt. Ekolod är ett verktyg som ger dig ytterligare kunskap om vattnet under båten. Det befriar dig inte från ansvaret att observera vattnet runt båten när du navigerar. Om den här utrustningen installeras och underhålls på ett sätt som avviker från de här instruktionerna kan det leda till personskador eller skador på utrustningen. Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar. MEDDELANDE Kontrollera alltid vad som finns bakom ytan som du ska borra eller skära i. Den här utrustningen ska installeras av en kvalificerad marinmontör. Uppdatera enhetsprogramvaran Innan du kan uppdatera programvaran måste du skaffa ett minneskort för programuppdatering eller läsa in den senaste programvaran på ett minneskort. 1 Slå på plottern. 2 Sätt i minneskortet på minneskortsplatsen när hemskärmen visas. OBS! För att instruktionerna för programuppdatering ska visas måste enheten startas helt och hållet innan kortet sätts in. 3 Följ instruktionerna på skärmen. 4 Vänta i flera minuter medan programuppdateringen slutförs. Enheten återgår till normalläget när programuppdateringen är klar. 5 Ta bort minneskortet. OBS! Om minneskortet tas bort innan enheten har startats om helt och hållet slutförs inte programuppdateringen. Verktyg som behövs Borrmaskin 3 mm borrspets ( 1 / 8 tum) 9 mm borrspets ( 3 / 8 tum) 13 mm borrspets ( 1 / 2 tum) 25 mm centrumborr (1 tum) 32 mm centrumborr (1 1 / 4 tum) Bandsåg eller bordsåg Polygrip eller skiftnyckel Maskeringstejp Marint tätningsmedel Gjutepoxi (skrov med glasfiberkärna) Om givaren Givaren sänder och tar emot ljudvågor genom vattnet och skickar ljudvågsinformation till din Garmin ekolodenhet. Fairingblock Ett fairingblock gör att enheten hamnar parallellt med vattenlinjen för ökad ekolodsnoggrannhet. Om monteringsplatsens skrovvinkel överstiger 5 bör du använda ett fairingblock för att montera enheten. Installera en genomskrovsgivare med fairingblock Optimala monteringsplatser och saker att tänka på Läsa in den nya programvaran på ett minneskort Du måste kopiera programuppdateringen till ett minneskort. 1 Sätt i ett minneskort på kortplatsen i datorn. 2 Gå in på 3 Välj Hämta bredvid "Garmin marint nätverk med SD-kort". 4 Läs och godkänn villkoren. 5 Välj Hämta. Augusti 2014 Tryckt i Taiwan _0A
2 På båtar med utombordare eller drev À ska givaren monteras framför och nära motorn eller motorerna. På båtar med inombordsmotor Á ska givaren monteras framför och långt ifrån motorns propeller och axel. På båtar med stegat skrov  ska givaren monteras framför det första steget. På båtar med fullköl à ska givaren monteras långt ifrån kölen, på bottenvinkelns lägsta punkt. På båtar med fenköl Ä ska givaren monteras framför kölen och vid sidan av centrumlinjen. På båtar med deplacementskrov Å ska givaren monteras cirka 1 / 3 av vattenlinjens längd för båten och 150 till 300 mm (6 till 12 tum) bort från centrumlinjen på samma sida av skrovet där propellerbladen rör sig nedåt. Givaren ska monteras parallellt med båtens längslinje. Givaren bör inte monteras bakom stråk, stag, beslag, vattenintag eller utloppsportar eller annat som kan skapa luftbubblor eller orsaka turbulens i vattnet. Givaren måste sitta i rent vatten (utan turbulens) för bästa prestanda. Givaren får inte monteras på en plats där den kan stöta i vid sjösättning, flyttning eller förvaring. På båtar med ett drev får givaren inte monteras i vägen för propellern. Givaren kan orsaka kavitation som kan försämra båtens prestanda och skada propellern. På båtar med dubbla drev ska givaren monteras mellan dreven, om möjligt. Borra hål för givarskaftet i ett skrov utan kärna Följ dessa instruktioner när du använder ett fairingblock för att montera givaren på en båt som inte har ett skrov med glasfiberkärna. 1 Kontrollera om monteringsplatsens yta är ojämn eller om det finns närliggande hinder. 2 Välj ett alternativ: Om monteringsytan inte har några ojämnheter eller hinder borrar du ett 3 mm ( 1 / 8 tum) rikthål vinkelrätt mot vattenlinjen från insidan av skrovet. Om monteringsytan har ojämnheter eller närliggande hinder borrar du ett 3 mm ( 1 / 8 tum) rikthål vinkelrätt mot vattenlinjen från utsidan av skrovet. 3 Om båten har ett glasfiberskrov placerar du maskeringstejp över rikthålet och det omgivande området på utsidan av skrovet för att undvika skador på glasfibern. 4 Om du tejpat över rikthålet använder du en brytbladskniv för att skära ut hålet i tejpen. 5 Håll centrumborren på 25 mm (1 tum) lodrätt och skär ut hålet från utsidan av skrovet. Hålet måste vara vinkelrätt mot vattenytan. 6 Sandpappra och rengör området runt hålet. Borra hål för givarskaftet i ett skrov med glasfiberkärna Skrovet och kärnan måste skäras och tätas noga för att skydda mot vattenläckage. OBS! När du skär ett hål från insidan av skrovet genom det inre lagret och kärnan får du bara trycka lätt på hålsågen så att du inte oavsiktligt skär igenom det yttre lagret. 1 Kontrollera om monteringsplatsens yta är ojämn eller om det finns närliggande hinder. 2 Välj ett alternativ: Om monteringsytan inte har några ojämnheter eller hinder borrar du ett 3 mm ( 1 / 8 tum) rikthål vinkelrätt mot vattenlinjen från insidan av skrovet À. Om monteringsytan har ojämnheter eller närliggande hinder borrar du ett 3 mm ( 1 / 8 tum) rikthål vinkelrätt mot vattenlinjen från utsidan av skrovet. 3 Placera maskeringstejp över rikthålet och det omgivande området på utsidan av skrovet för att undvika skador på glasfibern. 4 Håll centrumborren på 25 mm (1 tum) lodrätt och skär ut hålet från utsidan av skrovet och endast genom det yttre lagret Á. Hålet måste vara vinkelrätt mot vattenytan. 5 Håll centrumborren på 32 mm (1 1 / 4 tum) lodrätt och tryck endast lätt för att skära ut ett hål från insidan av skrovet genom det inre lagret  och det mesta av kärnan Ã. Borren måste vara vinkelrät mot skrovet. 6 Ta bort pluggen Ä med kärnmaterial. 7 Sandpappra och rengör det inre lagret, kärnan och det yttre lagret runt hålet. 8 Täta det blottade inre lagret och kärnan med epoxilim Å. 9 Låt epoxilimmet stelna. Skära fairingblocket Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar. 1 Mät skrovvinkeln på monteringsplatsen. 2 Luta ditt bandsågsbord så att det stämmer överens med skrovvinkeln och fäst såganslaget. 3 Placera fairingblocket på bordet så att skärlinjalen vilar mot anslaget och vinkeln matchar vinkeln på monteringsplatsen. 4 Justera såganslaget för att säkerställa att fairingblocket har en minsta tjocklek på 13 mm ( 1 / 2 tum). 5 Skär fairingblocket. OBS! Den maximala skärvinkeln för fairingblocket är Använd en rasp eller ett elverktyg till att forma fairingblocket efter skrovet så exakt som möjligt. 7 Sätt i givaren i fairingblocket och kontrollera att givaren sitter i jämnhöjd med fairingblocket. 8 Använd den resterande delen av fairingblocket som stödblock. Borra hål för rotationsskyddade bultar i ett skrov utan kärna Innan du borrar hål för de rotationsskyddade bultarna måste du borra ett hål för givarskaftet (Borra hål för givarskaftet i ett skrov utan kärna) och du måste skära fairingblocket (Skära fairingblocket). 2

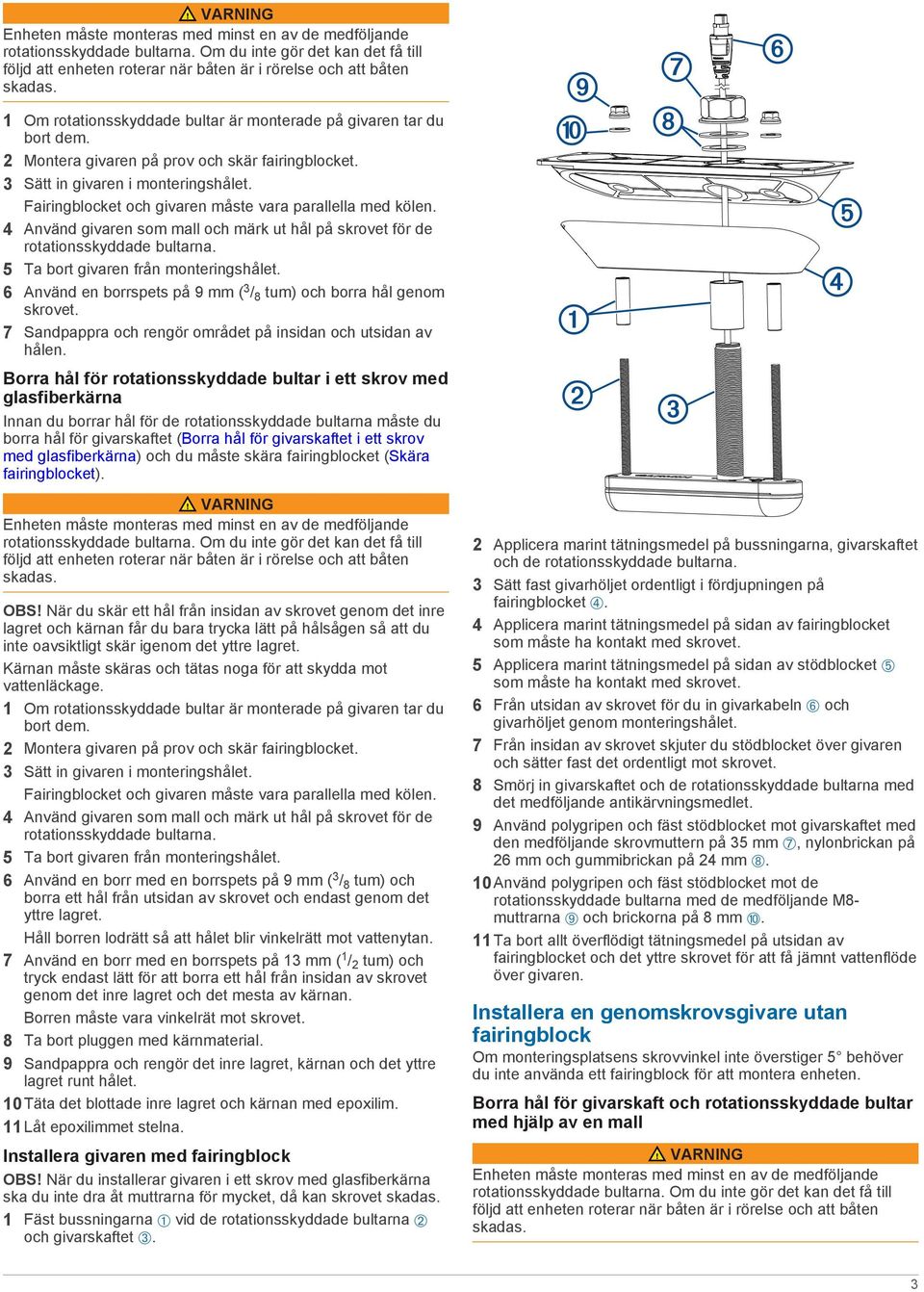

3 1 Om rotationsskyddade bultar är monterade på givaren tar du bort dem. 2 Montera givaren på prov och skär fairingblocket. 3 Sätt in givaren i monteringshålet. Fairingblocket och givaren måste vara parallella med kölen. 4 Använd givaren som mall och märk ut hål på skrovet för de rotationsskyddade bultarna. 5 Ta bort givaren från monteringshålet. 6 Använd en borrspets på 9 mm ( 3 / 8 tum) och borra hål genom skrovet. 7 Sandpappra och rengör området på insidan och utsidan av hålen. Borra hål för rotationsskyddade bultar i ett skrov med glasfiberkärna Innan du borrar hål för de rotationsskyddade bultarna måste du borra hål för givarskaftet (Borra hål för givarskaftet i ett skrov med glasfiberkärna) och du måste skära fairingblocket (Skära fairingblocket). OBS! När du skär ett hål från insidan av skrovet genom det inre lagret och kärnan får du bara trycka lätt på hålsågen så att du inte oavsiktligt skär igenom det yttre lagret. Kärnan måste skäras och tätas noga för att skydda mot vattenläckage. 1 Om rotationsskyddade bultar är monterade på givaren tar du bort dem. 2 Montera givaren på prov och skär fairingblocket. 3 Sätt in givaren i monteringshålet. Fairingblocket och givaren måste vara parallella med kölen. 4 Använd givaren som mall och märk ut hål på skrovet för de rotationsskyddade bultarna. 5 Ta bort givaren från monteringshålet. 6 Använd en borr med en borrspets på 9 mm ( 3 / 8 tum) och borra ett hål från utsidan av skrovet och endast genom det yttre lagret. Håll borren lodrätt så att hålet blir vinkelrätt mot vattenytan. 7 Använd en borr med en borrspets på 13 mm ( 1 / 2 tum) och tryck endast lätt för att borra ett hål från insidan av skrovet genom det inre lagret och det mesta av kärnan. Borren måste vara vinkelrät mot skrovet. 8 Ta bort pluggen med kärnmaterial. 9 Sandpappra och rengör det inre lagret, kärnan och det yttre lagret runt hålet. 10Täta det blottade inre lagret och kärnan med epoxilim. 11Låt epoxilimmet stelna. Installera givaren med fairingblock OBS! När du installerar givaren i ett skrov med glasfiberkärna ska du inte dra åt muttrarna för mycket, då kan skrovet 1 Fäst bussningarna À vid de rotationsskyddade bultarna Á och givarskaftet Â. 2 Applicera marint tätningsmedel på bussningarna, givarskaftet och de rotationsskyddade bultarna. 3 Sätt fast givarhöljet ordentligt i fördjupningen på fairingblocket Ã. 4 Applicera marint tätningsmedel på sidan av fairingblocket som måste ha kontakt med skrovet. 5 Applicera marint tätningsmedel på sidan av stödblocket Ä som måste ha kontakt med skrovet. 6 Från utsidan av skrovet för du in givarkabeln Å och givarhöljet genom monteringshålet. 7 Från insidan av skrovet skjuter du stödblocket över givaren och sätter fast det ordentligt mot skrovet. 8 Smörj in givarskaftet och de rotationsskyddade bultarna med det medföljande antikärvningsmedlet. 9 Använd polygripen och fäst stödblocket mot givarskaftet med den medföljande skrovmuttern på 35 mm Æ, nylonbrickan på 26 mm och gummibrickan på 24 mm Ç. 10Använd polygripen och fäst stödblocket mot de rotationsskyddade bultarna med de medföljande M8- muttrarna È och brickorna på 8 mm É. 11Ta bort allt överflödigt tätningsmedel på utsidan av fairingblocket och det yttre skrovet för att få jämnt vattenflöde över givaren. Installera en genomskrovsgivare utan fairingblock Om monteringsplatsens skrovvinkel inte överstiger 5 behöver du inte använda ett fairingblock för att montera enheten. Borra hål för givarskaft och rotationsskyddade bultar med hjälp av en mall 3
4 Om du inte använder ett fairingblock ska du följa dessa instruktioner för att montera givaren. 1 Beskär den medföljande givarmallen. 2 Kontrollera om monteringsplatsens yta är ojämn eller om det finns närliggande hinder. 3 Välj ett alternativ: Om monteringsytan inte har några ojämnheter eller hinder ser du till att mallen passar på monteringsplatsen på utsidan av skrovet och tejpar fast mallen på monteringsplatsen. Om monteringsytan är ojämn eller det finns närliggande hinder, eller om mallen inte passar på monteringsplatsen, väljer du en ny monteringsplats och upprepar steg 2 och 3. 4 Borra ett rikthål på 3 mm ( 1 / 8 tum) genom det markerade området på mallen för givarskaftet från utsidan av skrovet. 5 Håll centrumborren på 25 mm (1 tum) lodrätt och skär ut hålet för givarskaftet från utsidan av skrovet. Hålet måste vara vinkelrätt mot vattenytan. 6 Håll borren med en borrspets på 9 mm ( 3 / 8 tum) lodrätt och borra hålen för de rotationsskyddade bultarna genom mallen från utsidan av skrovet. Hålen måste vara vinkelräta mot vattenytan. 7 Ta bort mallen från monteringsplatsen. 8 Sandpappra och rengör området runt hålet. Installera givaren utan fairingblock OBS! När du installerar en givare i ett aluminium- eller stålskrov måste du använda den medföljande isoleringsplattan. OBS! När du installerar en givare i ett skrov med glasfiberkärna ska du inte dra åt muttrarna för mycket, då kan skrovet 1 Om du monterar givaren i ett aluminium- eller stålskrov sätter du fast isoleringsplattan ordentligt mot givaren. 2 Välj ett alternativ: Om du monterar givaren i ett aluminium- eller stålskrov applicerar du marint tätningsmedel på givarskaftet, de rotationsskyddade bultarna och på sidan av isoleringsplattan som måste ha kontakt med skrovet. Om du inte monterar givaren i ett aluminium- eller stålskrov applicerar du marint tätningsmedel på givarskaftet, de rotationsskyddade bultarna och på sidan av givarplattan som måste ha kontakt med skrovet. 3 Från utsidan av skrovet för du in givaren genom monteringshålet och sätter fast den ordentligt mot skrovet. 4 Smörj in givarskaftet och de rotationsskyddade bultarna med det medföljande antikärvningsmedlet. 5 Från insidan av skrovet använder du en polygrip för att fästa den medföljande skrovmuttern på 35 mm, nylonbrickan på 26 mm och gummibrickan på 24 mm på givarskaftet. 6 Från insidan av skrovet använder du en polygrip för att fästa de medföljande M8-muttrarna och nylonbrickorna på 8 mm på de rotationsskyddade bultarna. 7 Ta bort allt överflödigt tätningsmedel på utsidan av det yttre skrovet för att få jämnt vattenflöde över givaren. Ansluta ett givarpar Innan du ansluter ett givarparpar måste du följa alla övriga installationsinstruktioner. Du kan ansluta ett givarpar till ekolodet. 1 Anslut kabeln från varje enskild givare till delningskabeländarna på den medföljande Y-kabeln. 2 Anslut den andra änden av Y-kabeln till ekolodet. Installationsschema Du kan använda det här schemat till att identifiera anslutningspunkterna från givare till nätverk, ström och ekolod med Y-kabeln. Objekt À Á Â Ã Underhåll Testa installationen Beskrivning Plotter Ekolod Strömkälla Y-kabel MEDDELANDE Du bör kontrollera att båten inte har några läckor innan du lämnar den i vattnet en längre tid. Eftersom det krävs vatten för att överföra ekolodssignalen måste givaren vara i vattnet för att fungera på rätt sätt. Du kan inte erhålla en djup- eller avståndsavläsning när den inte befinner sig i vatten. När du sjösätter båten för första gången bör du leta efter läckage kring de skruvhål som gjorts under vattenlinjen. Bottenfärg För att förhindra korrosion på metallskrov och för att minska tillväxten av organismer som kan påverka fartygets prestanda och hållbarhet bör du lägga en vattenbaserad bottenfärg på båtens skrov var sjätte månad. OBS! Använd aldrig ketonbaserad bottenfärg på båten, eftersom ketoner angriper många plasttyper och kan skada eller förstöra givaren. Rengöra givaren Vattenavlagringar ansamlas snabbt och kan minska enhetens prestanda. 1 Ta bort avlagringarna med en mjuk trasa och ett milt rengöringsmedel. 2 Om föroreningarna är svåra kan du använda en skursvamp eller spackelkniv för att ta bort ansamlingarna. 3 Torka enheten torr. 4
5
6 Garmin och Garmins logotyp är varumärken som tillhör Garmin Ltd. eller dess dotterbolag och är registrerade i USA och i andra länder. De här varumärkena får inte användas utan skriftligt tillstånd från Garmin Garmin Ltd. eller dess dotterbolag
