1 Driven vändskiva 180º HANDBOK viktiga handlingar för installation och underhåll Doc. nr Edition1 2010/02

2

3 Om handboken I den här handboken hittar du all information som behövs för att installera och hantera din nya produkt. Innehåll Allmänna anvisningar 4 CE Direktiv Installationsanvisningar 5 Uppställning Installationsbeskrivning Elektrisk anslutning Tekniska data Avlopp Tillbehör Bruksanvisning 6 Användningsområde Produktbeskrivning Säkerhetsinstruktioner Tekniska data Handhavande Drift Rengöring Övriga dokument Tekniska specifikationer 7

4 Allmänna anvisningar Om föreskrifter i detta och utrustningens övriga dokument inte följs, kan dess säkerhet äventyras och leverantörens garanti- och produktansvar upphöra. Läs noggrant föreskrifterna i detta dokument, eftersom det innehåller viktiga säkerhetsupplysningar beträffande installation, driftsäkerhet, användning och underhåll av produkten. Förvara handlingen så att den är tillgänglig för alla användare. Installation och testkörning måste göras av en för ändamålet utbildad tekniker och enligt tillverkarens instruktioner. Se installations-anvisning. Installation av produkten, såväl som dess anslutningar, skall utföras enligt gällande normer och föreskrifter. All service, underhåll samt reparation skall ske av en för ändamålet utbildad tekniker. Endast originalreservdelar får användas vid utbyte. Se Reservdelskatalog*. Handhavande och skötsel skall enbart ske av på denna produkt utbildad personal (operatör). - Innan utrustningen tas i bruk skall operatören: Införskaffa goda kunskaper i handhavande och skötsel. Mycket noggrant gå igenom säkerhets-instruktioner och varningstexter. * Medlevereras ej. Kan beställas från tillverkaren eller via tillverkarens representant. CE Direktiv Produkten är avsedd att användas tillsammans med utrustning som uppfyller tillämpliga direktiv och får inte tas i bruk förrän den maskin eller anläggning som den skall ingå i överensstämmer med kraven i tillämpliga direktiv. Produkten är tillverkad i överensstämmelse med direktiv MD 89/392/EEC Annex IIB, LVD 73/23/EEC och är som enskild enhet CE godkänd och märkt CE. 4 IDESTA ver 1.0

5 Installationsanvisningar Uppställning Tag bort emballaget. Ställ vändskivan plant och justera in den vågrätt och till rätt höjd genom att vrida på de justerbara fötterna. Avlägsna skyddsplasten försiktigt. Eventuella limrester avlägsnas med ett lämpligt lösningsmedel. Rengör invändiga delar och tillbehör. Se bruksanvisning: Rengöring. Installationsbeskrivning Maskinen installeras enligt bilderna. Elektrisk anslutning Den elektriska anslutningen måste utföras enligt vid tillfället gällande lokala normer och föreskrifter. Anslutningsspänning: 200 3~50/ N~ N~ N~ ~60 Tekniska data Produktnummer Drivning Medurs Moturs Vikt: 112kg Ljudnivå: <70dB Effekt: 0,18kW Avlopp Avlopp dras mot golvbrunn. Tillbehör Produktnummer Benämning Manöverbox för start och stopp (används vid styrning skild från Electrolux diskmaskin). HANDBOK 5

6 Bruksanvisning Användningsområde Produkten är avsedd för diskkorgar med storleken 500x500mm. Produktbeskrivning Vändskivans tråg är tillverkat i rostfritt stål och den är utrustad med ett uppsvängbart kedjepaket. Kedjan löper helt inne i det rostfria tråget. Botten är slät och lutar mot avloppet. Vändskivan finns i utförande för medurs eller moturs drivning. Säkerhetsinstruktioner Klämrisk! Rör inte kedjan eller drivaxeln då diskmaskinen arbetar. Maskinen är märkt med ett varningsmärke som beskriver detta (se figur???). Det är placerat på locket över motorn. Nödstopp: Ett nödstopp är placerat på maskinens sida (se figur 6). Tekniska data En dataskylt med produktens tekniska uppgifter finns vid sidan av nödstoppet. Handhavande Drift Maskinen drivs av diskmaskinen den är ansluten till. Den kan dock stoppas med nödstoppet. Om nödstoppet har använts måste hela diskmaskinen återstartas. Rengöring Allmänt Diskmaskinen som maskinen är ansluten till skall vara avstängd då rengöring sker. Använd inte stålull eller slipande rengöringsmedel vid rengöring av rostfria ytor. Om rengöringsmedlet innehållande klor (t.ex. klorin) använts måste sköljningen göras extra noggrant. Klor och klorföreningar i kontakt med rostfritt stål kan orsaka korrosionsangrepp. Daglig rengöring Efter användning ska maskinen rengöras. Använd varmt vatten och neutralt disk-/rengöringsmedel. Lyft upp kedjepaketet och spola rent. Spola tråget rent samt gör rent i avloppssilen. OBS! Spola ej vatten mot elanslutningar! Veckovis rengöring Vid behov ska kedjan och silskålen demonteras och rengöras. Silskålen hittas under avloppssilen. Rengör maskinen utvändigt med fuktig trasa. Använd varmt vatten och neutralt disk-/rengöringsmedel. Övriga dokument Reservdelskatalog (medföljer ej). EG-försäkran (medföljer ej). 6 IDESTA ver 1.0

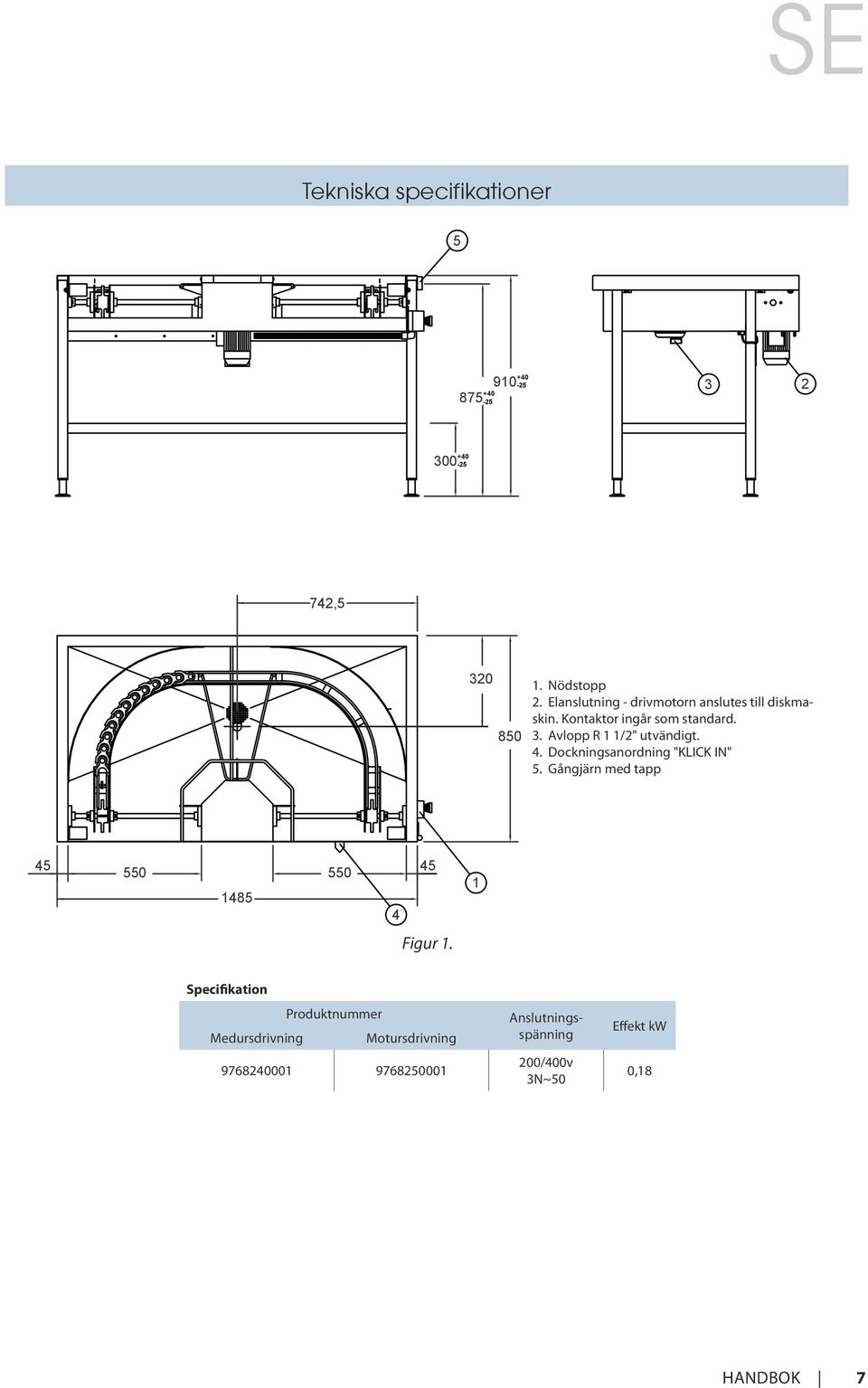

7 Tekniska specifikationer , Nödstopp 2. Elanslutning - drivmotorn anslutes till diskmaskin. Kontaktor ingår som standard. 3. Avlopp R 1 1/2" utvändigt. 4. Dockningsanordning "KLICK IN" 5. Gångjärn med tapp Figur 1. Specifikation Produktnummer Medursdrivning Motursdrivning Anslutningsspänning 200/400v 3N~50 Effekt kw 0,18 HANDBOK 7

8 Figur 2. 8 IDESTA ver 1.0

9 Figur 3. HANDBOK 9

10 Figur IDESTA ver 1.0 Figur 6.

11 HANDBOK 11

12 Tel Fax Blidögatan 34 SE Malmö Sweden Grafisk form & illustrationer: Zandra Jonsson/
