1 Installationsmanual DLD Wide Range (GPRS) Remote Download Device (DLD) gör överföringar av färdskrivardata kostnadseffektiv och enkel.

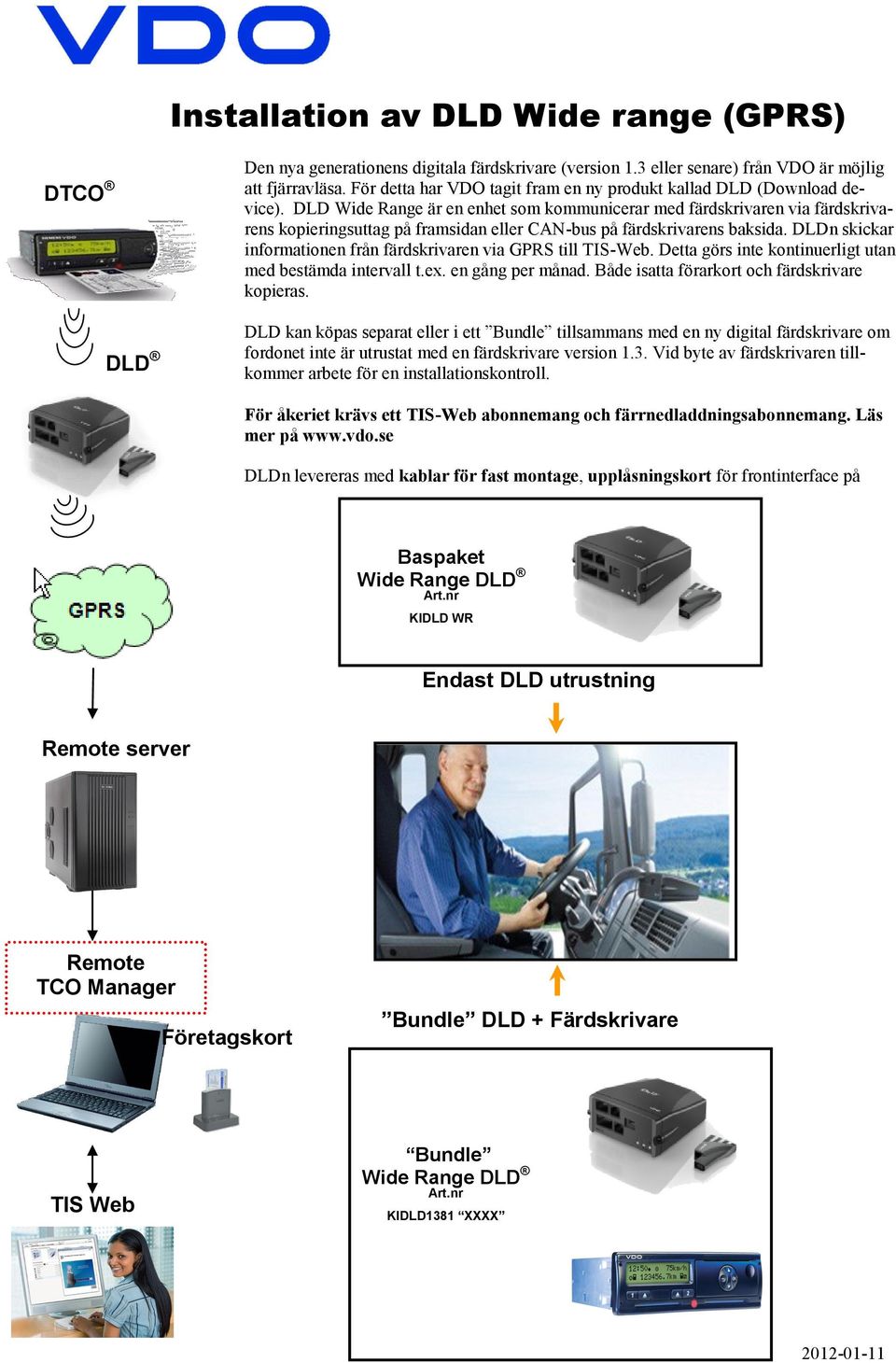

2 Installation av DLD Wide range (GPRS) DTCO DLD Den nya generationens digitala färdskrivare (version 1.3 eller senare) från VDO är möjlig att fjärravläsa. För detta har VDO tagit fram en ny produkt kallad DLD (Download device). DLD Wide Range är en enhet som kommunicerar med färdskrivaren via färdskrivarens kopieringsuttag på framsidan eller CAN-bus på färdskrivarens baksida. DLDn skickar informationen från färdskrivaren via GPRS till TIS-Web. Detta görs inte kontinuerligt utan med bestämda intervall t.ex. en gång per månad. Både isatta förarkort och färdskrivare kopieras. DLD kan köpas separat eller i ett Bundle tillsammans med en ny digital färdskrivare om fordonet inte är utrustat med en färdskrivare version 1.3. Vid byte av färdskrivaren tillkommer arbete för en installationskontroll. För åkeriet krävs ett TIS-Web abonnemang och färrnedladdningsabonnemang. Läs mer på DLDn levereras med kablar för fast montage, upplåsningskort för frontinterface på Baspaket Wide Range DLD Art.nr KIDLD WR Endast DLD utrustning Remote server Remote TCO Manager Företagskort Bundle DLD + Färdskrivare TIS Web Bundle Wide Range DLD Art.nr KIDLD1381 XXXX

3 Installationsöversikt För att använda fjärröverföring från färdskirvare måste slutkunden ha ett TIS-Web konto ( tisweb) då det är dit informationen skickas, kunden behöver även ha skicka in ett företagskort till KGK som används för att fjärrupplåsa färdskrivaren. Har du frågor eller är osäker på produkten, kontakta KGK innan du påbörjar installationen. 1. Kund måste ha TIS-Web konto, om inte finns registreringsblanketter på 2. Slutkund måste även skicka in ett företagskort till KGK. Adress: KG Knutsson AB, Sollentuna Märkt med: VDO-avdelningen/fjärrnedladdning 3. DLD enheterna beställs från innesälj lastvagnar hos KGK som då lägger en specialorder så att enheten blir konfigurerad för slutkundens TIS-Web konto. 4. Säkerställ att DLD-enheten är konfigurerad för slutkundens TIS-Web konto. (Enheten är oftast märkt av KGK med slutkundens företagsnamn eller liknande) 5. Koppla in DLD enligt instruktioner på följande sidor 6. Testa att manuellt starta fjärröverföringen genom att aktivera remote button i ca 3 sek till det piper till en gång.. 7. Kontrollera att överföring av data från färdskrivaren till TIS-Web påbörjas efter ca 2-3 min. Då överföring pågår roterar en linje i displayen 8. Installationen är nu klar och DLD enheten har kontakt med färdskrivaren och med TIS-Web. Startar inte överföringen, kontakta KGK.

4 Så fungerar fjärrnedladdning

5 Ingående delar DLD Wide range paket GPRS DLD enhet (färdigkonfigurerad för åkeriet) Anslutningskabel för cigarettuttag (används vi mobil installation) Trådlös dongel för frontinterface på färdskrivaren Monteringsfäste för DLD Mjukvara Remote TCO Manager (för åkeriets dator) Upplåsningskort för fjärrnedladdning Låser upp färdskrivarens frontinterface för fjärrnedladdning. Kortet räcker för 1st färdskrivare. (Används ifall inte färdskrivaren ansluts via CAN) Anslutningssats för fast installation Används för att ansluta DLD till färdskrivare och fordon Adapterkabel DTCO Kabel för att dölja den trådlösa dongeln bakom färdskrivaren. (Måste användas ifall inte färdskrivaren ansluts via CAN) DTCO 1381 v1.3a (endast i bundle) Digital färdskrivare för omrustning av fordon med äldre färdskrivare. OBS! Fjärrnedladdning från VDO DTCO 1381 fungerar bara från version 1.3 eller senare.

6 Teknisk information DLD

7 Funktioner för framtida användning: High sensitivity GPS with internal antenna 2 * CAN e.g. DTCO and FMS (J1939) RPM Speed 2 * RS232 (e.g. to connect to DTCO D8) Optional: backup battery

8 Installationstyper VIKTIGT! Då DLDn installeras skall den var konfigurerad för ett specifikt åkeri och måste användas till det åkeriets fordon. Det spelar ingen roll vilket fordon men det måste vara samma åkeri annars finns det risk att kopierade data hamnar fel eller att det inte fungerar alls. Slutkund nåste även ha ett TIS-Web konto och ha skickat in ett företagskort till KGK. Kontakta KGK /VDO avdelningen för mer info. Erik Bengtsson Jan Söderström Sven Byström DLD wide range kan installeras på två olika sätt fast och mobilinstallation. För att få en automatisk och pålitlig överföring används standardinstallationen fastinstallation. Den fasta installationen med anslutningskablaget ger även åkeriet möjlighet att i framtiden använda extra funktioner (positioneringstjänster mm) via den inbyggda GPS mottagaren i DLDn. Vid installation bör DLDn försöka installeras direkt under instrumentpanelen/taket med VDO loggan uppåt för bästa GPS mottagning. Vid byte av färdskrivare till version 1.3 eller senare tillkommer tid för byte och installationskontroll. Glöm ej att registrera åkeriets företagskort i den nya färdskrivaren. Fast installation med anslutningssats (installationstid ca 60 min) Standardinstallation! 1. Montera ur färdskrivaren från fordonet med radionycklar och koppla ur kontaktstycke A (vit) 2. Koppla ur övriga kontaktstycken. 3. Anslut DLD till spänning (se sida 10) 4. Anslut DLD enhet till färdskrivare enligt instruktion (se sida 11) 5. Anslut färdskrivaren till spänning igen. 6. Lås upp färdskrivarens frontinterface för fjärrnedladdning med upplåsningskortet. Stoppa i kortet i en kortplats, kortet kommer automatiskt ut när upplåsningen är klar (ca 15 sek). 7. Anslut trådlös dongel med adapterkabel till färdskrivarens forntinterface (se sida 12). 8. Vänta tills DLD och dongel paras ihop. (Power supply LED blinkar grönt på dongle och DLD) 9. Testa att manuellt starta fjärröverföringen genom att aktivera remote button i ca 3 sek till du får en signal (pip). Kontrollera att överföring av data från färdskrivaren till TIS-Web påbörjas efter ca 2-3 min. 10. Dra in dongeln med kabel bakom färdskrivaren (se exempel på sidan 12) 11. Montera in färdskrivaren igen. Mobil/temporär installation (installationstid ca 20 min) Används då åkeriet vill t.ex. testa eller flytta DLD enhet mellan flera olika fordon med DTCO 1381 v Lås upp färdskrivaren med upplåsningskortet. Stoppa i kortet i en kortplats, kortet kommer automatiskt ut när upplåsningen är klar (ca 15 sek). 2. Anslut den trådlösa dongeln till färdskrivarens frontinterface(kopieringsuttag) 3. Anslut DLD enheten till cigarettuttaget med anslutningskabeln. Vänta tills DLD och dongel paras ihop. (Power supply LED blinkar grönt på dongle och DLD)

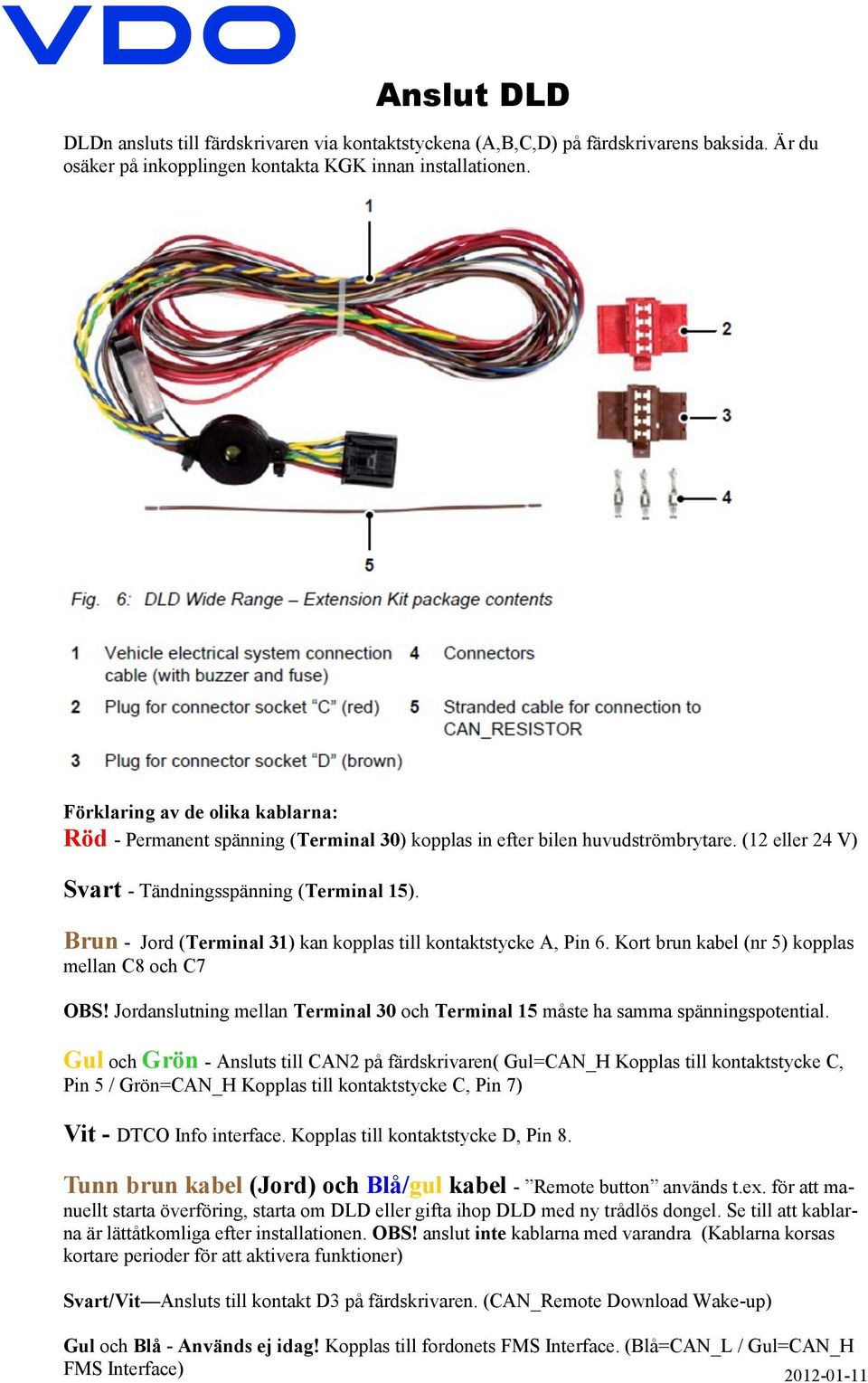

9 Anslut DLD DLDn ansluts till färdskrivaren via kontaktstyckena (A,B,C,D) på färdskrivarens baksida. Är du osäker på inkopplingen kontakta KGK innan installationen. Förklaring av de olika kablarna: Röd - Permanent spänning (Terminal 30) kopplas in efter bilen huvudströmbrytare. (12 eller 24 V) Svart - Tändningsspänning (Terminal 15). Brun - Jord (Terminal 31) kan kopplas till kontaktstycke A, Pin 6. Kort brun kabel (nr 5) kopplas mellan C8 och C7 OBS! Jordanslutning mellan Terminal 30 och Terminal 15 måste ha samma spänningspotential. Gul och Grön - Ansluts till CAN2 på färdskrivaren( Gul=CAN_H Kopplas till kontaktstycke C, Pin 5 / Grön=CAN_H Kopplas till kontaktstycke C, Pin 7) Vit - DTCO Info interface. Kopplas till kontaktstycke D, Pin 8. Tunn brun kabel (Jord) och Blå/gul kabel - Remote button används t.ex. för att manuellt starta överföring, starta om DLD eller gifta ihop DLD med ny trådlös dongel. Se till att kablarna är lättåtkomliga efter installationen. OBS! anslut inte kablarna med varandra (Kablarna korsas kortare perioder för att aktivera funktioner) Svart/Vit Ansluts till kontakt D3 på färdskrivaren. (CAN_Remote Download Wake-up) Gul och Blå - Används ej idag! Kopplas till fordonets FMS Interface. (Blå=CAN_L / Gul=CAN_H FMS Interface)

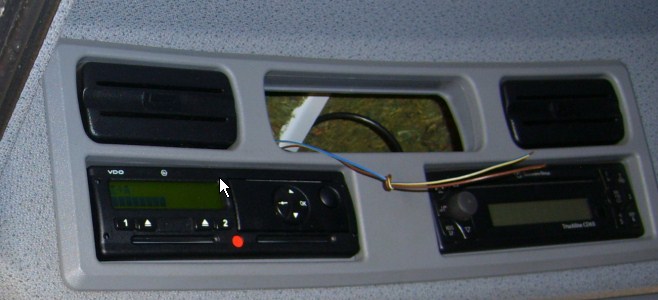

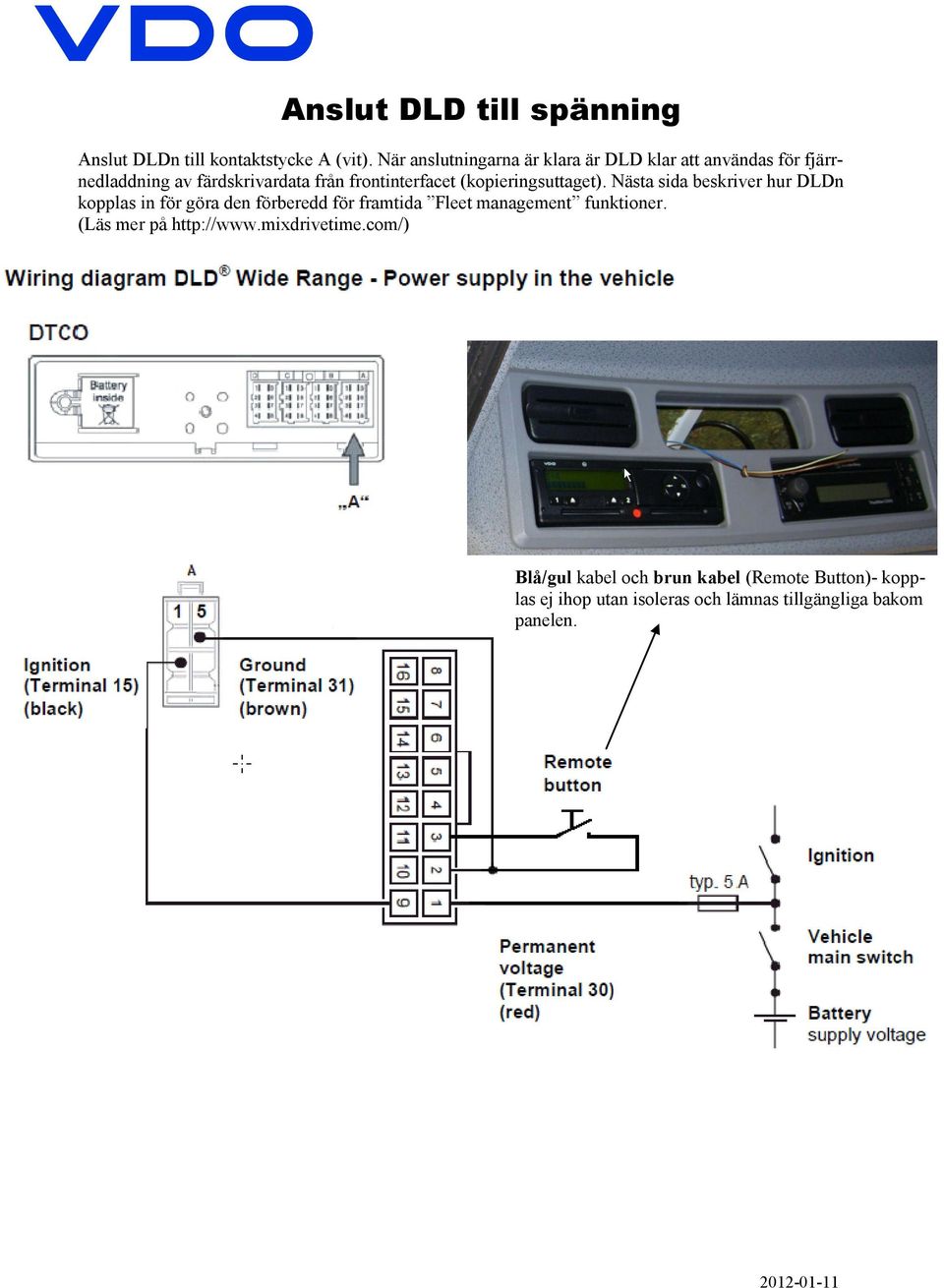

10 Anslut DLD till spänning Anslut DLDn till kontaktstycke A (vit). När anslutningarna är klara är DLD klar att användas för fjärrnedladdning av färdskrivardata från frontinterfacet (kopieringsuttaget). Nästa sida beskriver hur DLDn kopplas in för göra den förberedd för framtida Fleet management funktioner. (Läs mer på Blå/gul kabel och brun kabel (Remote Button)- kopplas ej ihop utan isoleras och lämnas tillgängliga bakom panelen.

11 Anslut DLD till DTCO En fördel med att även använda frontinterfacet tillsammans med CAN (Kontaktstycke C) är att färdskrivaren kan kopieras även om tändningen inte är på, vilket passar fordon där tändningen bryts ofta typ distributionsfordon. OBS! kontrollera att CAN2 är aktiv med testutrustning CTCII eller genom att genomföra fjärrnedladdning efter installation. För att kunden skall kunna använda i framtiden Fleet management ( tjänster behöver anslutningarna till D-kontaktstycket göras enligt nedan. Ansluts ej!

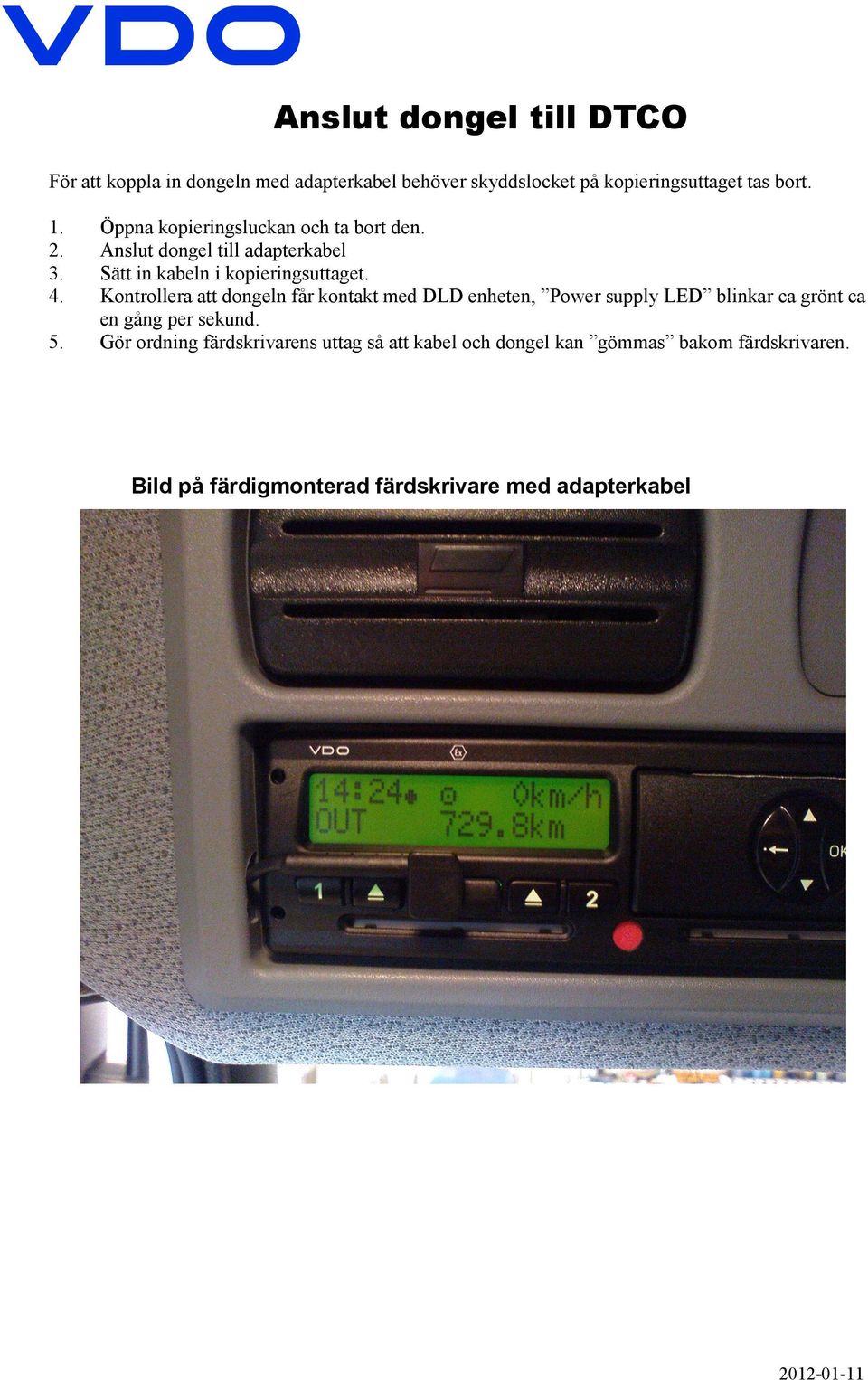

12 Anslut dongel till DTCO För att koppla in dongeln med adapterkabel behöver skyddslocket på kopieringsuttaget tas bort. 1. Öppna kopieringsluckan och ta bort den. 2. Anslut dongel till adapterkabel 3. Sätt in kabeln i kopieringsuttaget. 4. Kontrollera att dongeln får kontakt med DLD enheten, Power supply LED blinkar ca grönt ca en gång per sekund. 5. Gör ordning färdskrivarens uttag så att kabel och dongel kan gömmas bakom färdskrivaren. Bild på färdigmonterad färdskrivare med adapterkabel
