1 nwind and nwind-race transducer Twin Fin Installation Manual English Installationsmanual Svensk

2 English 12-1

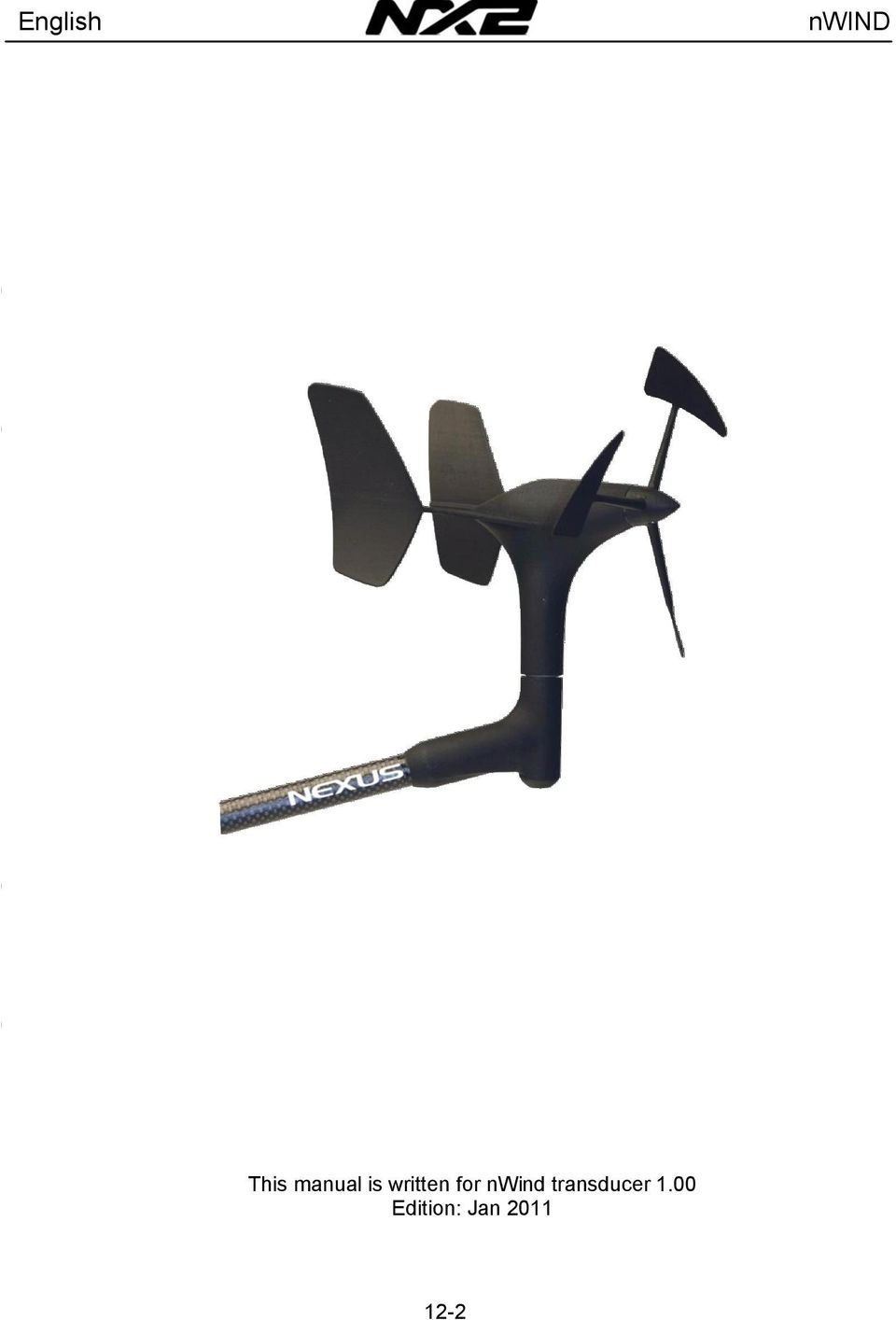

3 English This manual is written for nwind transducer 1.00 Edition: Jan

4 English nwind transducer Installation Manual Thank you for choosing a Nexus product. Through this manual we would like to help you to install your new product. Please read through this manual carefully before starting your installation. This unique wind transducer provides both wind speed and wind angle relative the boat. If a Speed transducer is connected to the system, true wind speed and angle is computed. In addition, a compass or GPS antenna may be used to compute true wind direction relative North 1 Installation 1.1 Location The transducer should be mounted on a horizontal surface in the mast head. If the masthead is not horizontal a shim has to be added. A 15 shim for Seldén masts is available (art.no ). 2 Part specification 1# Mounting instruction 1# Warranty card 1# Calibration certificate 1# Wind transducer with 25 m cable 1# Bracket 5# Cable protectors (0,25 mm) 1# Representation list 3 INSTALLATION The transducer permits any type of horizontal mounting angle. Mount the unit by directing the pipe (1) down and backwards in the bracket (2). Secure the nut (3) towards the attachment BY HAND (tools can be needed when demounting). Attach the security clamp (4) behind the nut. The wind transducer connects to the Nexus Server. 12-3

If a Speed transducer is connected to the system, true wind speed and angle is computed.

5 English 3.1 Mounting step by step 1. Mark the mounting holes using the bracket as an template 2. Drill the three mounting holes using a 3,2mm drill 3. Mount the bracket with the three supplied screws 4. Insert the transducer into the bracket from front to back 5. Tighten the lock nut by hand only (do not use any tool) 6. Attach the security clamp 7. Connect the cable 12-4

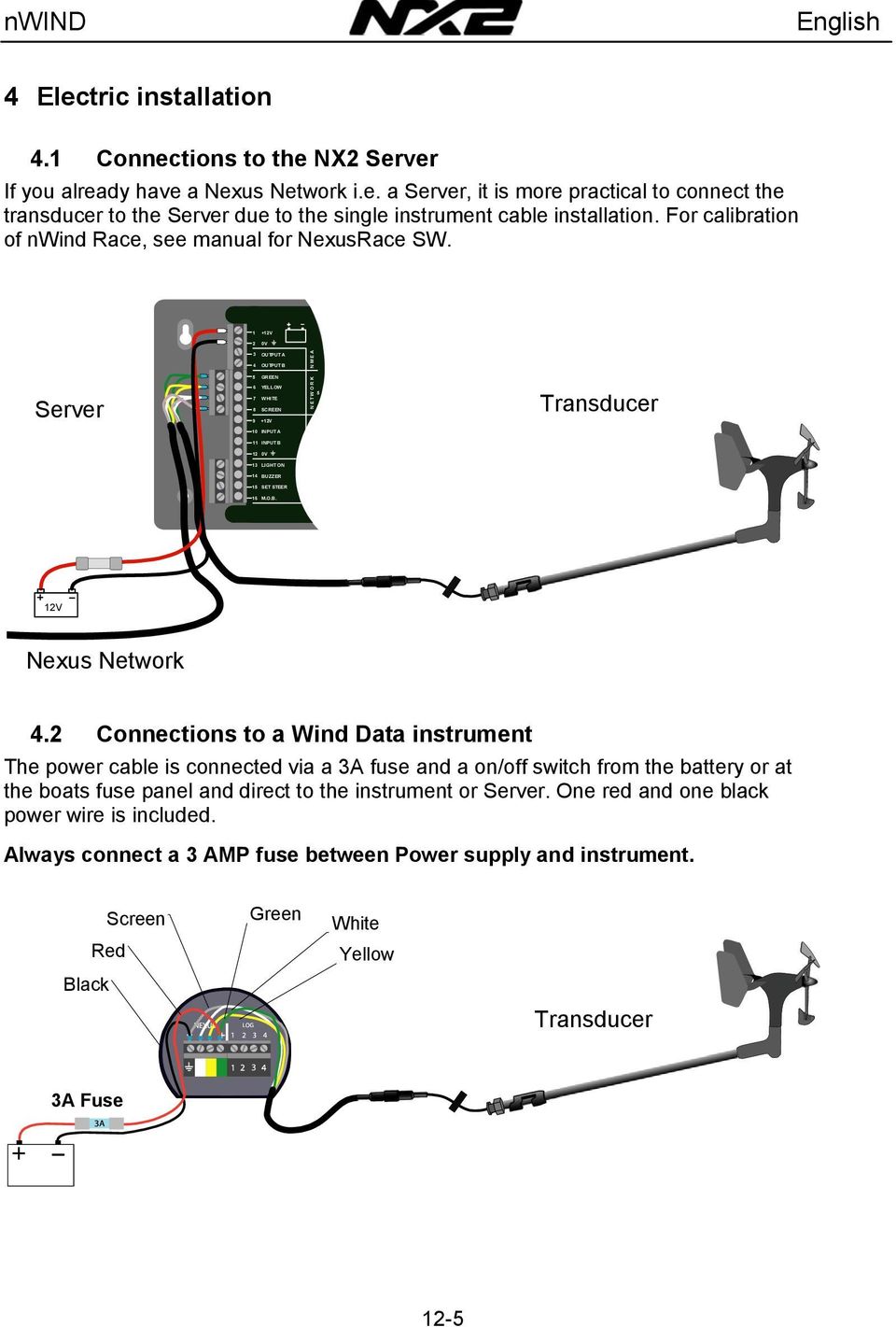

6 A U X I L I AR Y N M EA G P S N E T W O R K N M E A English 4 Electric installation 4.1 Connections to the NX2 Server If you already have a Nexus Network i.e. a Server, it is more practical to connect the transducer to the Server due to the single instrument cable installation. For calibration of nwind Race, see manual for NexusRace SW V 2 0V 3 OUTPUT A 4 OUTPUT B 5 GREEN Server 6 YELLOW 7 WHITE 8 SCREEN 9 +12V 5 Transducer 10 INPUT A 11 INPUT B 12 0V 13 LIGHT ON 14 BUZZER 15 SET STEER 16 M.O.B. 12V Nexus Network 4.2 Connections to a Wind Data instrument The power cable is connected via a 3A fuse and a on/off switch from the battery or at the boats fuse panel and direct to the instrument or Server. One red and one black power wire is included. Always connect a 3 AMP fuse between Power supply and instrument. Screen Red Green White Yellow Black Transducer 3A Fuse 12-5

1 +12V 2 0V 3 OUTPUT A 4 OUTPUT B 5 GREEN Server 6 YELLOW 7 WHITE 8 SCREEN 9 +12V 5 Transducer 10 INPUT A 11 INPUT B 12 0V 13 LIGHT ON 14 BUZZER 15 SET STEER 16 M.O.B. 12V Nexus Network 4.

7 English 5 Calibration In order to get correct readings on your instruments, the transducer has been factory calibrated. The calibration values are stored in the permanent memory of the transducer. After installation, you need to enter the miss alignment (if any). For information of how to enter the miss alignment value, see the instrument manual. 6 Specifications Transducer cable 25 m Power supply 12V DC (10-16V) Power consumption 0,24 W Current consumption: Wind speed range knots, m/s Angle Accuracy Better than ± 1.5 Speed Accuracy ± 3% Temperature range Operating -5ºC to +70ºC Storage -20ºC to +80ºC Weight 260 g. 6.1 Dimensions: 12-6

For information of how to enter the miss alignment value, see the instrument manual.

8 English 4 Warranty 12-7

9 English 12-8

10 Svenska English NX2 Vind Givare Installationsmanual Tack för att du valt NX2 vindgivare. I denna manual skall vi hjälpa dig att installera din nya NX2 produkt. Läs igenom hela manualen innan du börjar med installationen. Denna vindgivare ger information om vindhastighet och vindvinkel relativt båten. Om en loggivare ansluts till systemet, fås sann vindhastighet och sann vindvinkel. Om en kompassgivare eller GPS antenn ansluts kan även sann geografisk vindriktning beräknas. 1 Installation 1.1 Placering Givaren skall monteras på en horisontell yta i masttoppen. Om masttoppen lutar, måste en kil användas mellan givarfästet och underlaget. För Seldénmaster med 15 lutning finns en kil som tillbehör: (art.nr ). 2 Part specifikation Monteringssats givare Ändhylseset 5x0.75/0.25 Kabel Mast 25m Mastenhet kpl Monteringsinstruktion Garantisedel Marin. Engelsk Representations lista Marin Kalibrerings etikett tryckt Fäste 3 INSTALLATION Vindgivare skall monteras så att propellern är lodrät när båtens akterstag är fullt ansatt. Om monteringsytan på masttoppen sluttar, kilas mastfästet. För vindgivaren (1) framifrån in i fästet (2). Vrid åt muttern (3) FÖR HAND. Fäst säkerhetsklämman (4) bakom muttrarna. Fäst kabeln i klämman. Vid isärplockning av pluggkontakterna, dra alltid i själva kontakterna - aldrig i kablarna eller kabelskydden. 12-9

Om en loggivare ansluts till systemet, fås sann vindhastighet och sann vindvinkel. Om en kompassgivare eller GPS antenn ansluts kan även sann geografisk vindriktning beräknas. 1 Installation 1.

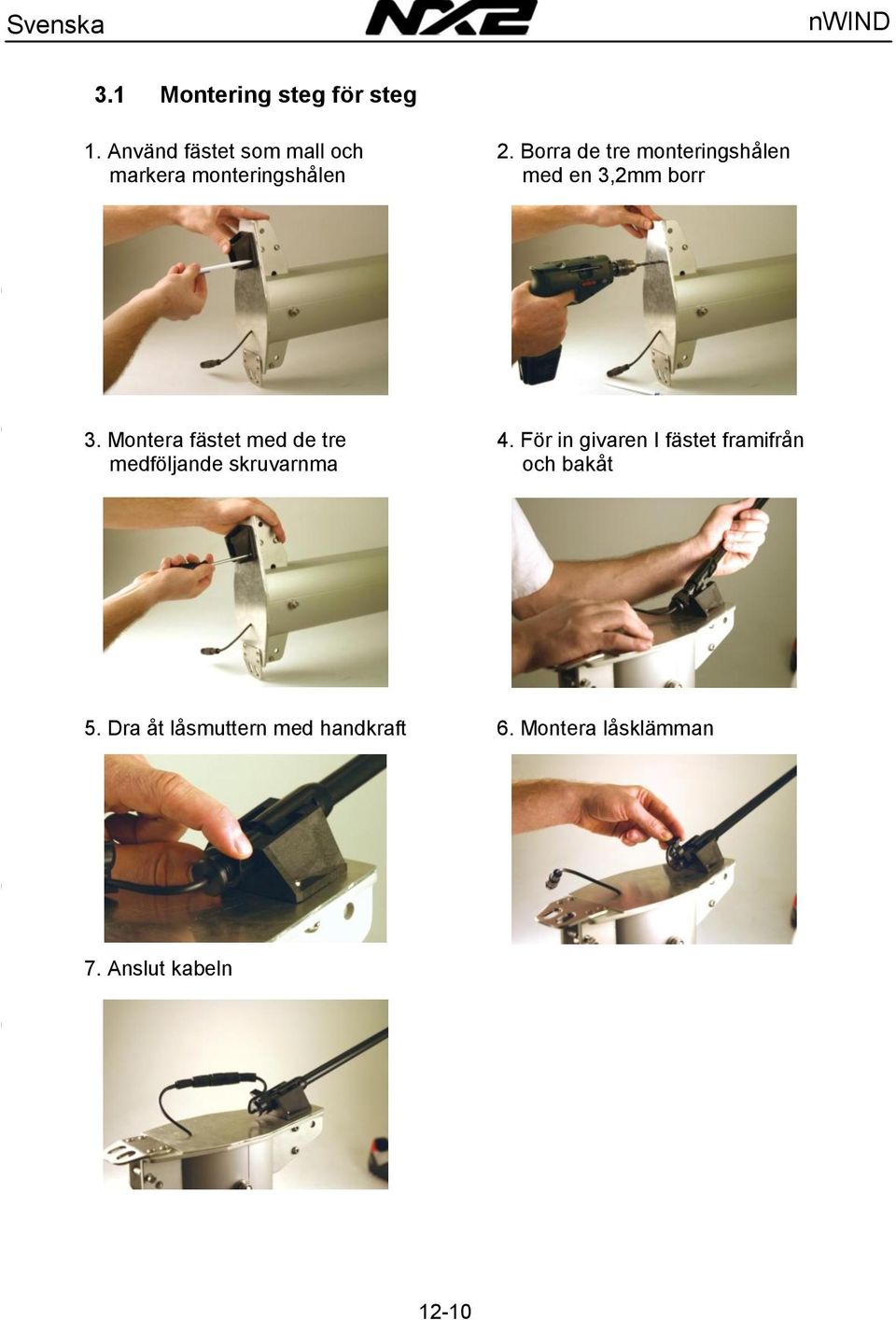

11 Svenska English 3.1 Montering steg för steg 1. Använd fästet som mall och markera monteringshålen 2. Borra de tre monteringshålen med en 3,2mm borr 3. Montera fästet med de tre medföljande skruvarnma 4. För in givaren I fästet framifrån och bakåt 5. Dra åt låsmuttern med handkraft 6. Montera låsklämman 7. Anslut kabeln 12-10

Borra de tre monteringshålen med en 3,2mm borr 3.

12 A U X I L I AR Y N M EA G P S N E T W O R K N M E A Svenska English 4 Anslutning av givaren 4.1 Inkoppling i ett Nexus nätverk. Om du redan har ett Nexus nätverk, dvs. en Server, kan du ansluta givaren var som helst i nätverket. OBS! Sätt C71 i winddatainstrumentet till OFF Server 1 +12V 2 0V 3 OUTPUT A 4 OUTPUT B 5 GREEN 6 YELLOW 7 WHITE 5 Givare 8 SCREEN 9 +12V 10 INPUT A 11 INPUT B 12 0V 13 LIGHT ON 14 BUZZER 15 SET STEER 16 M.O.B. 12V 4.2 Installera kablarna Spänningskabel dras direkt och så kort som möjligt från den säkrade elpanelen. Den tremeters spännings kabel som ingår är komplett med ändhylsor och därmed färdig att kopplas in. OBS! Sätt C71 i winddatainstrumentet till ON. Anslut alltid en 3A säkring mellan batteri och instrument Skärm Röd Svart Vit Gul Grön Givare 3A Säkring 12-11

Sätt C71 i winddatainstrumentet till OFF Server 1 +12V 2 0V 3 OUTPUT A 4 OUTPUT B 5 GREEN 6 YELLOW 7 WHITE 5 Givare 8 SCREEN 9 +12V 10 INPUT A 11 INPUT B 12 0V 13 LIGHT ON 14 BUZZER 15 SET STEER 16 M.

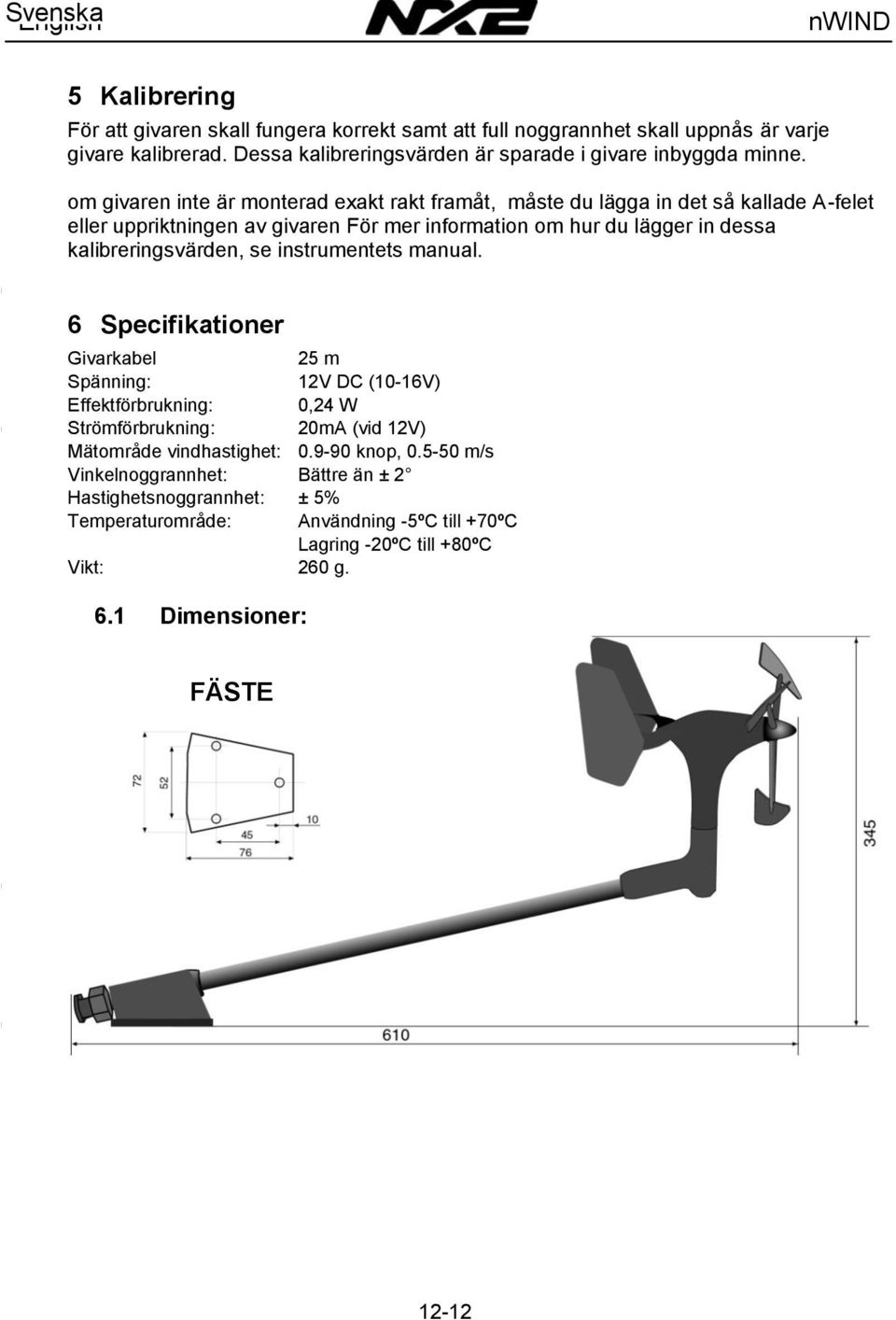

13 Svenska English 5 Kalibrering För att givaren skall fungera korrekt samt att full noggrannhet skall uppnås är varje givare kalibrerad. Dessa kalibreringsvärden är sparade i givare inbyggda minne. om givaren inte är monterad exakt rakt framåt, måste du lägga in det så kallade A-felet eller uppriktningen av givaren För mer information om hur du lägger in dessa kalibreringsvärden, se instrumentets manual. 6 Specifikationer Givarkabel 25 m Spänning: 12V DC (10-16V) Effektförbrukning: 0,24 W Strömförbrukning: 20mA (vid 12V) Mätområde vindhastighet: knop, m/s Vinkelnoggrannhet: Bättre än ± 2 Hastighetsnoggrannhet: ± 5% Temperaturområde: Användning -5ºC till +70ºC Lagring -20ºC till +80ºC Vikt: 260 g. 6.1 Dimensioner: FÄSTE 12-12

om givaren inte är monterad exakt rakt framåt, måste du lägga in det så kallade A-felet eller uppriktningen av givaren För mer information om hur du lägger in dessa kalibreringsvärden,

14 venska 8. GARANTI English Svenska 12-13

15 English 12-14

16 Edition 1 English Copyright : Nexus Marine AB Karlsbodavägen 20B, Bromma, Sweden Tel: +46 -(0) Fax: +46 -(0)
