1 E-Nummer katalog Batteribackup för brand och rökluckor EN 54-4: 1997+A1:2002+A2:2006: Fire detection and fire alarm systems. Part 4: Power supply equipment EN :2005 Smoke and heat control systems. EN 54-4, Brand LCD Display www. inkom.se

2 2 EN54 godkänd likriktare med batteribackup. 24V, 2A, 2x17Ah EN542A17-INKOM Likriktare med batteribackup för brandlarm-, brandskyddssystem och rökgasventilation. Godkänd enligt EN54-4 och EN Lättöverskådlig LED display som visar status för: parametrar, in- och utgångar, indikerar larm och ger åtkomst till historik. Batteriutrymme: 370x180x95mm. Enheten fungerar med underhållsfria blybatterier. Skydd för: kortslutning, överlast, överspänning, överladdning, övertemperatur, fel polaritet, djupurladdning och sabotage. Larmutgångar för: bortfall av matning, generellt larm, sabotage, batteri- och likriktarfel. Enheten levereras med användarmanual, CD, 4st röda monteringsdistanser, 4st röda metallfästen för upphängning av enheten, 4st fästskruvar M8x16, 4st PG9 kabelgenomföringar, 4st PG11 kabelgenomföringar, serieanslutningskabel(för batteri), 2st nycklar för att kunna låsa enheten, 12st buntband 190x4,8. Som tillbehör finns: -Säkringsmoduler med 4 st alternativt 8st separat avsäkrade utgångar, se avsnitt om tillbehör nedan. -Externa kopplings- och fördelningsdosor är ytterligare exempel på tillbehör vi har till våra EN54 skåp, se avsnitt om tillbehör nedan. Utöver standardfunktionerna finns en mängd utav optioner, exempelvis fjärrövervakning via WiFi, Ethernet, RS485, USB. Programvara PowerSecurity för övervakning av aggregatets prestanda finns tillgängligt gratis(kräver minst USB-TTL Interface). Det går även att göra fjärrtest på batterierna med hjälp av tilläggsmodul. Garanti: 5 år från produktionsdatumet. LED Display E-Nummer Benämning Utspänning Strömstyrka Max batterier E EN542A17-INKOM A Kontinuerligt 2x20Ah (24)VDC 2A Intermittent Mått kapsling (HxBxD) 420x420x102mm

3 3 EN54 godkänd likriktare med batteribackup. 24V, 5A, 2x17Ah EN545A17LCD-INKOM Likriktare med batteribackup för brandlarm-, brandskyddssystem och rökgasventilation. Godkänd enligt EN54-4 och EN Lättöverskådlig LCD som visar status för: parametrar, in- och utgångar, indikerar larm och ger åtkomst till historik och konfigurering. Felindikeringar visas direkt på LCDskärmen, upp till 2048 händelser loggas. Även enhetens spänning- och strömvärde lagras var 5 minut(de senaste 6144 sparas). Realtidsklocka med batteribackup är inbyggt. Begränsning av obehörigas tillgång till inställningar av enheten görs genom två nivåer av lösenordsskydd. Batteriutrymme: 370x180x95mm. Enheten fungerar med underhållsfria blybatterier. Skydd för: kortslutning, överlast, överspänning, överladdning, övertemperatur, fel polaritet, djupurladdning och sabotage. Larmutgångar för: bortfall av matning, generellt larm, sabotage, batteri- och likriktarfel. Enheten levereras med användarmanual, CD, 4st röda monteringsdistanser, 4st röda metallfästen för upphängning av enheten, 4st fästskruvar M8x16, 4st PG9 kabelgenomföringar, 4st PG11 kabelgenomföringar, serieanslutningskabel(för batteri), 2st nycklar för att kunna låsa enheten, 12st buntband 190x4,8. Som tillbehör finns: -Säkringsmoduler med 4 st alternativt 8st separat avsäkrade utgångar, se avsnitt om tillbehör nedan. -Externa kopplings- och fördelningsdosor är ytterligare exempel på tillbehör vi har till våra EN54 skåp, se avsnitt om tillbehör nedan. Utöver standardfunktionerna finns en mängd utav optioner, exempelvis fjärrövervakning via WiFi, Ethernet, RS485, USB(kontakta oss för mer info). Programvara PowerSecurity för övervakning av aggregatets prestanda finns tillgängligt gratis(kräver minst USB-TTL Interface). Det går även att göra fjärrtest på batterierna med hjälp av tilläggsmodul. Garanti: 5 år från produktionsdatumet. Art.nr. Benämning Utspänning Strömstyrka Max batterier E EN545A17LCD A Kontinuerligt 2x20Ah INKOM (24)VDC 5A Intermittent Mått kapsling (HxBxD) 420x420x102mm

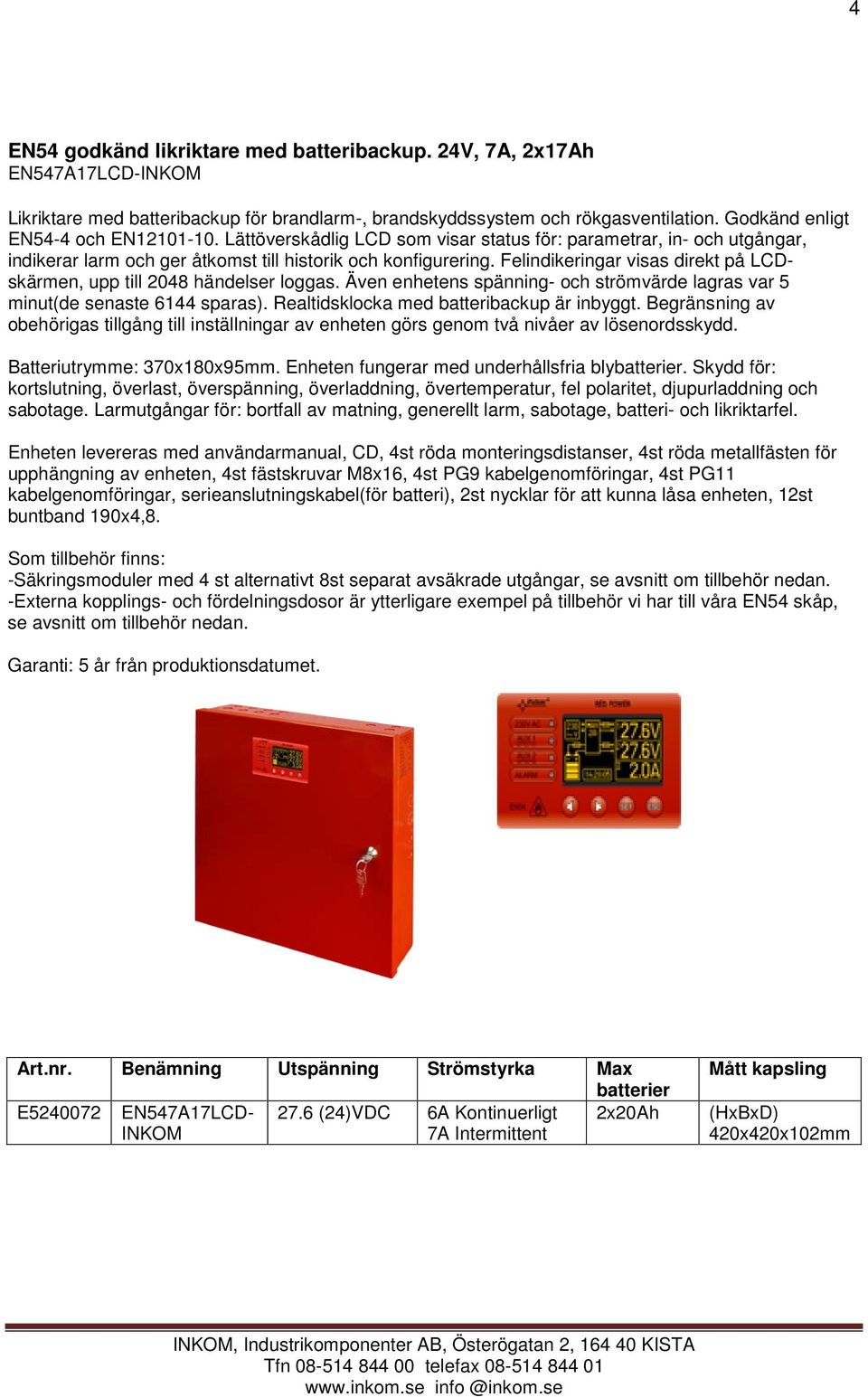

4 4 EN54 godkänd likriktare med batteribackup. 24V, 7A, 2x17Ah EN547A17LCD-INKOM Likriktare med batteribackup för brandlarm-, brandskyddssystem och rökgasventilation. Godkänd enligt EN54-4 och EN Lättöverskådlig LCD som visar status för: parametrar, in- och utgångar, indikerar larm och ger åtkomst till historik och konfigurering. Felindikeringar visas direkt på LCDskärmen, upp till 2048 händelser loggas. Även enhetens spänning- och strömvärde lagras var 5 minut(de senaste 6144 sparas). Realtidsklocka med batteribackup är inbyggt. Begränsning av obehörigas tillgång till inställningar av enheten görs genom två nivåer av lösenordsskydd. Batteriutrymme: 370x180x95mm. Enheten fungerar med underhållsfria blybatterier. Skydd för: kortslutning, överlast, överspänning, överladdning, övertemperatur, fel polaritet, djupurladdning och sabotage. Larmutgångar för: bortfall av matning, generellt larm, sabotage, batteri- och likriktarfel. Enheten levereras med användarmanual, CD, 4st röda monteringsdistanser, 4st röda metallfästen för upphängning av enheten, 4st fästskruvar M8x16, 4st PG9 kabelgenomföringar, 4st PG11 kabelgenomföringar, serieanslutningskabel(för batteri), 2st nycklar för att kunna låsa enheten, 12st buntband 190x4,8. Som tillbehör finns: -Säkringsmoduler med 4 st alternativt 8st separat avsäkrade utgångar, se avsnitt om tillbehör nedan. -Externa kopplings- och fördelningsdosor är ytterligare exempel på tillbehör vi har till våra EN54 skåp, se avsnitt om tillbehör nedan. Garanti: 5 år från produktionsdatumet. Art.nr. Benämning Utspänning Strömstyrka Max batterier E EN547A17LCD (24)VDC 6A Kontinuerligt 2x20Ah INKOM 7A Intermittent Mått kapsling (HxBxD) 420x420x102mm

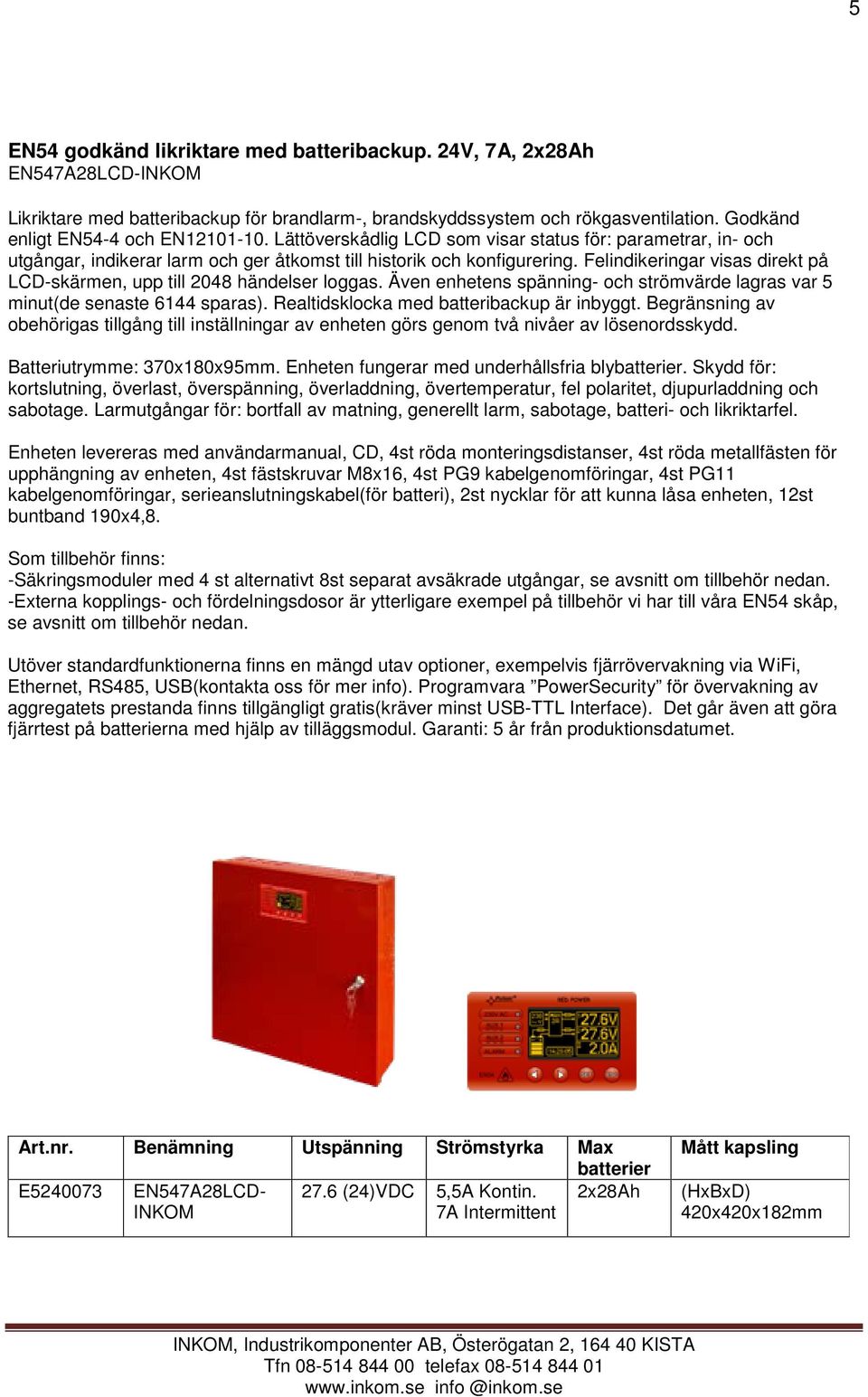

5 5 EN54 godkänd likriktare med batteribackup. 24V, 7A, 2x28Ah EN547A28LCD-INKOM Likriktare med batteribackup för brandlarm-, brandskyddssystem och rökgasventilation. Godkänd enligt EN54-4 och EN Lättöverskådlig LCD som visar status för: parametrar, in- och utgångar, indikerar larm och ger åtkomst till historik och konfigurering. Felindikeringar visas direkt på LCD-skärmen, upp till 2048 händelser loggas. Även enhetens spänning- och strömvärde lagras var 5 minut(de senaste 6144 sparas). Realtidsklocka med batteribackup är inbyggt. Begränsning av obehörigas tillgång till inställningar av enheten görs genom två nivåer av lösenordsskydd. Batteriutrymme: 370x180x95mm. Enheten fungerar med underhållsfria blybatterier. Skydd för: kortslutning, överlast, överspänning, överladdning, övertemperatur, fel polaritet, djupurladdning och sabotage. Larmutgångar för: bortfall av matning, generellt larm, sabotage, batteri- och likriktarfel. Enheten levereras med användarmanual, CD, 4st röda monteringsdistanser, 4st röda metallfästen för upphängning av enheten, 4st fästskruvar M8x16, 4st PG9 kabelgenomföringar, 4st PG11 kabelgenomföringar, serieanslutningskabel(för batteri), 2st nycklar för att kunna låsa enheten, 12st buntband 190x4,8. Som tillbehör finns: -Säkringsmoduler med 4 st alternativt 8st separat avsäkrade utgångar, se avsnitt om tillbehör nedan. -Externa kopplings- och fördelningsdosor är ytterligare exempel på tillbehör vi har till våra EN54 skåp, se avsnitt om tillbehör nedan. Utöver standardfunktionerna finns en mängd utav optioner, exempelvis fjärrövervakning via WiFi, Ethernet, RS485, USB(kontakta oss för mer info). Programvara PowerSecurity för övervakning av aggregatets prestanda finns tillgängligt gratis(kräver minst USB-TTL Interface). Det går även att göra fjärrtest på batterierna med hjälp av tilläggsmodul. Garanti: 5 år från produktionsdatumet. Art.nr. Benämning Utspänning Strömstyrka Max batterier E EN547A28LCD (24)VDC 5,5A Kontin. 2x28Ah INKOM 7A Intermittent Mått kapsling (HxBxD) 420x420x182mm

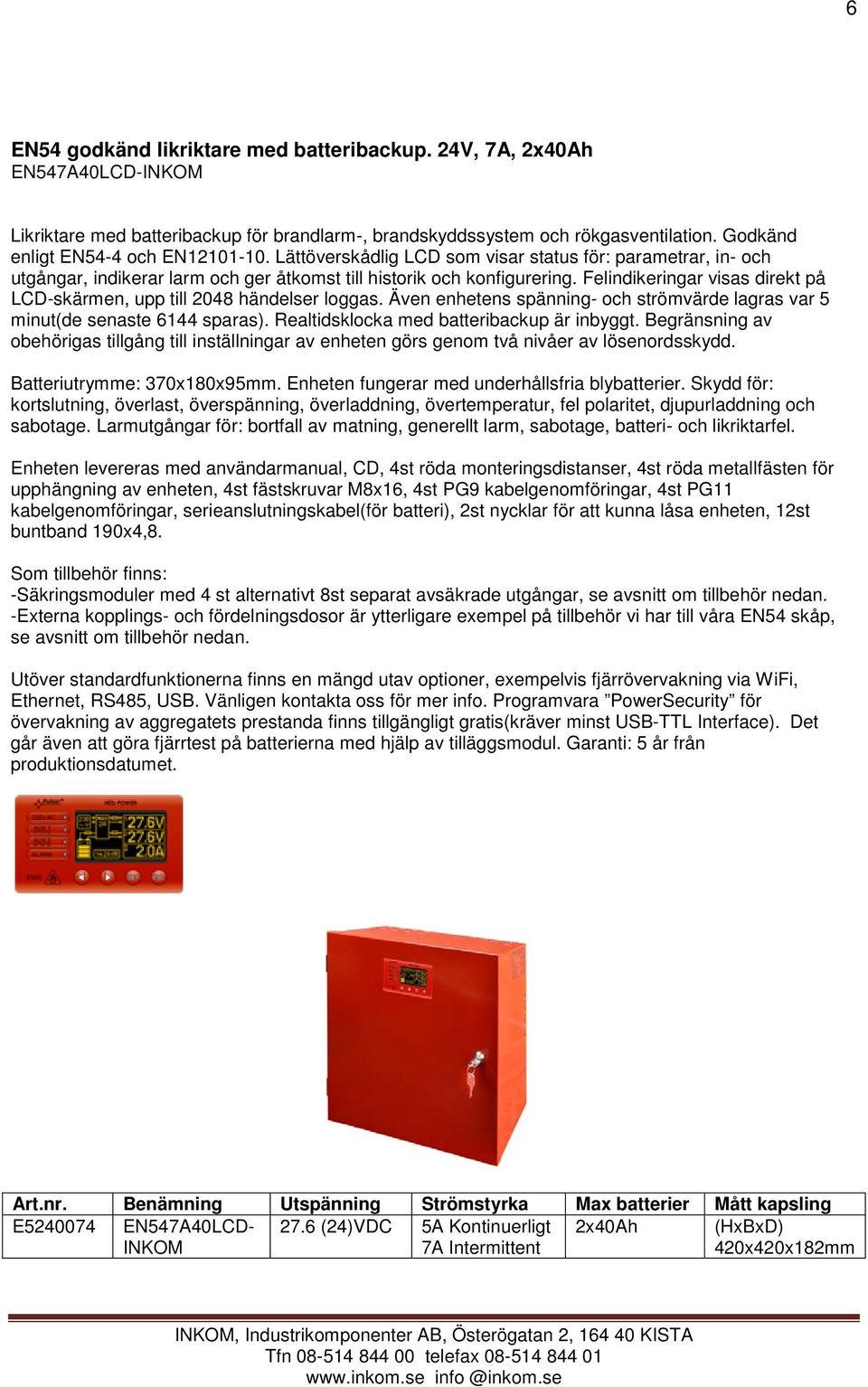

6 6 EN54 godkänd likriktare med batteribackup. 24V, 7A, 2x40Ah EN547A40LCD-INKOM Likriktare med batteribackup för brandlarm-, brandskyddssystem och rökgasventilation. Godkänd enligt EN54-4 och EN Lättöverskådlig LCD som visar status för: parametrar, in- och utgångar, indikerar larm och ger åtkomst till historik och konfigurering. Felindikeringar visas direkt på LCD-skärmen, upp till 2048 händelser loggas. Även enhetens spänning- och strömvärde lagras var 5 minut(de senaste 6144 sparas). Realtidsklocka med batteribackup är inbyggt. Begränsning av obehörigas tillgång till inställningar av enheten görs genom två nivåer av lösenordsskydd. Batteriutrymme: 370x180x95mm. Enheten fungerar med underhållsfria blybatterier. Skydd för: kortslutning, överlast, överspänning, överladdning, övertemperatur, fel polaritet, djupurladdning och sabotage. Larmutgångar för: bortfall av matning, generellt larm, sabotage, batteri- och likriktarfel. Enheten levereras med användarmanual, CD, 4st röda monteringsdistanser, 4st röda metallfästen för upphängning av enheten, 4st fästskruvar M8x16, 4st PG9 kabelgenomföringar, 4st PG11 kabelgenomföringar, serieanslutningskabel(för batteri), 2st nycklar för att kunna låsa enheten, 12st buntband 190x4,8. Som tillbehör finns: -Säkringsmoduler med 4 st alternativt 8st separat avsäkrade utgångar, se avsnitt om tillbehör nedan. -Externa kopplings- och fördelningsdosor är ytterligare exempel på tillbehör vi har till våra EN54 skåp, se avsnitt om tillbehör nedan. Utöver standardfunktionerna finns en mängd utav optioner, exempelvis fjärrövervakning via WiFi, Ethernet, RS485, USB. Vänligen kontakta oss för mer info. Programvara PowerSecurity för övervakning av aggregatets prestanda finns tillgängligt gratis(kräver minst USB-TTL Interface). Det går även att göra fjärrtest på batterierna med hjälp av tilläggsmodul. Garanti: 5 år från produktionsdatumet. Art.nr. Benämning Utspänning Strömstyrka Max batterier Mått kapsling E EN547A40LCD (24)VDC 5A Kontinuerligt 2x40Ah (HxBxD) INKOM 7A Intermittent 420x420x182mm

7 7 EN54 Tillbehör och mjukvara

8 8 Säkringsmodul med 4x0,5A utgångar EN54-LB4 säkringskort Säkringsmodul framtagen för kraftdistribution. Kan monteras direkt i skåpets förborrade fästningshål. Kortet har två ingångar som ger 4 stycken separat avsäkrade utgångar. Ingång IN1 strömförsörjer utgång AUX1 och AUX2. Ingång IN2 strömförsörjer AUX3 och AUX4. Varje utgång har kortslutningsskydd i form av glassäkringar(0,5a per utgång). Status för varje utgång indikeras via LED-dioder placerade på kortet. När säkring lösts ut släcks LED-dioden på motsvarande utgång. Säkringsmodulen kan via ett relä sända en signal till batteribackupen som resulterar i att LEDdiod i skåpets front indikerar fel på utgången. Enheten har signalutgångar för extern indikering/kontroll. Enheten levereras med användarmanual, monteringsdistanser, 2 extra glassäkringar samt kablar för sammankoppling av batteribackup och modul. Garanti: 5 år från produktionsdatumet. Art.nr. Benämning Inspänning Utspänning Säkringar Mått E EN54-LB VDC Enligt 4x0,5A (HxBxD) säkringskort inspänning 110,5x45x32mm

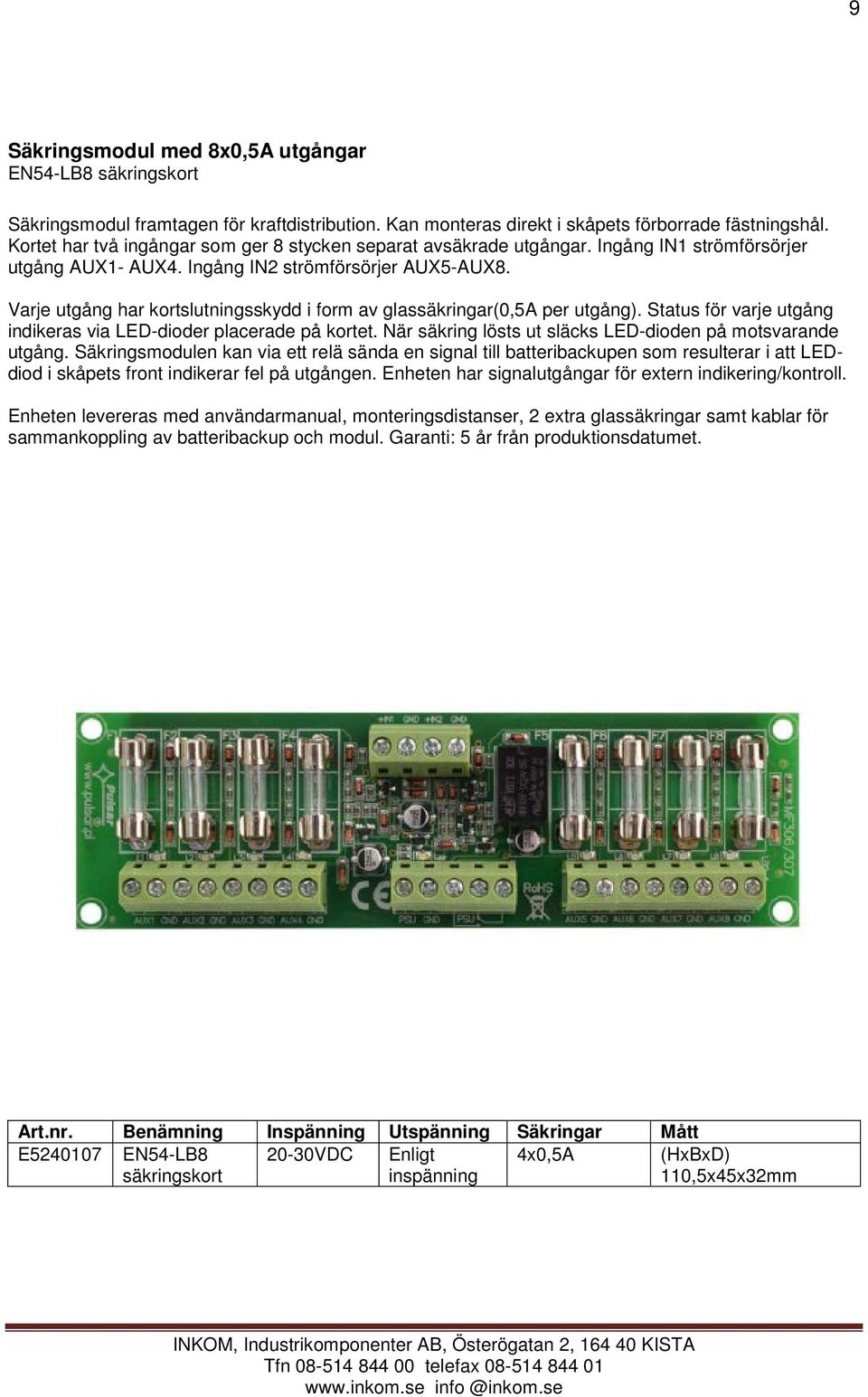

9 9 Säkringsmodul med 8x0,5A utgångar EN54-LB8 säkringskort Säkringsmodul framtagen för kraftdistribution. Kan monteras direkt i skåpets förborrade fästningshål. Kortet har två ingångar som ger 8 stycken separat avsäkrade utgångar. Ingång IN1 strömförsörjer utgång AUX1- AUX4. Ingång IN2 strömförsörjer AUX5-AUX8. Varje utgång har kortslutningsskydd i form av glassäkringar(0,5a per utgång). Status för varje utgång indikeras via LED-dioder placerade på kortet. När säkring lösts ut släcks LED-dioden på motsvarande utgång. Säkringsmodulen kan via ett relä sända en signal till batteribackupen som resulterar i att LEDdiod i skåpets front indikerar fel på utgången. Enheten har signalutgångar för extern indikering/kontroll. Enheten levereras med användarmanual, monteringsdistanser, 2 extra glassäkringar samt kablar för sammankoppling av batteribackup och modul. Garanti: 5 år från produktionsdatumet. Art.nr. Benämning Inspänning Utspänning Säkringar Mått E EN54-LB VDC Enligt 4x0,5A (HxBxD) säkringskort inspänning 110,5x45x32mm

10 10 Mjukvara Pulsars batteribackup(en54-serien) Program PowerSecurity PowerSecurity(Android) Digi Discovery Configuration Tool PowerConfig USB drivers Beskrivning Fjärrövervakning av EN54 batteribackup via dator. Fjärrövervakning av EN54 batteribackup via telefon. Används för att söka upp Ethernet-gränssnitt i nätverket, ett hjälpmedel vid första konfiguration. Program för att konfigurera Interface ETHERNET. Konfigurering av interfacen: ETHERNET, RS485- ETHERNET, RS485-WIFI. Drivrutiner för interface med USB, INTU, INTUR och INTC port.
