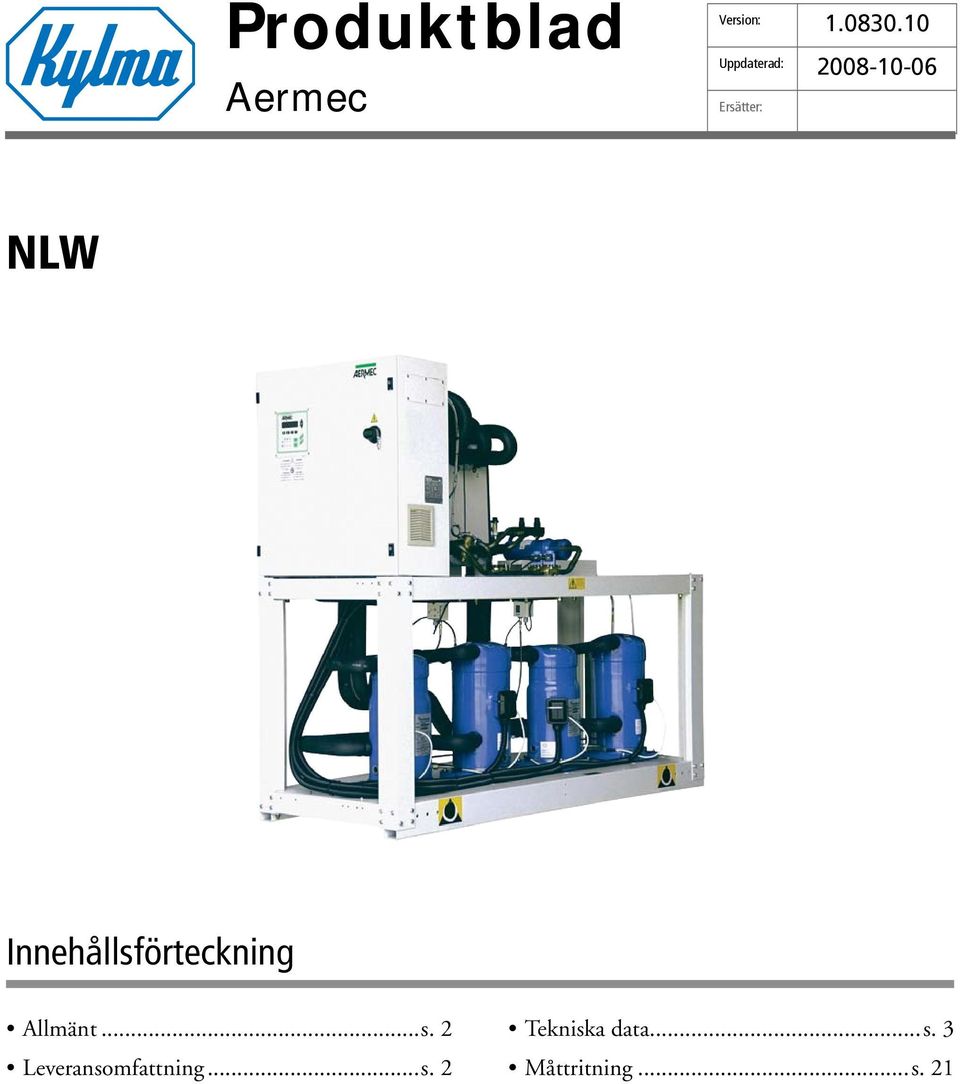

1 Produktblad Aermec Version: Uppdaterad: Ersätter: NLW Innehållsförteckning Allmänt...s. 2 Leveransomfattning...s. 2 Tekniska data...s. 3 Måttritning...s. 21

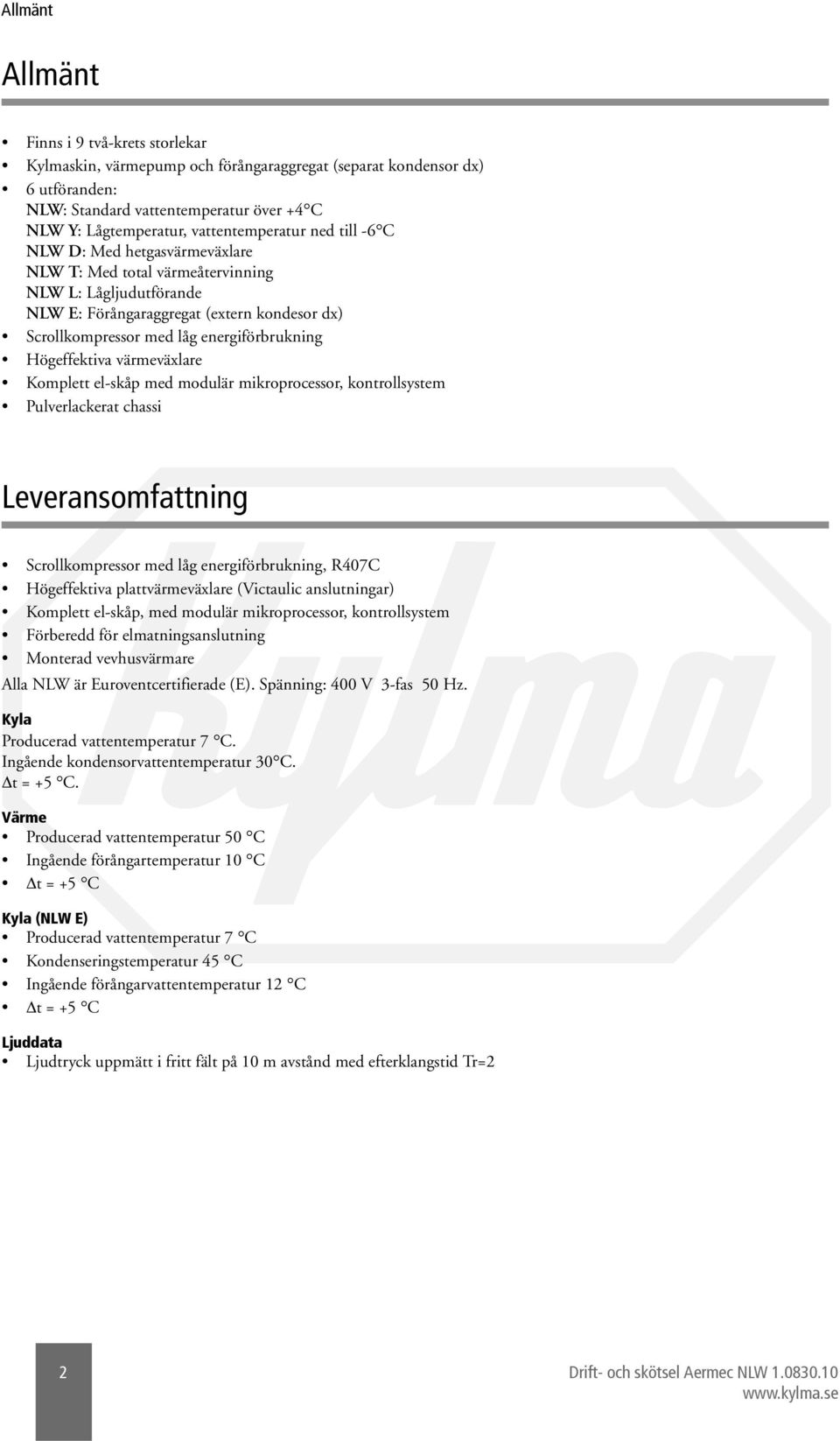

2 Allmänt Allmänt Finns i 9 två-krets storlekar Kylmaskin, värmepump och förångaraggregat (separat kondensor dx) 6 utföranden: NLW: Standard vattentemperatur över +4 C NLW Y: Lågtemperatur, vattentemperatur ned till -6 C NLW D: Med hetgasvärmeväxlare NLW T: Med total värmeåtervinning NLW L: Lågljudutförande NLW E: Förångaraggregat (extern kondesor dx) Scrollkompressor med låg energiförbrukning Högeffektiva värmeväxlare Komplett el-skåp med modulär mikroprocessor, kontrollsystem Pulverlackerat chassi Leveransomfattning Scrollkompressor med låg energiförbrukning, R407C Högeffektiva plattvärmeväxlare (Victaulic anslutningar) Komplett el-skåp, med modulär mikroprocessor, kontrollsystem Förberedd för elmatningsanslutning Monterad vevhusvärmare Alla NLW är Euroventcertifierade (E). Spänning: 400 V 3-fas 50 Hz. Kyla Producerad vattentemperatur 7 C. Ingående kondensorvattentemperatur 30 C. t = +5 C. Värme Producerad vattentemperatur 50 C Ingående förångartemperatur 10 C t = +5 C Kyla (NLW E) Producerad vattentemperatur 7 C Kondenseringstemperatur 45 C Ingående förångarvattentemperatur 12 C t = +5 C Ljuddata Ljudtryck uppmätt i fritt fält på 10 m avstånd med efterklangstid Tr=2 2 Drift- och skötsel Aermec NLW

3 Tekniska data Nominella driftsförhållanden Tekniska data är beräknade enligt följande konditioner: Kapacitet gäller vid följande förhållanden (kyla): Förångare, ingående vätsketemperatur 12 C; utgående vätsketemperatur 7 C. Kondensor, ingående vätsketemperatur 30 C; utgående vätsketemperatur 35 C. Kapacitet gäller vid följande förhållanden (Värme): Förångare, ingående vätsketemperatur 10 C; utgående vätsketemperatur 5 C. Kondensor, ingående vätsketemperatur 45 C; utgående vätsketemperatur 50 C. Ljudeffekt Aermec bestämmer ljudeffekten på basis av mätningar utförda enligt standard 9614 för att möta kraven i Eurovent certifieringsprogram. Ljudtryck Ljudtrycksnivå uppmätt i fritt fält på ett reflekterande underlag (direktionsfaktor Q=2) på ett avstånd av 10m till aggregatets sida, med parallellexpansionsmetoden (box-metoden, ISO 3744). E.S.E.E.R. Det finns en växande medvetenhet även i Europa att energibehovet för luftkonditioneringsanläggningar måste uppmärksammas. I USA har det under många år endast talats om effektivitet men ett indexvärde som tar hänsyn till energibehovet vid både fullast och dellast vid lägre utetemperaturer än den dimensionerade. ESEER står för European Seasonal Efficiency Ratio och är ett verktyg för att jämföra olika vätskekylare med varandra. Aermec har lagt ner stort arbete på att möta kraven på en god verkningsgrad vid fullast såväl som vid dellast vid utetemperatur lägre än den dimensionerade. Efter beräkning av systemets totala energibehov, kw/h, under sommarsäsongen kan säsongens totala energikonsumtion beräknas med formeln i informationsrutan intill. Aktuell energiberäkning kan utföras mer exakt genom att i beräkningen ta med: Belastningsbilden med utelufttemperaturer Den lokala klimatbilden Totalt antal timmar. information Energikonsumtion = Energibehov/ Effektivitetsindex ESEER = (3xEER100%+33xEER75%+41xEER50%+23xEER25%) / 100 Utgående köldbärare 7ºC t vid full last 5ºC Belastning 100% 75% 50% 25% Utelufttemperatur 35ºC 30ºC 25ºC 20ºC Drift- och skötsel Aermec NLW

4 Värmepump R407C Kyldrift Kylkapacitet kw 107,0 117,0 142,0 161,0 184,0 218,0 251,0 279,0 307,0 Totalt effektbehov kw 26,20 28,50 34,50 39,20 45,20 53,60 62,10 68,80 75,50 EER W/W 4,08 4,11 4,12 4,11 4,07 4,07 4,04 4,06 4,07 Vätskeflöde förångare l/h Vätskeflöde kondensor l/h Tryckfall vätskesida förångare kpa 29,00 34,00 37,50 40,00 39,00 33,50 32,90 36,00 32,50 Tryckfall vätskesida kondensor kpa 46,00 54,50 60,00 65,00 63,50 56,00 55,00 60,00 54,00 Värmedrift Värmekapacitet kw 115,0 126,0 153,0 174,0 198,0 238,0 276,0 308,0 340,0 Totalt effektbehov kw 35,40 38,50 46,80 53,00 60,70 71,00 81,40 90,30 99,20 COP W/W 3,25 3,27 3,27 3,28 3,26 3,35 3,39 3,41 3,43 l/h kpa 34,00 41,00 44,50 48,50 46,00 43,00 42,00 46,00 42,50 Tryckfall vätskesida förångare kpa 16,00 19,00 21,00 23,00 21,00 20,00 18,00 20,00 19,00 Vätskeflöde förångare vid 10ºC l/h Tekniska data Kompressor typ Scroll Antal kompressorer st 3/2 3/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2 antal kretsar st 3/2 3/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2 Effekt oljevärmare st x W 3 x 75 3 x 75 4 x 75 4 x 75 4 x 75 2 x x 75 4 x x x 130 El - Tekniska data Strömförbrukning 1) A 51,10 54,40 66,10 72,70 85,40 98,30 111,20 123,60 135,90 Strömförbrukning 1) A 62,60 67,00 81,30 90,20 105,4 120,70 135,90 150,30 164,80 Maximal strömförbrukning A Startström 1) A Dimensioner vätskeanslutningar Vätskeanslutning 2 ) Ø 2 1/2 2 1/2 2 1/2 2 1/2 2 1/ Vätskeanslutning 2 ) typ V Dimensioner version Standard Höjd mm Dimensioner Höjd (L) mm Bredd mm Djup mm Nettovikt 3) kg ) Spänning 400V 3-fas 50Hz. 2) Vätskeanslutning gäller för aggregat version standard, för versioner med hetgasväxlare hänvisas till Placering och mått på vätskeanslutningar". 3) Nettovikt 4 Drift- och skötsel Aermec NLW

5 Vätskekylaggregat för separat kondensor R407C Kyldrift Kylkapacitet C1 + C kw (57+43) (66+43) (66+66) (75+75) (86+86) ( ) ( ) ( ) ( ) Totalt effektbehov kw 28,1 30,6 36,9 41,9 48,4 57, ,2 80,5 EER W/W 3,56 3,56 3,58 3,58 3,55 3,53 3,55 3,55 3,58 Vätskeflöde förångare l/h Tryckfall vätskesida förångare kpa 25,8 30, ,6 34,5 29,7 29,2 31,8 29,1 Tekniska data Kompressor typ Scroll Antal kompressorer st 3/2 3/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2 antal kretsar st 3/2 3/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2 Effekt oljevärmare st x W 3 x 75 3 x 75 4 x 75 4 x 75 4 x 75 2 x x 75 4 x x x 130 El-tekniska data Strömförbrukning 1) A 53,2 56,8 69,0 76,2 89,4 102,3 115,3 127,7 140,0 Maximal strömförbrukning A Startström 1) A Dimensioner vätskeanslutningar Vätskeanslutning 2) Ø 2 1/2 2 1/2 2 1/2 2 1/2 2 1/ Vätskeanslutning 2) typ V Dimensioner version Standard Höjd mm Dimensioner Höjd (L) mm Bredd mm Djup mm Nettovikt 3) kg 602,5 614,1 703,7 740,3 792, ) Spänning 400V 3-fas 50Hz. 2) Vätskeanslutning gäller för aggregat version standard, för versioner med hetgasväxlare hänvisas till Placering och mått på vätskeanslutningar. 3) Nettovikt Angivna data refererar till följande: Ljudtryck uppmätt på ett avstånd på 10 m i fritt fält och direktionsfaktor Q = 2 Kyldrift: producerad vattentemperatur 7 C vid t = 5κ omgivande lufttemperatur: 35 C Värmedrift: producerad vattentemperatur 50 C vid t = 5κ omgivande lufttemperatur: 7 C D.B 6 C W.B Aggergatstorlek Sektion A mm Sektion PE mm IL Amp Drift- och skötsel Aermec NLW

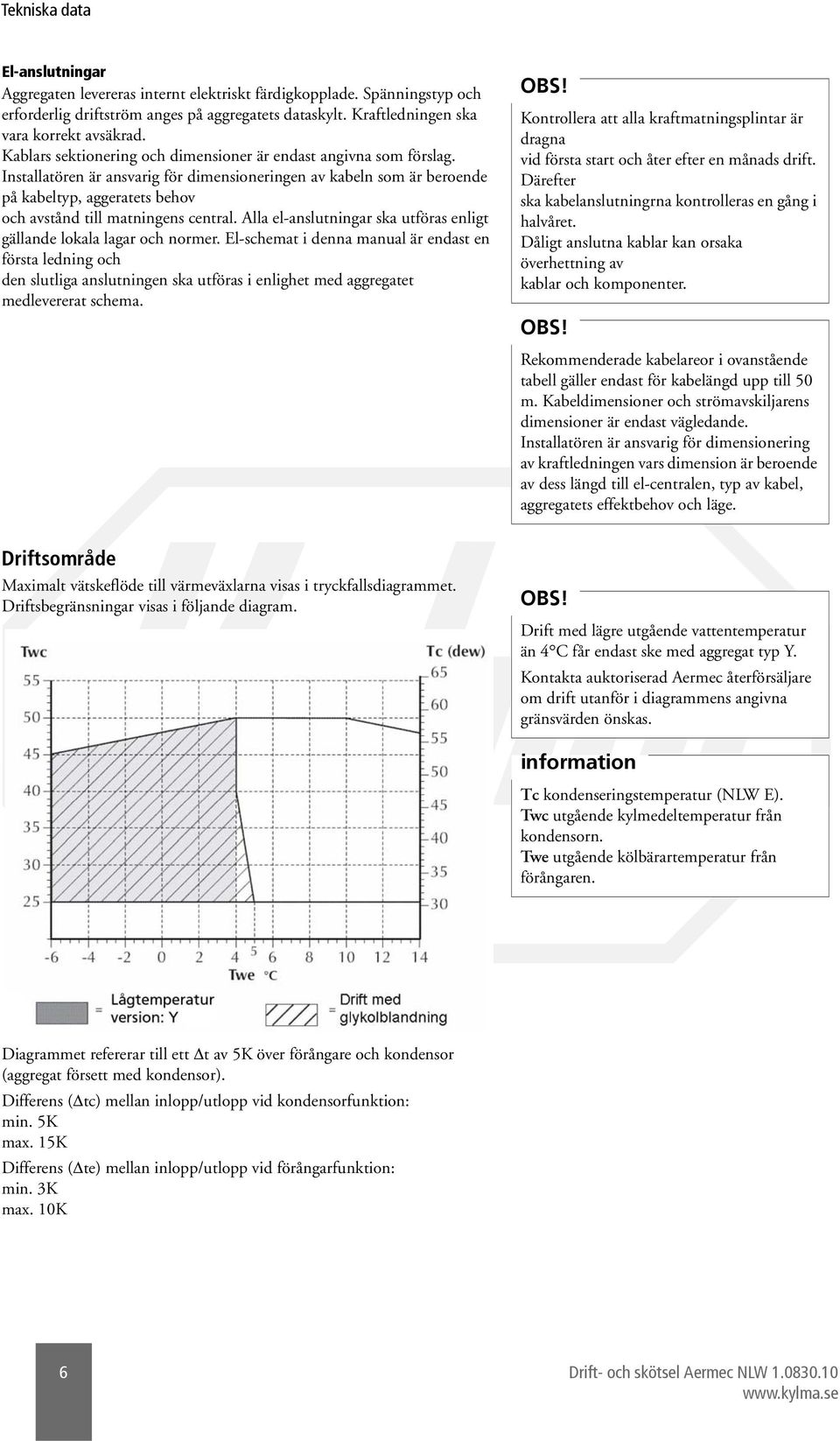

6 El-anslutningar Aggregaten levereras internt elektriskt färdigkopplade. Spänningstyp och erforderlig driftström anges på aggregatets dataskylt. Kraftledningen ska vara korrekt avsäkrad. Kablars sektionering och dimensioner är endast angivna som förslag. Installatören är ansvarig för dimensioneringen av kabeln som är beroende på kabeltyp, aggeratets behov och avstånd till matningens central. Alla el-anslutningar ska utföras enligt gällande lokala lagar och normer. El-schemat i denna manual är endast en första ledning och den slutliga anslutningen ska utföras i enlighet med aggregatet medlevererat schema. OBS! Kontrollera att alla kraftmatningsplintar är dragna vid första start och åter efter en månads drift. Därefter ska kabelanslutningrna kontrolleras en gång i halvåret. Dåligt anslutna kablar kan orsaka överhettning av kablar och komponenter. OBS! Rekommenderade kabelareor i ovanstående tabell gäller endast för kabelängd upp till 50 m. Kabeldimensioner och strömavskiljarens dimensioner är endast vägledande. Installatören är ansvarig för dimensionering av kraftledningen vars dimension är beroende av dess längd till el-centralen, typ av kabel, aggregatets effektbehov och läge. Driftsområde Maximalt vätskeflöde till värmeväxlarna visas i tryckfallsdiagrammet. Driftsbegränsningar visas i följande diagram. OBS! Drift med lägre utgående vattentemperatur än 4 C får endast ske med aggregat typ Y. Kontakta auktoriserad Aermec återförsäljare om drift utanför i diagrammens angivna gränsvärden önskas. information Tc kondenseringstemperatur (NLW E). Twc utgående kylmedeltemperatur från kondensorn. Twe utgående kölbärartemperatur från förångaren. Diagrammet refererar till ett t av 5K över förångare och kondensor (aggregat försett med kondensor). Differens ( tc) mellan inlopp/utlopp vid kondensorfunktion: min. 5K max. 15K Differens ( te) mellan inlopp/utlopp vid förångarfunktion: min. 3K max. 10K 6 Drift- och skötsel Aermec NLW

7 Driftsgränser Högtryckssidan Lågtryckssidan Max. tillåtet tryck, Bar Max. tillåten temperatur, ºC Min. tillåten temperatur, ºC (-10)* *) Version E. Korrektionskoefficienter Kylkapacitet och effektbehov vid kyldrift - Standardaggregat - Värmepump vid kyldrift Kylkapacitet och effektbehov vid ej nominella värden tas fram genom att multiplicera korrektionskoefficienten, Cft och Cpa med respektive nominellt värde, Pf och Pa. Diagrammet ger korrektionskoefficienter för de olika aggregaten vid kyldrift. Vid varje kurva är gällande utelufttemperatur angiven. Vid annat t än 5 C Använd faktorer ur diagram för kyleffekt och effektbehov. Detta gäller även försmutsningsfaktorer i tabell nedan. Kapacitet och effektbehov vid värmedrift. - Värmepump Värmekapacitet och effektbehov vid ej nominella värden tas fram genom att multiplicera korrektionskoefficienten, Cft och Cpa med respektive nominellt värde, Pf och Pa. Diagrammet ger korrektionskoefficienter för aggregaten vid värmedrift. Vid varje kurva är gällande utgående värmebärartemperatur angiven med t 5K. I uppgivna kapaciteter är netto med inräknade avfrostningsperioder. Vid annat t än det nominella Använd faktorer ur diagram för kyleffekt och effektbehov. Detta gäller även försmutsningsfaktorer i tabell nedan. information Förklaring standardaggregat och värmepump vid kyldrift: Cf = Koefficient för kylkapacitet Ca = Koefficient för effektbehov Förklaring Värmepump: Ct = Koefficient för värmekapacitet Ca = Koefficient för effektbehov Drift- och skötsel Aermec NLW

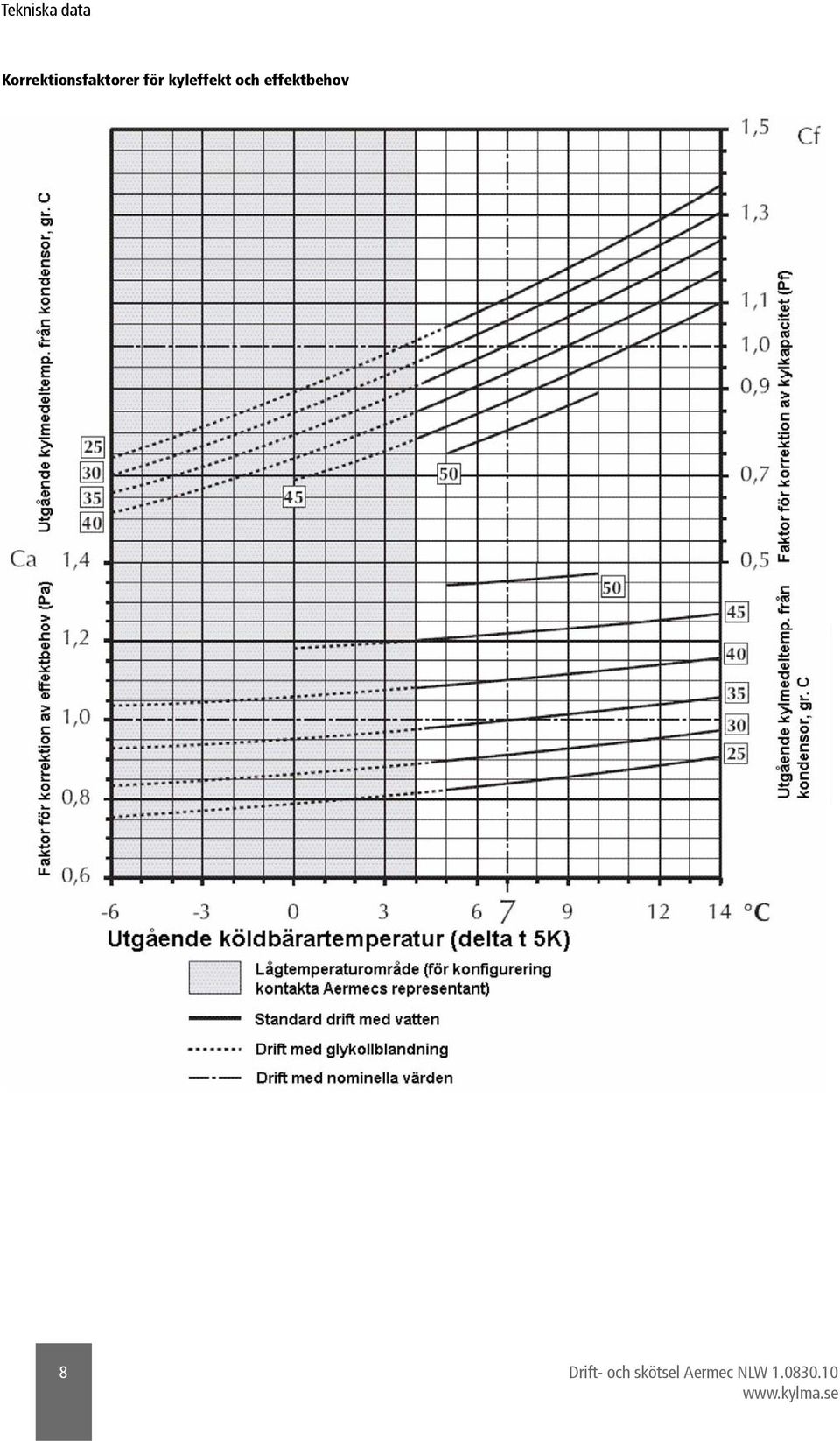

8 Korrektionsfaktorer för kyleffekt och effektbehov 8 Drift- och skötsel Aermec NLW

9 Korrektionsfaktorer för värmeeffekt och effektbehov värmepump Faktorerna för korrigering av flöde och tryck användes direkt på värdena givna för drift utan glykolinblandning. Drift- och skötsel Aermec NLW

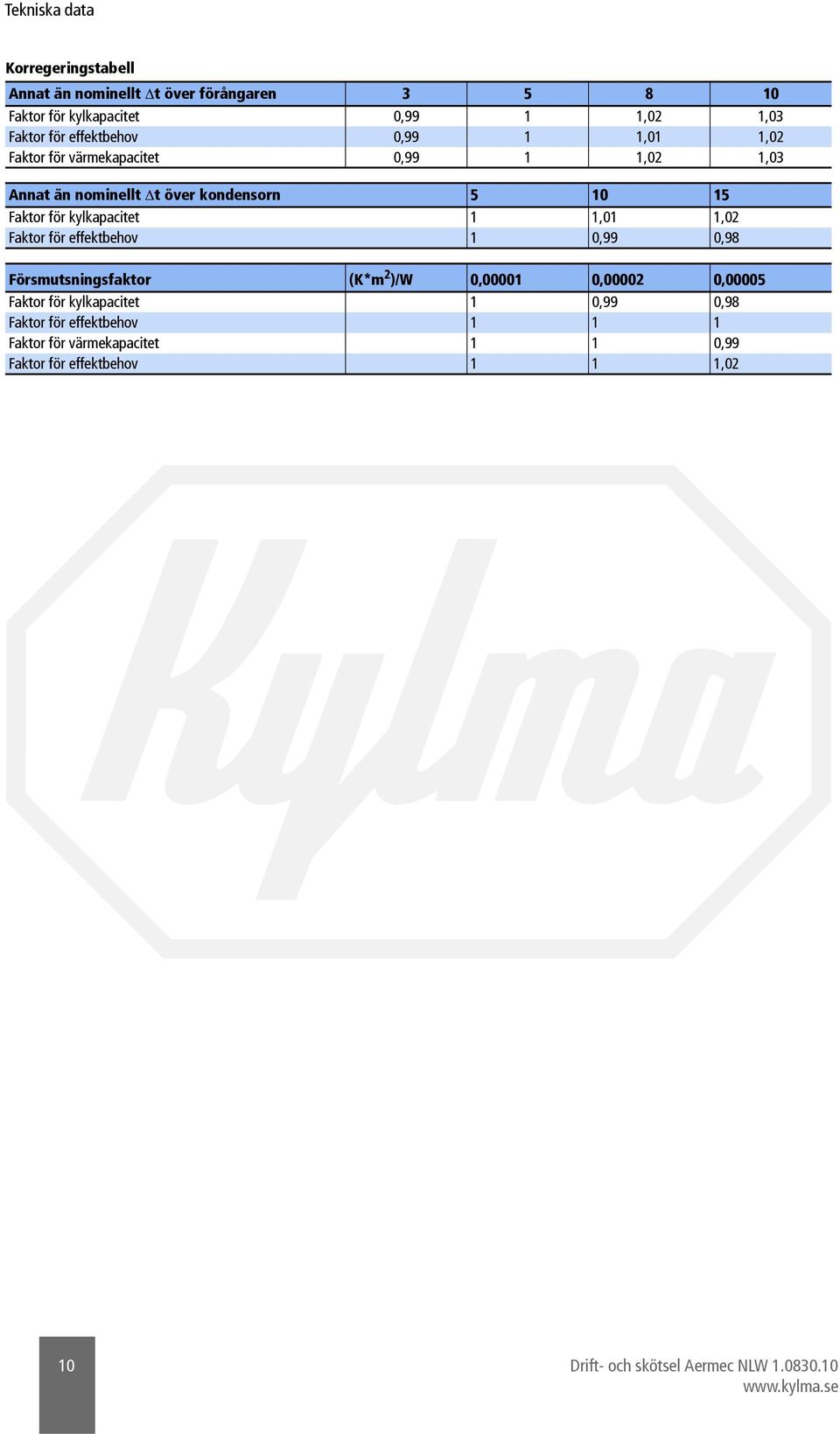

10 Korregeringstabell Annat än nominellt t över förångaren Faktor för kylkapacitet 0,99 1 1,02 1,03 Faktor för effektbehov 0,99 1 1,01 1,02 Faktor för värmekapacitet 0,99 1 1,02 1,03 Annat än nominellt t över kondensorn Faktor för kylkapacitet 1 1,01 1,02 Faktor för effektbehov 1 0,99 0,98 Försmutsningsfaktor (K*m 2 )/W 0, , ,00005 Faktor för kylkapacitet 1 0,99 0,98 Faktor för effektbehov Faktor för värmekapacitet 1 1 0,99 Faktor för effektbehov 1 1 1,02 10 Drift- och skötsel Aermec NLW

11 Korrektionsfaktorer för kyleffekt och effektbehov vätskekylare typ E För annat t än standard 5K hänvisas till Korregeringstabell för korrektion av kylkapacitet och effektbehov med respektive avläst faktor. Korregeringstabell innehåller dessutom försmutsningsfaktorer för korrektion av kapaciteter och effektbehov. Drift- och skötsel Aermec NLW

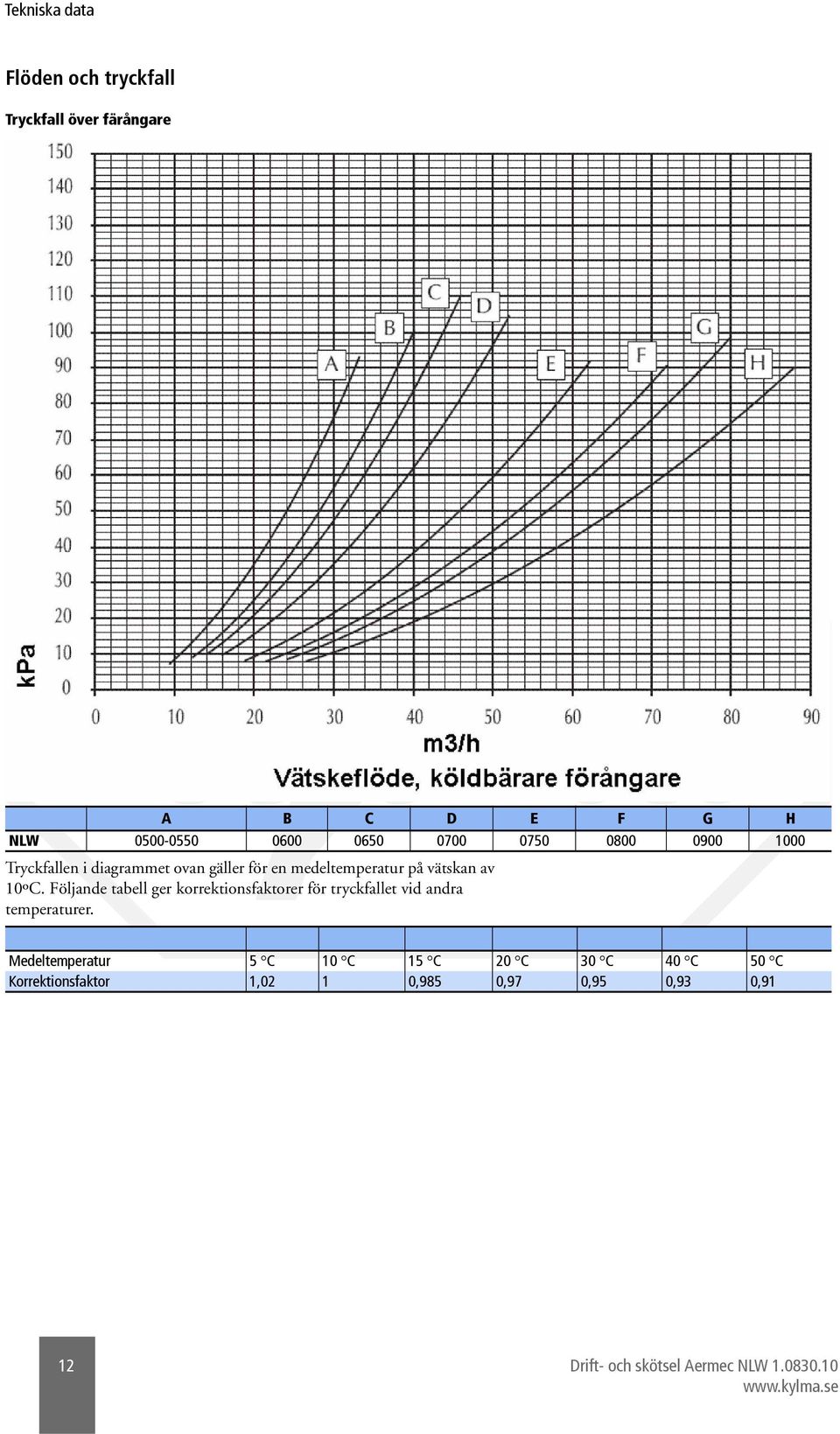

12 Flöden och tryckfall Tryckfall över färångare A B C D E F G H NLW Tryckfallen i diagrammet ovan gäller för en medeltemperatur på vätskan av 10ºC. Följande tabell ger korrektionsfaktorer för tryckfallet vid andra temperaturer. Medeltemperatur 5 C 10 C 15 C 20 C 30 C 40 C 50 C Korrektionsfaktor 1,02 1 0,985 0,97 0,95 0,93 0,91 12 Drift- och skötsel Aermec NLW

13 Tryckfall över kondensor A B C D E F G H NLW Tryckfallen i diagrammet ovan gäller för en medeltemperatur på vätskan av 30ºC. Följande tabell ger korrektionsfaktorer för tryckfallet vid andra temperaturer. Medeltemperatur 5 C 10 C 15 C 20 C 30 C 40 C 50 C Korrektionsfaktor 1,07 1,05 1,04 1,02 1,00 0,98 0,96 Drift- och skötsel Aermec NLW

14 Hetgasväxlare Värmekapacitet med hetgasväxlare För att beräkna hetgasväxlarens värmekapacitet vid andra temperaturförhållande än de nominella multipliceras värde Ptd i tabellen Tekniska data för hetgasvärmeväxlare med korrektionsfaktor Cd ur nedanstående diagram. Diagrammet nedan visar korrektionsfaktorer för olika temperaturer förutsättande att differensen är 5K mellan in- och utloppstemperaturer på hetgasväxlaren och utgående vätsketemperatur från förångaren är 7 C. Utgående vätsketemperatur från kondensorn (NWL) eller kondenseringstemperaturen (NWL E) anges för varje kurva. Korrektionsfaktorer för värmeeffekt och effektbehov värmepump Utgående vätsketemperatur från kondensor (NLW) eller kondenseringstemperatur (NLW E): NLW A B C D E F C = NLW E B C D E F G C = Multiplicera resultatet från beräkning ovan med faktorer i följande tabell vid andra köldbärartemperaturer än 7ºC. Medeltemperatur 5 C 7 C 9 C 11 C 13 C 15 C Korrektionsfaktor 0,95 1 1,06 1,11 1,17 1,23 14 Drift- och skötsel Aermec NLW

15 Tryckfall över hetgasvärmeväxlare A B C D E F G NLW Tryckfallen i diagrammet ovan gäller för en medeltemperatur på vätskan av 50ºC. Följande tabell ger korrektionsfaktorer för tryckfallet vid andra temperaturer. Medeltemperatur 5 C 10 C 15 C 20 C 30 C 40 C 50 C Korrektionsfaktor 1,22 1,10 1,08 1,06 1,04 1,02 1,00 Tekniska data för hetgasvärmeväxlare Aggregatstorlek Ptd = Värmekapacitet med hetgasvärmeväxlare kw 24,6 26,7 32,5 37,0 43,6 51,4 55,7 62,0 68,2 Nr = Antal hetgasväxlare 2 Qdt = Totalt vätskeflöde över hetgasvärmeväxlare m3/h 4,23 4,59 5,59 6,36 7,50 8,84 9,58 10,66 11,73 p = Tryckfall över hetgasvärmeväxlare kpa 11,5 11,3 10,5 8,2 11,5 15,0 16,5 20,4 15,5 Uppgifterna gäller vid följande förhållanden: Utgående köldbärartemperatur från förångare 7 C, t = 5K Utgående värmebärartemperatur från kondensor 35 C, t = 5K Utgående varmvattentemperatur från hetgasvärmeväxlaren 50 C, t = 5K Drift- och skötsel Aermec NLW

16 Total värmeåtervinning Värmekapacitet vid värmepumpdrift: Uteffekten vid total värmeåtervinning varierar med temperaturen på utgående värmebärare. För att räkna fram utgående värmeeffekt multipliceras värdet Ptt ur tabell 11 med aktuell faktor Cr ur diagrammet nedan. Diagrammet nedan visar korrektionsfaktorer för olika temperaturer förutsättande att differensen är 5K mellan in- och utloppstemperaturer på kondensorn och utgående vätsketemperatur från förångaren är 7 C. Utgående vätsketemperatur från kondensorn anges för varje kurva. Korrektionsfaktorer för värmeeffekt vid total värmeåtervinning 16 Drift- och skötsel Aermec NLW

17 Tekniska data vid total värmeåtervinning A B C D E F G H NLW Tryckfallen i diagrammet ovan gäller för en medeltemperatur på vätskan av 50ºC. Följande tabell ger korrektionsfaktorer för tryckfallet vid andra temperaturer. Medeltemperatur 5 C 10 C 15 C 20 C 30 C 40 C 50 C Korrektionsfaktor 1,22 1,10 1,08 1,06 1,04 1,02 1,00 Aggregatstorlek Ptd = Värmekapacitet med hetgasvärmeväxlare kw Nr = Antal hetgasväxlare 1 Qdt = Totalt vätskeflöde över hetgasvärmeväxlare m 3 /h 21,844 23,908 29,068 33,024 37,496 44,720 51,600 57,620 63,640 p = Tryckfall över hetgasvärmeväxlare kpa 40,0 50,0 56,0 60,0 58,0 51,0 50,0 54,0 50,0 Uppgifterna gäller vid följande förhållanden: Utgående köldbärartemperatur från förångare 7 C, t=5k Utgående värmebärartemperatur från kondensor 35 C, t=5k Utgående varmvattentemperatur från kondensor och hetgasvärmeväxlaren 50 C, t=5k Drift- och skötsel Aermec NLW

18 Diagram och tabeller med faktorer för korrigering Faktorer för korrigering av värden vid kyldrift med glykolblandning Vid drift med endast glykolblandat kylmedel i kondensorn behöver inte kylkapacitet och effektbehov korrigeras. 18 Drift- och skötsel Aermec NLW

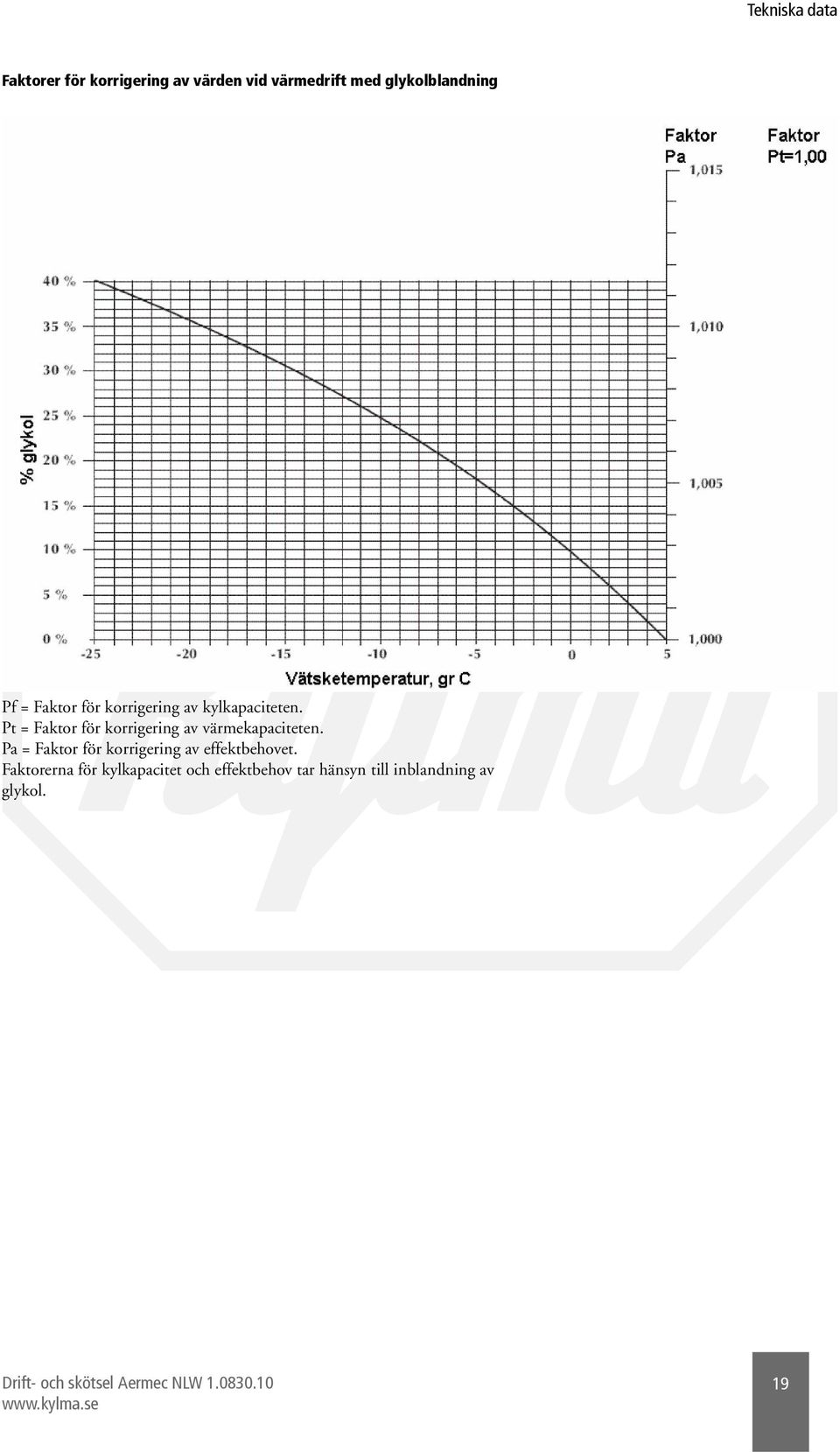

19 Faktorer för korrigering av värden vid värmedrift med glykolblandning Pf = Faktor för korrigering av kylkapaciteten. Pt = Faktor för korrigering av värmekapaciteten. Pa = Faktor för korrigering av effektbehovet. Faktorerna för kylkapacitet och effektbehov tar hänsyn till inblandning av glykol. Drift- och skötsel Aermec NLW

20 Faktorer för korrigering av värden vid kyldrift med glykolblandning Kurva A: Faktor för korrigering av tryckfall över förångaren vid drift med medeltemperatur av -3,5 ºC Kurva B: Faktor för korrigering av tryckfall över förångaren vid drift med medeltemperatur av 0,5 ºC Kurva C: Faktor för korrigering av tryckfall över förångaren vid drift med medeltemperatur av 5,5 ºC Kurva D: Faktor för korrigering av tryckfall över förångaren vid drift med medeltemperatur av 9,5 ºC Kurva E: Faktor för korrigering av tryckfall över kondensor, värmepump och hetgasväxlare vid drift med en medeltemperatur av 47,5 ºC Kurva F: Faktor för korrigering av köldbärarflöde över förångaren vid drift med medeltemperatur av 9,5 ºC Kurva G: Faktor för korrigering av värmebärarflöde över kondensor, värmepump och hetgasväxlare vid drift med en medeltemperatur av 47,5 ºC Ljuddata Ljudeffekt Aermec har bestämt ljudeffektvärdena på basis av mätningar utförda i enlighet med Standard UNI EN ISO 9614 och kraven för EUROVENT certifiering. Ljudtryck Ljudtryck på 10 meters avstånd från aggregatets sida vid uppställning i ett obegränsat område på ett reflekterande underlag (direktionsfaktor Q=2) enligt parallellexpansionmetoden, ISO Drift- och skötsel Aermec NLW

21 Måttritning Driftsförhållande Temp. in-/utlopp förångare 12/7 C Vattentemp. kondensor 35 C. Storlek typ Ljudtryck* Ljudtryck frekvensband (Hz) Totalt Ljuddata angivna som total ljudeffektsnivå gäller för aggregatet i kyldrift med nominella värden. *) Ljudtryck i fritt fält på 10 meters avstånd med riktningsfaktor db(a) db db db db db db db db db(a) 0500 standard 55 74,8 70,7 79,4 78,3 75,5 74,5 67,4 84,2 83 L 49 74,3 66,8 75,8 73,1 64,6 64,9 53,3 79, standard 55 74,9 70,5 79,6 78,8 75,8 73,1 65,8 84,3 83 L 49 74,4 66,6 76,0 73,6 64,9 63,5 51,7 80, standard 56 76,4 71,1 80,6 79,7 76,7 74,7 66,6 85,4 84 L 50 75,9 67,2 77,0 74,5 65,8 65,1 52,5 81, standard 57 77,5 73,0 81,3 80,2 77,5 76,9 67,8 86,3 85 L 51 77,0 69,1 77,7 75,0 66,6 67,3 53,7 82, standard 57 74,6 71,2 81,5 80,9 77,0 75,9 68,4 86,0 85 L 51 74,1 67,3 77,9 75,7 66,1 66,3 54,3 81, standard 58 78,0 73,6 82,9 82,1 78,0 75,9 68,4 87,4 86 L 52 77,5 69,7 79,3 76,9 67,1 66,3 54,3 83, standard 60 80,3 75,0 84,9 83,9 79,8 78,6 70,5 89,4 88 L 54 79,8 71,1 81,3 78,7 68,9 69,0 56,4 85, standard 60 80,3 75,0 84,9 83,9 79,8 78,6 70,5 89,4 88 L 54 79,8 71,1 81,3 78,7 68,9 69,0 56,4 85, standard 60 80,3 75,0 84,9 83,9 79,8 78,6 70,5 89,4 88 L 54 79,8 71,1 81,3 78,7 68,9 69,0 56,4 85,2 82 Måttritning Dimensioner Standard aggregat ( ) och värmeåtervinningsaggregat (D)-(T) Aggregatstorlek A mm B mm C mm Apparatskåp * Litet Litet Litet Litet Litet Stort Stort Stort Stort Drift- och skötsel Aermec NLW

22 Måttritning *) Gäller för alla typer av aggregat. Ljuddämpande aggregat (L) Aggregatstorlek A mm B mm C mm Drift- och skötsel Aermec NLW

23 Måttritning Rambalkarnas mått samt placering av vibrationsdämpande maskinskor Standard aggregat ( ) och värmeåtergivningsaggregat (D)-(T) Aggregatstorlek A mm B mm C mm D mm E mm F mm G mm H mm Drift- och skötsel Aermec NLW

24 Måttritning Aggregat med total återvinning (T) Aggregatstorlek A mm B mm C mm D mm E mm F mm ,5 1099,5 1099, G mm ,5 233,5 233, H mm 1494,2 1494,2 1494,2 1494,2 1494, H1 mm I mm L mm Aggregat med hetgasväxlare Aggregatstorlek M mm M1 mm N mm O mm Drift- och skötsel Aermec NLW
