1 Produktblad Version: Uppdaterad: Ersätter: Kylma Compacta Innehållsförteckning Allmänt...s. 2 Leveransomfattning...s. 3 Tekniska data...s. 4 Måttritning...s. 4 Flödesschema...s. 5

2 Allmänt Allmänt Kylmaskinerna i serien Compacta är en serie maskiner där varje enskild kylmaskin är en unik anpassning för det speciella fall den ska arbeta vid. Trots detta finns en viss standardisering i och med att Compacta byggs ihop med svetsade/skruvade ramar i profilrör med pulverlackat utförande. Två maskiner med samma yttermått kan alltså ha helt olika innehåll och användningsområden. Vi tycker att det är en perfekt kombination av enkelhet och flexibilitet som fortfarande har stora möjligheter trots alla år vi har byggt Compacta. Maskinerna i Compacta -serien är uppbyggda kring semihermetiska kompressorer från Bitzer eller hermetiska kompressorer från L Unité / Tecumseh, Danfoss/Maneurop eller Cubigel. Till detta kommer utrustning som pressostater, kondensor, torkfilter, synglas och andra komponenter som krävs för att man ska få en maskin som bara behöver kopplas ihop med t.ex. en förångare för att få en komplett kylanläggning. Compacta levereras för de vanliga HFC köldmedierna R134a, R404A/ R507 eller R407C. Vissa Compacta kan även fås för köldmedium propan R290/koldioxid R744. Mer om detta finns att läsa i speciell folder för dessa aggregat. Tillverkning Det som karakteriserar alla Compacta -aggregat är Kompakt uppbyggnad Stapelbar (på begäran) Enkel att installera i maskinrum Servicevänlig Standardiserad automatikutrustning Elkoppling till plintlåda eller komplett elskåp Standardstativen är tillverkade av pulverlackade profilrör i hel- och halvmodul med gummifötter. Specialstativ kan tillverkas vid speciella krav t.ex. vid särskilt trånga uppställningsplatser. Aktuell automatik anpassas och specificeras enligt önskemål. Alla tryckvakter ansluts med stålrör. All lödning sker under skyddsgas och med höga renlighetskrav. Före leverans utförs täthetsprovning, vakuumsugning och skyddsgasfyllning. Samtliga anslutningsledningar avslutas med kopparstuds och försluts med en pålödd bricka. Ett Compacta -aggregat CE-märks enligt maskindirektivet. I de flesta fall utrustas Compacta med en hellödd plattvärmeväxlare som kondensor för anslutning till en kylmedelkrets. 2 Instruktionsmanual / Kylma Compacta /

3 Leveransomfattning Leveransomfattning Trots att Compacta är en unik lösning innehåller de flesta Compacta aggregat samma typ av grundutrustning. Denna grundutrustning är: Ram av profilrör Semihermetisk eller helhermetisk kompressor Pressostat Oljevärmare Kylfläkt för kylning av kompressor Suggas-, hetgas- och vätskeledning Köldmedietank Säkerhetsventil(er) Backventil Vibrationsdämpare Oljeavskiljare Vätskeavskiljare Avstängningsventiler Torkfilter Synglas Till detta finns ett stort urval av tillvalsutrustning, till exempel: Magnetventil Ljuddämpare Manometer Olika typer av regulatorer Termostater Sugfilter Plattvärmeväxlare eller tubpannevärmeväxlare Expansionsventiler Varvtalsstyrning av kompressorn Mjukstartutrustning Förberedd för värmeåtervinning Instruktionsmanual / Kylma Compacta /

4 Tekniska data Tekniska data Eftersom Compacta inte är någon enhetlig serie presenteras här endast ett axplock data och effektuppgifter. Uppgifterna baseras på de grundaggregat som nämns ovan under rubriken "Leveransomfattning". Kond.- Kyleffekt kw Tillförd Max. Start Ramstorlek Kompressortyp temp. Förångningstemp. ºC effekt W ström ström mm Köldmedium ºC Förångn. -10ºC A A 600x650x1150 L Unité R134a +35 0,3-3,6 0,4-5,0 0,5-6,8 0,6-9, ,4-10,0 9,2-41, ,26-3,3 0,35-4,6 0,45-6,3 0,58-8, L Unité R404A +35 0,8-10,0 1,0-12,5 1,2-15,4 1,6-19, ,1-18,0 17,0-56, ,78-8,8 0,95-11,1 1,2-13,9 1,4-17, Bitzer R134a +35 0,9-4,4 1,2-5,6 1,6-7,1 2,0-8, ,7-8,5 12,0-37, ,8-4,1 1,1-5,2 1,4-6,6 1,9-8, Bitzer R404A +35 1,7-7,6 2,1-9,5 2,7-11, ,7-8,5 12,0-37, ,5-6,8 1,9-8,6 2,4-10, x650x1150 Bitzer R134a +35 4,6-40,0 5,9-51,0 7,6-65,0 9,5-82, ,2-78,0 44,2-180, ,2-37,0 5,5-48,0 7,1-61,0 8,9-76, Bitzer R404A +35 8,4-73,0 10,0-91,0 13,0-112, ,2-78,0 44,2-180, ,5-66,0 9,4-83,0 12,0-102, För frys Kond. Kyleffekt kw Tillförd Max. Start Ramstorlek Kompressortyp temp. Förångningstemp. ºC Effekt ström ström mm Köldmedium ºC W A A 600x650x1150 L Unité R404A +35 0,77-7,8 0,94-2,3 1,2-3,0 1,5-3, ,5-5,0 2,9-28, ,64-1,5 0,81-2,0 1,0-2,6 1,3-3, Bitzer R404A +35 0,46-2,7 0,68-3,6 1,0-4,8 1,3-6, ,7-8,5 12,0-37, ,37-2,4 0,57-3,3 0,81-4,3 1,2-5, x650x1150 Bitzer R404A +35 2,9-26,0 4,0-35,0 5,3-46,0 6,8-57, ,2-78,0 44,2-180, ,6-23,0 3,6-31,0 4,7-42,0 6,1-52, Måttritning 4 Instruktionsmanual / Kylma Compacta /

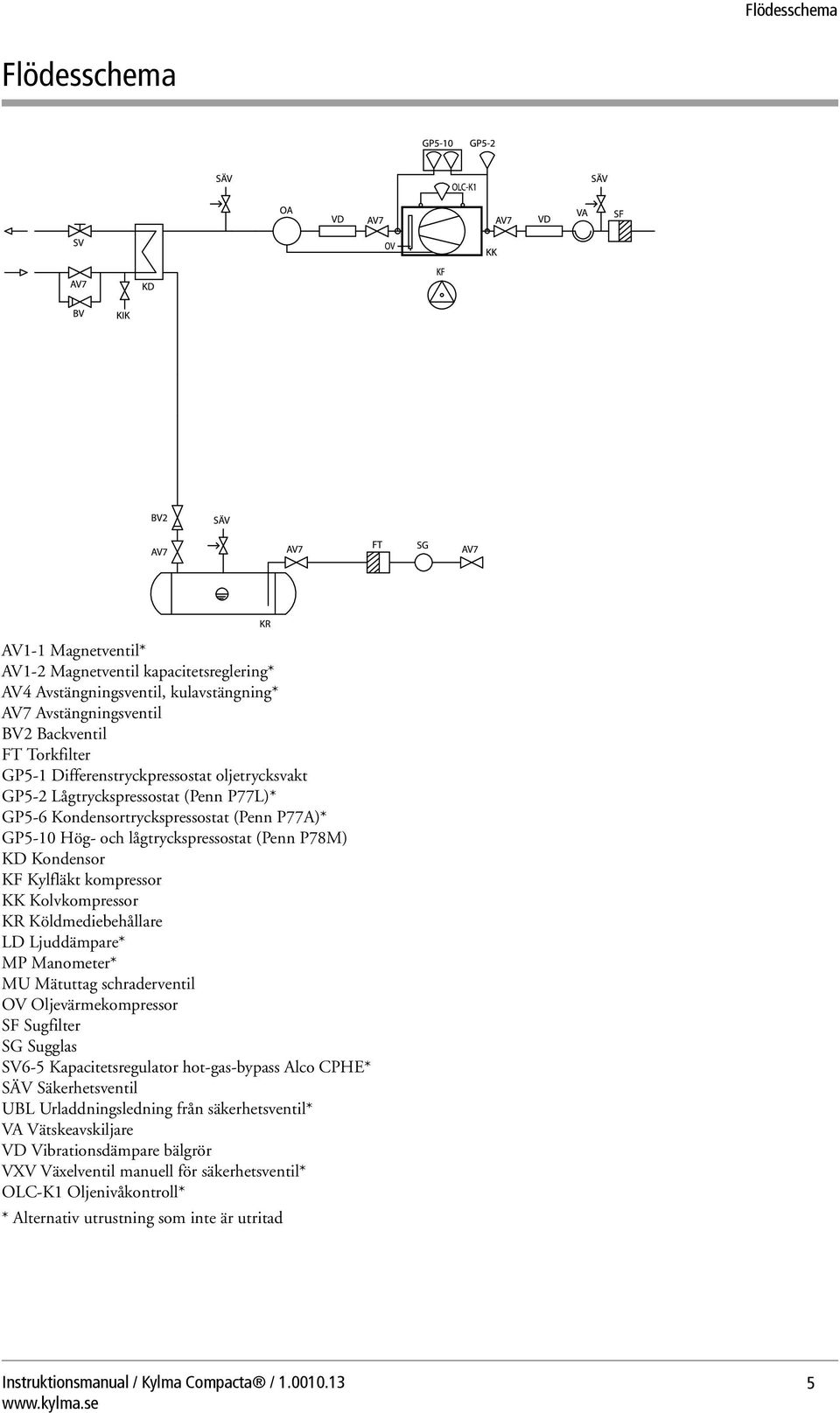

5 Flödesschema Flödesschema AV1-1 Magnetventil* AV1-2 Magnetventil kapacitetsreglering* AV4 Avstängningsventil, kulavstängning* AV7 Avstängningsventil BV2 Backventil FT Torkfilter GP5-1 Differenstryckpressostat oljetrycksvakt GP5-2 Lågtryckspressostat (Penn P77L)* GP5-6 Kondensortryckspressostat (Penn P77A)* GP5-10 Hög- och lågtryckspressostat (Penn P78M) KD Kondensor KF Kylfläkt kompressor KK Kolvkompressor KR Köldmediebehållare LD Ljuddämpare* MP Manometer* MU Mätuttag schraderventil OV Oljevärmekompressor SF Sugfilter SG Sugglas SV6-5 Kapacitetsregulator hot-gas-bypass Alco CPHE* SÄV Säkerhetsventil UBL Urladdningsledning från säkerhetsventil* VA Vätskeavskiljare VD Vibrationsdämpare bälgrör VXV Växelventil manuell för säkerhetsventil* OLC-K1 Oljenivåkontroll* * Alternativ utrustning som inte är utritad Instruktionsmanual / Kylma Compacta /
